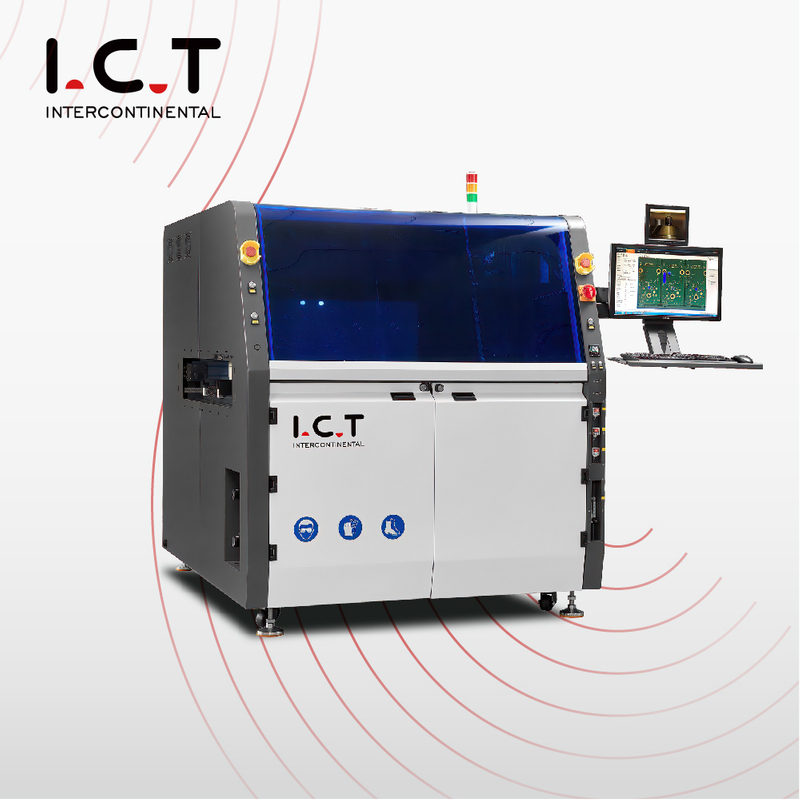

ICT-SS540
I.C.T
| Hoeveelheid: | |
|---|---|
| Overzicht selectieve soldeergolfmachines
De ICT Selective Wave-soldeermachine is helemaal opnieuw gebouwd op onze Dongguan-campus en is het gouden standaard Selective Wave-soldeerproces voor fabrieken die zowel flexibiliteit als volume eisen. De PCB blijft perfect stil, terwijl een ultralicht portaal van gegoten aluminium, aangedreven door servo's en precisierails van Panasonic, flux en soldeer levert precies daar waar dat nodig is. Inline verwarming met stikstof zorgt voor spiegelgladde verbindingen en vrijwel geen afval. Operators programmeren elk detail (paden, temperaturen, spuitvolume, golfhoogte) op een groot Windows-touchscreen en slaan eindeloze taken op voor directe schakelaars. Automatische golfkalibratie, real-time CCD, Duitse straalklep en titanium pot maken deze selectieve golfsoldeermachine 24/7 tot een echte winstmachine.
| DIP-lijnapparatuurlijst
De Duitse hoogfrequente straalklep vuurt microdots af met een flux met een laag vastestofgehalte (<10%), herhaalbaar tot 0,02 mm. De tank onder druk en de digitale debietmeter houden de druk stabiel, zelfs als deze bijna leeg is. Het residu valt in een uittrekbare lade voor een schoonmaakbeurt van twee seconden. Japanse SMC-pneumatiek en frontmeters maken dagelijkse controles pijnloos. Een automatische pomp garandeert een constante aanvoer. Dit precisie-fluxsysteem activeert elke pad perfect op de Selective Wave-soldeermachine.
Volledig verstelbare IR-bodem is standaard; top heteluchtconvectie of extra IR optioneel. De open roosterindeling plus dikke isolatie tegen hoge temperaturen verspreiden de warmte gelijkmatig over de hele linie. Premium verwarmingselementen en plug-in motoren werken jarenlang stil en zonder gereedschap. De platen komen perfect geactiveerd en kromgetrokken naar buiten, klaar voor onberispelijke verbindingen in het Selective Wave Soldering Process.
De Duitse elektromagnetische pomp en de titaniumpot genereren een rotsvaste minigolf die nooit afdrijft of lekt. Stel de N2-stroom, soldeertemperatuur, golfhoogte en automatische kalibratie rechtstreeks vanaf het touchscreen in. Inline-stikstof levert glanzende filets en vrijwel geen slak. De laser bewaakt de hoogte, de mondstukken reinigen zichzelf en er wordt 900 uur aan videomateriaal opgeslagen voor traceerbaarheid. Dit is het onbreekbare hart van elke selectieve golfsoldeermachine.
Driedelige rollenbaan plus pneumatische zij-/bovenklemmen houden planken tot 20 kg stil. Zware rails en zeer nauwkeurige servo's verplaatsen PCB's soepel van station naar station. Dikke of dubbelzijdige montages kunnen gemakkelijk worden verwijderd. Gebouwd voor non-stop gebruik op elke selectieve golfsoldeerproceslijn.
CE-gecertificeerde PLC, Cat-6-bedrading en volledige MES-connectiviteit zorgen voor een bliksemsnelle respons en kogelvrije betrouwbaarheid. Begeleide wizards, op afbeeldingen gebaseerde bewerkingen, automatische spuitmonddetectie en meertalige menu's verkorten de trainingstijd. Diagnose op afstand zorgt ervoor dat de Selective Wave-soldeermachine 24 uur per dag inkomsten genereert.
Groot kleurenaanraakscherm, stapsgewijze handleidingen, live CCD-voorbeeld met één tik en gesproken waarschuwingen maken de bediening moeiteloos. Schakel direct tussen Engels, Chinees, Japans of Russisch. Aangepaste torenverlichting en Wi-Fi-upgrades houden iedereen op de hoogte zonder de vloer te verlaten.
| Specificatie
| Online selectieve golf soldeer machine | ||||
| Model | ICT-SS540 | ICT-SS550 | ICT-SS550P1 | ICT-SS550P2 |
| Online modulair | Spray + voorverwarmen en solderen | Spray + Voorverwarmen + Solderen | Spray + Voorverwarmen + Solderen + Solderen | Spray + Voorverwarmen + Solderen + Solderen + Solderen |
| Soldeersysteem | ||||
| Hoeveelheid mondstuk | 1 | 1 | 2 | 3 |
| Hoeveelheid soldeerpot | 1 set | 1 set | 2 ingesteld | 3 ingesteld |
| Dubbele Pot (Optie) | Nvt | Optie | Optie | Optie |
| Soldeerpotvermogen | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux-systeem | ||||
| Fluxopslagtank | 1L | 1L | 2L | 2L |
| Fluxondersteuning | Flux -alarm, automatisch | |||
| Spuitmondstuk | Duitsland Jet Valve (spot- en lijnspuiten) 1 set | |||
| Spuit de mondstukformaat | 130um (180um, 210um-optie) | |||
| Spuitsnelheid | 0 ~ 20 mm/s | |||
| Bewegingssnelheid spuitmond | 0 ~ 400 mm/s | |||
| Voorverwarmende systeem | ||||
| Voorverwarmingsmodus | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir | Hete lucht en ir |
| Voorverwarmende gebied | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Voorverwarmingszone | Hete lucht bovenaan: 2, IR onderaan: 1 | |||
| Voorverwarmingsvermogen onderkant | Maximaal 12 kW | |||
| Hoogste voorverwarmingsvermogen | Maximaal 6 kW | |||
| Opwarmtijd | Ongeveer 15 minuten (instelling 150 ℃) | |||
| Controlemodus | PC+PLC | |||
| Transportsysteem | ||||
| PCB-grootte (met armatuur) | 120*60~500*500mm | |||
| PCB-vervanging | Online | |||
| PCB-bovenruimte | 120 mm | |||
| Transporthoogte | 900 ± 20 mm | |||
| Transportbreedte | 60 ~ 500 mm | |||
| Afmeting: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Gewicht | Ongeveer: 800 kg | Ongeveer: 1200 kg | Ongeveer: 1300 kg | Ongeveer: 1500 kg |
| DIP-lijnapparatuurlijst
Koppel uw selectieve golfsoldeermachine met de volautomatische DIP-lijn van ICT: de perfecte front-end voor high-mix THT-productie. Het kant-en-klare pakket omvat een snelle DIP-inserter voor uiterst nauwkeurige plaatsing van componenten, een SMEMA-compatibele golflader die de platen soepel in het selectieve golfsoldeerproces voert, een zachte golfontlader die afgewerkte PCB's zonder spanning opvangt, en een gebufferde montageband voor eindinspectie en bijstelling. Alle modules zijn CE-gecertificeerd, in eigen huis gebouwd en ontworpen voor razendsnelle omschakelingen. Met wereldwijde hubs voor reserveonderdelen en on-site ondersteuning in 72 landen zorgt ICT ervoor dat uw gehele doorvoerstroom (van het inbrengen tot het selectief solderen) met maximale efficiëntie en minimale kosten blijft draaien.
| Productnaam | Doel in DIP-lijn |
|---|---|
Plaatst automatisch componenten op PCB's met precisie voor de DIP-productielijn. | |
Smelt soldeer om solide verbindingen op PCB's te vormen tijdens het THT-plug-in-proces. | |
Brengt selectief soldeer aan op specifieke gebieden voor nauwkeurige THT-montage | |
| Inline AOI na de golf | Inspecteert soldeerverbindingen en plaatsingsfouten op DIP-geassembleerde PCB's. |
| Klantsuccesvideo
Begin 2025 kwam een grote Vietnamese leverancier van cameramerken langs voor de definitieve acceptatie van hun nieuwe Selective Wave Soldering Machine. Onze ingenieurs laadden hun echte productieborden, draaiden volledige cycli terwijl de klant de perfecte THT-verbindingen live op de CCD zag ontstaan, en trainden hun team vervolgens twee dagen lang in programmeren, dagelijks onderhoud en probleemoplossing. Ze waren 100% klaar om op volume te gaan zodra het krat arriveerde – nog een voorbeeld van ICT's echte mondiale partnerschap.
| Professionele service en training
Van fabrieksacceptatie en kratten tot installatie, opstarten en levenslange ondersteuning: wij staan wereldwijd voor u klaar. Twintig ervaren ingenieurs plus lokale teams in 72 landen geven training op locatie of op afstand wanneer u die nodig heeft. Magazijnen voor reserveonderdelen op drie continenten en echte 24/7 hotlines zorgen ervoor dat uw Selective Wave-soldeerproces tientallen jaren lang op topniveau blijft.
| Klant lof
Klanten blijven ons vertellen dat onze ingenieurs geduldig en scherp zijn en echt om hun succes geven. Ze zijn dol op de uiterste fluxnauwkeurigheid, de rotsvaste golf en hoe snel de Selective Wave-soldeermachine zichzelf terugbetaalt in hogere opbrengsten en zonder nabewerking. Exportkratten arriveren vlekkeloos, en reparaties op dezelfde dag op afstand hebben van starters over de hele wereld levenslange partners gemaakt.
| Industriecertificeringen
Elke selectieve golfsoldeermachine wordt geleverd met CE-veiligheidscertificering, RoHS-conformiteit, ISO9001-kwaliteitssysteem en meerdere patenten op straalkleppen, pompen en laserkalibratie. Deze wereldwijd vertrouwde merken bewijzen dat u veilige, groene, beproefde technologie krijgt waarop u overal kunt vertrouwen.
| Over ICT-bedrijf en fabriek
Sinds 2012 zijn we uitgegroeid tot een ultramoderne campus van 12.000 m² met 89 teamleden, 20 toegewijde ingenieurs en 8 wereldwijde vestigingen. Alles – R&D, fabricage, assemblage en inbrandtesten – gebeurt in eigen huis. We bedienen meer dan 1.600 fabrieken in 72 landen met complete kant-en-klare SMT- en THT-oplossingen, en elke selectieve golfsoldeermachine vertrekt ondersteund door strenge inspecties en bewezen kwaliteitssystemen.
