A pick-and-place-machine is een essentieel onderdeel van de apparatuur in de elektronica-industrie, met name voor Surface Mount-technologie (SMT). Het automatiseert het proces van het met hoge snelheid en precisie plaatsen van elektronische componenten op printplaten (PCB's), waardoor het onmisbaar wordt in moderne PCB-assemblagelijnen. Laten we dieper ingaan op het begrijpen van wat a pick-and-place-machine is, hoe het werkt en de belangrijke rol ervan SMT-assemblage.
Een SMT pick-and-place-machine is een robotapparaat dat is ontworpen om automatisch elektronische componenten van feeders of haspels op te pakken en deze met extreme nauwkeurigheid op een PCB te plaatsen. Deze machines zijn speciaal ontworpen voor Surface Mount-technologie (SMT), waarbij kleine componenten rechtstreeks op het oppervlak van een PCB worden gemonteerd. SMT pick-and-place-machines worden veel gebruikt in de productie van grote hoeveelheden elektronica vanwege hun efficiëntie, snelheid en vermogen om verschillende componenten te verwerken.
Het proces van PCB-assemblage omvat het plaatsen van duizenden kleine componenten, zoals weerstanden, condensatoren, geïntegreerde schakelingen (IC's) en andere kleine apparaten, op de PCB. A pick-and-place-machine voor SMT vereenvoudigt dit proces door zuigmonden te gebruiken om elk onderdeel op te pakken en nauwkeurig op het bord te plaatsen.
De technologie achter een pick-and-place-machine is een combinatie van robotica, computerbesturing, vision-systemen en geavanceerde software-algoritmen. Deze machines maken gebruik van een reeks stappenmotoren, servomotoren en vacuümmondstukken om componenten uit feeders op te pikken, uit te lijnen met behulp van vision-systemen en ze nauwkeurig op de PCB te plaatsen.

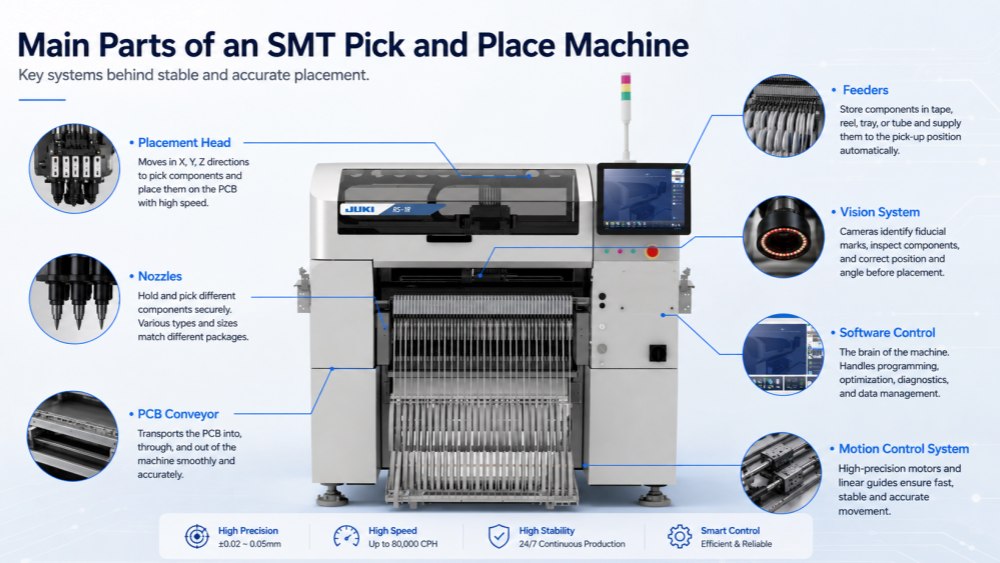

De kernelementen van de technologie zijn onder meer:
Vacuümzuigmonden: Deze mondstukken zuigen elektronische componenten op. Er zijn verschillende mondstukgroottes beschikbaar voor het verwerken van componenten van verschillende vormen en afmetingen.
XY Gantry-systeem: Dit systeem regelt de beweging van de spuitmonden in de X (horizontaal) en Y (verticaal) richting, waardoor een nauwkeurige plaatsing op de printplaat mogelijk is.
Visiesystemen: Dankzij camera's en sensoren met hoge resolutie kan de machine de oriëntatie, grootte en positie van componenten detecteren, waardoor een nauwkeurige plaatsing op het bord wordt gegarandeerd.
Besturingssoftware: De software regelt de handelingen van de machine, zoals componentselectie, plaatsingscoördinaten en snelheidsinstellingen, waardoor een soepele en efficiënte montage wordt gegarandeerd.

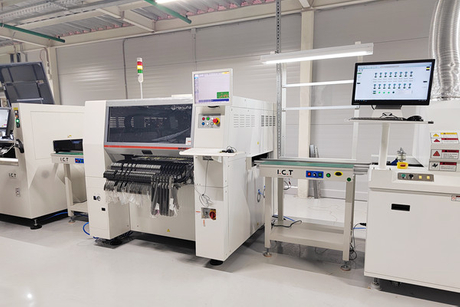

Een SMT-feeder is een integraal onderdeel van de pick-and-place-machine. Het houdt de rollen of strips met elektronische componenten vast en presenteert deze op een systematische en georganiseerde manier aan de machine. De rol van de feeder is het leveren van componenten aan de Pick-and-place-machine voor opbouwmontage efficiënt, waardoor een continue en ononderbroken montage mogelijk is.
Er zijn verschillende soorten SMT-feeders, waaronder tapefeeders, stickfeeders en trayfeeders, elk ontworpen voor het verwerken van specifieke componentverpakkingstypen. Tapefeeders worden het meest gebruikt SMT pick-and-place-machines, omdat ze componenten bevatten die zijn verpakt in tapes of haspels, waar de machine gemakkelijk bij kan.
Een SMT-haspel is een spoel die een doorlopende strook componenten bevat die worden gebruikt technologie voor oppervlaktemontage. De strip bevat meerdere afzonderlijke componenten die op regelmatige afstanden zijn geplaatst, waardoor het gemakkelijk is om de strip te gebruiken pick-and-place-machine om toegang te krijgen tot de componenten en deze op te halen. Haspels zijn er in verschillende maten, afhankelijk van het componenttype en het aantal componenten per haspel.
De combinatie van SMT-feeders en haspels zorgt ervoor dat de pick-and-place-machine werkt efficiënt, met minimale stilstand, omdat er tijdens het hele assemblageproces continu componenten aan de machine worden geleverd.
De slim opbergsysteem is een geavanceerde functie in modern pick-and-place-machines dat zorgt voor een efficiënte organisatie en terughalen van componenten tijdens het assemblageproces. Met dit systeem kunnen componenten systematisch worden opgeslagen, waardoor de insteltijd wordt verkort en ervoor wordt gezorgd dat de SMT pick-and-place-machine heeft snel toegang tot de benodigde componenten.
Het slimme opslagsysteem verhoogt de productiviteit door de stilstandtijd veroorzaakt door handmatige handelingen of het zoeken naar componenten te minimaliseren. Het maakt ook geautomatiseerd voorraadbeheer van componenten mogelijk, waardoor wordt verzekerd dat de pick-and-place-machine voor SMT heeft altijd toegang tot de benodigde componenten voor een efficiënte PCB-assemblage.
Een van de belangrijkste voordelen van een pick-and-place-machine is het vermogen om de plaatsing van componenten op PCB's te automatiseren. Deze automatisering versnelt het assemblageproces aanzienlijk, waardoor de arbeidskosten en de productietijd worden verminderd. De Pick-and-place-machine voor opbouwmontage kan duizenden componenten per uur verwerken, waardoor het ideaal is voor productie in grote volumes.
A pick-and-place-machine voor SMT biedt ongeëvenaarde precisie en snelheid, waarbij componenten worden geplaatst met een nauwkeurigheid gemeten in micrometers. De geavanceerde vision-systemen en robotbesturing zorgen ervoor dat elk onderdeel precies op de aangewezen locatie wordt geplaatst, waardoor fouten worden geminimaliseerd en de algehele productkwaliteit wordt verbeterd.
Door het plaatsingsproces van componenten te automatiseren, pick-and-place-machines de productiecapaciteit aanzienlijk verhogen. Dit betekent dat fabrikanten in een kortere tijd meer PCB's kunnen produceren, waarmee wordt voldaan aan de eisen van grootschalige elektronicaproductie.

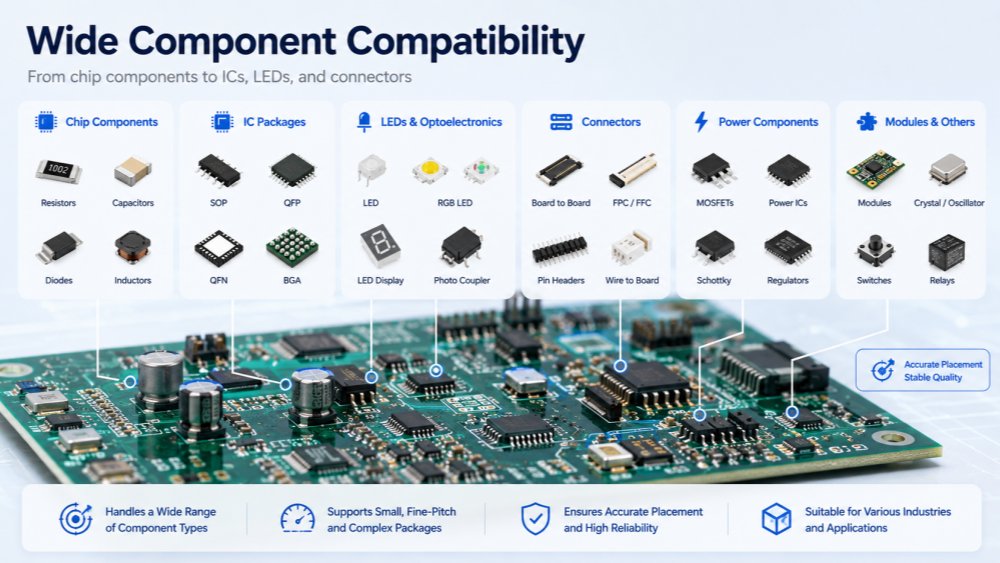

De Pick-and-place-machine voor opbouwmontage kan een grote verscheidenheid aan componenten verwerken, van kleine weerstanden en condensatoren tot grotere IC's en connectoren. Deze veelzijdigheid maakt het mogelijk om complexe PCB-ontwerpen met verschillende componentgroottes en -vormen aan te kunnen, waardoor het geschikt is voor uiteenlopende productievereisten.

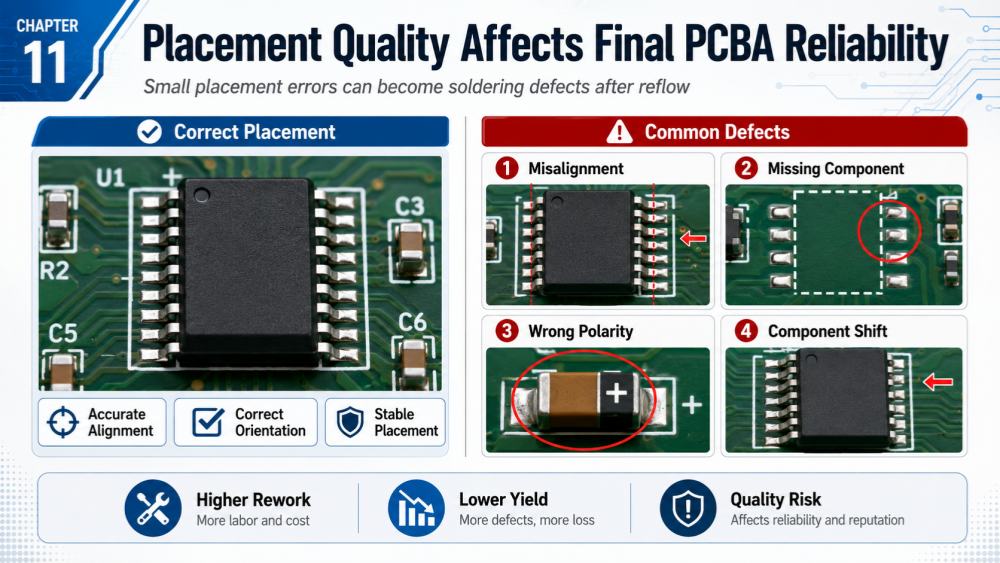

Handmatige PCB-assemblage is gevoelig voor menselijke fouten, wat kan leiden tot defecten en verminderde productkwaliteit. A pick-and-place-machine elimineert deze fouten door nauwkeurige en consistente plaatsing van componenten te garanderen, wat resulteert in eindproducten van hogere kwaliteit.
Het gebruik van een pick-and-place-machine voor SMT zorgt ervoor dat elke printplaat met hetzelfde nauwkeurigheids- en kwaliteitsniveau wordt geassembleerd. Deze consistentie is essentieel voor het handhaven van hoge normen bij de productie van elektronica, vooral voor producten die betrouwbare prestaties vereisen.
Modern pick-and-place-machines zijn uitgerust met geavanceerde vision-systemen die camera's met hoge resolutie gebruiken om componenten te inspecteren en hun plaatsing te verifiëren. Deze visionsystemen zorgen ervoor dat elk onderdeel correct wordt gepositioneerd en georiënteerd voordat het op de PCB wordt geplaatst, waardoor de assemblagenauwkeurigheid verder wordt verbeterd.
De SMT pick-and-place-machine biedt flexibiliteit bij het omgaan met verschillende PCB-ontwerpen en lay-outs. Het kan eenvoudig worden geprogrammeerd voor verschillende PCB-configuraties, waardoor het geschikt is voor zowel prototype- als massaproductieruns.
Bij het ontwerpen van een PCB is het essentieel om een lay-out te creëren die is geoptimaliseerd voor montage met een pick-and-place-machine. Cadence biedt een uitgebreide reeks PCB-ontwerptools waarmee u complexe PCB's kunt ontwerpen en er tegelijkertijd voor kunt zorgen dat ze geschikt zijn SMT pick-and-place-machine montage. Deze tools omvatten geavanceerde lay-outmogelijkheden, simulatie en verificatie, waardoor u hoogwaardige PCB-ontwerpen kunt maken die aan uw projectvereisten voldoen.
A pick-and-place-machine is een geautomatiseerd apparaat dat wordt gebruikt in de elektronicaproductie om componenten voor opbouwmontage nauwkeurig en snel op PCB's te plaatsen. Het speelt daarin een cruciale rol SMT-assemblage en is essentieel voor de productie van grote volumes.

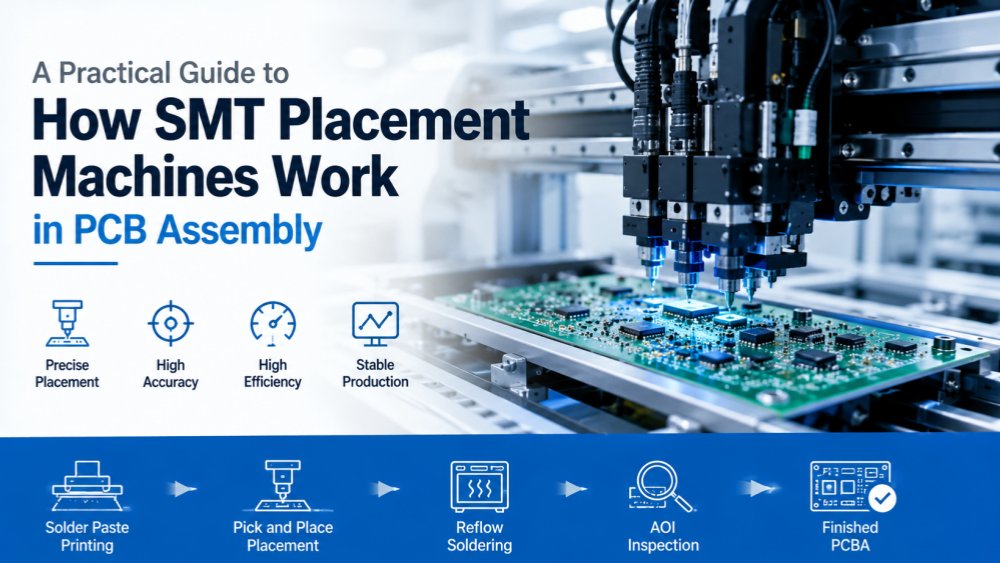

A pick-and-place-machine gebruikt zuigmonden om componenten van feeders of haspels op te pakken en volgens een voorgeprogrammeerde lay-out op een printplaat te plaatsen. Het maakt gebruik van visionsystemen en robotarmen om een nauwkeurige plaatsing te garanderen.
A pick-and-place-machine is essentieel voor SMT-assemblage omdat het het plaatsingsproces van componenten automatiseert, waardoor de snelheid, nauwkeurigheid en efficiëntie toenemen, terwijl menselijke fouten en arbeidskosten worden verminderd.
Ja, een pick-and-place-machine kan een grote verscheidenheid aan componenten verwerken, waaronder weerstanden, condensatoren, IC's en connectoren. Het is veelzijdig en kan complexe PCB-ontwerpen aan.
A pick-and-place-machine verbetert de productiedoorvoer aanzienlijk door het plaatsingsproces van componenten te automatiseren, waardoor een snellere en efficiëntere assemblage mogelijk wordt, wat essentieel is voor de productie van grote volumes.
Ja, een pick-and-place-machine is geschikt voor zowel prototype- als massaproductie PCB-assemblage. De flexibiliteit en programmeerbaarheid maken het ideaal voor het verwerken van verschillende PCB-ontwerpen en lay-outs.
Concluderend: de pick-and-place-machine is een onmisbaar hulpmiddel in de wereld van de elektronicaproductie en biedt snelheid, precisie en efficiëntie SMT-assemblage. Of u nu te maken heeft met eenvoudige of complexe PCB-ontwerpen, a pick-and-place-machine voor SMT zorgt ervoor dat componenten nauwkeurig worden geplaatst, waardoor fouten worden verminderd en de productiedoorvoer wordt verbeterd. Door gebruik te maken van geavanceerde technologie zoals vision-systemen en slimme opslag, kan de Pick-and-place-machine voor opbouwmontage blijft een revolutie teweegbrengen in de elektronica-industrie.
