PCB-assemblages met hoge dichtheid en extreme miniaturisatie van componenten tot 01005 en 0201 metrische maten laten geen enkele foutmarge op de fabrieksvloer over. Strikte nalevingsnormen in de automobiel-, ruimtevaart- en medische sector hebben een foutloze productie getransformeerd van een concurrentievoordeel naar een strikte basisvereiste. Fabrikanten hebben voortdurend moeite om de inspectiesnelheid in evenwicht te brengen met absolute nauwkeurigheid. Het handhaven van de lijntakttijd houdt de productiequota op peil, maar het elimineren van ontsnappingspercentages en het minimaliseren van valse oproepen die handmatige herbewerkingsstations in de weg staan, zijn net zo belangrijk voor de algehele opbrengst.
Voor het evalueren van het optimale geautomatiseerde optische inspectiesysteem (AOI) moet veel verder worden gegaan dan de basisclaims op de specificatiebladen. Productie-ingenieurs moeten de technische realiteit, de beperkingen van de fysieke footprint en de daadwerkelijke doorvoercapaciteiten analyseren. Deze analyse analyseert de productietrade-offs tussen twee marktleiders. Het begrijpen van de nuances van een Koh Young versus MEK AOI-machine -implementatie biedt de duidelijkheid die nodig is om uw Surface Mount Technology (SMT)-lijnen voor 2026 en daarna te optimaliseren.
Meting versus inspectie: Koh Young vertrouwt op echte 3D-profielmetrie (Moiré-interferometrie) voor absolute metingen, waardoor dit de gouden standaard is voor complexe, uiterst betrouwbare SMT-lijnen.
Veelzijdigheid versus specialisatie: MEK biedt zeer flexibele 5D/3D-systemen met uitzonderlijke verlichting vanuit meerdere hoeken, wat een sterk voordeel oplevert in printplaten met gemengde technologie (SMT en THT).
Realiteiten van doorvoer: Hoewel MEK vaak zorgt voor een snellere acquisitie van onbewerkte beelden, vermindert de AI-gestuurde defectfiltering van Koh Young de secundaire handmatige beoordelingstijden drastisch, wat vaak resulteert in een hogere effectieve lijndoorvoer.
Matchup van vlaggenschipmodellen: De evaluatie komt vaak neer op de Zenith-serie van Koh Young (bijvoorbeeld Zenith 2, Zenith Alpha) tegenover de modulaire ISO-Spector- en SpectorBOX-systemen van MEK.
Kosten-prestatieverhouding: MEK biedt doorgaans een lagere initiële CapEx en snellere implementatie voor high-mix/low-volume (HMLV)-omgevingen, terwijl de hogere initiële investering van Koh Young wordt gecompenseerd door superieure opbrengstbescherming in high-volume/low-mix (HVLM) of bedrijfskritische toepassingen.
Inhoudsopgave
Traditionele 2D AOI-systemen inspecteren alleen de X- en Y-assen, zodat ze hoogtegerelateerde defecten kunnen missen en kunnen worden beïnvloed door PCB-kleuren of reflecterende componenten. Echte 3D AOI voegt Z-asmeting toe om losgeraakte kabels, coplanariteitsproblemen en soldeervolumedefecten te detecteren. Het biedt nauwkeurigere metingen voor complexe PCB-assemblages met hoge dichtheid.

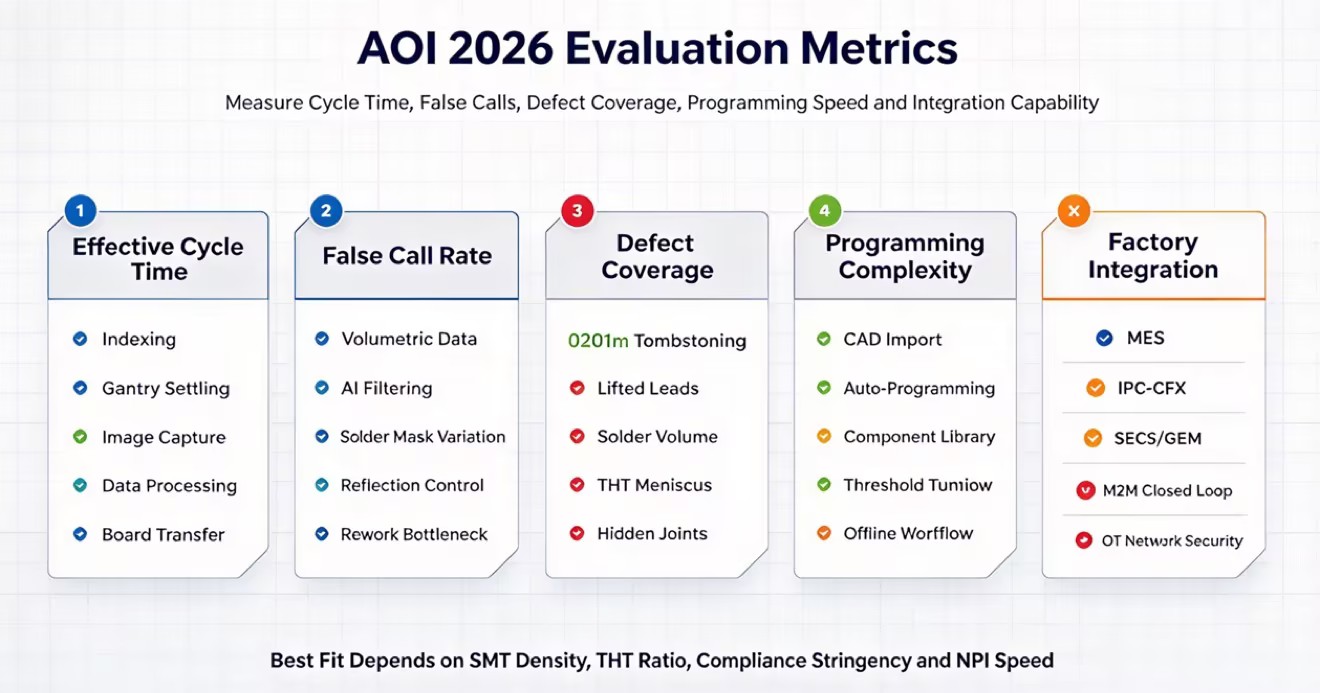

De AOI-snelheid is van meer afhankelijk dan alleen de scantijd van de camera. Het laden van het bord, het vastklemmen, de beweging van het portaal, het vastleggen van beelden, de gegevensverwerking en de overdracht van het bord hebben allemaal invloed op de totale cyclustijd. Valse oproepen kunnen ook de productie vertragen, omdat operators deze handmatig moeten controleren. Een goed AOI-systeem moet een evenwicht bieden tussen snelle inspectie en lage aantallen valse oproepen.
Moderne AOI-systemen gebruiken AI om defecten te detecteren en procesveranderingen te identificeren voordat ze kwaliteitsproblemen veroorzaken. Door veranderingen in de positie van de componenten, het soldeervolume en de hoogte van de Z-as bij te houden, kan AI operators waarschuwen wanneer de productie begint af te nemen. Edge AI kan deze gegevens snel verwerken en fabrieken helpen de kwaliteitscontrole te verbeteren zonder de productielijn te vertragen.
Koh Young maakt gebruik van multi-way Moiré-technologie om PCB-componenten vanuit verschillende hoeken te inspecteren, waardoor schaduwen veroorzaakt door hoge componenten worden verminderd. Het creëert 3D-gegevens om de hoogte, oppervlakte en volume van componenten en soldeerverbindingen te meten. Dit helpt bij het opsporen van kleine defecten op dichte PCB"s en ondersteunt inspectie op basis van IPC-normen.
De Koh Young Zenith-serie omvat de Zenith 2, Zenith Alpha en Zenith UHS voor verschillende inspectiebehoeften. Optische resoluties variëren van 15 µm tot 10 µm, waarbij de 10 µm-optie is ontworpen voor kleine 0201 metrische componenten en micro-BGA"s. Camera"s met hoge resolutie en stijve portaalsystemen helpen ook bij het handhaven van stabiele 3D-inspectie bij hoge snelheden.
Software-integratie is een primaire onderscheidende factor voor elke Koh Young AOI-machine . Het KSMART-software-ecosysteem biedt een gecentraliseerde hub voor fabrieksbreed kwaliteitsbeheer. De AI-aangedreven Koh Young Auto Programming (KAP) tool vermindert drastisch de tijd die nodig is om nieuwe bestuursprofielen in te stellen. KAP herkent automatisch componenten uit CAD-gegevens en past de juiste inspectieparameters toe op basis van een uitgebreide gecentraliseerde database.
Bovendien zorgt de Machine-to-Machine (M2M)-connectiviteit ervoor dat het systeem realtime meetgegevens kan terugsturen naar Solder Paste Inspection (SPI)-systemen en Pick-and-Place-machines. Deze gesloten-luscommunicatie corrigeert automatisch plaatsingsafwijkingen en plakvolumeafwijkingen. Als de AOI een consistente plaatsingsverschuiving detecteert, stuurt deze rechtstreeks een offset-opdracht naar de mounter, waardoor het probleem zonder menselijke tussenkomst wordt gecorrigeerd.
Koh Young-systemen gedijen goed in productiesectoren met nultolerantie. De absolute meetmogelijkheden maken ze tot de eerste keuze voor auto-elektronica, waarbij defecten aan componenten tot catastrofale veiligheidsproblemen kunnen leiden. Luchtvaart- en defensie-aannemers vertrouwen op deze technologie om te voldoen aan strenge wettelijke documentatievereisten.
Fabrikanten van medische apparatuur maken gebruik van metrologie met hoge resolutie om ervoor te zorgen dat levenskritische implantaten en monitoren feilloos functioneren. Bovendien profiteren mobiele PCBA-faciliteiten met ultrahoge dichtheid van het vermogen van het systeem om microscopisch kleine componenten die dicht op elkaar zijn gepakt te inspecteren zonder schaduwinterferentie. Wanneer absolute zekerheid vereist is, levert echte 3D-metrologie de noodzakelijke objectieve gegevens.
MEK maakt gebruik van 5D/3D-beeldvorming en verlichting vanuit meerdere hoeken voor flexibele PCB-inspectie. Het systeem met negen camera"s combineert één camera aan de bovenkant met acht camera"s aan de zijkant om verborgen soldeerverbindingen, hoge componenten, J-kabels en meeuwvleugels te inspecteren. Dit ontwerp helpt bij het opsporen van defecten die standaard camera"s van bovenaf mogelijk over het hoofd zien.
De MEK ISO-Spector M1A combineert 3D-inspectie, AI en snelle beeldverwerking. De SpectorBOX biedt flexibele top-down of bottom-up inspectie voor golf- en selectieve soldeerlijnen. De hoge Z-asvrijheid ondersteunt ook borden met grote condensatoren, koellichamen en andere hoge componenten.
MEK kan zowel SMT- als THT-assemblages inspecteren, waardoor het geschikt is voor borden met gemengde technologie. Bottom-up inspectie helpt bij het opsporen van onvoldoende soldeer, overbrugging, pin-hole-defecten en andere problemen op golfgesoldeerde pinnen. De flexibele verlichting verbetert ook de inspectie rond grote THT-componenten.
MEK is zeer geschikt voor productie met een hoge mix en een laag volume, waarbij PCB-ontwerpen en componenttypen regelmatig veranderen. Het flexibele inspectiesysteem kan SMT, THT, zware koperen platen en verschillende componentgroottes aan. Dit maakt het nuttig voor contractfabrikanten en de productie van industriële elektronica.
MEK maakt gebruik van hogesnelheidscamera"s om snel 2D/3D-beelden vast te leggen, waardoor het een voordeel heeft op het gebied van de onbewerkte scansnelheid. Koh Young verwerkt grotere 3D-datasets van Moiré-projecties, maar nieuwere GPU- en Edge AI-technologie hebben de verwerkingssnelheid verbeterd. Beide systemen kunnen een efficiënte inspectie van complexe PCB-assemblages ondersteunen.
Koh Young is sterk in SMT-inspectie omdat de 3D-meting kleine defecten kan detecteren, zoals 0201-tombstoning en soldeervolumeproblemen. MEK presteert goed met THT en hoge componenten omdat de zijcamera"s connectoren, soldeerverbindingen en gebieden die verborgen zijn voor camera"s van bovenaf kunnen inspecteren.
Koh Young maakt gebruik van 3D-hoogte- en volumemetingen om defecten te identificeren en valse oproepen te verminderen. MEK gebruikt AI-algoritmen om echte defecten te scheiden van visuele verschillen veroorzaakt door PCB-kleuren of reflecterende componenten. Beide systemen zijn bedoeld om valse oproepen te verminderen en te voorkomen dat defecte kaarten de inspectie doorstaan.
Koh Young gebruikt KAP-software om inspectieprogramma"s te maken op basis van CAD-gegevens en automatisch inspectieparameters in te stellen. MEK maakt gebruik van een aanpasbare componentenbibliotheek die ingenieurs meer controle geeft over de verlichtings- en inspectie-instellingen. Beide systemen ondersteunen MES-integratie via SECS/GEM- en IPC-CFX-standaarden.
Zowel Koh Young als MEK bieden wereldwijde technische ondersteuning en reserveonderdelendiensten. Koh Young maakt gebruik van regionale ondersteuningscentra en diagnostiek op afstand, terwijl MEK werkt via regionale distributeurs en integratiepartners. Kopers moeten vóór de aankoop de responstijden van lokale ingenieurs, de beschikbaarheid van reserveonderdelen en Service Level Agreements (SLA"s) vergelijken.
Evaluatiedimensie | Ko Jong | MEK (Marantz) | Operationele impact |
|---|---|---|---|
Kerntechnologie | Echte 3D Moiré-interferometrie | 5D/3D stereoscopisch met meerdere hoeken | Bepaalt absolute metingen versus visuele inspectiemogelijkheden. |
SMT-defectregistratie | Uitzonderlijk (microcomponenten) | Sterk | Cruciaal voor mobiele en medische PCBA"s met hoge dichtheid. |
THT / Hoge componenten | Matig (schaduwbeperkingen) | Uitzonderlijk (9-camerasysteem) | Dicteert de prestaties op gemengde technologie en industriële borden. |
False oproeptarief | Bijna-nul (volumetrische gegevens) | Laag (AI-gefilterd) | Heeft een directe invloed op het knelpunt voor handmatige herbewerking en de effectieve doorvoer. |
Programmeermethode | AI automatisch programmeren (KAP) | Aanpasbare bibliotheekgebaseerd | Heeft invloed op de NPI-snelheid (New Product Introduction) en de training van operators. |
Z-asspeling | Standaard SMT-goedkeuring | Hoge opruimingsopties | Bepaalt de mogelijkheid om platen met enorme koellichamen of relais te inspecteren. |
De kern van de conceptuele beslissing komt neer op het kiezen tussen rigide procesbeheersing en flexibel aanpassingsvermogen. Het inzetten van Koh Young-technologie betekent dat je je inzet voor absolute metrologie. Het is een beslissing om elke fysieke dimensie van een bestuur te meten om naleving van meedogenloze industrienormen te garanderen. Deze strenge controle is noodzakelijk voor omgevingen waar één enkel defect onaanvaardbaar is, zoals in de lucht- en ruimtevaart of in de medische industrie.
Omgekeerd betekent het inzetten van MEK-technologie dat flexibiliteit prioriteit krijgt. Het is een beslissing om een zeer aanpasbaar inspectieproces te bouwen dat in staat is onvoorspelbare productmixen, zware THT-componenten en diverse bordindelingen aan te kunnen. Fabrikanten moeten hun machinekeuze rechtstreeks afstemmen op hun dominante productierealiteit. Een grootschalige faciliteit met identieke smartphoneborden heeft strikte standaardisatie nodig, terwijl een contractfabrikant die vijftig verschillende producten per week bouwt flexibele productiemogelijkheden nodig heeft.
Geen van beide machines is universeel superieur in alle productieomgevingen. De optimale keuze hangt volledig af van de specifieke complexiteit van het bord, de verhouding tussen SMT- en THT-componenten en de strengheid van de nalevingsvereisten van de industrie. Kies Koh Young als uw faciliteit bedrijfskritische SMT-platen met hoge dichtheid produceert waarbij absolute 3D-metingen en gesloten procescontrole verplicht zijn om aan automobiel- of medische normen te voldoen. Kies voor MEK als u een high-mix contractproductiefaciliteit exploiteert die zich bezighoudt met diverse plaattypen en zware THT-componenten, en een zeer veelzijdig systeem nodig heeft dat in staat is tot snelle omschakelingen.
Stel een testbatch samen van uw meest complexe, defectgevoelige PCB-assemblages om als benchmarkstandaard te dienen.
Plan live demonstraties met beide leveranciers om uw benchmarkborden te laten draaien en de daadwerkelijk benodigde programmeertijd vast te leggen.
Meet het percentage valse oproepen en het ontsnappingspercentage tijdens de live test om de werkelijke effectieve doorvoer voor uw specifieke productmix te berekenen.
Controleer uw fabrieksvloeroppervlak en netwerkinfrastructuur om compatibiliteit met de fysieke footprint en MES-integratievereisten van de geselecteerde machine te garanderen.
A: Koh Young maakt gebruik van multi-way Moiré-interferometrie om absolute 3D-volumetrische metingen van elk onderdeel en elke soldeerverbinding vast te leggen. MEK maakt gebruik van veelzijdige 5D/3D stereoscopische camerasystemen met meerdere hoeken, die uitblinken in het inspecteren van complexe geometrieën en verborgen verbindingen met behulp van omnidirectionele verlichting.
A: MEK presteert over het algemeen beter voor THT-toepassingen. Hun systemen bieden bottom-up inspectieopties, modulariteit voor golfsoldeerlijnen en zijcamera"s met hoge speling en meerdere hoeken die hoge componenten en zware industriële connectoren inspecteren zonder schaduwinterferentie.
EEN: Ja. Beide merken ondersteunen volledig moderne fabrieksintegratiestandaarden, waaronder IPC-CFX- en SECS/GEM-protocollen. Ze faciliteren naadloze machine-to-machine-communicatie, waardoor de AOI realtime gegevens kan terugsturen naar soldeerpasta-inspectie en pick-and-place-apparatuur.
EEN: Ja. Hoewel ze stereoscopische beeldvorming gebruiken in plaats van absolute Moiré-metrologie, detecteren hun geavanceerde algoritmen en top-downcamera"s met hoge resolutie nauwkeurig microdefecten, tombstones en overbruggingen op dicht opeengepakte opbouwmontages.
A: Koh Young minimaliseert valse oproepen door te vertrouwen op strikte, objectieve volumetrische metingen in plaats van op visuele interpretatie. MEK vermindert valse oproepen door gebruik te maken van geavanceerde filteralgoritmen die leren onderscheid te maken tussen daadwerkelijke structurele defecten en onschadelijke visuele afwijkingen zoals variërende soldeermaskerkleuren.
