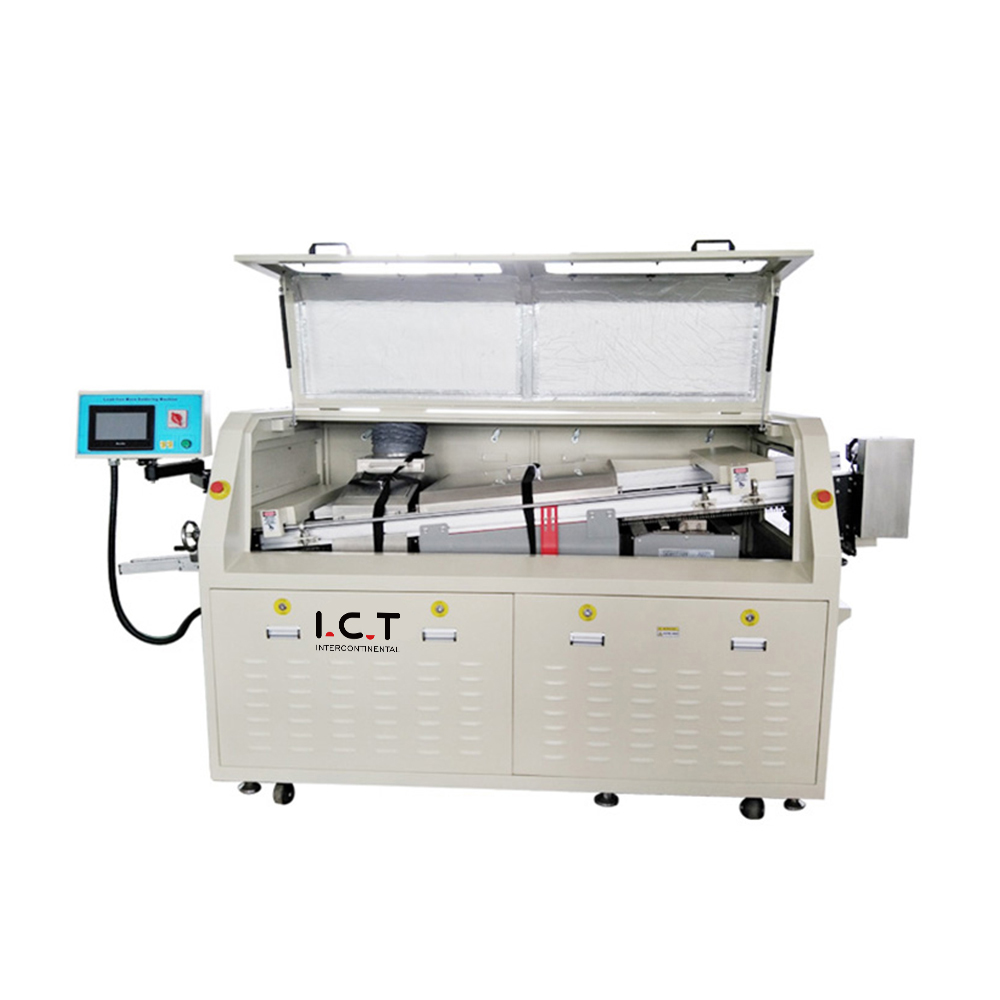

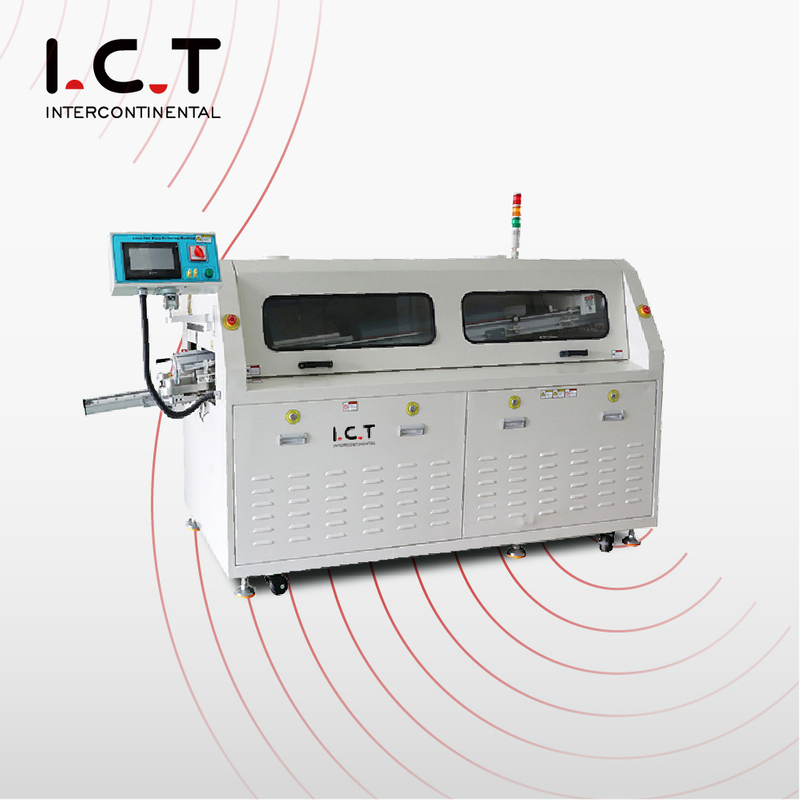

| PCBA-loodvrije dual wave soldeeringsmachine
– Beste golfsoldeermachine te koop
ICT W-serie PCBA Loodvrije Dual Wave-soldeermachine is de slimme keuze voor fabrieken die een uitstekende prijs voor golfsoldeermachines en een snel rendement op hun investering willen. Deze machine maakt gebruik van een Japans Kuroda-precisiemondstuk, volledig onafhankelijke horizontale verwarmingszones en geavanceerde energiebesparende technologie om op slechts 7 kW te werken en tegelijkertijd perfect dual-wave-solderen te leveren voor PCBA met doorlopende gaten. Het optionele stikstofsysteem voldoet aan de hoogste kwaliteitsnormen en werkt perfect samen met de Upstream van Tht Prefoeming Machine. Met bewezen dagelijkse prestaties in duizenden DIP-lijnen wereldwijd, biedt het de laagste golfsoldeermachinekosten per plaat op de markt.
| Functie
Het Japanse Kuroda-mondstuk met verstelbaar verstuivingsgebied en piramidefilter levert elke cyclus kleine, uniforme fluxstippen. Digitale debietmeter en stabiele druktank verminderen het fluxverbruik met wel 50% en houden de kamer schoon – een echte geldbesparing voor de PCBA loodvrije Dual Wave-soldeermachine in THT-lijnen met hoog volume.
Onafhankelijke bescherming tegen oververhitting van derden plus PLC+PID-regeling met gesloten lus zorgen voor meerdere veiligheidslagen. Realtime monitoring en onmiddellijke noodstop beschermen operators en apparatuur, zelfs wanneer de temperatuur tijdens continue productie 1,2 instellingen bereikt.
Volledig onafhankelijke horizontale verwarmingszones met gesloten heteluchtpad en gelijkrichterplaten zorgen voor een perfect uitgebalanceerde temperatuur over het hele bord. Het opwarmen duurt slechts ongeveer 15 minuten en het normale vermogen blijft op 7 kW – de meest kosteneffectieve verwarming voor golfsoldeermachines die te koop zijn.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||
| DIP-lijnapparatuurlijst
Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Productnaam | Doel in DIP-lijn |
|---|---|
Plaatst automatisch componenten op PCB's met precisie voor de DIP-productielijn. | |
Volledig automatische golf soldeermachine | Smelt soldeer om solide verbindingen op PCB's te vormen tijdens het THT-plug-in-proces. |
Automatisch selectieve golf solderen | Brengt selectief soldeer aan op specifieke gebieden voor nauwkeurige THT-montage |
Inspecteert soldeerverbindingen en plaatsingsfouten op DIP-geassembleerde PCB's. | |
Controleert de interne soldeerkwaliteit en verborgen gebreken in THT-componenten. | |
Test de elektrische prestaties en connectiviteit van geassembleerde PCB's. | |
Transporteert PCB's soepel door de DIP-lijn voor efficiënte montage en inspectie. |
| Klantsuccesvideo
ICT-ingenieurs gingen naar Uruguay om de W-serie PCBA loodvrije Dual Wave-soldeermachine voor een fabrikant van slimme meters te installeren en in bedrijf te stellen. De klant beheert een DIP-productielijn met grote volumes en had behoefte aan stabiel loodvrij solderen voor complexe PCB's met grote onderdelen. Nadat ons team de installatie en de operatortraining had voltooid, bereikte de machine de volle snelheid met slechts 7 kW bedrijfsvermogen en een perfecte verbindingskwaliteit. De klant deelde een video waarin te zien is hoe de PCBA loodvrije Dual Wave-soldeermachine soepel draait in hun THT-assemblagelijn, waarbij hij de lage energiekosten, het eenvoudige onderhoud en de uitstekende after-salesondersteuning prees. Dit slimme meterproject in Uruguay is een succesvolle referentie geworden voor veel Latijns-Amerikaanse DIP-lijnen.
| Deskundige diensten en training
ICT levert totale ondersteuning voor elke PCBA loodvrije Dual Wave-soldeermachine – van lijnplanning en professionele installatie tot training van operators en 7×24 wereldwijde service. Ons team zorgt ervoor dat uw investering in golfsoldeermachines snel terugverdient, zonder enige uitvaltijd.
| Klant lof
Klanten over de hele wereld prijzen onze PCBA loodvrije Dual Wave-soldeermachine vanwege de onverslaanbare prijs van de golfsoldeermachine, extreem lage bedrijfskosten en perfecte soldeerkwaliteit. Ze houden vooral van de snelle wereldwijde respons, de sterke exportverpakking en de gemakkelijke verbinding met Tht Prefoeming Machine.
| Kwaliteitscertificeringen
Elke ICT PCBA loodvrije Dual Wave-soldeermachine is voorzien van CE-, CCC-, UL-, RoHS- en ISO9001-certificeringen plus meerdere uitvindingsoctrooien, en voldoet volledig aan de strengste internationale veiligheids- en milieunormen voor moderne DIP-productielijnen.
| Over ICT-bedrijf en fabriek
ICT is een professionele one-stop-solution provider voor SMT- en DIP-productielijnen met meer dan 25 jaar ervaring. Onze 12.000 m² grote fabriek in Dongguan heeft 89 medewerkers, waaronder 20 ingenieurs. We ontwerpen en produceren alle kernapparatuur in eigen huis en bedienen meer dan 1600 klanten in 72 landen. Strikt kwaliteitsmanagement en voortdurende innovatie maken ons de meest betrouwbare partner voor hoogwaardige golfsoldeermachines die wereldwijd te koop zijn.
