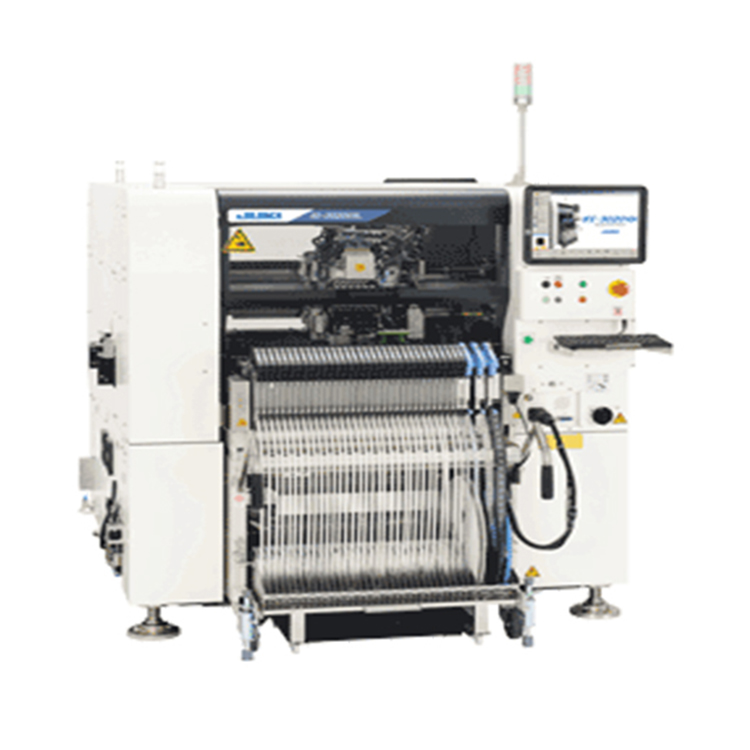

KE-3020VA
JUKI
| Hoeveelheid: | |
|---|---|
1. Enkele portaal;1 kop per portaal
Ideaal voor omgevingen met een hoge mix en hoge wisselingen.
2. 6 mondstukken per portaal
(plus IC-kop op 3020V)
Kan 6 componenten tegelijkertijd plaatsen en direct centreren.
3. Hoge nauwkeurigheid en geluidsarme kogelomloopspindel
Rijd met lineaire encoders
Laser met hoge nauwkeurigheid
4. Lijn het centreren van de componenten uit
Selecteer de centreermethode op basis van het componenttype, de vorm, de grootte en het materiaal.
JUKI Pick-and-place-machine
Geavanceerde chipmontageer
Snelle en flexibele pick-and-place-machine
Multifunctionele SMT-plaatsing
Snelle flexibele pick & place machine
1. Snelheid: 32.000 CPH-chip (lasercentrering / optimaal)
21.000 CPH-chip (lasercentrering / IPC9850)
2. Van 0603 tot □33,5 mm vierkante componenten
3. JUKI-lasercentrering voor plaatsing met hoge snelheid en hoge nauwkeurigheid
4. Verbeterde plaatsingskwaliteit
5. Alternatieve pick-by-schroefmondstukken* zorgen voor een snelle plaatsing van grote componenten tot een diameter van 25 mm.
6. Zeer nauwkeurige plaatsing van diffusielenzen
7. Geschikt voor de productie van platen met een lengte tot 1.500 mm, plaatformaat van topklasse in de industrie.*
| BORDGROOTTE | COMPONENTSPECIFICATIES | FEEDER-INGANGEN | PLAATSINGSSPECIFICATIES |
|---|---|---|---|
| Maximale bordgrootte is 22' x 24' | Componenthoogte: 01005 tot 33,5 mm vierkant | Max.160 bij 8 mm tape (op een elektrische dubbele tapefeeder) Het gebruik van elektronische dubbele tapefeeders maakt montage van maximaal 160 componenttypen mogelijk. | Plaatsingssnelheid 17.100 CPH (IPC9850) voor chips en een nieuwe en verbeterde snelheid tot 9.470 CPH (IPC9850) bij gebruik van de driekleurige camera voor bal- en loodinspectie |
| Componentgrootte: 74 X 74 of 50 X 150 mm (meerdere beelden) | Nauwkeurigheid van plaatsing: • Laserherkenning: ±0,05 mm (±3σ) • Visieherkenning: ±0,03 mm (MNVC ±0,04 mm) |
