I.C.T-P3 |Semi-automatische SMT Dual Squeegee PCB-printer met hoge precisie

Semi-automatische SMT dubbele rakel-PCB-printer
Goede prijs Semi-automatische soldeerpastaprinter, SMT-stencilprinter, SMT-drukmachine voor LED PCB-assemblagelijn
PCB-grootte: 300 * 350 mm;PCB-dikte: 0,2 - 6 mm
Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
  • I.C.T-P3

  • I.C.T

Beschikbaarheid Status:
Hoeveelheid:

I.C.T |Semi-automatische SMT Dual Squeegee PCB-printer met hoge precisie


Overzicht


SMT PCB semi-automatische printer Voorstellen:


1. Het gebruik van lineaire geleidingsbanen, passend bij de snelheid van de motoraandrijving, zorgt voor de afdrukstabiliteit en precisie.

2. De bladdruk en de afdruksnelheid zijn instelbaar, precisiemanometer, snelheidsregelaardisplay.

3. Het ophangbladsysteem maakt het afdrukken gelijkmatiger.

4. Modulaire universele bank, vingerhoed willekeurige plaatsing, eenvoudige conversie.

5. Met uitlijningsapparaat voor printplaat en frame.

6. Werk met zowel enkelzijdige als dubbelzijdige printplaten.

7. Stalen framearmen kunnen worden aangepast voor verschillende afmetingen van 370 * 470 mm tot 1500 * 350 mm.

8. Automatisch afdrukken, stabiele en efficiënte afdrukkwaliteit.



Functies:
Sjabloonprinter - Platformsysteem

Platformsysteem


De pen en het steunblok moeten geschikt zijn voor verschillende eenzijdige toepassingen  en dubbelzijdige PCB, en de pin van verschillende maten zal geschikt zijn  voor verschillende PCB-gaten.bediening eenvoudig, de positionering is  nauwkeurig en de vaste positie is flexibel en verstelbaar.

stencilprinter - Aandrijfsysteem

Aandrijfsysteem


Geïmporteerde stappenmotor, Taiwanese precisiegeleiderail zorgt ervoor  stabiliteit, het zuigmondsysteem kan handmatig worden opgetild, handig om te gebruiken  soldeerpasta toevoegen en reinigen, sensor flexibel beperken  aanpassing om het transportverkeer te verminderen.

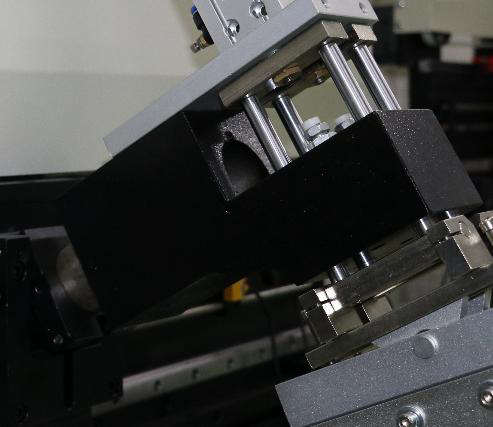

smt-stencilprinter - Printsysteem

Printsysteem


Directe verbinding met structuur van de wisser. De wisser is

onafhankelijk gecontroleerd door twee zeer nauwkeurige cilinders om te garanderen  nauwkeurige en stabiele druk. De dubbele schuifpositioneringsrails  zorgen voor de nauwkeurigheid en stabiliteit van de rakel.


SMT-stencilprinter - Besturingssysteem

Controle systeem


Bediening via touchscreen, gebruiksvriendelijke Engelse MMI-interface, lesgeven en  navigatie functie.Bedieningsmodus: handmatig, halfautomatisch en  volautomatisch. De kernbesturingsonderdelen nemen geïmporteerde hoge kwaliteit over  merken om de stabiliteit en bruikbaarheid van de printer te garanderen.

Specificatie


Model P3 P6 P12 P15
Nauwkeurigheid
+/- 0,05 mm
+/- 0,05 mm
+/- 0,05 mm +/- 0,05 mm
PCB-grootte
300 x 350 mm
600 x 350 mm
1200 x 350 mm 1500 x 350 mm
Platformgrootte
320 x 400 mm
700 x 400 mm
1350 x 400 mm 1650 x 400 mm
Sjabloongrootte (mm)
370*470-550*650
370*470-550*650
370*470-1500*650 370*470-1750*650
PCB-dikte
0,2 - 6 mm
0,2 - 6 mm
0,2 - 6 mm
0,2 - 6 mm
Stencil  Positionering
Handmatig
Handmatig
Handmatig
Handmatig
Cyclustijd
< 10 sec.
< 10 sec.
< 12 sec.
< 12 sec.
Energieverbruik
200 W
200 W
220 W
220 W
Stroomvoorziening
1-PH, 220VAC 50/60HZ
1-PH, 220VAC 50/60HZ
1-PH, 220VAC 50/60HZ
1-PH, 220VAC 50/60HZ
Luchtdruk
4,5-6 kg/cm3
4,5-6 kg/cm3
4,5-6 kg/cm3
4,5-6 kg/cm3
Snelheid van de zuigmond
0-200 mm/sec
0-1200 mm/sec
0-200 mm/sec
0-200 mm/sec
Dimensie
850x750x1650 mm
1050x750x1650 mm
1660x750x1650 mm
2100x750x1650 mm
Gewicht
280 kg
300 kg
356 kg
430 kg
Lengte van de zuigmond
250 mm
250 mm
250 mm
250 mm
Platformhoogte
950 mm
950 mm
950 mm
950 mm
Optie: speciale maat kan worden aangepast

* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.



FAQ:

Q:  Wat is een SMT-stencilprinter?

A: Een Surface Mount Technology (SMT)-stencilprinter is een gespecialiseerde machine die wordt gebruikt bij de productie van elektronica.Het is ontworpen om soldeerpasta nauwkeurig aan te brengen op printplaten (PCB's) via een stencil.Deze nauwkeurige afzetting van soldeerpasta is cruciaal voor de nauwkeurige plaatsing van opbouwcomponenten tijdens het SMT-assemblageproces, waardoor betrouwbare elektrische verbindingen en optimale prestaties van elektronische apparaten worden gegarandeerd.

Vraag: Wat doet een stencilmachine?

A: Bij de SMT-assemblage (Surface Mount Technology) wordt een stencilmachine gebruikt om soldeerpasta of lijm nauwkeurig op PCB's aan te brengen, waardoor een nauwkeurige plaatsing van componenten tijdens de productie van elektronica wordt gegarandeerd.

Q:  Wat zijn de nadelen van stencilprinten?

A:  Nadelen van stencilprinten bij SMT zijn onder meer de noodzaak van periodieke stencilvervanging, mogelijke uitsmering van soldeerpasta en problemen met componenten met een fijne steek vanwege de beperkte nauwkeurigheid.

Q:   Welk type machine maakt stencils?

A:  Sjablonen die bij SMT worden gebruikt, worden doorgaans vervaardigd door middel van lasersnij- of chemische etsprocessen, vaak uitgevoerd door gespecialiseerde stencilfabrikanten.

Deze beknopte antwoorden kunnen in de sectie met veelgestelde vragen op de detailpagina van uw product worden geplaatst om de zichtbaarheid van uw website in de zoekresultaten van Google te verbeteren.
