ICT-1200
I.C.T
| Hoeveelheid: | |
|---|---|

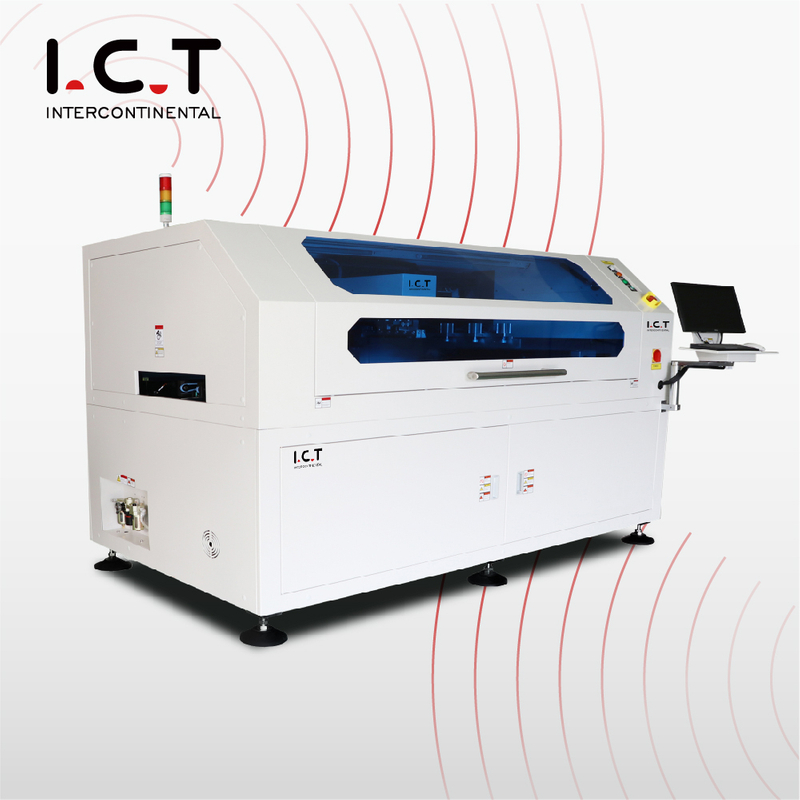

| Overzicht ICT-1200 SMD-stencilsoldeerprinter
De ICT-1200 SMD-stencilsoldeerprinter is een zeer nauwkeurige automatische machine ontworpen voor SMD en grote PCB's. Met meer dan 25 jaar ervaring in de productie van elektronica biedt ICT volledige SMT-oplossingen die aansluiten bij Industrie 4.0- en MES-systemen voor foutloze output. Deze automatische PCB-stencilprinter bevat geavanceerde functies zoals automatische stencilreiniging, PCB-kalibratie en instelbare rakeldruk voor topresultaten. In 2021 verkochten we meer dan 1900 SMT-printers, waarmee we op de tweede plaats in de branche stonden. Het maakt gebruik van geïmporteerde topmerken voor lage uitvalpercentages en een lange levensduur. Ideaal voor makers van SMD-soldeerprinterbehoeften op het gebied van LED, LCD TV of algemene elektronica, het heeft een gebruiksvriendelijke Windows 10-interface. Nieuwe instellingen duren slechts 5-10 minuten, waardoor het efficiënt is voor drukke fabrieken.
| Functie
De ICT-1200 SMD-stencilsoldeerprinter biedt een hoge positionele nauwkeurigheid met herhaalde positionering op ±0,015 mm en een afdruknauwkeurigheid van 0,03 mm. Dit zorgt keer op keer voor nauwkeurige afdrukken, waardoor productiefouten worden verminderd. Het visiesysteem maakt gebruik van uniforme ringlichten en coaxiale bronnen om verschillende PCB-markeringen te detecteren, wat goed werkt voor vertinnen, koperbeplating en meer. Gebouwd met geïmporteerde onderdelen zoals KURODA kogelomloopspindels uit Japan, blijft hij betrouwbaar voor SMD-taken. Deze functie helpt fabrieken een constante kwaliteit te bereiken op grote PCB's, zoals die in voertuigelektronica of LED-producten. Over het algemeen ondersteunt het grote volumes met minimale herbewerking.
Deze SMD-stencilsoldeerprinter heeft een automatisch PCB-kalibratiesysteem dat platen snel en nauwkeurig uitlijnt. De drieassige koppeling maakt gebruik van een directe motoraandrijving voor snelle, nauwkeurige aanpassingen. Het zorgt voor een soepel PCB-naar-stencil-contact, wat essentieel is voor dunne of kromgetrokken platen. Dit vermindert het handmatige werk en verhoogt de snelheid in SMT-lijnen. Het is vooral handig voor volautomatische PCB-drukmachineopstellingen in de LED- of TV-productie en verhoogt de efficiëntie. Met opties zoals vacuümondersteuning kan het apparaat goed omgaan met vervormde PCB's, waardoor de productie stabieler en kosteneffectiever wordt.
De ICT-1200 is voorzien van een hangende printkop met automatische drukaanpassing voor realtime feedback. Twee zeer nauwkeurige stappenmotoren besturen de zuigmond en houden de druk stabiel via een boogbrugontwerp. Dit leidt tot een perfecte toepassing van soldeerpasta op SMD-platen. Het balanceert de druk voor verschillende PCB-types, waaronder lcd-tv's en algemene elektronica. Het systeem ondersteunt online monitoring, waardoor consistente resultaten worden gegarandeerd in veeleisende omgevingen. Als volautomatische SMT PCB-printer verbetert hij de veelzijdigheid en uitvoerkwaliteit in geautomatiseerde fabrieken.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/ inkjetprinter |
| Klantsuccesvideo
In 2025 gingen ICT-ingenieurs naar een klantfabriek in Azië die LED-verlichting voor thuis maakt. De klant had behoefte aan een volautomatische SMT-lijn met 13 machines van in totaal zo'n 29 meter lang. Maar hun ruimte was slechts 21 meter lang en 5 meter breed. We hebben een U-vormige lay-out ontworpen die past in een ruimte van 16 meter lang en 2,7 meter breed, wat perfect aan hun behoeften voldoet. Na twee dagen installeren en debuggen, boden we zes dagen training en technische ondersteuning. Dit zorgde voor een soepele werking en een snelle leertijd van het personeel. Het project toonde onze vaardigheid in maatwerkoplossingen en snelle levering, waardoor de klant zonder vertragingen kon starten met de productie.
| Service- en trainingsondersteuning
ICT verzorgt de volledige service en training voor de SMD-stencilsoldeerprinter om uw fabriek goed te laten draaien. Ons team zorgt voor de installatie, reparaties en technische hulp ter plaatse voor een soepel gebruik. De training omvat de bediening van de machine, het oplossen van problemen en het aanpassen van processen om aan uw behoeften te voldoen. Met meer dan 25 jaar knowhow bieden we ondersteuning op maat voor succes op de lange termijn. We reageren snel op problemen, verminderen de uitvaltijd en verhogen de efficiëntie. Dit schept vertrouwen en zorgt ervoor dat uw team met vertrouwen kan werken.
| Klantrecensies
Klanten prijzen onze engineers voor hun deskundige en vriendelijke hulp tijdens de opstellingen. Ze zijn dol op de SMD-stencilsoldeerprinter vanwege zijn precisie en stabiele prestaties. Ook onze zorgvuldige verpakking en veilige verzending krijgen hoge cijfers. Velen danken ons voor de snelle oplossingen voor hun problemen, waardoor de productie op peil blijft en er duurzaam vertrouwen ontstaat.
| Certificeringen en normen
ICT beschikt over belangrijke certificeringen zoals CE, RoHS en ISO9001, waardoor onze SMD-stencilsoldeerprinter voldoet aan de mondiale veiligheids- en kwaliteitsregels. We hebben ook veel patenten voor functies zoals reinigings- en doseersystemen. Deze tonen onze focus op innovatie en topnormen. Klanten krijgen betrouwbare machines die de wereldwijde controles doorstaan, wat zorgt voor gemoedsrust tijdens de productie.
| Over ICT-bedrijf en onze fabriek
ICT is een topleverancier van elektronische apparatuur met onze eigen onderzoeks-, ontwikkelings- en productieteams. We hebben 89 medewerkers in een ruimte van 12.000 m² en groeien de laatste jaren snel met een fonds van $30 miljoen. We bedienen meer dan 1600 klanten in 72 landen en voorzien in wereldwijde behoeften. Onze fabriek maakt gebruik van strenge tests en kwaliteitssystemen om hoge productnormen te garanderen. Dit helpt ons om met vertrouwen oplossingen zoals de 1,2 meter SMD-stencilsoldeerprinter te leveren.
