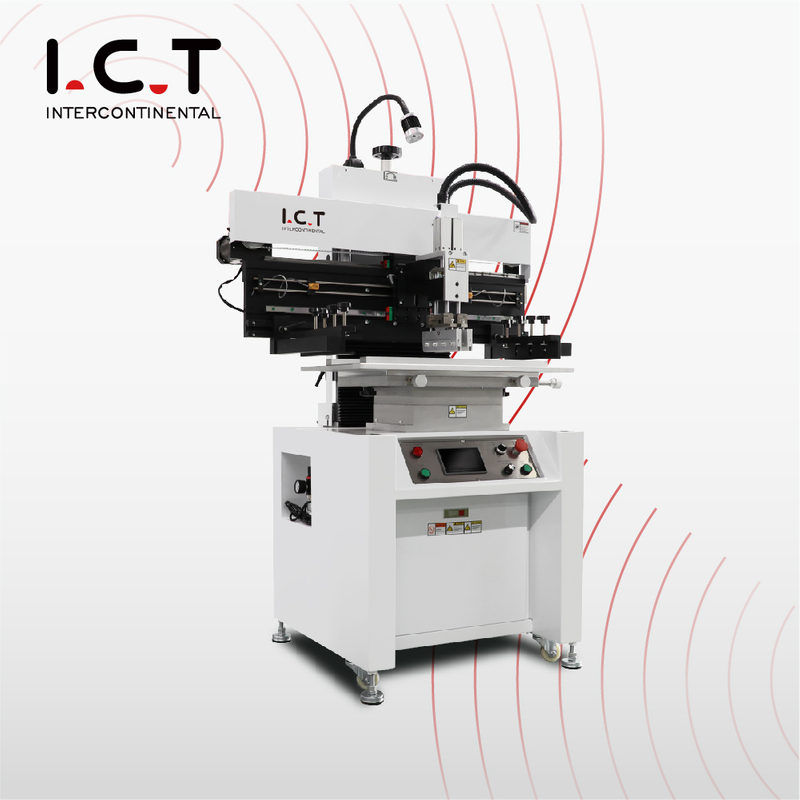

| Zeer nauwkeurige ICT-P6 soldeerpasta-afdrukmachine
De ICT-P6 semi-automatische SMD-soldeerpasta-drukmachine maakt gebruik van Taiwanese TBI lineaire geleidingen en Japanse Omron-sensoren om de herhaalnauwkeurigheid van ± 0,05 mm te vergrendelen, zelfs na miljoenen cycli. Dubbele onafhankelijke uiterst nauwkeurige cilinders plus dubbele schuifrails zorgen voor een uniforme druk over het hele sjabloon. Het modulaire platform van 700 x 400 mm met willekeurige vingerhoedpennen kan enkel- of dubbelzijdige PCB's van 0,2-6 mm dik verwerken en kan binnen enkele seconden van formaat wisselen. Engels touchscreen met leerfunctie biedt handmatige, halfautomatische en volautomatische modi. De cyclustijd blijft onder de 10 seconden, waardoor deze SMT-printer perfect is voor LED-verlichting, consumentenelektronica, automodules en high-mix productie van middelgrote volumes.
| Functie
Universele pinnen en steunblokken passen in elk gatenpatroon op enkel- of dubbelzijdige printplaten – verschillende pingroottes maken positionering eenvoudig, nauwkeurig en binnen enkele minuten volledig aanpasbaar. Geïmporteerde SANYO / Leadshine-stappenmotor, gecombineerd met Taiwan TBI-precisiegeleiderail, verwijdert trillingen volledig. Het rakelsysteem wordt handmatig opgetild voor snel bijvullen en reinigen van soldeerpasta. Limietsensoren verkorten de reisafstand automatisch en beschermen mechanische onderdelen. Deze combinatie geeft de semi-automatische SMT-stencilprinter een rotsvaste stabiliteit, nul-offset en perfecte printresultaten elke cyclus op 600 mm-platen.
De structuur van de rakel met directe verbinding maakt gebruik van twee onafhankelijke SMC/FESTO-cilinders en positioneringsrails met dubbele schuif om de druk binnen een tolerantie van 0,01 mm te regelen. Het ontwerp van het ophangblad verspreidt de pasta gelijkmatiger dan systemen met één wisser. Touchscreen met gebruiksvriendelijke Engelse MMI biedt lesmodus, navigatie en drie bedieningskeuzes. Kernonderdelen van Omron, Delta, IGUS en Samkoon zorgen ervoor dat de SMD-stencilprinter 24/7 draait met vrijwel geen uitvalpercentage, minimale onderhoudskosten en maximale uptime voor groeiende fabrieken.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
In 2025 bestelde een Saoedi-Arabische klant die LED-gloeilampen produceerde een complete SMT-lijn, inclusief de ICT-P6 soldeerpasta-drukmachine, JUKI RS-1R pick-and-place en L8-reflow-oven. Twee ICT-ingenieurs vlogen naar de fabriek, voltooiden de installatie in twee dagen en trainden het lokale team zeven volle dagen. De lijn startte de volgende dag met de massaproductie met een perfecte printkwaliteit op 600 mm LED-panelen en nul defecten. De klant was uiterst tevreden over de stabiele prestaties, de zorgvuldige verpakking in houten kistjes die onbeschadigd aankwam en de razendsnelle technische ondersteuning, waardoor ze weken aan foutopsporingstijd bespaarden.
| Wereldwijde service- en trainingsondersteuning
ICT biedt een echte one-stop-turn-key service: gratis ontwerp van de lijnindeling, fabrieksacceptatietest, professionele zee-/luchtverzending, installatie ter plaatse, 7-10 dagen praktijkgerichte training, een jaar gratis reserveonderdelen, levenslange ondersteuning op afstand via WeChat/TeamViewer, procesoptimalisatie en suggesties voor toekomstige upgrades. Onze 20 ervaren technici bedienen 72 landen met een responsgarantie van 4 uur, 24/7 online. Elke soldeerpasta-drukmachine doorstaat de 48 uur durende verouderingstest bij volledige belasting plus 100% functie-inspectie in onze ISO9001-gecertificeerde fabriek van 12.000 m². Klanten genieten van opstarten zonder risico, lagere downtime, hoger rendement en een echt langetermijnpartnerschap dat meegroeit met hun bedrijf.
| Klantrecensies
Meer dan 1600 fabrieken in 72 landen vertrouwen op ICT complete one-stop-oplossingen en krachtige wereldwijde technische ondersteuning. Ze zijn dol op onze kant-en-klare service, zorgvuldige verpakking, professionele training ter plaatse, ultrasnelle respons en betrouwbare levenslange zorg. Klanten blijven hun lijnen bij ons uitbreiden omdat we hen helpen meer te produceren, meer te verdienen en zich minder zorgen te maken – elke keer weer echte tevredenheid en een win-win-samenwerking op de lange termijn.
| Certificeringen en normen
Elke ICT-soldeerpasta-drukmachine is voorzien van CE-, RoHS-, ISO9001: 2015-certificaten en meerdere uitvindingsoctrooien. Volledige veiligheidstests en strikt kwaliteitsbeheer in ons eigen laboratorium voldoen aan de Europese, Amerikaanse en internationale normen. Deze certificaten bewijzen onze sterke toewijding aan milieubescherming, veiligheid van werknemers, energiebesparing en betrouwbaarheid op lange termijn, waarop klanten kunnen vertrouwen voor jarenlange zware productie.
| Over ICT-bedrijf en onze fabriek
ICT, opgericht in 2012, bezit een moderne fabriek van 12.000 m² in Dongguan met 89 medewerkers en 20 fulltime ingenieurs. We onderzoeken, ontwerpen, assembleren en testen elke machine zelf onder het volledige ISO9001-systeem. We bedienen meer dan 1600 klanten in 72 landen en groeien snel door altijd apparatuur van topkwaliteit, eerlijke prijzen en levenslange ondersteuning te leveren. Dankzij acht buitenlandse kantoren plus lokale partners is professionele hulp altijd dichtbij.
