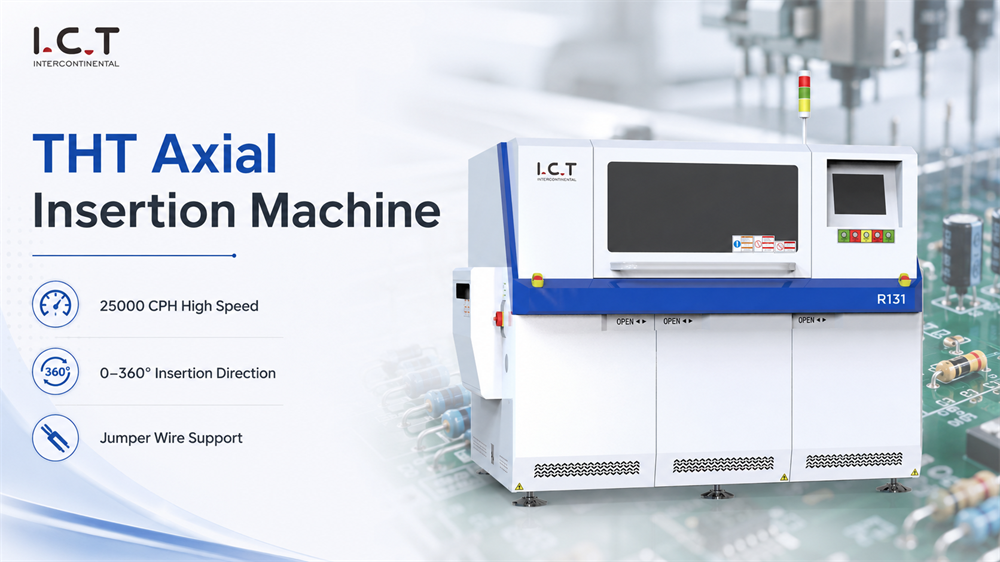

In veel DIP-werkplaatsen worden axiale leidingcomponenten nog steeds één voor één door operators ingebracht. Deze methode werkt misschien voor kleine bestellingen, maar het wordt moeilijk als de fabriek een hogere output, minder fouten en een stabielere kwaliteit nodig heeft. De Axial Insertion Machinee is gebouwd voor dit soort productie-upgrades. Het helpt bij het automatisch plaatsen van axiale leadonderdelen in PCB-gaten, zodat de lijn kan evolueren naar een sneller en meer gecontroleerd assemblageproces door de gaten.
Deze apparatuur is geschikt voor weerstanden, diodes, inductoren, zekeringen, jumpers, condensatoren, transistors en andere axiale leidingcomponenten die in elektronische kaarten worden gebruikt. Het kan worden gebruikt vóór golfsolderen, selectief solderen, DIP AOI, reparatie en testen. Voor klanten die besturingskaarten, voedingsborden, LED-producten, borden voor huishoudelijke apparaten, industriële elektronica en communicatieproducten maken, helpt deze automatische invoegmachine herhaaldelijk handwerk te verminderen en een meer georganiseerde PCB-assemblagestroom te ondersteunen.
| Producteigenschappen

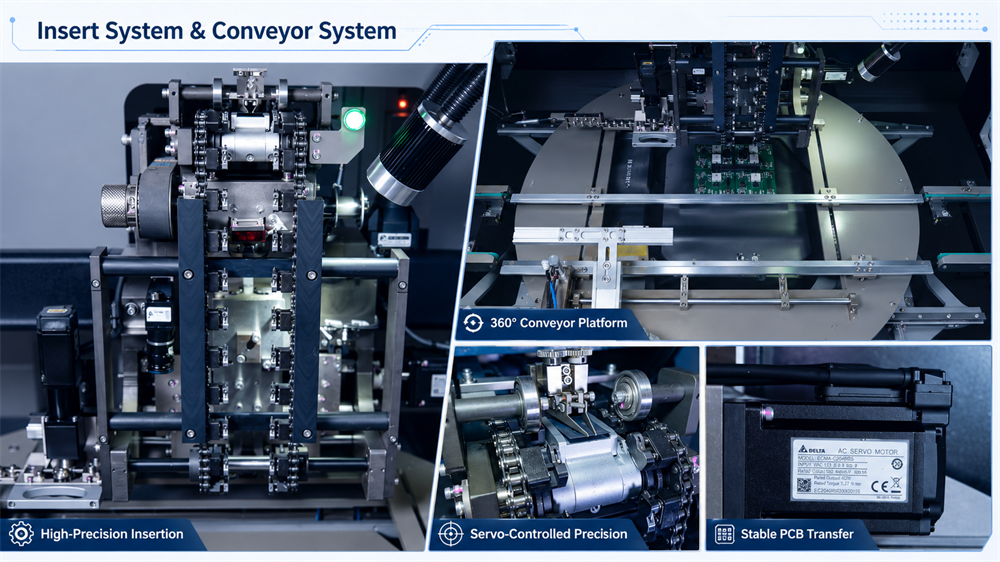

Het inzetsysteem is gemaakt voor herhaalde, nauwkeurige plaatsing van axiale leidingcomponenten. Het maakt gebruik van stabiele mechanische beweging en nauwkeurige positionering om ervoor te zorgen dat elk onderdeel consistenter het PCB-gat binnengaat. Dit is belangrijk voor fabrieken die lange uren met hetzelfde product draaien, maar ook voor klanten die wisselen tussen verschillende PCB-modellen. Een stabiele wisselplaatstructuur kan de afhankelijkheid van de operator verminderen en het proces eenvoudiger te beheren maken.
Het transportsysteem zorgt ervoor dat de printplaat op een gecontroleerde manier door het insteekgebied beweegt. Plaatpositionering, sensorstop, riemoverdracht en mechanische bevestiging werken samen om bewegingsfouten tijdens het inbrengen te verminderen. Voor een inbrengmachine voor axiale leadcomponenten is transportstabiliteit geen klein detail. Als de printplaat slecht beweegt, kan de insteeknauwkeurigheid en de latere soldeerkwaliteit negatief worden beïnvloed. Dit systeem zorgt ervoor dat de overdracht, plaatsing en het volgende proces soepeler verlopen.

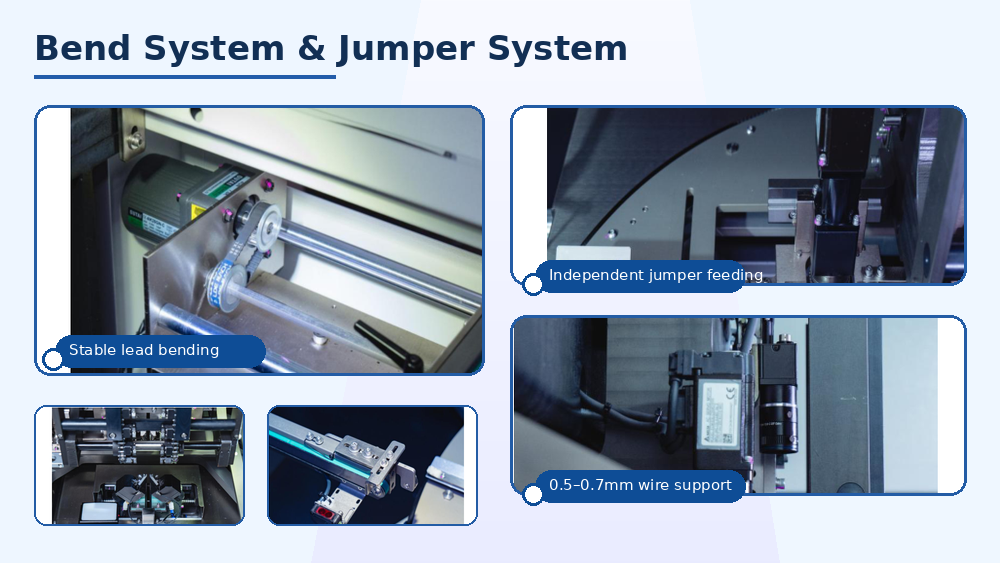

Nadat het onderdeel is geplaatst, zorgt het loodvormingsproces ervoor dat het onderdeel stabiel op het bord blijft. Het buigsysteem is ontworpen om de kabels te vormen zonder de PCB of de componentbehuizing te beschadigen. Dit helpt het bord voor te bereiden op het solderen en verkleint de kans op losse componenten tijdens de overdracht. Voor productieteams betekent een gemakkelijk te onderhouden buigstructuur ook dat er minder tijd wordt besteed aan afstellen en repareren.
Het jumpersysteem voegt meer flexibiliteit toe aan de machine. Sommige PCB-assemblages hebben verbindingsdraden nodig samen met normale axiale componenten. Met onafhankelijke jumpervoeding en nauwkeurige motorregeling kan de machine dit proces efficiënter ondersteunen. Dit maakt de Axial Insertion Machinee niet alleen nuttig voor eenvoudige plaatsing van axiale componenten, maar ook voor automatische invoegmachines voor PCB-assemblages waarvoor jumperverbindingen nodig zijn in dezelfde productiestroom.

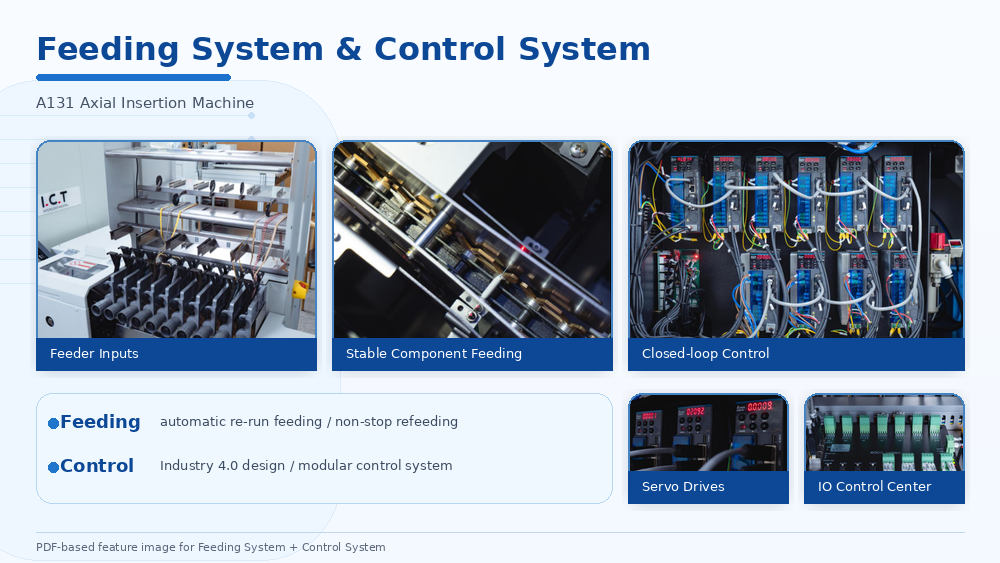

Het voersysteem is ontworpen om een continue productie te ondersteunen. Het kan componenten automatisch aanvoeren en de wachttijd als gevolg van handmatige materiaalbehandeling verminderen. Er kunnen verschillende feederconfiguraties worden afgestemd op basis van de componentenlijst en productiebehoeften van de klant. Voor fabrieken met een hoge mix is deze voedingsflexibiliteit belangrijk omdat één productielijn mogelijk veel PCB-modellen en componenttypen moet verwerken.
Het besturingssysteem helpt operators de productie op een duidelijkere manier te beheren. Bediening via touchscreen, programmaopslag, automatisch herstel en closed-loop-besturing maken de machine gemakkelijker te gebruiken bij het dagelijkse werk. Voor klanten die op zoek zijn naar een insteekmachine of axiale inbrengmachine te koop, moet stabiliteit van de besturing samen met snelheid worden overwogen. Een machine die eenvoudiger te bedienen en te onderhouden is, kan de trainingsdruk verminderen en de productiebetrouwbaarheid op de lange termijn verbeteren.

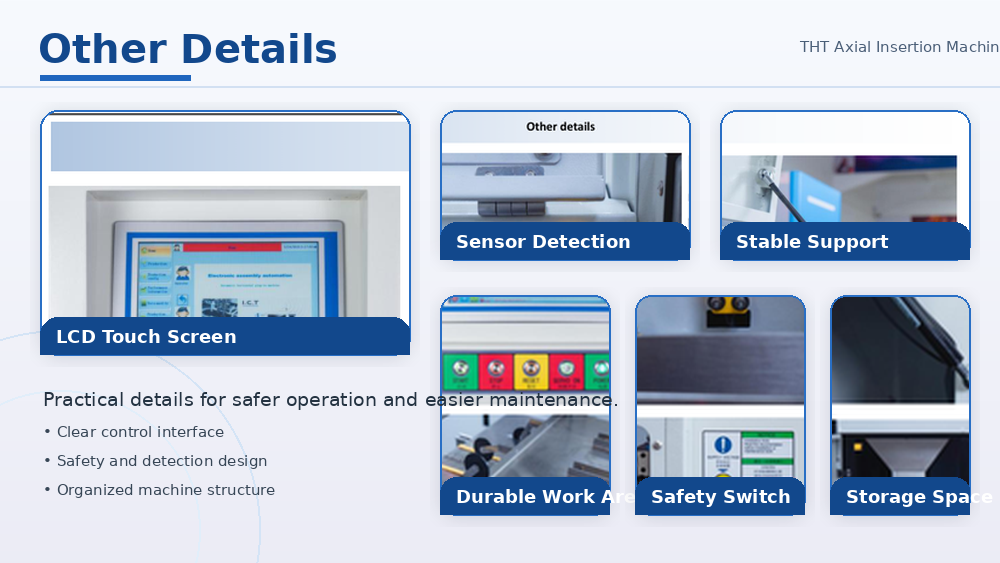

De Axial Insertion Machinee ondersteunt een flexibele insteekrichting, waardoor deze zich kan aanpassen aan verschillende PCB-indelingen. Het ondersteunt ook de controle over het buigen van lood, het hanteren van verbindingsdraden, automatisch herstel en stabiele PCB-klemming. Deze details zijn handig wanneer de productielijn tegelijkertijd snelheid en kwaliteit moet behouden. De machine kan worden gebruikt als onderdeel van een breder axiaal radiaal automatisch invoegmachineproces wanneer de klant ook radiale invoeging of oneven-vorminvoeging nodig heeft in dezelfde DIP-productielijn. Met de juiste lijnafstemming kan het een completer automatisch assemblagesysteem met doorlopende gaten ondersteunen.
| Specificatie
| Specificatie | A131M | A131H |
|---|---|---|
| Component feederinvoer | 10 stuks (Optie: 30, 40, 50, 100 stuks) | 20 stuks (Optie: 30, 40, 50, 100 stuks) |
| Invoegsnelheid | 25000CPH, max. 0,12s/punt (0,14s, 0,16s, 0,18s/punt veranderlijk) | 25000CPH, max. 0,12s/punt (0,14s, 0,16s, 0,18s/punt veranderlijk) |
| Inbrengen | Component: 5~22mm, Jumper: 5~26mm | Component: 5~22mm, Jumper: 5~26mm |
| Jumper-feeder | 0,5 ~ 0,7 mm, onafhankelijke voeding | 0,5 ~ 0,7 mm, onafhankelijke voeding |
| Invoegherstel | Auto herstel | Auto herstel |
| Invoegingsrichting | 0 ~ 360 ° richting door 1 ° toenemen | 0 ~ 360 ° richting door 1 ° toenemen |
| Component Loodbuighoek | 35°±15° | 35°±15° |
| Component Loodbochtlengte | 1,2 ~ 2,2 mm | 1,2 ~ 2,2 mm |
| Componenttype | Jumper, condensator, transistor, diode, inductor, weerstand, zekering enz., 52-90 mm standaardpakket | Jumper, condensator, transistor, diode, inductor, weerstand, zekering enz., 52-90 mm standaardpakket |
| Invoegprecisie | 0,05 mm | 0,05 mm |
| PCB -maat | 50* 50~380* 380mm | 50* 50~380* 380mm |
| Invoeggebied | 50*50~370* 370mm | 50* 50~370* 370mm |
| PCB -gewicht | <1,0 kg | <1,0 kg |
| PCB -dikte | 1,0 ~ 2,0 mm | 1,0 ~ 2,0 mm |
| PCB opgelost | Pen + Klem | Pen + Klem |
| Transporthoogte | 900 ± 20 mm | 900 ± 20 mm |
| Transportrichting | R~L (Optioneel: L~R) | R~L (Optioneel: L~R) |
| Transporttijd | 3-4s | 3-4s |
| Werken | Microcomputer, LCD -aanraakscherm | Microcomputer, LCD -aanraakscherm |
| Taal | Chinees, Engels | Chinees, Engels |
| Programma Hoeveelheid | 2000+ | 2000+ |
| Luchtdruk | 0,45 ~ 0,6 MPa | 0,45 ~ 0,6 MPa |
| Luchtbronstroom | 110L/min | 110L/min |
| Stroomvoorziening | 1P, 220AC ± 10%, 50/60Hz | 1P, 220AC ± 10%, 50/60Hz |
| Stroom | 2,0 KVA | 2,0 KVA |
| Dimensie | L2080* B1750* H1600mm | L2080* B1750* H1600mm |
| Grootte van het invoerstation | 10Feeder: 1360* 1000* 1460mm, 20Feeder: 1860* 1000* 1460mm, 30Feeder: 2360* 1000* 1460mm | 10Feeder: 1360* 1000* 1460mm, 20Feeder: 1860* 1000* 1460mm, 30Feeder: 2360* 1000* 1460mm |
| Gewicht | 1300 kg | 1300 kg |
*ICT blijft werken aan kwaliteit en prestaties. Specificaties en uiterlijk kunnen zonder bijzondere kennisgeving worden bijgewerkt. Indien afwijkend, volg dan de nieuwe lijst
