SMT PCB-lader / ontlader
I.C.T
| Hoeveelheid: | |
|---|---|

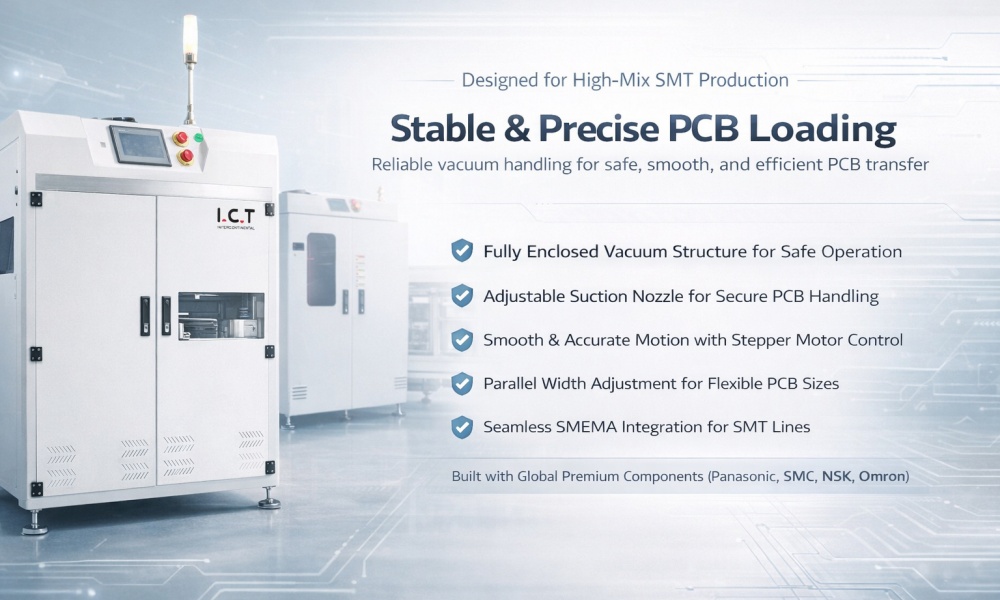

| Kale vacuümtype PCB-lader
De Bare Vacuum Type PCB-lader is ontworpen voor gebruik in geautomatiseerde SMT-productielijnen en biedt nauwkeurig en efficiënt PCB-laden. Het beschikt over een instelbare zuigkracht, waardoor een veilige hantering van een verscheidenheid aan PCB-types wordt gegarandeerd, terwijl de snelle werking de uitvaltijd vermindert en de productie-efficiëntie verhoogt. Deze lader kan dankzij de SMEMA-interface probleemloos met andere apparatuur worden geïntegreerd, waardoor het een uitstekende keuze is voor geautomatiseerde productielijnen. Dankzij het aanpasbare ontwerp is hij aanpasbaar aan diverse productieomgevingen, waardoor hij perfect past bij uw productieopstelling.
| Geavanceerde vacuüm- en klemtechnologie
De Bare Vacuum Type PCB Loader zorgt ervoor dat PCB's veilig door de productielijn worden getransporteerd zonder risico op schade. Met behulp van uiterst nauwkeurige vacuümcontroletechnologie garandeert het een soepele en stabiele hantering, wat cruciaal is voor het handhaven van een consistente productkwaliteit gedurende het hele productieproces.
De PCB-lader is ontworpen voor veelzijdigheid en past automatisch de zuigkracht aan op basis van de grootte en dikte van elke PCB. Deze dynamische zuigaanpassing zorgt ervoor dat de lader met gemak een breed scala aan plaatsoorten kan verwerken, waardoor hij kan voldoen aan de eisen van zowel productieomgevingen met grote volumes als met een hoge mix.
De hoge snelheidsmogelijkheden van de lader zorgen voor snelle overdrachtstijden, waardoor de totale productiecyclus wordt verkort. Dit draagt bij aan een hogere lijnefficiëntie en minimale stilstand, waardoor het productieproces de hele dag soepel en op maximale capaciteit verloopt.
De PCB-lader van het Bare Vacuum-type is uitgerust met SMEMA-communicatie-interfaces, waardoor naadloze integratie met andere SMT-apparatuur mogelijk is, zoals pick-and-place-machines, reflow-ovens en AOI-systemen. Deze integratie zorgt ervoor dat de gehele productielijn in harmonie werkt, waardoor de efficiëntie wordt verhoogd en de noodzaak voor handmatige tussenkomst wordt verminderd.
De transporthoogte van de lader kan worden aangepast aan verschillende productieomgevingen, waardoor het een veelzijdige keuze is voor fabrieken met beperkte ruimte of specifieke configuratiebehoeften. Deze verstelbaarheid zorgt ervoor dat de lader soepel integreert in uw bestaande SMT-lijn, ongeacht de vloerindeling.
| Specificatie
| Item | Translationele vacuümlader | Vacuüm- en magazijnlader | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Afmeting (mm) | 600 × 1002 × 1300 | 800×1270×1300 | 1450×1200×1300 | 650×1050×1300 |
| PCB-grootte (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (aanpasbaar) | 50 × 50 ~ 450 × 330 |
| PCB -capaciteit | 400 stuks (0,6 mm dik) | 400 stuks (0,6 mm dik) | 100 stuks (0,6 mm dik) | 400 stuks (0,6 mm dik) |
| Fietstijd | Ongeveer. 12 seconden of specificeer | Ongeveer. 12 seconden of specificeer | Ongeveer. 15 seconden of specificeer | Ongeveer. 12 seconden of specificeer |
| Besturingssysteem | PLC | PLC | PLC | PLC |
| Stroom | Maximaal 150 VA | Maximaal 150 VA | Maximaal 150 VA | Maximaal 150 VA |
| Luchtvoorziening | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min |
| Transporthoogte | 900 ± 20 mm (aanpasbaar) | 900 ± 20 mm (aanpasbaar) | 900 ± 20 mm (aanpasbaar) | 900 ± 20 mm (aanpasbaar) |
| PCB -richting | Van links naar rechts of van rechts naar links | Van links naar rechts of van rechts naar links | Van links naar rechts of van rechts naar links | Van links naar rechts of van rechts naar links |
| Mededeling | SMEMA (In & Uit) | SMEMA (In & Uit) | SMEMA (In & Uit) | SMEMA (In & Uit) |
| Stroomvoorziening | 1 fase AC 220V 50/60Hz (Optie: 110V–380V) | 1 fase AC 220V 50/60Hz (Optie: 110V–380V) | 1 fase AC 220V 50/60Hz (Optie: 110V–380V) | 1 fase AC 220V 50/60Hz (Optie: 110V–380V) |
| Gewicht | 130 kg | 150 kg | 380 kg | 120 kg |
| Optie | Automatische breedteaanpassing | Automatische breedteaanpassing | Automatische breedteaanpassing | Automatische breedteaanpassing |
| Gerelateerde SMT-apparatuur
Om een complete turnkey SMT-productielijn te bouwen, biedt ICT een volledig assortiment compatibele machines. Onze oplossingen omvatten automatische printers, , snelle pick-and-place-machines, , reflow-ovens, , AOI-systemen , transportbanden, depanelizers en machines voor het lossen van PCB's . Alle apparatuur is ontworpen om soepel samen te werken, waardoor klanten efficiënte, ruimtebesparende lay-outs kunnen creëren, zoals U-vormige lijnen die op krappe fabrieksvloeren passen en tegelijkertijd een hoge output behouden.
| Succesvol klantproject in Saoedi-Arabië
In september 2025 reisden ICT-ingenieurs naar Saoedi-Arabië om een klant te helpen met hun installatie en training.
De klant, een fabrikant van LED-verlichting voor thuisgebruik, had een volledig geautomatiseerde SMT-productielijn nodig. Wij leverden een oplossing met 13 machines, met een totale lengte van circa 29 meter. De beschikbare ruimte was echter slechts 21 meter lang en 5 meter breed. Na overleg hebben we de productielijn ontworpen in een U-vorm van 16 meter lang en 2,7 meter breed. Na 2 dagen installatie en 6 dagen training en technische ondersteuning werd het systeem succesvol overgedragen aan de klant.
| Professionele service en training
ICT biedt uitgebreide ondersteuning om de goede werking van uw SMT-productielijn te garanderen. Onze diensten omvatten de installatie en foutopsporing van apparatuur, evenals uitgebreide training over de bediening en het onderhoud van de machine. Wij bieden 24/7 technische ondersteuning op afstand om eventuele problemen snel op te lossen. Bovendien zijn er regelmatige onderhoudsdiensten beschikbaar om ervoor te zorgen dat uw apparatuur optimaal blijft presteren, waardoor de uitvaltijd wordt geminimaliseerd en de levensduur van uw machines wordt verlengd.
| Wat onze klanten zeggen
'De apparatuur en service van ICT zijn van topklasse. Het installatie- en trainingsproces was efficiënt en het technische ondersteuningsteam reageert altijd. Onze productie-efficiëntie is aanzienlijk verbeterd sinds de installatie van de Bare Vacuum Type PCB Loader.' — Fabrikant van LED-verlichting, Saoedi-Arabië
'De precisie van de lader en de gemakkelijke integratie met onze bestaande lijn maakten hem tot de juiste keuze voor onze behoeften. Hij heeft betrouwbaar gepresteerd in onze productieomgeving met grote volumes.' — Fabrikant van consumentenelektronica
| Kwaliteitscertificeringen
De producten van ICT zijn internationaal erkend en gecertificeerd om aan hoge normen te voldoen, waaronder:
CE-certificering
ISO 9001 Kwaliteitsmanagement
RoHS-naleving
UL-certificering
Deze certificeringen garanderen de hoogste kwaliteit en geven u vertrouwen in de prestaties en veiligheid van onze apparatuur.
| Over ICT – Uw betrouwbare SMT-partner
ICT is een toonaangevende fabrikant van SMT-apparatuur en biedt uitgebreide oplossingen voor de elektronische productie. Ons productassortiment omvat pick-and-place-machines, reflow-ovens, geautomatiseerde printers en PCB-laders. Met een sterk R&D-team en ultramoderne productiefaciliteiten streven we ernaar betrouwbare, hoogwaardige apparatuur te produceren. Onze producten zijn ontworpen met de nieuwste technologie en worden ondersteund door wereldwijde ondersteuning om ervoor te zorgen dat uw productielijn soepel functioneert, ongeacht de locatie.
