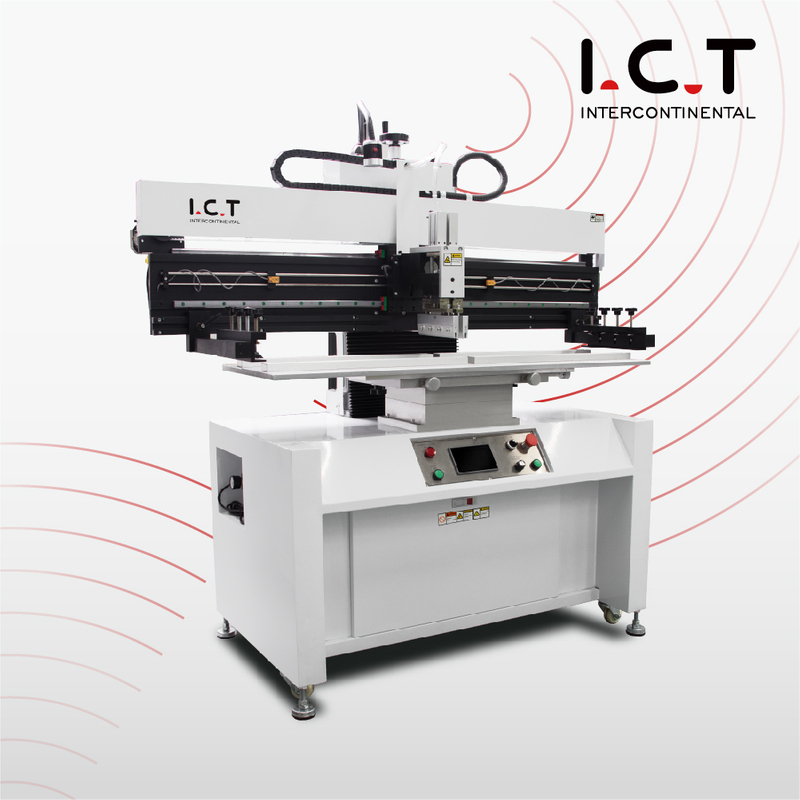

| Betrouwbare SMT semi-automatische stencilprinter voor productie van lange platen
De smt semi-automatische pastadrukmachine gebruikt de SMT semi-automatische stencilprinter als het eerste station in longboard SMT-lijnen. Taiwan TBI lineaire geleidingen en SANYO stappenmotor zorgen voor een stabiele beweging voor een exacte pasta-afzetting. Het ophangwissersysteem plus instelbare bladdruk en -snelheid (met duidelijke meter en controller) zorgen voor gelijkmatige lagen. Modulaire universele bank met uitlijningsapparaat ondersteunt enkel- of dubbelzijdige PCB's van 0,2-6 mm dik. De stencilframe-armen kunnen eenvoudig worden aangepast van 370×470 mm tot 1750×650 mm. De automatische printmodus levert elke cyclus stabiele, efficiënte resultaten op. Met slechts 220 W vermogen en een timing van ≤ 12 seconden is de SMT semi-automatische stencilprintersoldeer ideaal voor LED-strips, serverborden of 5G-modules.
| Functie
De pin en het steunblok moeten geschikte overige onderdelen zijn die passen in elke gatgrootte en lay-out voor enkel- of dubbelzijdige PCB's. Positionering is snel, nauwkeurig en volledig instelbaar. Geïmporteerde stappenmotor plus Taiwanese precisiegeleiderail houden alles stabiel. De zuigmond wordt handmatig omhoog gebracht voor snel bijvullen of reinigen van de pasta, terwijl de limietsensoren de reistijd verkorten. Hierdoor blijven lange planken perfect gefixeerd in de soldeerpasta-drukmachine, zodat de pasta precies blijft waar hij hoort voor de volgende machine.
Directe wisseraansluiting met twee onafhankelijke, zeer nauwkeurige cilinders garandeert een constante druk. Dubbele schuifrails vergrendelen de beweging van de wisser voor perfecte stabiliteit. Aanraakscherm heeft een gebruiksvriendelijke Engelse interface met lesgeven en navigatie. Handmatige, semi-automatische en volledig automatische modi zijn slechts één klik verwijderd. Alle kernonderdelen (Omron, Leuze, SMC, Delta, Samkoon) zijn geïmporteerde topmerken. Dit zorgt ervoor dat de SMT semi-automatische stencilprinter elk bord vlekkeloos plakt met bijna geen bruggen of onvoldoende pads.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een Saoedische LED-fabrikant bestelde bij ICT een complete 1200 mm SMT-lijn, gebouwd rond de SMT semi-automatische stencilprinter, snelle JUKI-placers en L12-oven voor lange LED-buizen. Onze ingenieurs vlogen naar Riyadh, koppelden brede transportbanden aan elkaar, stelden optimale pastaparameters in voor planken van volledige lengte en gaven zeven volle dagen training in het hanteren van lange planken en dagelijkse controles. De lijn bereikte al de volgende ploegendienst de maximale dagelijkse productie, met een perfecte plaatsing van de pastatoevoer en geen soldeerproblemen. De klant was gecharmeerd van de snelle wereldwijde installatie, de supersterke kratten en de duidelijke leerstelling die hun nieuwe fabriek vanaf dag één winstgevend maakten.
| Wereldwijde service- en trainingsondersteuning
ICT levert totale long-board SMT-lijnondersteuning: gratis brede SMEMA-tekeningen, 48-uurs fabrieksverouderingsvideo, on-site bandverbinding, 7-10 dagen operator bootcamp, een jaar durende kit met reserveonderdelen, onbeperkte cameradiagnostiek op afstand en regelmatige opbrengstaudits. Twintig technici bedienen 72 landen met een eerste antwoord binnen 4 uur en een 24/7 noodlijn. Elke SMT semi-automatische stencilprinter doorstaat een uitgebreide volledige inbrand- en 100%-inspectie in onze ISO9001-fabriek van 12.000 m². Klanten krijgen solide PCB-assemblagelijnen, een snelle ROI en partners die samen groeien.
| Klantrecensies
Meer dan 1600 long-board SMT-lijnen in 72 landen draaien op ICT. Ze prijzen op maat gemaakte breedbandplannen voor grote vloeren, extra stevige kratten voor de zeescheepvaart, lessen van een week waardoor operators als experts kunnen printen, directe oplossingen op afstand die hele diensten besparen en maandelijkse bezoeken die de UPH met 20% verhogen. Fabrieken blijven uitbreiden omdat volledige zorg een hogere first-pass-opbrengst, minder schroot en echte vriendschap op de lange termijn betekent.
| Certificeringen en normen
Elke SMT semi-automatische stencilprinter is voorzien van CE, RoHS, ISO9001:2015 en meerdere patenten. Wide-board tests en 100% controles voldoen aan de EU-, Amerikaanse en mondiale normen voor PCB-assemblagelijnen. Deze bewijzen een veilige verwerking van pasta, naadloos breed docken, duurzame onderdelen en een groene werking – volledig vertrouwen vanaf het eerste lange board.
| Over ICT-bedrijf en onze fabriek
ICT, opgericht in 2012, is uitgegroeid tot een vertrouwde full-SMT-oplossingspartner die meer dan 1600 klanten in 72 landen bedient. Onze ultramoderne fabriek van 12.000 m² in Dongguan heeft 89 gepassioneerde medewerkers en 20 senior ingenieurs in dienst die elke machine ontwerpen, produceren en rigoureus testen volgens de ISO9001-normen. Met 8 buitenlandse kantoren en lokale magazijnen over de hele wereld garanderen we reserveonderdelen en on-site technische ondersteuning binnen 48 uur, waar ook ter wereld. We leven volgens integriteit, eenvoud, openheid, coördinatie en delen – het leveren van eerlijke prijzen, razendsnelle reacties, levenslange gratis software-upgrades en echt partnerschap dat elke klant helpt duurzame groei te bereiken.
