| Loodvrije golfsoldeermachine voor DIP-productielijn
De loodvrije golfsoldeermachine uit de ICT W-serie is de volwassen kernapparatuur voor THT-assemblagelijnen en DIP-productielijnen wereldwijd. Deze loodvrije golfsoldeermachine combineert een Japans Kuroda-mondstuk, horizontale onafhankelijke verwarmingszones en een slim energiebesparend ontwerp om uitstekende bevochtiging te bereiken met een minimaal energieverbruik. Met een normaal vermogen van slechts 7 kW en een optioneel stikstofsysteem voldoet hij perfect aan de behoeften van auto-elektronica, slimme meters en industriële besturingskaarten. Na jaren van succesvolle werking in duizenden fabrieken is deze loodvrije golfsoldeermachine de eerste keuze geworden voor klanten die een betrouwbare dubbelplatformgolfsoldeermachine of golfsoldeermachine voor grote onderdelen nodig hebben.
| Functie
Het Japanse Kuroda Seiko-mondstuk met verstelbaar vernevelingsgebied en piramidefilter zorgt keer op keer voor een stabiele, economische fluxcoating. Digitale stroomregeling en drukstabiele klep verminderen fluxverspilling dramatisch, waardoor de kamer schoon blijft in drukke DIP-productielijnen met loodvrije golfsoldeermachines.
Onafhankelijke oververhittingsbeveiliging van derden plus PLC+PID-regeling met gesloten lus bieden volledige veiligheidsback-up. Realtime monitoring en automatische noodstop beschermen operators en apparatuur tijdens continu gebruik van de loodvrije golfsoldeermachine.
Horizontale onafhankelijke verwarmingszones met gesloten heteluchtpad en gelijkrichterplaten garanderen een perfect uniforme temperatuur over het hele bord. Het opwarmen duurt slechts 15 minuten en het normale vermogen blijft op 7 kW – de meest efficiënte prestatie onder vergelijkbare Double Platform Wave-soldeermachines en Wave-soldeermachines voor grote onderdelen.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||
| DIP-lijnapparatuurlijst

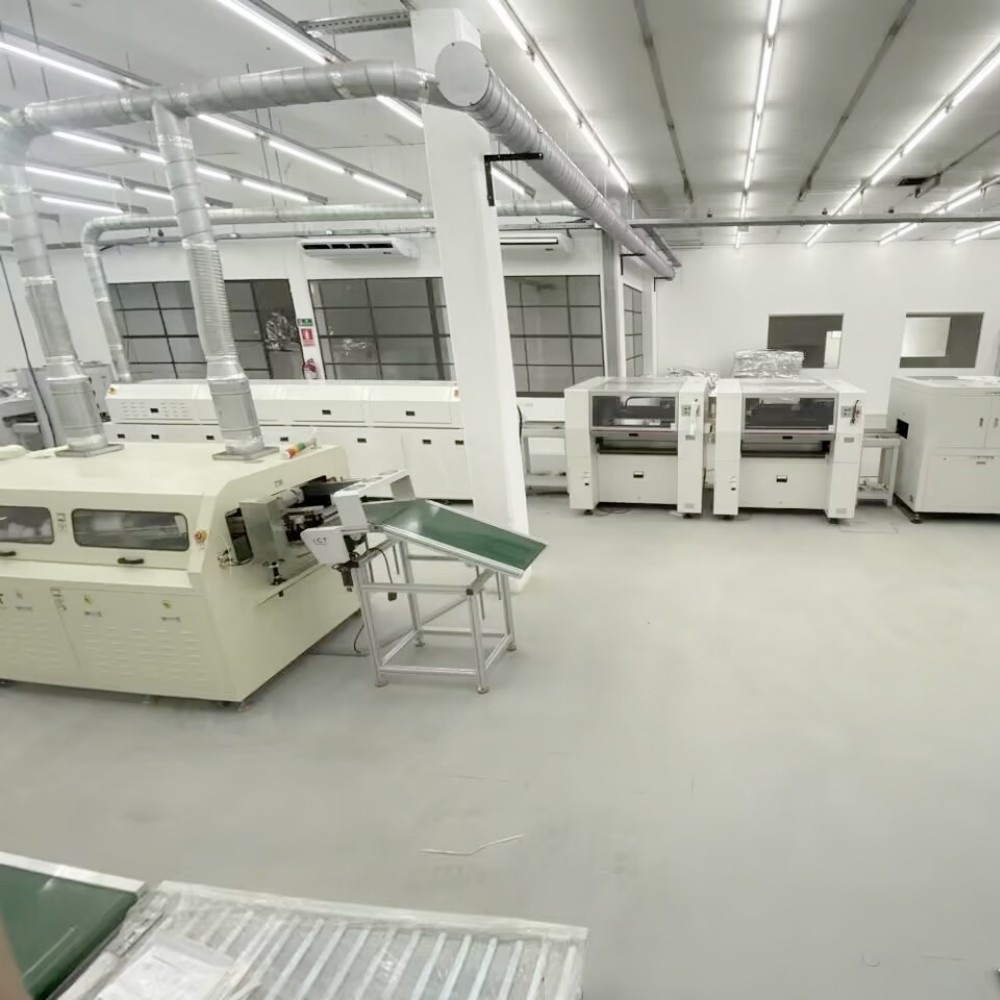

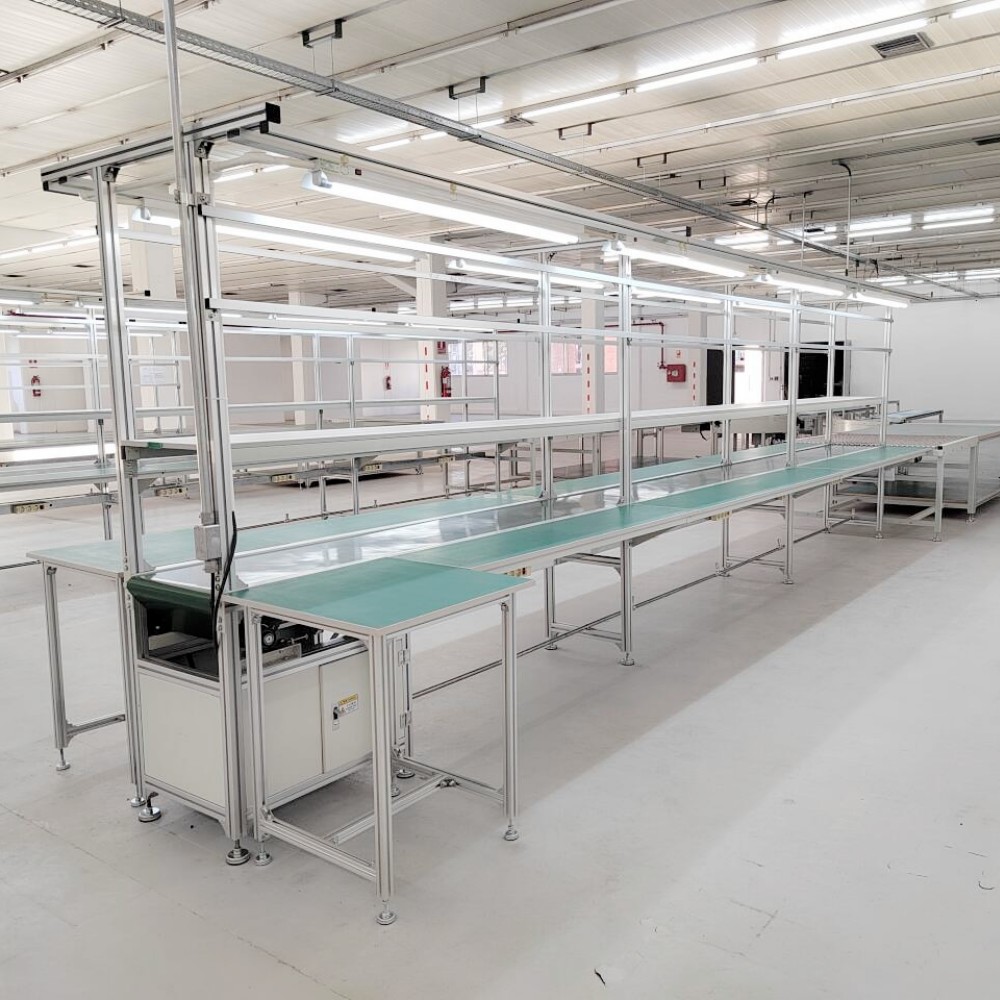

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
ICT-ingenieurs gingen naar Uruguay om de loodvrije golfsoldeermachine uit de W-serie te installeren en in bedrijf te stellen voor een fabrikant van slimme meters. De klant beheert een DIP-productielijn met grote volumes en had behoefte aan stabiel loodvrij solderen voor complexe PCB's met grote onderdelen. Nadat ons team de installatie en de operatortraining had voltooid, bereikte de machine de volle snelheid met slechts 7 kW bedrijfsvermogen en een perfecte verbindingskwaliteit. De klant deelde een video waarin te zien is hoe de loodvrije golfsoldeermachine soepel draait in de THT-assemblagelijn, waarbij hij de lage energiekosten, het eenvoudige onderhoud en de uitstekende after-salesondersteuning prees. Dit slimme meterproject in Uruguay is een succesvolle referentie geworden voor veel Latijns-Amerikaanse DIP-lijnen.
| Deskundige diensten en training
ICT biedt een compleet servicepakket voor elke loodvrije golfsoldeermachine – van lijnplanning en installatie tot professionele training en 7×24 wereldwijde technische ondersteuning. Onze ervaren ingenieurs zorgen ervoor dat uw THT-productielijn met de hoogste efficiëntie en zonder risico draait.
| Klant lof
Klanten over de hele wereld prijzen onze loodvrije golfsoldeermachine vanwege de uitstekende stabiliteit, extreem lage bedrijfskosten en perfecte soldeerkwaliteit op grote componenten. Ze waarderen vooral de snelle wereldwijde respons, de solide exportverpakking en de uitstekende prijs-kwaliteitsverhouding in vergelijking met andere Double Platform Wave-soldeermachines.
| Kwaliteitscertificeringen
Elke ICT-loodvrije golfsoldeermachine is voorzien van CE-, CCC-, UL-, RoHS- en ISO9001-certificeringen plus meerdere uitvindingsoctrooien, en voldoet volledig aan de strengste internationale veiligheids- en milieunormen voor THT-productielijnen.
| Over ICT-bedrijf en fabriek
ICT is een professionele totaalaanbieder van oplossingen voor SMT- en DIP-productielijnen met meer dan 25 jaar ervaring. Onze 12.000 m² grote fabriek in Dongguan heeft 89 medewerkers, waaronder 20 ingenieurs. We ontwerpen en produceren alles in eigen huis en bedienen ruim 1600 klanten in 72 landen. Strenge kwaliteitscontrole en voortdurende innovatie maken ons de meest vertrouwde partner voor hoogwaardige loodvrije golfsoldeermachines wereldwijd.
