Ontdek de veelzijdige ICT X-7200 röntgenmachine voor SMT-inspectieoplossing

Delen op:

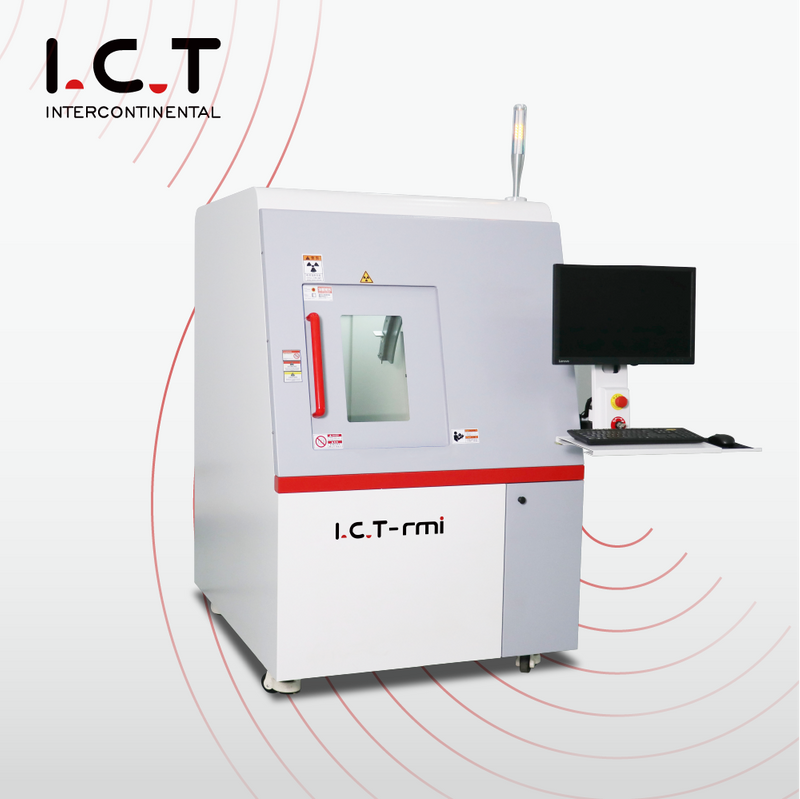

Ontdek de veelzijdige I.C.T X-7100 röntgenmachine voor SMT-inspectieoplossing

I.C.T X-7100 inspectiemachine kent diverse toepassingen.Het wordt vaak gebruikt voor het testen van elektronische componenten, het meten van het aantal luchtbellen, het detecteren van kortsluiting in een open circuit, soldeerverbindingsproblemen, scheuren van vreemde stoffen, enz.

Model:
X-7100
product Merk:
I.C.T
product Code:
X-ray inspection machine

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Ontdek de veelzijdige I.C.T X-7100 röntgenmachine voor SMT

Overzicht

SMT offline röntgen X-7200

De I.C.T X-7100 röntgeninspectiemachine is uw vertrouwde partner bij het waarborgen van de kwaliteit en betrouwbaarheid van elektronische componenten.Dit geavanceerde apparaat is ontworpen voor een breed scala aan toepassingen en vormt een hoeksteen van de moderne elektronicaproductie.

Toepassingen voorbij grenzen:

Interne structuurtesten: Duik diep in de interne structuur van elektronische componenten, ontdek verborgen gebreken en zorg voor structurele integriteit.

Meting van bellenleegtesnelheid: Meet nauwkeurig het aantal luchtbellen, een kritische parameter bij de productie van elektronica.

Circuitanalyse: Detecteer circuitproblemen zoals kortsluiting, open circuits, onregelmatigheden in de soldeerverbinding en ontbrekend soldeerwerk.

Identificatie van vreemde voorwerpen: Identificeer en elimineer vreemde stoffen in elektronische componenten.

Barstdetectie: Ontdek verborgen scheuren in elektronische structuren en waarborg de productkwaliteit.

Naadloos onderhoud en duurzaamheid:

Handig onderhoud: Geniet van het onderhoudsgemak, zorg voor minimale stilstand en maximaliseer de productiviteit.

Lange levensduur: Reken op de X-7100 voor jarenlang betrouwbaar gebruik, waardoor het een waardevolle investering op lange termijn is.

Gebruiksvriendelijke bediening:

Vereenvoudigde gebruikersinterface: Stroomlijn de werkzaamheden met een eenvoudige interface, waardoor de trainingstijd voor operators wordt verkort.

Hoge herhaalbaarheid: bereik consistente en betrouwbare detectieresultaten en voldoet aan de eisen van hoogwaardige productie.

360 graden inspectie:

Maximale kijkhoek: Met een maximale kijkhoek van 60 graden laat deze machine geen ruimte voor verborgen gebreken, waardoor een uitgebreid monsteronderzoek wordt gegarandeerd.

Ervaar de uitmuntendheid van de I.C.T X-7100 röntgenmachine voor SMT.Verbeter uw kwaliteitscontroleprocessen, verhoog de productiviteit en handhaaf de hoogste normen voor de productie van elektronica.

Ontdek de geavanceerde mogelijkheden van onze röntgenmachine, op maat gemaakt voor SMT-toepassingen:

CNC-programma voor batchdetectie:

Onze röntgenmachine beschikt over een CNC-programma dat geautomatiseerde batchdetectie mogelijk maakt, waarbij verschillende monsterposities moeiteloos en nauwkeurig worden gescand.

Arrayfunctie voor consistentie:

De array-functie zorgt voor consistente inspecties van monsters met vaste posities en uniforme tussenruimte, waardoor uw kwaliteitscontroleproces wordt gestroomlijnd.

Lengte- en breedtemeting:

Met de mogelijkheid om de lengte en breedte van specifieke gebieden binnen de detectiezone te meten, kunt u dimensionale details vaststellen die cruciaal zijn voor de kwaliteitsbeoordeling.

Visuele navigatie-interface:

Onze machine is uitgerust met een gebruiksvriendelijke visuele navigatie-interface, waarmee u het detectiegebied nauwkeurig kunt positioneren, waardoor de nauwkeurigheid van uw inspecties wordt vergroot.

Ervaar het gemak en de nauwkeurigheid van onze röntgenmachine voor SMT, ontworpen om te voldoen aan de eisen van de moderne elektronicaproductie.

Joystickbediening

Programmeringscontrole

Optioneel: Digitale HD X-RAY platte detector

Röntgenbuis

Werkingsprincipe van Röntgeninspectiemachine

De computer regelt de intensiteit van de röntgenbuis die door de röntgenstraal wordt uitgezonden, dringt het geteste object binnen, bereikt de detector en de beeldacquisitiekaart converteert het signaal en stuurt het terug naar de computer.

Sollicitatie van röntgeninspectiemachine :

SMT, BGA, PCBA-assemblage, router, lithiumbatterij, kabelboom, walsdraad, display, zekering, elektronische componenten, auto-onderdelen, fotovoltaïsche energie, aluminiumspuitgieten, kunststofgieten, keramiek, andere speciale industrieën.

Router

Walsdraad

Elektronisch harnas

Elektronische sensor

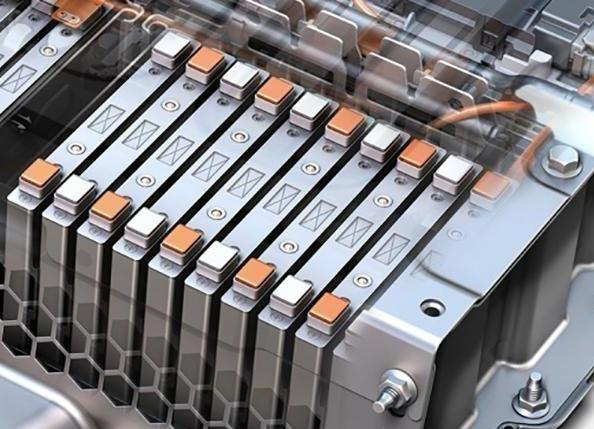

Batterijbeschermingsbord

Weergave

Lithium batterij

Samensmelten

Specificatie van röntgeninspectiemachine:

Item	Model	I.C.T X-7100
Röntgenbuis	Type	Gesloten buis
	Spanning	90 kV
	Elektrische stroom	200uA
	Ruimtelijke resolutie	5μm
Plat paneel	Methode voor het vastleggen van afbeeldingen	Digitale beeldverwerking op plat paneel
	Nauwkeurigheid van beeldvorming	85μm
	A/D-conversie gekwantiseerde dichtheidswaarde	16-bits (65536)
	Oplossing	1280*1024px
	Framesnelheid van acquisitie	30 FPS
Systeem	Vergroting	200x
	Besturingssysteem	Windows 10
	Stroom	AC110-220V, 50-60HZ, 1200W
	Stralingsveiligheidstest	<1 uSV/H
Structuur	Max.Grootte laden	540 mm * 540 mm
	Max.Inspectiegebied	510 mm * 510 mm
	Max.Gewicht laden	≤10kg
	Rotatiehoek platform	60°
	Dimensie	110013601750mm
	Gewicht	950 kg
	Platformbeweging	Automatisch / Handmatig
