ICT-510
I.C.T
PCB Laser Marking
| Hoeveelheid: | |
|---|---|

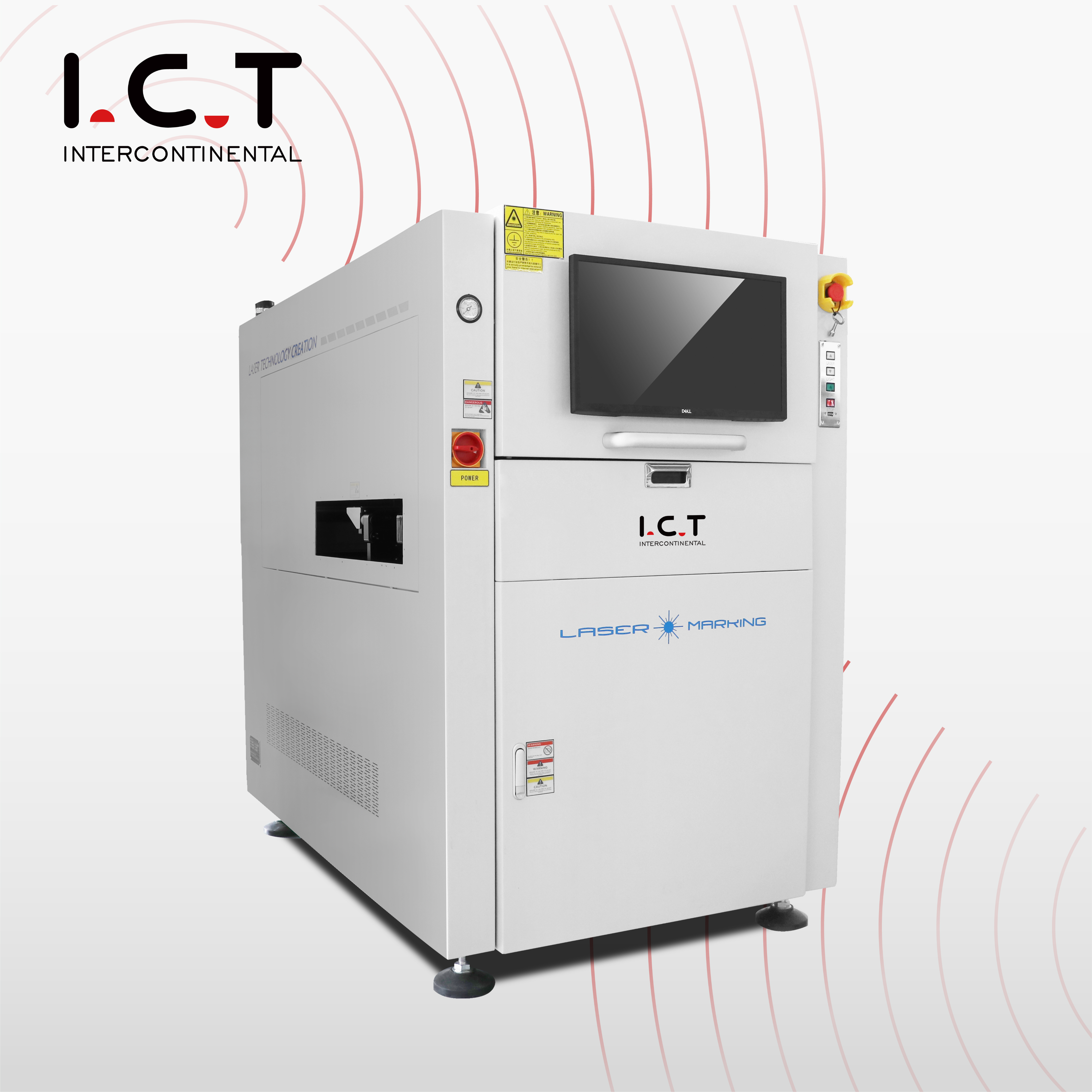

| CO2-lasermarkeermachine
De ICT CO2-lasermarkeermachine zorgt voor een stabiele, snelle en nauwkeurige markering van PCB's. Het ondersteunt UV-, groene, glasvezel- en CO2-lasertypes, die QR-codes, barcodes en afbeeldingen op de bovenste en onderste PCB-oppervlakken kunnen afdrukken. Software maakt het instellen van taken, het automatisch lezen van codes en alarmmeldingen voor onleesbare markeringen mogelijk. Dankzij MES- en ERP-integratie registreert en retourneert de machine productiegegevens in realtime. Ideaal voor elektronicafabrikanten die betrouwbare, snelle en traceerbare PCB-markering nodig hebben.
| Kenmerk van SMT-lasermarkeermachine
Multi-lasermogelijkheden
Ondersteunt CO2-, glasvezel-, UV- en groene lasers. Elke laser is in de fabriek gekalibreerd met automatische Z-asaanpassing. Geschikt voor diverse printplaatmaterialen, van FR4 tot metalen en kunststof oppervlakken.
Snelle en nauwkeurige markering
Uitgerust met een snelle trilspiegel en CCD-positioneringssysteem. De markeerprecisie bereikt ±0,05 mm, waardoor elke code, tekst of logo nauwkeurig en leesbaar is.
Geïntegreerde software en automatisering
Software maakt eenvoudige taakbewerking, positionering op meerdere punten en MES/ERP-integratie mogelijk. Automatische codelezing registreert de resultaten en activeert alarmen voor eventuele markeerfouten, waardoor fouten worden verminderd en de traceerbaarheid wordt verbeterd.
Milieuvriendelijke bediening
Geen verbruiksartikelen, onderhoudsvrij en veilig voor het milieu. Anti-herdrukfuncties voorkomen dubbele markeringen. Zowel offline als online modi worden ondersteund voor flexibele productie.
| SMT-lasermarkeermachinespecificatie
| Artikel | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| PCB-flipfunctie | Binnenkant PCB-Flipper | Binnenkant PCB-Flipper | Nvt | Nvt |
| Max PCB -maat | L380×B380mm | L510×B450mm | L510×B400mm | L510×B460mm |
| Markeringsbereik | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| Dimensie | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| Gewicht | 700 kg | 800 kg | 750 kg | 800 kg |
| PCB -dikte | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Snelheid markeren | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Lasertype | UV-laser, Groene laser, Fiberlaser, CO2-laser | |||
| Lasergolflengte | UV: 355 nm, groen: 532 nm, vezel: 1064 nm, CO2: 10600 nm | |||
| Laserkracht | UV: 3W (5/10W optie), Groen: 10W, Vezel: 20W, CO2: 30W | |||
| Laser Z-as hijsen | Automatisch | |||
| Markeringsprecisie | ± 0,05 mm | |||
| PCB-veiligheidshoogte | Bovenkant <25 mm; Bodem <20mm | |||
| Toepasselijk product | QR-code, PCB-inkt, groen/blauwe inkt, koper, aluminium, enz. | |||
| Positiesysteem | CCD+MARK | |||
| Bedrijfsmodus | Laser X/Y-beweging | |||
| Karaktertype | TrueType-, JSF-, SHX- en DMF-lettertypen | |||
| Minimale tekenhoogte | 0,1–0,4 mm | |||
| Transportsnelheid | 0–4500 mm/min | |||
| Stroom | AC220V, 50/60Hz, totaal 3000W | |||
| Luchtdruk | 0,5–0,6 MPa | |||
| Standaard | Rookzuiveraar | |||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT levert kant-en-klare SMT-, DIP- en coatinglijnen die PCB-laders/-unloaders, zeefdruk, pick-and-place, SPI/AOI-inspectie, reflow, golfsolderen, coating, distributie, transportbanden en reinigingsstations combineren. Elke lijn is geoptimaliseerd voor hoge efficiëntie, producttraceerbaarheid en kwaliteitscontrole. MES/ERP-integratie zorgt voor het geautomatiseerd volgen van werk, batches en materialen. Wereldwijde installatie, training en ondersteuning zorgen voor een naadloze fabriekswerking, minimale downtime en consistente productie in alle workflows voor de elektronicaproductie.
| Klantsuccesvideo
ICT ondersteunde een grote elektronicafabrikant in Oezbekistan. De klant bouwde een fabriek voor de productie van PCB's, SSD's en geheugenmodules. Van lijnopstelling tot productietesten begeleidden ICT-ingenieurs SMT-, DIP- en coatinglijnintegratie, inclusief markering, plaatsing, SPI, AOI en reflow. De klant benadrukte snelle probleemoplossing, technische begeleiding, veilige verpakking en hoge betrouwbaarheid. De geïntegreerde oplossing verbeterde de traceerbaarheid, productie-efficiëntie en algehele lijnprestaties, waardoor consistente output van hoge kwaliteit mogelijk werd.
| Professionele training en ondersteuning
ICT biedt volledige ondersteuning op locatie, inclusief installatie, inbedrijfstelling en training van operators. Ingenieurs leren laserbediening, lijnintegratie en onderhoudsroutines. Training zorgt voor een veilige, efficiënte werking en vermindert de stilstandtijd. Klanten krijgen meer vertrouwen bij het beheren van volledige SMT-, DIP- en coatinglijnen, met onmiddellijke toegang tot wereldwijde ondersteuning voor probleemoplossing en workflowoptimalisatie.
| Klant lof
Klanten prijzen ICT-ingenieurs om hun professionaliteit, reactievermogen en duidelijke begeleiding. De CO2-lasermarkeermachines worden geprezen om hun precisie, betrouwbaarheid en integratiegemak. Klanten waarderen veilige verpakking, snelle probleemoplossing en operationele efficiëntie. De combinatie van betrouwbare apparatuur en responsieve ondersteuning zorgt voor een soepele inbedrijfstelling en productie van hoge kwaliteit.
| Onze certificering
De ICT CO2-lasermarkeermachines zijn voorzien van CE-, RoHS-, ISO9001-certificeringen en meerdere patenten. Compliance garandeert veiligheid, betrouwbaarheid en hoge prestaties. Klanten kunnen de machine vol vertrouwen integreren in SMT-lijnen, waardoor nauwkeurige, traceerbare en duurzame markering op PCB's wordt bereikt.
| Over ons en fabriek
ICT beschikt over een groot R&D- en productieteam dat ruim 1.600 klanten in meer dan 70 landen bedient. Strenge kwaliteitscontrole- en inspectieprocedures zorgen ervoor dat elke machine aan hoge normen voldoet. Wereldwijde technische ondersteuning biedt snelle reacties en levenscyclusbeheer. De ervaring en groei van ICT maken kant-en-klare SMT-, DIP- en coatingoplossingen mogelijk, waardoor wereldwijd een efficiënte, traceerbare en hoogwaardige elektronicaproductie wordt geleverd.
