ICT-6561
I.C.T
| Hoeveelheid: | |
|---|---|

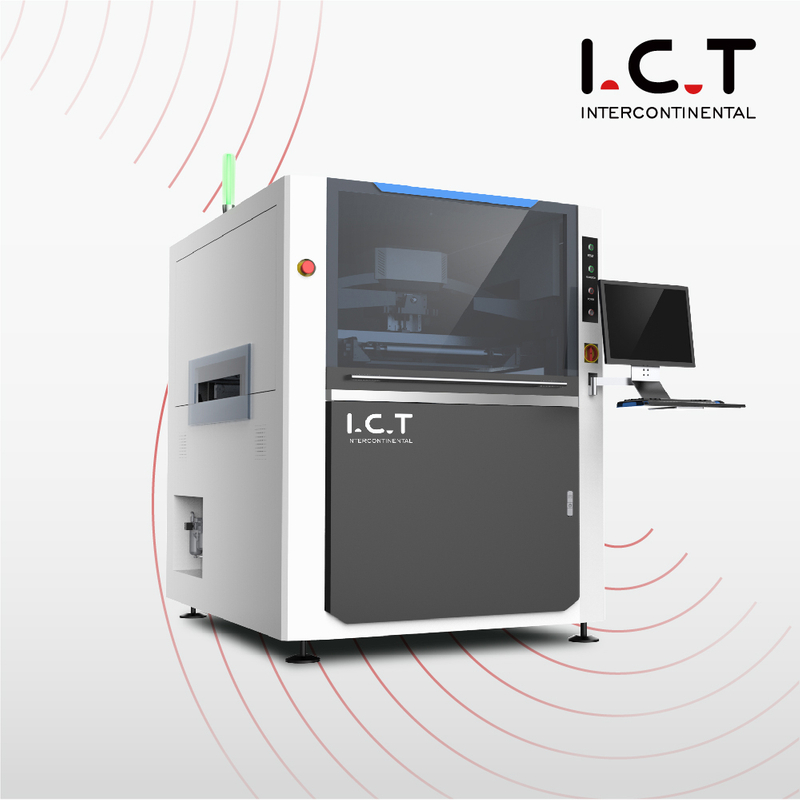

| Zeer nauwkeurige automatische roestvrijstalen stencilprinter
Op zoek naar een betrouwbare stencilprinter SMT die een einde maakt aan verspilling en herbewerking? De ICT-6561 automatische roestvrijstalen stencilprinter is de perfecte keuze voor high-mix LED-verlichting, auto-elektronica en 5G-apparaatlijnen. Hij print in slechts 7 seconden schone, volledige soldeerverbindingen op platen tot 650×610 mm. Automatische pasta-toevoeging, realtime drukbalans, vacuümfixatie en reiniging in drie standen houden de kwaliteit stabiel, zelfs tijdens nachtdiensten. SPI closed-loop met één klik lost problemen op voordat ze zich voordoen. Duizenden fabrieken kiezen voor deze SMT-machine met precisie-stencilprinter omdat deze gewone lijnen in slimme fabrieken verandert en toch gemakkelijk te gebruiken en te onderhouden is.
| Functie
Bent u de ongelijke soldeerverbindingen en het voortdurend nabewerken beu? De ICT-6561 automatische roestvrijstalen stencilprinter maakt gebruik van een hangende boogbrugprintkop met onafhankelijke dubbele motoren. Druksensoren balanceren de linker- en rechterwisser in realtime, zodat elke soldeerverbinding van SMT-stencilprinters er precies hetzelfde uitziet – ideaal voor 01005-componenten in LED-drivers en auto-ECU's. De OPC-rakeloptie voorkomt dat de pasta op het sjabloon uitdroogt, waardoor materiaal wordt bespaard en de kwaliteit perfect blijft van het eerste bord tot het tienduizendste bord.
Grote LED-panelen en flexibele printplaten lopen altijd vast in oude printers? Onze unieke anti-vastzittende riem plus vacuümplatform houdt elke plank plat en beweegt soepel in elke richting. Verander in minder dan 5 minuten van telefoonborden van 50 x 50 mm naar tv-achtergrondverlichting van 650 x 610 mm. Magnetische pinnen en automatische Z-druk beschermen dunne substraten, waardoor deze stencilprinter SMT de veiligste keuze is voor hoogwaardige auto- en medische producten.
Heb je er een hekel aan om de rij te stoppen om het stencil met de hand af te vegen? Droog-nat-vacuümreiniging in drie modi plus CCD-gatinspectie is binnen enkele seconden voltooid. Speciale spray bespaart alcohol en papier, terwijl krachtig vacuüm alle resten verwijdert. Wanneer SPI een klein probleem ontdekt, reinigt de automatische roestvrijstalen stencilprinter zichzelf na slechts drie platen. Fabrieken melden een first-pass rendement van 99,9% en nul nachtelijke defecten.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine/ labelmonteerder /inkjetprinter |
| Casestudy over klantsucces
In Tadzjikistan zocht een snelgroeiende LED-verlichtingsfabriek naar een 'precisie-stencilprinter SMT-machine' en koos voor ICT. Ze kochten twee volledige SMT-lijnen, een DIP-, een coating-, een distributie- en een assemblagelijn voor LED-lampen. In de video ziet u hoe onze monteurs de volgende dag aanvliegen, veilige houten kratten uitladen, de ICT-6561 automatische roestvrijstalen stencilprinter in enkele uren installeren en lokale operators trainen totdat ze zelfstandig 800 bollen/uur bereiken. Slotscène: heldere LED-producten verlichten de showroom terwijl de eigenaar zegt: 'De soldeerkwaliteit van ICT SMT-stencilprinters is beter dan die van Europese merken, en de service is 10 keer sneller!'
| Wereldwijde service- en trainingsondersteuning
Koop een ICT automatische roestvrijstalen stencilprinter en krijg een echte partner voor het leven. Gratis installatie ter plaatse + 3-daagse operatortraining waar ook ter wereld. Engels/Russisch/Spaanse ingenieurs vervoeren reserveonderdelen en arriveren binnen 48 uur in Azië/Europa, ergens anders binnen een week. 24/7 WeChat-videoondersteuning lost 90% van de problemen op in 10 minuten. Gratis levenslange software-upgrades, 2 jaar garantie op belangrijke onderdelen, diagnose op afstand en preventieve onderhoudsplannen zorgen ervoor dat uw uptime boven de 99% blijft. Meer dan 1600 fabrieken vertrouwen ons omdat wij net zoveel om uw winst geven als om die van ons.
| Klantrecensies
'Sjabloonprinter SMT' gezocht en ICT gevonden – beste beslissing ooit! Ingenieur heeft nachtalarm via telefoon binnen 5 minuten opgelost.' (LED-fabriek in Rusland) 'Precisie-stencilprinter SMT-machine drukt 01005 perfect af, geen herbewerking gedurende drie maanden!' (Vietnam automotive) 'Houten kist + ijzeren frame arriveerde na 45 dagen zeevervoer - zelfs geen krasje.' (Mexico consumentenelektronica) 'Soldeerpastabesparing op SMT-stencilprinter heeft de machine binnen 45 dagen terugbetaald. 8 maanden!' (India 5G-modulemaker)
| Certificeringen en normen
Elke automatische roestvrijstalen stencilprinter van ICT is voorzien van CE, RoHS, ISO9001:2015 en meer dan 30 uitvindingsoctrooien (boogreiniging, antibotsing, drukcontrole, transportsystemen). Een verouderingstest van 72 uur bij volledige belasting + 100% AOI-inspectie vóór verzending betekent dat u apparatuur zonder risico ontvangt. Deze certificaten bewijzen dat we voldoen aan de strengste automotive IATF16949 en medische normen – kies voor ons en doorsta gemakkelijk elke klantenaudit.
| Over ICT-bedrijf en onze fabriek
ICT is niet zomaar een machineverkoper – wij helpen u winstgevende fabrieken te bouwen van 0 tot 1. 12.000 m² modern Dongguan-park met volledige eigen R&D, plaatwerk, schilderwerk en assemblage. 89 medewerkers (20 ingenieurs) groeit jaarlijks met 40% en bedient meer dan 1600 klanten in 72 landen. Wij bieden gratis lijnlay-outontwerp, ROI-berekening, financieringshulp, kant-en-klare projecten en continue procesoptimalisatie. Strenge merkcomponenten uit Japan en Duitsland + compleet kwaliteitssysteem garanderen dat elke stencilprinter SMT perfect blijft. Werk samen met ICT en zie hoe uw productiecapaciteit verdubbelt terwijl defecten verdwijnen. Welkom om onze fabriek op elk gewenst moment te bezoeken - uw succes is ons succes.
