PCB Laser Marking
| Hoeveelheid: | |
|---|---|

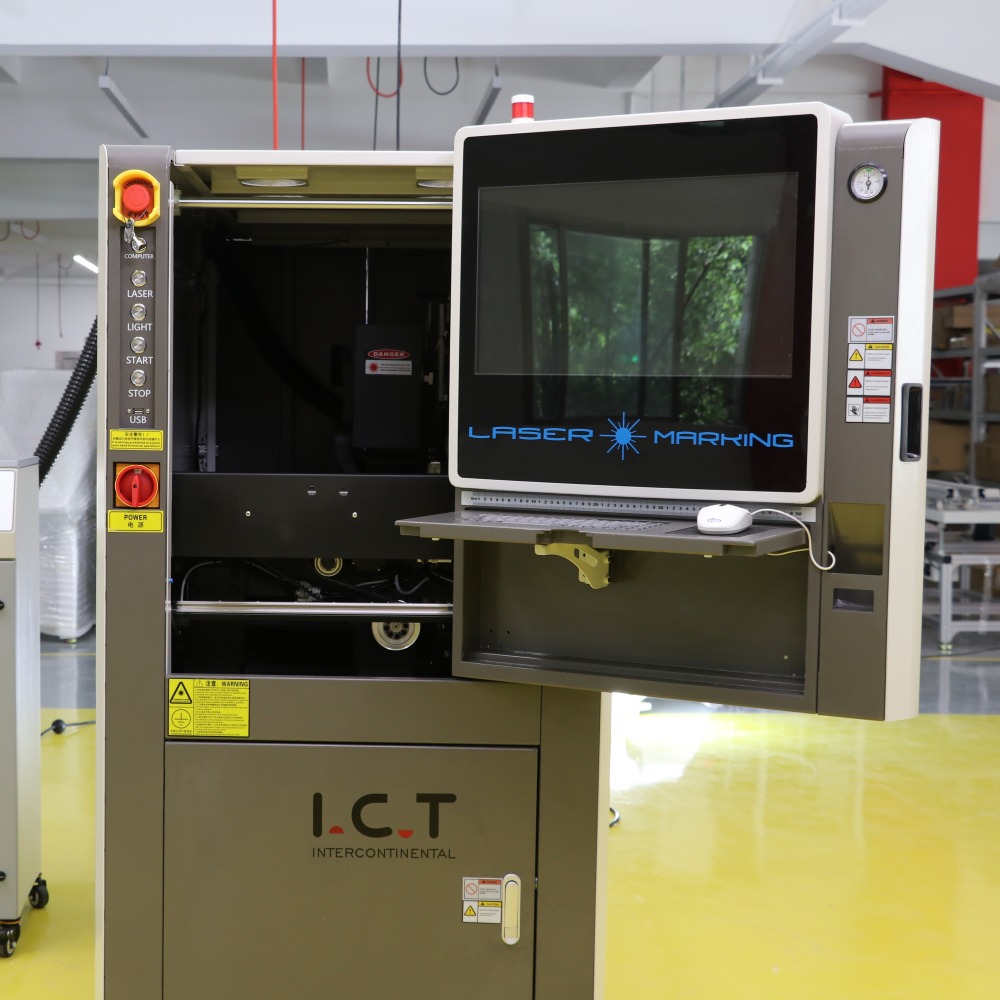

| Solide PCB-markering met lasertechnologie
Deze lasermokdrukmachine markeert PCB's permanent met barcodes, QR-codes, tekst of patronen in de elektronicawereld. Het is gebouwd voor SMT-lijnen, maakt eenvoudig verbinding en verzendt gegevens in realtime naar MES-systemen. Vier modellen bestrijken plaatformaten tot 510 bij 460 mm, met een nauwkeurigheid van ±0,05 mm. Kies UV-, groene, fiber- of CO₂-lasers, afhankelijk van het materiaal dat u gebruikt: FR4, metalen, kunststoffen of gevoelige coatings. De optie voor een fiberlasermarkeermachine van 30 watt geeft sterke, duurzame resultaten op metalen en sporen. Geen inkt, geen etiketten, geen herdrukken per ongeluk. Het verlaagt de kosten, houdt de winkel schoner en voldoet aan strenge regels voor het volgen van producten in drukke productieprocessen.
| Functie
Gebouwd voor het laatste aandrijfsysteem
De machine staat op een boogbrugframe met kogelomloopspindels en zware geleidingen van betrouwbare makers als TBI en HIWIN. Twee afzonderlijke servomotoren sturen de X- en Y-as zelfstandig aan, waardoor stabiele, exacte bewegingen over het werkgebied mogelijk zijn. Gesloten tankkettingen buigen zonder te blijven hangen, en extra profielen zorgen voor een gelijkmatige beweging. Een eenvoudige stofkap blokkeert het gruis en vermindert hoe vaak u dingen moet schoonmaken of repareren. Werknemers in hardlopende SMT-fabrieken rekenen dag in dag uit op deze opstelling: het houdt stand en vraagt weinig terug tijdens lange diensten.
Betrouwbaar markeersysteem
Kies uw laser (UV, groen, glasvezel of CO₂) die past bij de borden die u maakt. Elk type heeft een stabiele straal, gaat vele jaren mee en stelt scherp. De fabriek bepaalt het focuspunt vóór verzending, dus er is geen aanpassing nodig; de Z-as gaat vanzelf omhoog. De koeling komt overeen met welke laser u ook kiest, zodat deze koel blijft onder belasting. Extra balkvormen zijn geschikt voor oneven oppervlakken of krappe plekken. Dit systeem zet dag in dag uit schone, leesbare markeringen op elke printplaat, zelfs als de lijn op volle snelheid draait.
Zorgvuldig transport door de machine
Een ingebouwde flip draait dubbelzijdige planken zonder extra stappen wanneer dat nodig is. Rails worden geleverd in secties met ESD-riemen die voorkomen dat statische elektriciteit onderdelen beschadigt. Met sterke synchrone riemen kunt u de snelheid precies goed voor de lijn instellen. De spanning blijft gelijk met speciale afstellers, zodat de riemen nooit slippen of ongelijkmatig slijten. Kogelomloopspindels en massieve assen maken de rails breder of smaller, waardoor alles recht van voren naar achteren blijft. Cilinderstops stemmen nauwkeurig af waar de planken stoppen. Dit pad verplaatst PCB's voorzichtig en zeker, zonder storingen en zonder krassen.
Eenvoudige bediening
Alles binnenin is netjes ingedeeld en voorzien van duidelijke bedrading, zodat controles en reparaties snel verlopen. Hoogwaardige servomotoren en aandrijvingen zorgen ervoor dat de bewegingen soepel verlopen en elke keer op dezelfde manier worden herhaald. Tijdens lange runs stroomt er lucht door naar de onderdelen die op natuurlijke wijze afkoelen. Onze eigen besturingskaart werkt stabiel, met weinig problemen en eenvoudig onderhoud. Een afzonderlijke veiligheidsschakelaar schakelt uit als de stroom uitvalt en voldoet daarmee aan de wereldwijde CE- en UL-regels. In echte fabrieken zorgt dit ervoor dat de machine blijft draaien zonder verrassingen of lange stops.
Eenvoudige bedieningselementen
Het scherm toont duidelijke stappen die nieuwe mensen snel oppikken. Het maakt gebruik van echte Windows en bevat veel taakbestanden, dus het wisselen van producten kost weinig tijd. Scannen vult het hele frame en toont de lay-out daar, voor eenvoudige installatie. De camera zit coaxiaal, er is geen afzonderlijk uitlijningswerk nodig. Standaardpoorten haken aan op MES, en op maat gemaakte poorten passen op speciale systemen. Operators besteden minder tijd aan leren en meer tijd aan treeplanken, waardoor de lijn stabiel blijft bewegen.
| Specificatie
| Parameter | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Max PCB -maat | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Markeringsbereik | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| PCB-flipfunctie | Ja (ingebouwde flipper) | Ja (ingebouwde flipper) | Nee | Nee |
| Machineafmeting | 835×1488×1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Machinegewicht | 700 kg | 800 kg | 750 kg | 800 kg |
| Markeringsprecisie | ±0,05 mm (hetzelfde voor iedereen) | ±0,05 mm (hetzelfde voor iedereen) | ±0,05 mm (hetzelfde voor iedereen) | ±0,05 mm (hetzelfde voor iedereen) |
| PCB -dikte | 0,5–5 mm (hetzelfde voor iedereen) | 0,5–5 mm (hetzelfde voor iedereen) | 0,5–5 mm (hetzelfde voor iedereen) | 0,5–5 mm (hetzelfde voor iedereen) |
| Snelheid markeren | <7000 mm/s (hetzelfde voor iedereen) | <7000 mm/s (hetzelfde voor iedereen) | <7000 mm/s (hetzelfde voor iedereen) | <7000 mm/s (hetzelfde voor iedereen) |
| Ondersteunde lasertypen | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) |
| PCB-veiligheidshoogte | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) |
Hoe de laser te kiezen:
UV-laser (355 nm) : Beste voor warmtegevoelige PCB's, FR4-soldeermasker, flexibele circuits. Koude markering, minimale schade, hoog contrast.
Groene laser (532 nm) : Ideaal voor kunststoffen, siliciumwafels, keramiek, reflecterende coatings. Uitstekende absorptie, ultrafijne markeringen, lage hitte-impact.
Vezellaser (1064 nm) : Perfect voor metalen, koper-/aluminiumsporen, metalen PCB's. Diepe, permanente, snelle markeringen met hoog contrast.
CO₂-laser (10600 nm) : Geschikt voor standaard FR4, soldeermasker, organische coatings. Stabiel, goed contrast, kosteneffectief voor stijve platen.
| Volledige SMT-lijnconfiguratie voor echte productie
ICT stelt complete PCBA-lijnen samen die hard werken in auto-, medische en dagelijkse elektronicafabrieken. Borden komen schoon binnen via PCB Magezine-laders , krijgen exacte pasta van autoprinters gecontroleerd door SPI, nemen componenten van SMT-plaatsers op hoge snelheid , solderen vast in Heller-ovens met gelijkmatige hittezones. AOI signaleert gebreken vroegtijdig, transportbanden vervoeren planken zonder problemen, schoonmakers wassen het overgebleven vloeimiddel weg voor sterkere verbindingen, en automatische pastadozen houden het materiaal precies goed vast en verwarmen het. De lasermokdrukmachine start de ketting met duidelijke tracking. Deze hele opzet verhoogt de output, vermindert defecten, verlaagt de kosten en werkt betrouwbaar, met ICT erachter.
| Klantprojectcasus
ICT stuurde ingenieurs naar het buitenland om twee volledige SMT-lijnen te installeren en te testen bij een Noord-Amerikaanse fabrikant van schoonheidsapparaten. Beiden passeerden de fabrieksacceptatie en begonnen schoon met de productie. Op elke lijn draaide onze 30 watt fiberlasermarkeermachine voor permanente codes, plus SMT-printer en SPI, Panasonic mounter, Heller reflow, AOI checker, PCB-transportbanden, PCBA-reiniger en auto-soldeerpasta-verwarmer. Ons team zette machines op, trainde operators, stemde processen af en bleef daar tot alles soepel verliep. Nu bouwt de klant stabiele, hoogwaardige eenheden met volledige tracking en zonder vertragingen.
| Wereldwijde service- en trainingsondersteuning
ICT verzorgt de hele klus: installatie in uw fabriek, opstartcontroles en praktijkgerichte training voor uw personeel. Ingenieurs laten zien hoe u programma's uitvoert, kleine problemen oplost, dagelijks schoonmaakt en de uptime hoog houdt. We stemmen de instellingen af op uw boards en doelen. Na het opstarten lossen snelle telefoontjes of bezoeken problemen snel op en blijven onderdelen gereed. Deze ondersteuning zorgt ervoor dat de lijnen meteen draaien en ervoor zorgen dat ze jarenlang sterk blijven in zware productie.
| Klantervaring en operationele voordelen
Mensen praten over onze technici: deskundig, geduldig en snel in het repareren van zaken tijdens de installatie en training. Ze vinden het leuk dat de machine schoon en stabiel markeert en lijnen zonder problemen past. Verzending wordt strak verpakt en komt veilig aan na lange reizen. Als er vragen rijzen, komen de antwoorden snel en werken ze. Klanten vertrouwen op de apparatuur en de hulp erachter om hun productie solide en op tijd te houden.
| Normen, controle en productiediscipline
Onze machines zijn voorzien van CE voor veilig elektrisch gebruik, RoHS om schadelijke materialen te beperken en ISO9001 voor constante kwaliteitscontrole. Verschillende patenten hebben betrekking op slimme ontwerpen in laserwerk en SMT-verwerking. Deze merken laten de wereld zien dat we veilige, schone, betrouwbare tools bouwen die overal aan de regels voldoen.
| Over ICT-bedrijf en fabriek
ICT heeft een eigen ontwerp- en bouwafdeling in Dongguan, China: 12.000 vierkante meter, 89 medewerkers, 20 technici in dienst. Het begon in 2012, groeide snel en helpt nu meer dan 1.600 klanten in 72 landen. Elke machine ondergaat zorgvuldige controles, van onderdelen tot eindtest, ondersteund door een volledig kwaliteitssysteem. We plannen hele fabrieken, leveren uitrusting, trainen teams en stemmen lijnen af, zodat klanten sterk beginnen en stabiel groeien.
