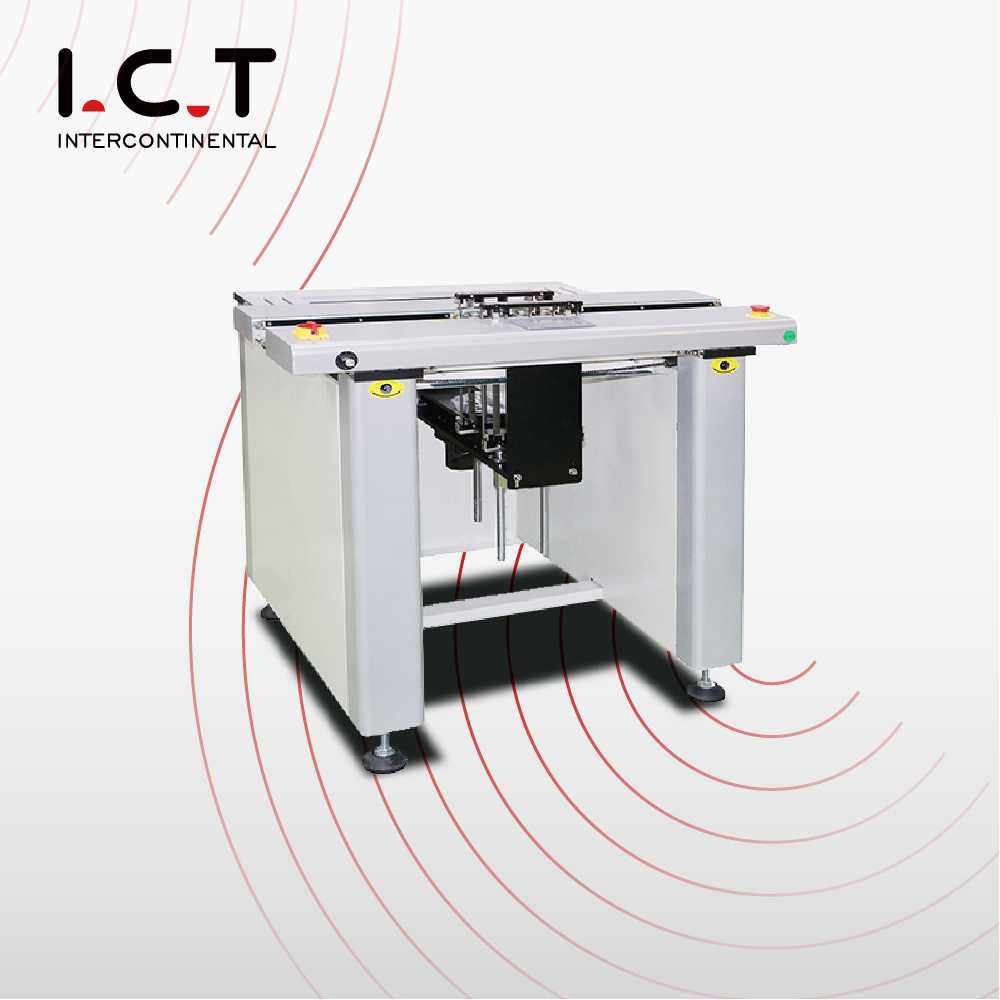

ICT PCB Shuttle Conveyor verplaatst planken snel zijwaarts en zorgt ervoor dat uw SMT-lijn non-stop blijft stromen.
A. Snelle servobeweging in slechts 8-10 seconden
B. Breedteaanpassing met één knop, hetzelfde als de hele lijn
C. Soepel schakelen over 2-5 banen zonder krassen op de planken
D. Volledige SMEMA-handdruk op elke baan
e. Heldere driekleurige torenlichten + alarmzoemer
F. 7-inch touchscreen + PLC supereenvoudige bediening
G. Gratis wereldwijde installatie en training op locatie
I.C.T
| Hoeveelheid: | |
|---|---|
| Snelle PCB-shuttletransporteur voor flexibele SMT-lijnen met meerdere rijstroken
De ICT PCB Shuttle Conveyor is de slimste Smt Line automatische PCB Shuttle Conveyor wanneer u borden onmiddellijk naar verschillende rijstroken moet omleiden. Aangedreven door een uiterst nauwkeurige servomotor, schuift het hele transportgedeelte binnen enkele seconden naar links of rechts, terwijl de printplaat perfect uitgelijnd blijft. Een aluminium frame van luchtvaartkwaliteit, sensoren van topmerken en een Industry 4.0-ready PLC zorgen 24/7 voor een rotsvaste nauwkeurigheid. Breedtesynchronisatie met één knop, volledige CE-bescherming en naadloze SMEMA-communicatie maken elke PCB Shuttle Conveyor een must-have voor high-mix, high-volume elektronicafabrieken over de hele wereld.
| Complete transportbandfamilie met Smart Traverser-oplossingen

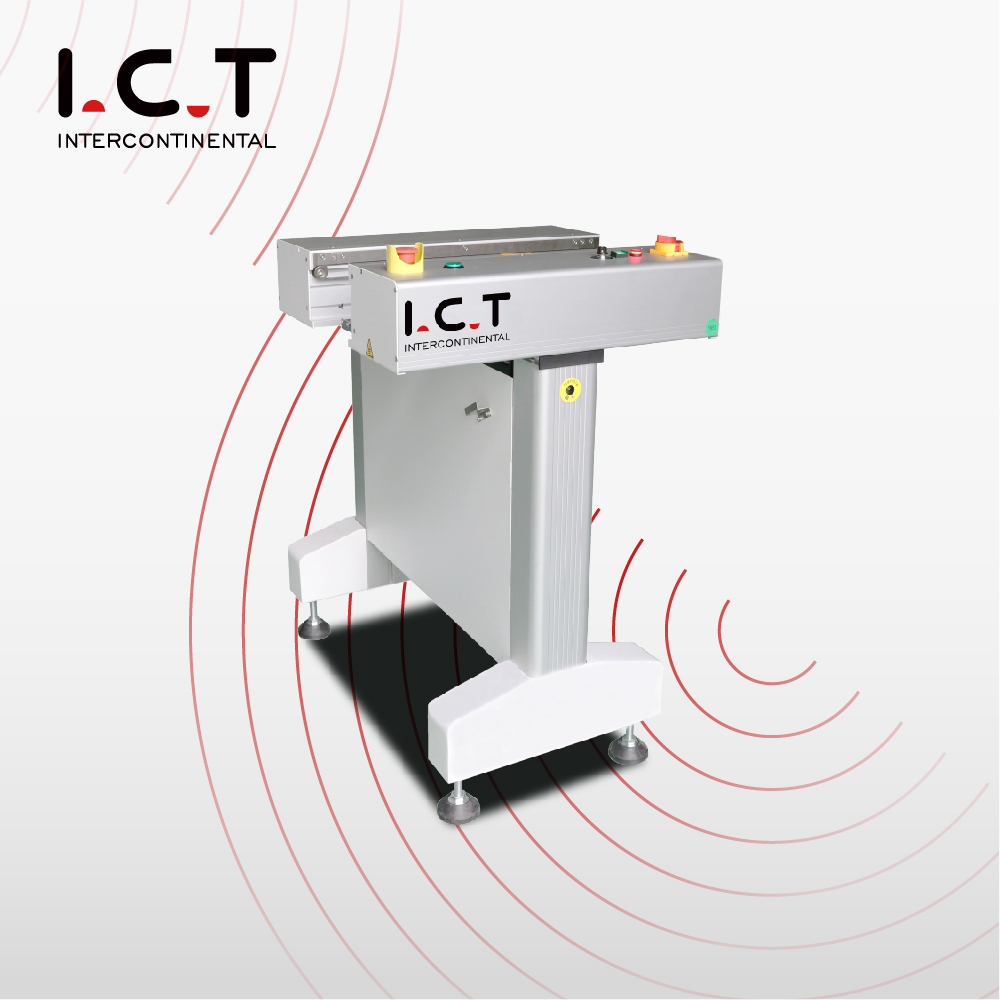

ICT levert ruim tien transportbandtypes waardoor iedere layout perfect loopt. Standaard verbindingsbanden verplaatsen eenvoudig planken. Inspectie- en koelmodellen hanteren kwaliteitsstappen. De krachtige PCB Shuttle Conveyor is verkrijgbaar in versies met 2 rijstroken, 3 rijstroken, 4 rijstroken of 5 rijstroken, vaste of programmeerbare posities, plus optionele buffering op elke baan. Telescopische poorten en NG-uitwerpunits zijn ook beschikbaar. Elke Smt Line Automatic Pcb Shuttle Conveyor kan volledig worden aangepast qua lengte, aantal banen, reisafstand en slim protocol, zodat deze exact bij uw productiestroom past.
| Gedetailleerde productkenmerken
De Panasonic-servomotor met hoog koppel en lineaire precisierails verplaatsen het hele transportbandgedeelte soepel met een snelheid van 1000 mm/s met een herhaalbaarheid van ±0,1 mm. Gehard stalen geleidewielen en anti-vibratie ontwerp elimineren trillingen, zelfs bij maximale snelheid. Alle mechanische onderdelen voldoen aan de strenge ISO- en CE-normen, waardoor de PCB Shuttle Conveyor decennialang perfect van baan kan wisselen.
Meerdere foto-elektrische sensoren detecteren borden en obstakels onmiddellijk. Heldere driekleurige torenlichten en luide zoemer waarschuwen operators duidelijk. Extra grote noodknoppen en volledige lichtgordijnen voldoen aan CE Cat.4-niveau. Antibotsingssoftware stopt de beweging automatisch als er iets mis is.
Dankzij het 7-inch kleurenaanraakscherm en de betrouwbare PLC kunnen machinisten binnen enkele seconden de rijbaanposities en snelheid instellen. Optionele Industry 4.0-module ondersteunt Hermes, CFX en alle belangrijke MES-protocollen. Software-updates en diagnose op afstand zijn levenslang volledig gratis.
Standaard 3 mm ESD platte riem loopt fluisterstil en schoon. Kies voor zwaardere boards een roestvrijstalen kettingaandrijving die nooit slipt en hogere belastingen perfect aankan. Beide systemen werken feilloos terwijl de PCB Shuttle Conveyor zijwaarts beweegt zonder de planken te laten vallen of te krassen.
| Specificatie reflowoven
| Parameterspecificatie | |
|---|---|
| PCB -breedte | 50–400 mm (500 mm optioneel) |
| Transporthoogte | 900 ± 20 mm |
| Overdrachtssnelheid | 0,5–20 m/min instelbaar |
| Stroomvoorziening | Wisselstroom 220 V 50/60 Hz |
| Stroomverbruik | 50–150 W |
| Richting | Van links naar rechts (rechts naar links optioneel) |
| Materiaal riem | 3 mm ESD platte riem of ketting |
| Controlemodus | PLC + touchscreen |
| Breedteaanpassing met één knop | Optioneel (volledige lijnsynchronisatie) |
| CE-veiligheidsnorm | Volledige dekking + sensorbescherming |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Succesverhaal van klanten
Twee senior ICT-ingenieurs vlogen naar Uruguay om een complete high-mix lijn te lanceren voor een toonaangevende fabrikant van slimme elektriciteitsmeters. Het pakket omvatte magazijnladers, printers 471 en 481, Lyra622 mounter, AOI, reflow oven W2, meerdere PCB Shuttle Conveyors, rollenlijnen en werkstations. Binnen zeven dagen voltooide ons team de installatie, het in kaart brengen van de rijbanen en de volledige training van de machinist. Nu schakelt de fabriek producten binnen enkele seconden tussen vier rijstroken zonder dat er sprake is van menging, en is de dagelijkse productie met 40% gestegen.
| Professionele training en ondersteuning
Van lijnontwerp tot dagelijkse massaproductie: ICT wijkt nooit van uw zijde. We bieden gratis online en on-site training, levenslange gratis software-upgrades en 7×24 ondersteuning op afstand. Indien nodig arriveren onze monteurs binnen 48 uur, waar ook ter wereld. Reserveonderdelen worden dezelfde dag verzonden vanuit acht wereldwijde magazijnen – uw productie stopt nooit.
| Klant lof
'De kwaliteit van de SMT-transportbanden is uitstekend en de breedteverandering met één knop bespaart ons uren per dienst.'
'De verpakking is supersterk: de machines zijn na twee maanden op zee perfect aangekomen.'
'Ingenieurs zijn geduldig, professioneel en lossen elke vraag binnen enkele minuten op.'
'De responstijd is razendsnel, zelfs in het weekend!'
'Beste after-salesteam waarmee ik ooit heb gewerkt.'
| Onze certificering
Elke ICT-machine is voorzien van CE-, RoHS- en ISO9001-certificaten plus tientallen patenten op uitvindingen. Elke PCB Shuttle Conveyor doorstaat vóór levering een strenge verouderingstest van 48 uur bij volledige belasting. Kwaliteit wordt elke dag ingebouwd – daarom vertrouwen klanten ons jaar na jaar.
| Over ons en fabriek
ICT, opgericht in 2012 in Dongguan, China, is snel uitgegroeid tot een toonaangevende wereldwijde aanbieder van SMT-oplossingen met bijna 90 gepassioneerde medewerkers en een moderne fabriek van 12.000 m². Wij ontwerpen en vervaardigen alle kerncomponenten in eigen huis onder strikte kwaliteitssystemen. Dagelijks gebruiken ruim 1.600 klanten uit 72 landen onze apparatuur. Met acht buitenlandse kantoren en een voortdurende snelle groei blijft ICT betrouwbare PCB Shuttle Conveyor en service van wereldklasse leveren aan elektronicafabrikanten over de hele wereld.
