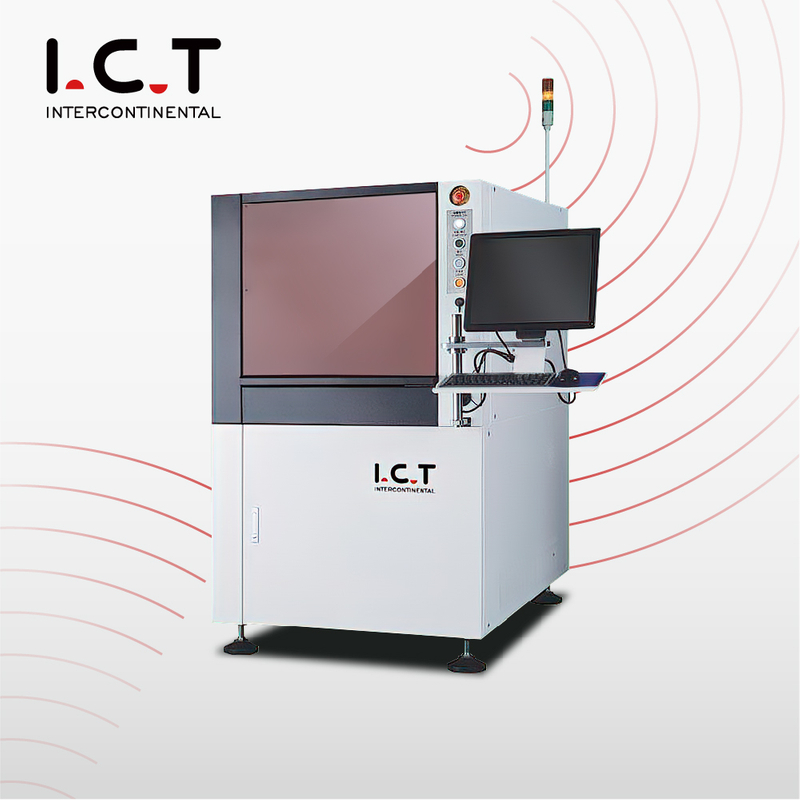

| SMT 2D-code barcode-inkjetprinter

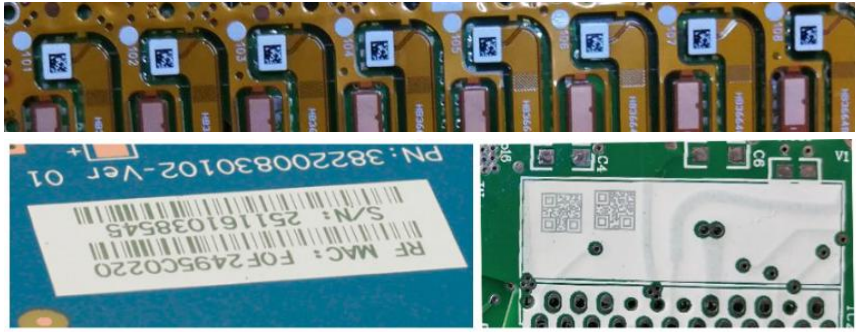

De ICT-410 is ontworpen om snel en nauwkeurig 2D-codes en barcodes rechtstreeks op PCB's te printen. Hij kan platen aan van 50×50 mm tot 450×340 mm en hoogtes tot 25 mm. Met een nauwkeurigheid van ±0,05 mm zorgt het ervoor dat elke code leesbaar en traceerbaar is. Operators kunnen printopdrachten eenvoudig beheren met de gebruiksvriendelijke software-interface. ERP/MES-integratie maakt automatische batch-, materiaal- en producttracking mogelijk. Deze printer verbetert de efficiëntie, traceerbaarheid en kwaliteitscontrole in moderne SMT-productielijnen.
| Kenmerk van SMT-inkjetbarcodeprinter

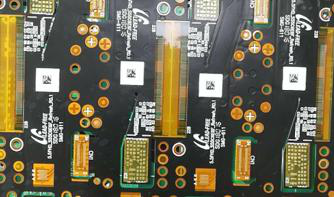

Snel en nauwkeurig afdrukken
De printer verwerkt eendimensionale en tweedimensionale codes met hoge nauwkeurigheid en snelheid. Afdrukken vanuit meerdere hoeken en nauwkeurige inktafzetting zorgen voor betrouwbare resultaten op verschillende PCB-lay-outs.

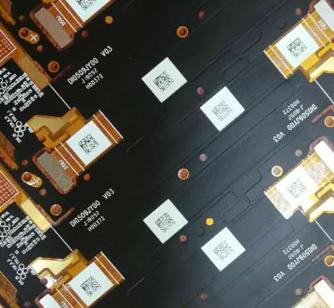

Automatische coderegistratie
Scant, leest en registreert automatisch QR-codes en barcodes. Alarmen waarschuwen operators als codes onleesbaar zijn. Dit zorgt voor traceerbaarheid, vermindert fouten en verbetert de productiekwaliteit.
Flexibele bediening en integratie
X-, Y-, Z- en R-assen passen zich automatisch aan. Het maakt verbinding met ERP/MES-systemen om product-, batch- en materiaalgegevens op te halen voor automatische codering. Operators profiteren van een soepele integratie in SMT-workflows.
Gebruiksvriendelijke software
Operators kunnen eenvoudig opdrachten instellen, codes genereren en afdrukken controleren. De software verkort de trainingstijd, voorkomt fouten en ondersteunt meerdere boards voor productie in grote volumes.
| SMT-inkjetbarcodeprinterspecificatie
| Artikel | I.CT-410 |
|---|---|
| Printermerk | Hitachi/KGK (Japan) |
| Oplossing | 40 µm (Optie: 50 µm, 60 µm) |
| Afdruksnelheid | 1827 tekens/s |
| Precisie afdrukken | ± 0,05 mm |
| Hoek afdrukken | 360° |
| Afdrukhoogte | 0,6~7,0 mm |
| Transporthoogte | 900 ±20 mm |
| Transportsnelheid | 0~100.000 mm/min |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks |
| 2D-codegrootte | 3×3 ~ 6×6mm |
| Afwijking van de 2D-codegrootte | ±0,2 mm |
| Karakterpatroon | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| Eenmalige maximale druklijnen | 4 lijnen |
| Levensduur inkt | Met 1 liter inkt kunnen 20 miljoen QR-codes worden afgedrukt |
| Inktdikte | <2 µm |
| PCB -maat | Min. 50×50 mm ~ Max. 450×340 mm; Dikte 0,5×6 mm |
| Bovenste oppervlaktehoogte van PCB | <25mm |
| Hoogte van het onderste oppervlak van de printplaat | <25mm |
| Stroomvoorziening | AC 220V / 50Hz, Totaal vermogen: 2500W |
| Luchtdruk | 0,5~0,6 MPa |
| Dimensie | L1050 × B1020 × H1600 mm |
| Gewicht | 550 kg |
| Positiesysteem | CCD + MARK |
| Bedrijfsmodus | X, Y, Z, R-beweging |
| Positioneringsfunctie | Ondersteuning van automatisch fotograferen en 2, 3, 4-punts positionering |
| Codefunctie lezen | Automatisch tweedimensionale code lezen, gegevens opslaan, opnemen en alarmeren als deze onleesbaar zijn |
| Systeemtoegang | Verbonden met ERP/MES/SAP, automatisch verkrijgen van werk, batch, materiaalinformatie en code |
| Opties | OCR-tekenherkenning, scannen en afdrukken van backcodes, machine met witte inkt |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT levert volledige SMT-lijnoplossingen, met een combinatie van PCB-laders en -ontladers, zeefdruk, meerdere SMT pick-and-place-eenheden, SPI, AOI, reflow-ovens, transportbanden, PCB-hantering en reinigingsstations. Lijnen zijn ontworpen voor efficiëntie, traceerbaarheid en kwaliteitscontrole. ERP/MES-integratie zorgt ervoor dat productiegegevens automatisch worden vastgelegd. Wereldwijde technische ondersteuning biedt installatie, training en doorlopend onderhoud. Onze kant-en-klare oplossingen zorgen ervoor dat fabrikanten een hoge efficiëntie, minimale downtime en consistente output bereiken gedurende de gehele SMT-productieworkflow.
| Klantsuccesvideo
ICT assisteerde een grote elektronicafabrikant in Oezbekistan. De fabriek van de klant produceert PCB's, SSD's en geheugenmodules. Vanaf de installatie tot het debuggen en de eerste productieruns begeleidden ICT-ingenieurs de SMT- en DIP-lijnintegratie, inclusief printen, plaatsing, SPI, AOI en reflow. De klant prees de engineers van ICT vanwege hun expertise en reactievermogen, de kwaliteit van de SMT 2D Code Barcode Inkjetprinter en het veilige verpakkings- en verzendproces. Het project verbeterde de traceerbaarheid, productie-efficiëntie en algehele betrouwbaarheid van de lijn.
| Professionele training en ondersteuning
ICT biedt volledige ondersteuning op locatie, inclusief installatie, inbedrijfstelling en training van operators. Ingenieurs leren softwarebediening, lijnintegratie, onderhoudsroutines en probleemoplossing. Klanten krijgen meer vertrouwen bij het beheren van SMT-lijnen met minimale downtime. De training garandeert hoogwaardige output en productiestabiliteit op de lange termijn, waarbij wereldwijde ondersteuning beschikbaar is voor vragen of noodhulp.
| Klant lof
Klanten prijzen ICT-ingenieurs om hun professionaliteit, snelle reacties en duidelijke begeleiding. De kwaliteit, de betrouwbare verpakking en het gebruiksgemak van de printer worden lovend ontvangen. Snelle probleemoplossing en technische ondersteuning zorgen voor een soepele installatie en stabiele productie. Klanten merken verbeteringen op het gebied van traceerbaarheid, efficiëntie en productkwaliteit tijdens SMT-activiteiten.
| Onze certificering
ICT-410-printers voldoen aan de CE-, RoHS- en ISO9001-normen en beschikken over meerdere patenten. Onze certificering garandeert veiligheid, betrouwbaarheid en internationale naleving. Klanten kunnen de printer met vertrouwen in hun SMT-lijnen integreren, wetende dat deze voldoet aan strenge kwaliteits- en milieunormen.
| Over ons en fabriek
ICT beschikt over een groot R&D- en productieteam dat meer dan 1.600 klanten in meer dan 72 landen bedient. De fabriek implementeert strikte kwaliteitscontrole-, inspectie- en testprocedures. Wereldwijde technische ondersteuning zorgt voor snelle reacties en levenscyclusbeheer. Dankzij de snelle groei en uitgebreide ervaring van ICT kunnen kant-en-klare SMT-oplossingen worden geleverd met consistente efficiëntie, traceerbaarheid en hoogwaardige resultaten voor elektronicafabrikanten over de hele wereld.
