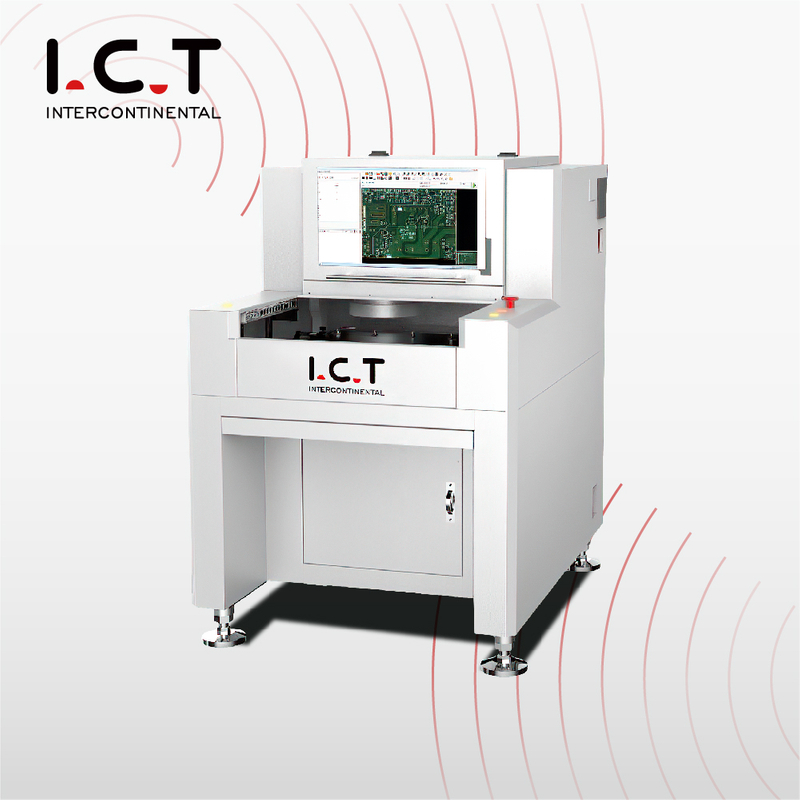

Off-line optische inspectie / PCB-soldeerpasta AOI-inspectiemachine voor SMT-lijn

Off-line geautomatiseerde optische inspectiemachine met hoge kwaliteit, ontvang nu een aanvraag!
1.Industriële camera
2. Telecentrische lens
3.Granietplatform en frame
4. Volledige FOV-assistentiepositie

Model:
I.C.T-V8
product Merk:
I.C.T
product Code:
aoi inspection

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Off-line optische inspectie / PCB-soldeerpasta AOI-inspectiemachine voor SMT-lijn

Geautomatiseerde optische inspectieapparatuur

Off-line AOI V8 Introductie:

Voor SMT pre-reflow, post-reflow inline-inspectie.

Granieten platform, verbetert de precisie en stabiliteit van de machine aanzienlijk.

Programmeerbare RGB+W LED-lichtbron.

Telecentrische lens met constante vergroting en lage vervormingsrespons op hoge compone.

Functies:

1. LOG automatische verzamel- en opslagfunctie, NG-waarschuwings- / alarmfunctie, programmeren en debuggen op afstand.

2. Inspectievermogen: onvoldoende, kort, glijdend gat, soldeerbedekkende pin, vervuiling, verkeerde uitlijning, ontbrekend onderdeel, scheef, reclamebord, montage

aan de zijkant, omvallen, verkeerd onderdeel, beschadigd, vlotter, polariteit, pseudo-solderen, leeg soldeer, overmatige lijm enz.

3. Perfect SPC verzamelt NG-informatie offline en genereert automatisch allerlei soorten productietabellen.

4. Volwassen controlecentrumfunctie, duidelijke software-interface.

5. Goede stabiliteit (GR&R <10% <6 Sigma, CPK> 1,33 (testafwijkingsnauwkeurigheid minder dan ± 0,25 mm.

6. Camerabeweging, transportband vast tijdens test.

7. PCB-warpage-compensatie: totale Mark-compensatiekalibratie, componentpositieframe-compensatie.

Granieten platform en frame

Zorg voor de stabiliteit van de apparatuur en de consistentie van het delen van programma's tussen machines

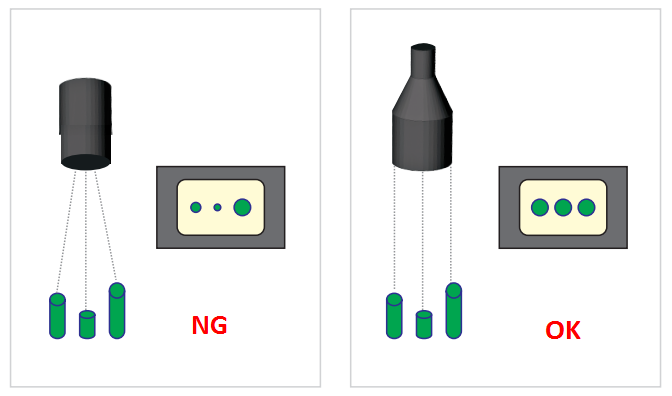

Industriële camera+telecentrische lens

De inspectie van soldeerverbindingen met hoge componenten wordt niet beïnvloed, omdat er geen schaduweffect in het gehele gezichtsveld is.

Volledige FOV Assist-positie

Hoog detectievermogen op geen blootliggende padcomponenten (BGA, enz.) of gedeeltelijk afgeschermde componenten

Geautomatiseerde optische inspectiemachine

Model	I.C.T-V8	I.C.T-V8XL
FOV	15u(38,4*28,8mm)
Camera	5M pixel intelligente digitale industriële camera
Lens	Telecentrische lens
Licht	LED-licht met 4 kleurenringen, RGB+W
Inspectie-item	Componententest, soldeertest
Mini-component	03015chip, 0,3pitch IC en speciaal gevormd
Operatie systeem	Windows 7
PCB-grootte	5050~430330mm	5050~650510mm
PCB-dikte	0,3 ~ 6,0 mm
PCB-vervorming	±3,0 mm
PCB-gewicht	Maximaal: 10 kg
PCB-hoogte	Bovenkant: 25-60 mm, onderkant: 25-80 mm verstelbaar
X/Y-chauffeur	AC-servodriver, herhaalnauwkeurigheid 0,01 mm
Platform	Graniet
Stroom	AC220 50/60 Hz, 2,5 A
Communicatie	SMEMA
Gewicht	500 kg	600 kg
Dimensie	88011701350mm (exclusief het licht)	108014701370mm (exclusief het licht)
