ICT-P6
I.C.T
| Hoeveelheid: | |
|---|---|

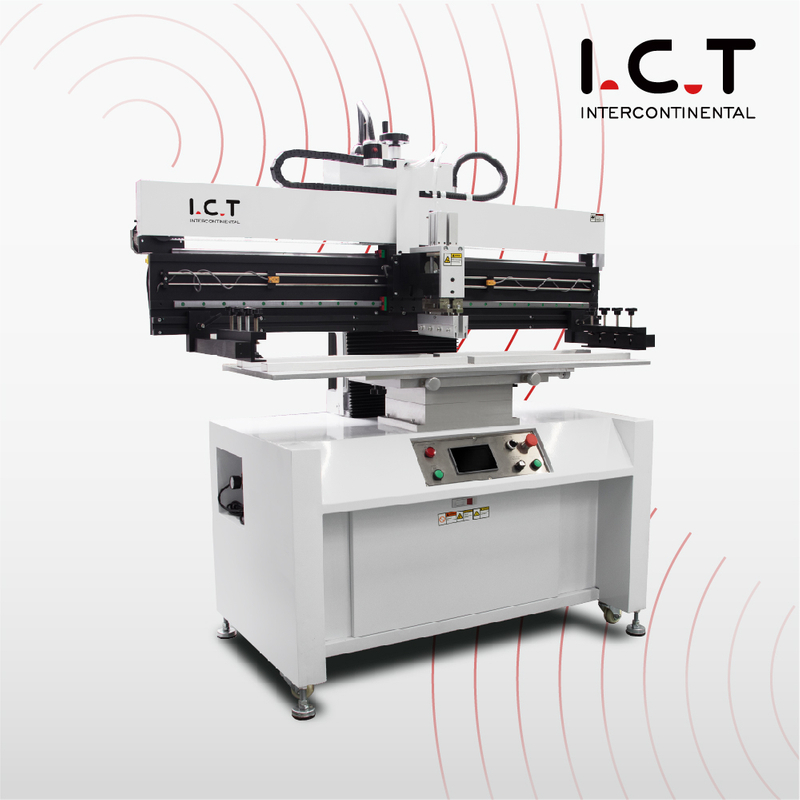

| Zeer nauwkeurige automatische soldeerpastaprinter voor middelgrote SMT-lijnen
Van de SMT-stencilprintermachinefabriek staat de automatische soldeerpastaprinter op de eerste plaats in SMT-lijnen met een gemiddeld volume. Taiwan TBI lineaire geleidingen en SANYO stappenmotor zorgen voor een exacte beweging voor ± 0,05 mm pasta op 600 mm platen. De bladdruk en de afdruksnelheid zijn instelbaar, dankzij de nauwkeurige manometer en het snelheidsregelaardisplay kunnen operators perfecte lagen kiezen. Het ophangrakelsysteem maakt het afdrukken gelijkmatiger, zonder bruggen naar placers. Modulaire universele bank, wendbare plaatsing van transformaties, eenvoudige conversie met uitlijningsapparaat voor printplaat en frame. Werkt met zowel enkelzijdige als dubbelzijdige printplaten. De stencilframearmen kunnen worden aangepast voor verschillende afmetingen, van 370470 mm tot 1050650 mm. Automatisch afdrukken; stabiele en efficiënte afdrukkwaliteit. Een cyclus van minder dan 10 seconden en een vermogen van 200 W maken de Smt semi-automatische PCB-printer perfect voor consumentenelektronica of SMT-lijnen voor auto's.
| Functie
De pin en het steunblok moeten geschikt zijn voor verschillende eenzijdige en dubbelzijdige PCB's, en de pin van verschillende afmetingen moet geschikt zijn voor verschillende PCB-gaten. De bediening is eenvoudig, de positionering is nauwkeurig en de vaste positie is flexibel en verstelbaar. Geïmporteerde stappenmotor Taiwan precisiegeleiderail zorgt voor stabiliteit, het rakelsysteem kan worden opgetild door handmatige conversie om soldeerpasta en reiniging toe te voegen, de flexibele aanpassing van de sensor beperken om transportreizen te verminderen. Dit helpt de semi-automatische soldeerpastaprinter SMEMA-banden te docken in PCB-assemblagelijnen en houdt platen van 0,2-6 mm stabiel voor schone pasta naar stroomafwaartse machines.
Raamconstructie met directe verbinding. De zuigmond wordt onafhankelijk aangestuurd door twee zeer nauwkeurige cilinders om een nauwkeurige en stabiele druk te garanderen. De dubbele schuifrails zorgen voor de nauwkeurigheid en stabiliteit van de wisser. Bediening via touchscreen. Vriendelijke Engelse MMI-interface, les- en navigatiefunctie. Bedrijfsmodus: handmatig, halfautomatisch en volautomatisch. De kernbesturingsonderdelen maken gebruik van geïmporteerde merken van hoge kwaliteit (Omron, Leuze, SMC, Delta, Samkoon) om de stabiliteit en bruikbaarheid van de printer te garanderen. Automatisch afdrukken, stabiele en efficiënte afdrukkwaliteit. Hierdoor kan de semi-automatische SMT-stencilprinter perfecte pads leveren aan chipmonteerders in PCB-assemblagelijnen met minimale nabewerking.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een Saoedische klant kocht een volledige middelgrote SMT-lijn van ICT met de automatische soldeerpastaprinter, JUKI RS-1R-placer en L8-reflow-oven voor besturingskaarten. Onze technici reisden naar Riyad, koppelden de printer aan SMEMA-transportbanden, kalibreerden pasta voor panelen van 600×350 mm en gaven zeven dagen diepgaande training over lijnbalancering en dagelijks onderhoud. De PCB-assemblagelijn draaide de volgende dienst op volle snelheid, zonder dat er sprake was van pastadefecten tijdens de plaatsing. De klant prees de internationale vaardigheden op het gebied van aanmeren, de schadevrije kratten en de praktijkgerichte coaching waardoor de gehele SMT-productielijn in recordtijd op gang kwam.
| Wereldwijde service- en trainingsondersteuning
ICT levert complete SMT-productielijnen: gratis SMEMA-tekeningen, 48-uurs fabrieksacceptatievideo, on-site belt-integratie, 7-10 dagen operator bootcamp, een jaar durende kit met reserveonderdelen, onbeperkte diagnostiek op afstand via camera of chat en driemaandelijkse opbrengstbeoordelingen. Onze 20 technici ondersteunen 72 landen met een eerstehulpdienst van 4 uur en een 24/7 noodhotline. Elke automatische soldeerpastaprinter voltooit een volledige inbranding en inspectie van 48 uur in onze ISO9001-faciliteit van 12.000 m². Gebruikers krijgen gebalanceerde PCB-assemblagelijnen, een snelle ROI en partners die samen groeien.
| Klantrecensies
Meer dan 1600 SMT-lijnen in 72 landen draaien op ICT-apparatuur. Ze houden van aangepaste indelingen voor een beperkt vloeroppervlak, robuuste kratten die de zeescheepvaart overleven, lessen van een week die van nieuwe werknemers experts maken, reparaties van een uur op afstand die lijnstops opruimen en regelmatige audits die de doorvoer met 18% verhogen. Fabrieken blijven machines toevoegen omdat totale lijnondersteuning een hoger first-pass-rendement, lagere kosten en echte vriendschap op de lange termijn betekent.
| Certificeringen en normen
Alle automatische soldeerpastaprinters zijn voorzien van CE, RoHS, ISO9001:2015 en meerdere patenten. Compatibiliteitstests en 100% controles van transportbanden voldoen aan de EU-, VS- en mondiale normen voor PCB-assemblagelijnen. Deze bewijzen veilig pastagebruik, geen EMI naar aangrenzende machines, solide docking en groene werking – volledig vertrouwen vanaf het eerste bord.
| Over ICT-bedrijf en onze fabriek
Sinds 2012 exploiteert ICT een Dongguan-campus van 12.000 m² met 89 medewerkers en 20 ingenieurs. Wij ontwerpen, produceren en certificeren alles onder de strikte ISO9001. Ruim 1600 klanten in 72 landen kiezen voor ons vanwege concurrerende prijzen, levering van reserveonderdelen binnen één nacht en levenslange software-updates. Acht buitenlandse kantoren plus lokale magazijnen bieden overal binnen 48 uur deskundige hulp.
