Nederlands  |
ICT-5134
I.C.T
| Hoeveelheid: | |
|---|---|

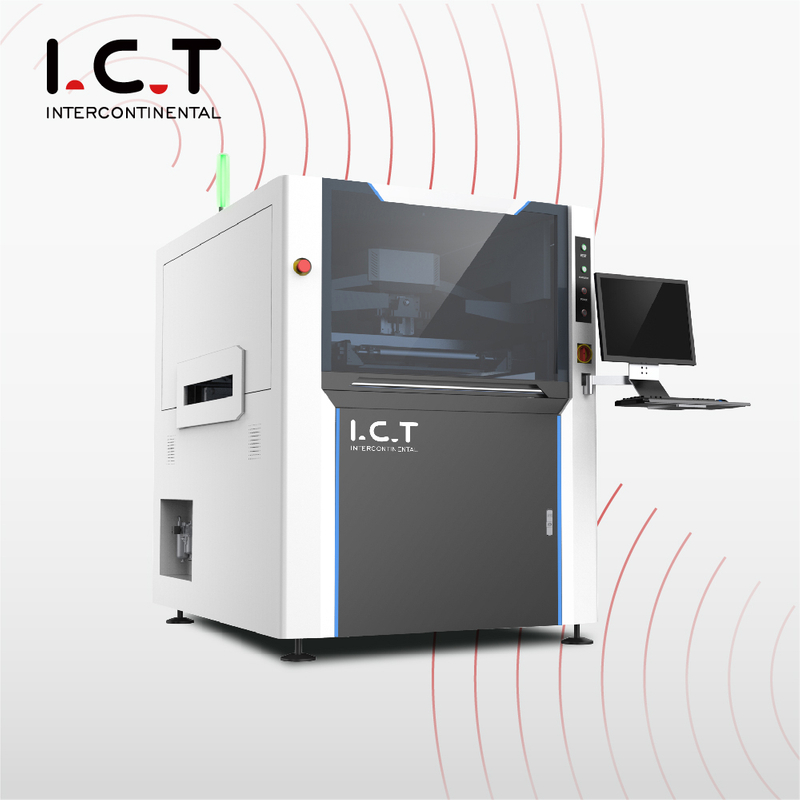

| SMT volledig soldeerpastaprinter
Deze online volautomatische soldeerpastaprinter zet een nieuwe standaard in SMT-printen voor LED- en elektronicafabrikanten. Het verwerkt PCB's van 50x50 mm tot 510x340 mm met stencilframes tot 737x737 mm. De soldeerpastaprinter gebruikt een cyclus van 7 seconden om soldeerpasta nauwkeurig af te drukken, binnen 0,025 mm. Functies zoals automatische PCB-kalibratie en verstelbare zuigmonddruk maken het eenvoudig te gebruiken. Reinigingsopties omvatten de droge, natte en vacuümmodi om alles soepel te laten verlopen. Standaard 2D-inspectie spoort problemen meteen op. Deze SMT-soldeerpastaprinter is gebouwd voor LED-tv's, verlichting en voertuigonderdelen en ondersteunt SMEMA-standaarden voor eenvoudige lijnintegratie. Het ontwerp van ICT is gericht op snelheid en herhaalnauwkeurigheid van ±0,01 mm. Het is ook geschikt voor lijmprinten, waardoor de fabrieksefficiëntie wordt vergroot. Met Panasonic-motoren en Japanse sensoren werkt hij stabiel tijdens lange diensten. Kies deze soldeerpastaprinter volautomatisch voor Led om verspilling te verminderen en de kwaliteit in uw winkel te verhogen.
| Functie
Het printsysteem van de ICT-5134 maakt gebruik van een boogbrugontwerp met twee zeer nauwkeurige stappenmotoren voor soepele bewegingen van de wisser. Dubbele glijrails houden de rakel stabiel voor en na elke afdruk. Het heffen van kogelomloopspindels maakt nauwkeurige controle over de hoogte mogelijk, terwijl pneumatische weegschalen het wisselen van stencils snel mogelijk maken. Deze opstelling zorgt ervoor dat de soldeerpasta gelijkmatig over elk bord wordt verspreid. Voor de LED-productie verwerkt hij dikke pasta's zonder vlekken. Met de onafhankelijke motoren kunt u de snelheid aanpassen van 10 tot 200 mm/sec en de druk tot 15 kg. Hoeken zoals 45° of 60° passen bij verschillende stencilbehoeften. Realtime feedback balanceert de druk automatisch, zodat prints consistent blijven. Dit systeem verkort de insteltijd en verhoogt de opbrengst op drukke SMT-lijnen. ICT test het op maximale herhaalbaarheid, waardoor het een betrouwbare keuze is voor grote aantallen.
Het transportsysteem in deze soldeerpastaprinter verplaatst PCB's met een snelheid tot 1500 mm/sec met exacte stopcontrole. Het ondersteunt de stroom van links naar rechts of van rechts naar links, en u kunt kiezen voor zijklemmen of vacuümgrepen. De bandtransporteur vermijdt opstoppingen standaard met anti-botsingssensoren. Hierdoor blijft uw lijn stromen zonder downtime. Voor uiteenlopende LED-borden is hij geschikt voor diktes van 0,4 tot 6 mm, met opties tot 15 mm. De in- en uitgangsrichtingen zijn flexibel en passen bij elke fabrieksindeling. Motoren zorgen voor een nauwkeurige snelheid, zodat de borden perfect uitgelijnd zijn voor het afdrukken. ICT voegt veiligheidsvoorzieningen toe om onderdelen te beschermen tijdens snelle ritten. Deze opstelling past goed bij andere SMT-apparatuur, waardoor uw hele proces sneller en veiliger wordt.
Het visiesysteem combineert boven- en onderaanzichten met volledige lichtaanpassing voor alle Mark-typen. Het werkt op vertinde, koperen of FPC-platen, met standaard 2D-inspectie voor plakcontroles. Optionele stencilinspectie voegt extra kwaliteitscontrole toe. De reiniging is zonder interferentie gescheiden van de CCD en maakt gebruik van de natte, droge of vacuümmodi. Een speciale uitlaat zuigt het stof sterk aan en reinigt gelijkmatig van boven naar beneden. Software houdt alcohol- en papiergebruik bij om voorraden te besparen. Hierdoor blijft de soldeerpastaprinter schoon en gebruiksklaar en wordt verspilling in LED-lijnen voorkomen. Het ontwerp van ICT zorgt voor een helder zicht, zelfs in donkere winkels, waardoor defecten vroegtijdig kunnen worden opgemerkt.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

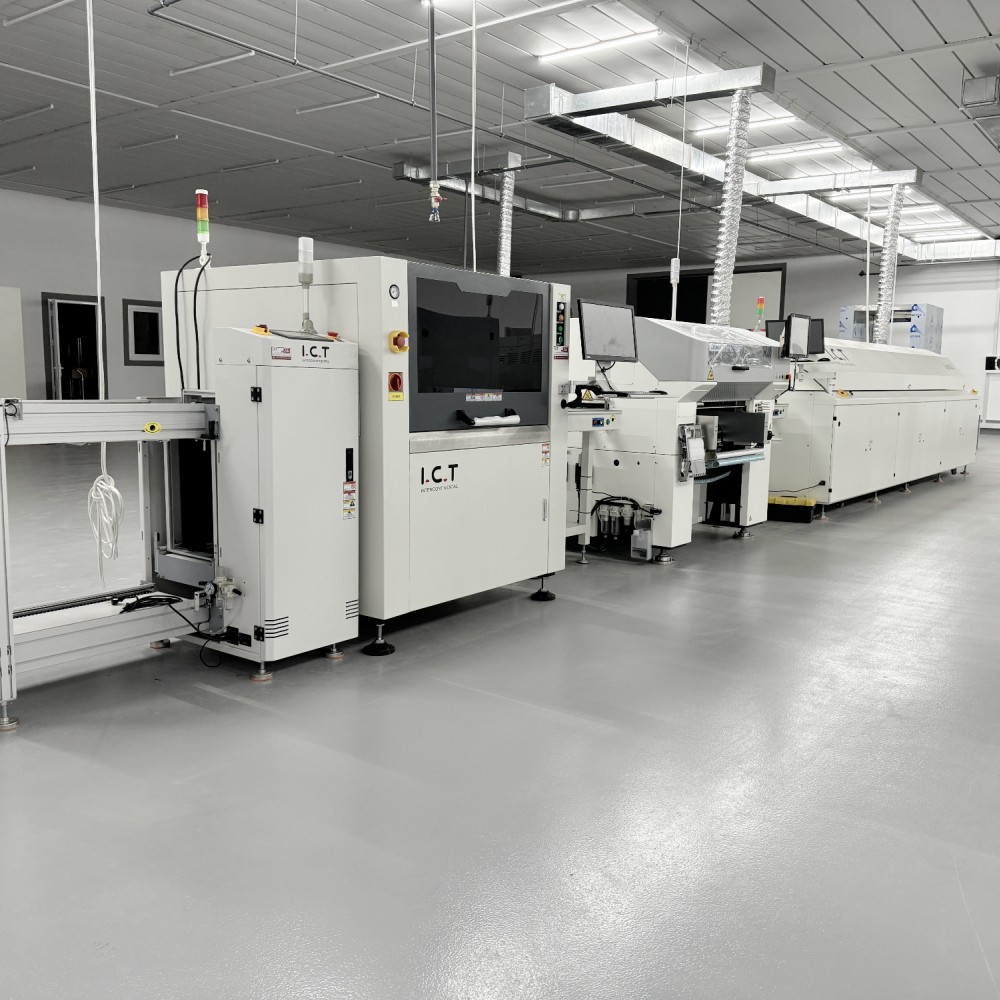

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo
In juni 2024 reisden ICT-ingenieurs naar Tadzjikistan om een LED-klant te ondersteunen met hun nieuwe lijnen. De klant kocht twee SMT-lijnen, één DIP-lijn, één coatinglijn, één doseerlijn en één assemblagelijn voor LED-lampen. Op video is te zien hoe het team de uitrusting veilig uitlaadt en vervolgens stap voor stap de machines in elkaar zet. Ze trainden het personeel over de installatie, bediening en aanpassingen voor een soepele werking. Al snel produceerden de lijnen LED-lampen, strips en panelen van hoge kwaliteit. In de laatste clips wordt de klant geprezen voor de snelle installatie en de outputwinst. Deze dienst veranderde hun fabriek in een volledige LED-hub, wat bewijst dat de praktische hulp van ICT echte resultaten in het buitenland oplevert.
| Service- en trainingsondersteuning
ICT biedt volledige service, van installatie tot dagelijkse uitvoering, met ingenieurs zoals in Tadzjikistan voor reparaties ter plaatse. We trainen uw team op het gebied van software, veiligheid en aanpassingen voor maximale output. Hulp op afstand via video of chat lost problemen snel op, 24/7. Onderdelen worden snel verzonden vanuit wereldwijde magazijnen en we plannen jaarlijkse controles om de piek van de uitrusting op peil te houden. Voor gebruikers van soldeerpastaprinters behandelen we lijnintegratie en aangepaste opties zoals automatisch lijmen. Ons doel: nul downtime, zodat u zich kunt concentreren op het maken. Met meer dan 20 ingenieurs en 8 vestigingen passen wij ons wereldwijd aan uw plek aan. Sluit u aan bij ruim 1600 klanten die vertrouwen op onze eenvoudige, open ondersteuning voor groei.
| Getuigenissen van klanten
Klanten zijn dol op de soldeerpastaprinter van ICT vanwege de snelheid en eenvoudige oplossingen. 'Ingenieurs in Tadzjikistan hebben onze LED-lijnen in enkele dagen opgezet: topprofessionals!', zegt een LED-fabrikant. Een ander merkt op: 'De verpakking was superveilig; de spullen zijn perfect aangekomen, geen schade.' Als antwoord hierop: 'Het probleem trad 's nachts op; uw team heeft het 's ochtends opgelost - onze dienst gered!' Ze prijzen stabiele afdrukken: 'nauwkeurigheid van 0,01 mm betekent minder nabewerking, meer omzet.' Snelle onderdelen en tips houden de lijnen zoemend. Deze verhalen laten zien waarom fabrieken ons kiezen vanwege de betrouwbare, vriendelijke service die hun bedrijf laat groeien.
| Certificeringen en normen
ICT hanteert CE voor veiligheid, RoHS voor groene materialen en ISO9001 voor kwaliteitscontrole. We hebben ook patenten op belangrijke technologie, zoals automatische drukbalans. Deze zorgen ervoor dat onze soldeerpastaprinter voldoet aan de wereldwijde regels voor elektronica. Strenge tests omvatten elk onderdeel, van motoren tot software. Dit schept vertrouwen in uw producten. Klanten in 72 landen vertrouwen op onze gecertificeerde uitrusting voor schone, veilige output. We actualiseren de normen jaarlijks om voorop te blijven lopen.
| Over ICT-bedrijf en fabriek
ICT, opgericht in 2012, is toonaangevend op het gebied van SMT-oplossingen met 89 medewerkers, waaronder 20 ingenieurs, verspreid over een oppervlakte van 12.000 m². We onderzoeken, produceren en testen intern in de Dongguan-fabriek en bedienen meer dan 1600 klanten in 72 landen. De groei sloeg snel toe met een fonds van $30 miljoen en 8 vestigingen. Strenge controles – zoals CeTaQ-rapporten – garanderen topkwaliteit onder ISO-systemen. Van vraagplannen tot lijnafstemmingen, we behandelen PCBA-, DIP- en LED-assemblage. Ons open team deelt overwinningen wereldwijd, van nul tot volledige fabrieken. Kies ons voor bewezen, zorgeloze partners in elektronica.
