T650
I.C.T
SMT Coating Spraying Gluing Machine for PCB LED
| Hoeveelheid: | |
|---|---|
| ICT SMT-coatingmachine voor PCB-LED
De ICT smt-coatingmachine voor pcb-led zet de maatstaf voor eenvoudige, efficiënte PCBA-coating in LED-velden. Het biedt eenvoudig programma's maken en snelle regelwijzigingsinstellingen voor de beste resultaten in alle richtingen. Gebruikers kunnen elk spuitpad bewerken en de hoofdinterface geeft dit prachtig weer. Loopbanen kunnen worden gespiegeld, gerangschikt en gekopieerd. Als u meerdere borden heeft, kunt u er één bewerken voor snel gemak.
Het telt en geeft automatisch productiegegevens, output, werktijd van één product, enz. weer. Op grote schaal gebruikt in aandrijfkracht, industriële besturing, LED, auto-elektronica, communicatie, instrumentatie, consumentenelektronica, elektronische apparaten, militaire, medische kook, de smt-coatingmachine voor pcb led voldoet aan verschillende behoeften. Als selectieve conforme coatingmachine zorgt hij voor nauwkeurig spoorvervoer.
| Functie
Transmissiesysteem
Het transmissiesysteem in de smt-coatingmachine voor pcb-led beschikt over een krachtig werkplatform voor machinestabiliteit. Het maakt gebruik van geïmporteerde servomotoren en stuurprogramma's. Servomotor + schuifrailontwerpmodule zorgt voor herhaalbaarheid en nauwkeurigheid van X/Y/Z. Unieke stofkap houdt schroefstang en glijrail schoon, waardoor onderhoud wordt verminderd. Zeer flexibele tankketting organiseert elke pijpleiding netjes en mooi. Dit vermindert de stilstandtijd, ondersteunt continue runs en verlaagt de kosten. In de coating-spuit-lijmmachine voor pcb-led levert deze uniforme lagen op, waardoor de opbrengsten met 15% stijgen. Geschikt voor veeleisende LED-opstellingen.
Transportsysteem
Het transportsysteem van de smt-coatingmachine voor pcb-led maakt gebruik van unieke kettingtransport om het plakken van PCB's te voorkomen. Motor regelt de snelheid en stopt nauwkeurig. Cilinderklemming zorgt ervoor dat de printplaat tijdens bedrijf niet verschuift. De breedte van de geleiderail wordt semi-automatisch aangepast voor gemakkelijk in- en uitstappen. Rail met kettingen en profielen draagt zware PCB's zonder vervorming. Verhoogt de doorvoer met 25%, vermindert defecten. Integreert met laders/lossers in een selectieve conforme coatingmachine. Wisselen zonder gereedschap, zonder vastlopen voor high-mix LED-productie. Veiligheidssensoren garanderen nul ongevallen.
Coatingsysteem
Het besturingssysteem voor de smt-coatingmachine voor pcb-led heeft een redelijke lay-out met gestandaardiseerde etikettering voor eenvoudige inspectie en onderhoud. Zeer nauwkeurige servobesturingscomponenten zorgen voor een stabiele werking. Het ontwerp voor warmteafvoer maakt gebruik van convectiekoeling van lucht. PC+besturingskaartmodus verbetert de stabiliteit aanzienlijk. Realtime monitoring koppelt MES. Houdt fouten onder de 0,5% in de coating-spuit-lijmmachine voor pcb-led. Probleemoplossing op afstand bespaart tijd. Coördineert lampen/kleppen voor IP67-bescherming. Bespaart 20% stroom.
Besturingssysteem
Het besturingssysteem maakt nieuwe programma's in minder dan 10 minuten en verandert in minder dan 2 minuten op Windows 10. Gebruiksvriendelijke software leert en toont paden live. CCD vision wordt als optie toegevoegd. Platform past zich aan voor alle gebruikers. Dit vergemakkelijkt het dagelijks gebruik van de coating-spuit-lijmmachine voor PCB's.
Operatorsysteem
Het bedieningssysteem in de smt-coatingmachine voor pcb led maakt een nieuw programma aan <10 minuten, wisselt <2 minuten, Windows 10. Gebruiksvriendelijke software omvat leer- en navigatiefunctie. Realtime weergave van het werkpad maakt de bediening eenvoudig en intuïtief. CCD-visie is een optie. Het bedieningsplatform is verstelbaar om verschillende operators flexibel aan te passen. Reduceert de training tot één ploegendienst in een selectieve conforme coatingmachine. Meertalige ondersteuning, tutorials voor wereldwijde LED-teams. Touchscreen minimaliseert fouten.
Geavanceerd Dual Valve Coating-systeem
Het coatingsysteem in de smt-coatingmachine voor pcb-led maakt gebruik van een ontwerp met dubbele kleppen voor complexere PCBA- en toepassingsscenario's. Het modulaire ontwerp maakt snelle vervanging van verschillende kleplichamen voor verschillende producten mogelijk. Optionele U-as en kanteling, eenvoudige coating, zelfs voor complexe PCBA's. Ingebouwde UV-lamp voor intuïtieve visuele werkstatus. CCD-visie is een optie. H-808 voor fijne punten (<50 micron) in LED/lage overspray. H-818 ventilatoren 200 mm bij 500 mm/s. H-828 stroomt 10 ml/min dik. Vermindert afval met 20-30%, lage VOS. IP67 in selectieve conforme coatingmachine.
| Specificatie
| Selectieve conforme coatingmachines | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Aantal kleppen | 2 (vernevelingsklep 1 kop, precisieklep 1 hoofd) | 2 (vernevelingsklep 1 kop, precisieklep 1 hoofd) | 2 (vernevelingsklep 2 kop) | 4 (vernevelingsklep 2 kop, precisieklep 2 kop) |
| Controlemethode | PC + Motion Control-kaart | |||
| Aantal spindels | X, Y, Z | X, y, z, u | X, Y, Z | X, Y, Z |
| PCB -maat | 50*50 ~ 450*460 mm | |||
| Spindel aandrijving | Geïmporteerde servomotor + kogelomloopspindelmodule | |||
| Automatische reiniging van kleppen | met 5l -druktank | |||
| Stroomvoorziening | Wisselstroom 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Dimensie | L910*W1600*H1700MM | |||
| Netto gewicht | 1000KG | |||
| voor coatinglijnen Lijst met apparatuur

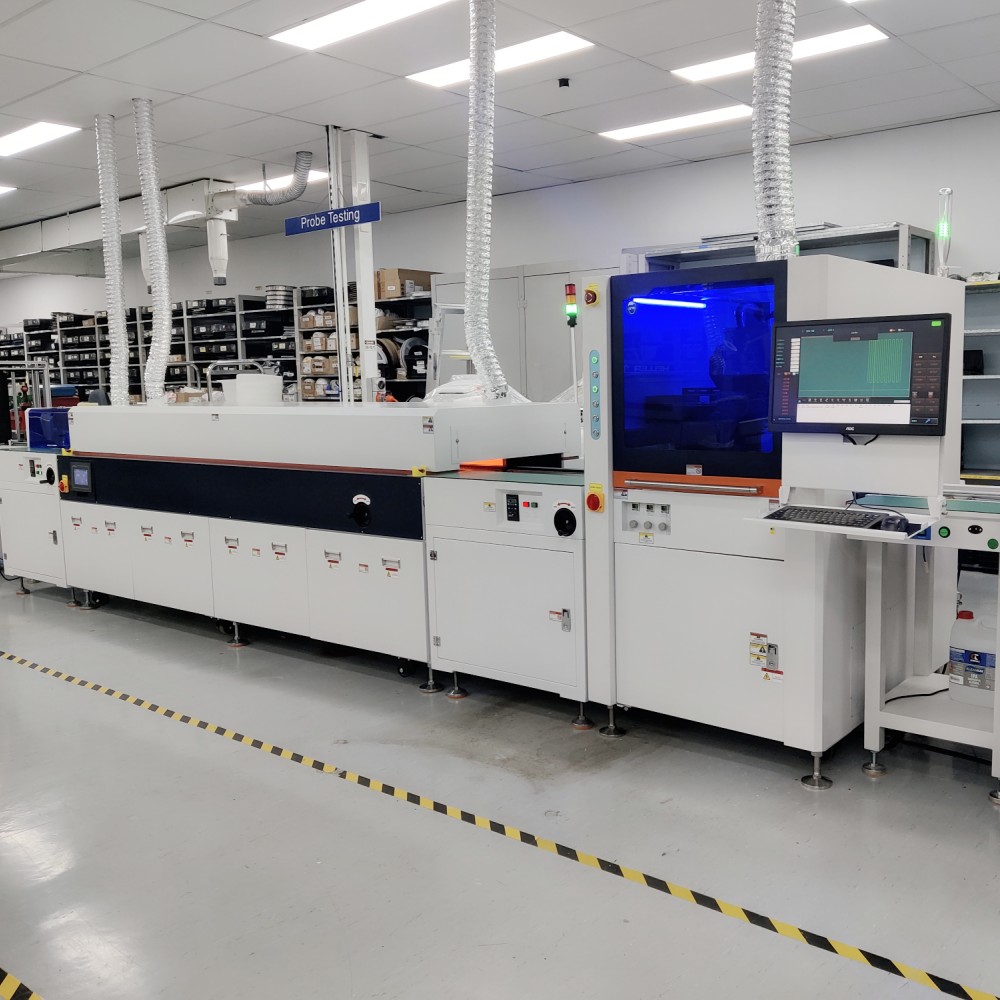

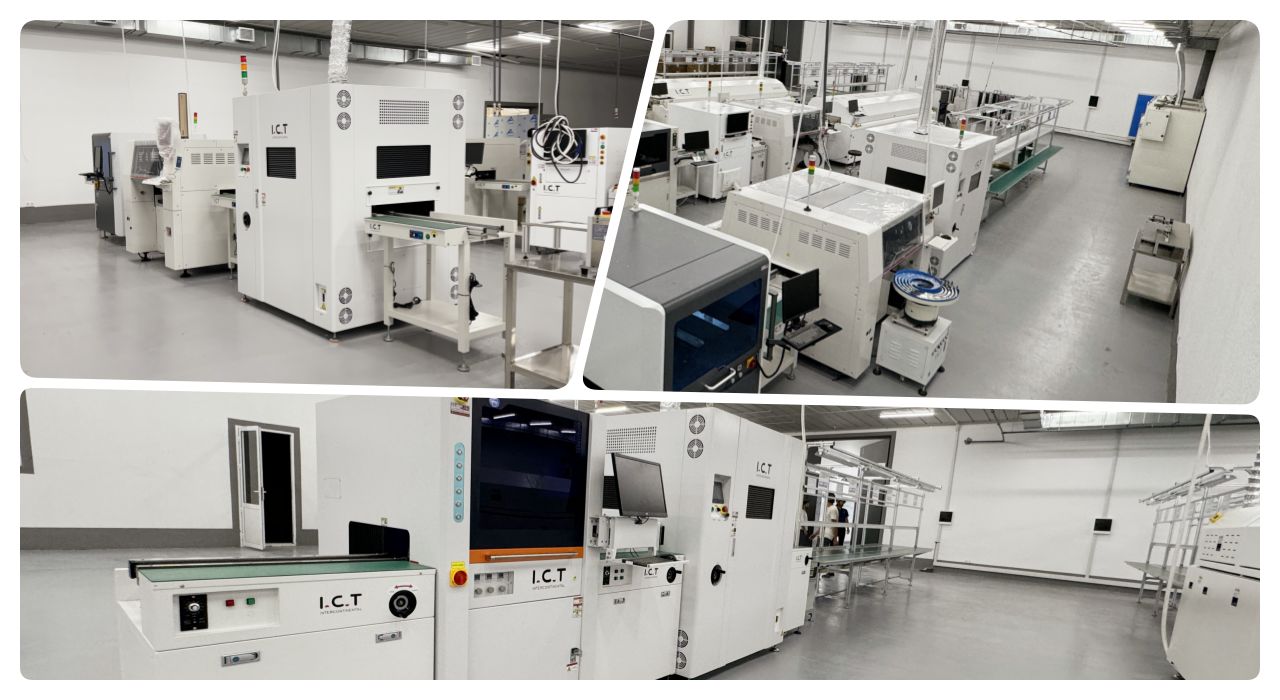

Onze PCBA Coating Line biedt geavanceerde tools voor efficiënte en nauwkeurige printplaatbescherming. De volledig geautomatiseerde coatinglijn omvat een selectieve coatingmachine voor nauwkeurige applicatie, een uithardingsoven voor duurzame afwerkingen, AOI voor kwaliteitscontroles, een lift en flipper voor een soepele bediening en een transportsysteem voor een naadloze productie.
Deze hoogwaardige PCBA-coatinglijn zorgt voor een stabiele werking, betrouwbare stofdichte, waterdichte en explosieveilige coating en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor beschermende coatingtaken.
| Productnaam | Doel in PCBA-coatinglijn |
|---|---|
Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. | |
Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. | |
Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. | |
Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. | |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
| Klantsuccesvideo
In de video bezoekt onze engineer een Europese dashboardproducent. Ze verwierven een volledige lijn met smt-coatingmachines voor pcb-led, lader, UV-oven, ontlader, golfsolderen, AOI. Hij installeert en debugt voor optimale prestaties. Treinen over bediening/onderhoud/probleemoplossing. Proeven lossen uitdagingen op, optimaliseren processen, verbeteren de efficiëntie/kwaliteit. Maakt productie van hoge kwaliteit in de kortst mogelijke tijd mogelijk. Toont nauwkeurig spuiten op autoborden, snelle programmering, naadloze integratie in coatingspuit-lijmmachine voor pcb-led voor LED-betrouwbaarheid.
| Diensten en opleiding
ICT verzorgt installatie/debugging/onderhoud voor smt-coatingmachine voor pcb led. Ingenieurs bieden operationele training: basisbediening, onderhoudstips, oplossen van veelvoorkomende problemen. Snelle reactie op productieproblemen. Ondersteuning ter plaatse zorgt voor een soepele proefproductie. Hulp op afstand beschikbaar. Reserveonderdelen op voorraad. Audits optimaliseren voor selectieve conformele coatingmachines in LED. Opfriscursussen. Materiaalupgrades. Garandeert <1% downtime en hoge ROI in 72 landen.
| Wat klanten zeggen
Klanten prijzen monteurs voor deskundige installatie en snelle reparaties in Europa. smt-coatingmachine voor pcb-led levert gelijkmatige coating op dashboards, rendement van 99,9%. Veilige verpakking overleeft verzending. Reacties van <12 uur voorkomen stilstand. Kleppenwissels verminderen de verandering met 80% en verhogen de output. 'Beste coating-spuit-lijmmachine voor pcb-led - betrouwbaar', zegt leider. Verlengt de levensduur van LED-kaarten onder zware omstandigheden.
| Certificeringen en normen
SMT-coatingmachine voor pcb-led bevat CE, RoHS, ISO9001. Patenten op belangrijke technologieën zoals modulaire kleppen. Elke eenheid doorstaat 72 uur inbranden, nauwkeurigheidstests en compatibiliteitscontroles. IPC-A-610-normen, volledige traceerbaarheid. Audits door derden bevestigen <0,1% defecten. Zorgt voor een veilige, groene werking van selectieve conforme coatingmachines in LED-/autosectoren. Vermindert de risico's wereldwijd.
| Over ICT-bedrijf en fabriek
ICT bezit sinds 2012 12.000 m² R&D/productie. 89 medewerkers, waaronder 20 ingenieurs, $30 miljoen fondsen, 8 vestigingen. Bedient meer dan 1.600 klanten in 72 landen met 0-1 SMT-oplossingen: analyse, planning, apparatuur, training, optimalisatie. Strenge kwaliteitssystemen, 100% inspectie, cleanroommontage. Omvat PCBA, SMT, DIP, coating, robots. Globalisering en lokalisatie creëren een cross-value platform in smt-coatingmachine voor pcb-led.
