ICT-D1200
I.C.T
smt coating machine for pcb
| Hoeveelheid: | |
|---|---|
| Hoogwaardige jetdoseermachine

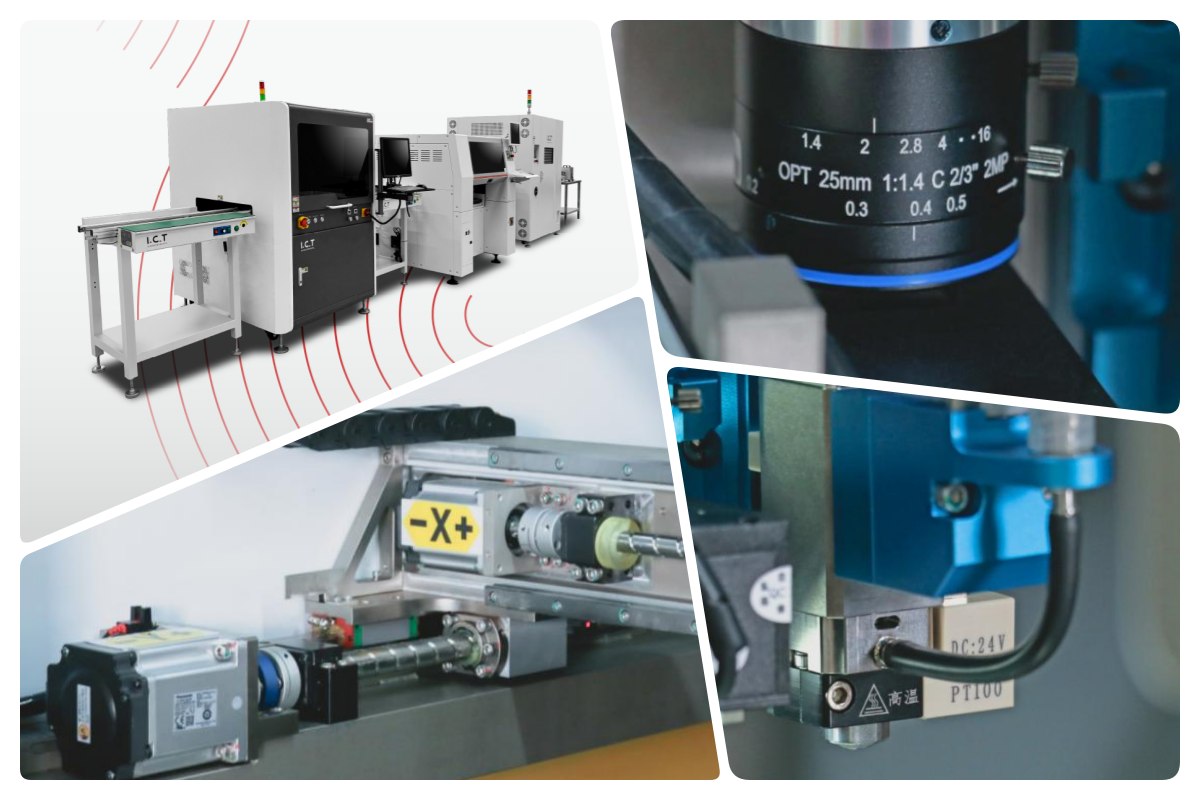

De ICT Jet Dispensing Machine onderscheidt zich in de elektronicaproductie door zijn betrouwbare prestaties en beknopte ontwerp. Het verwerkt de PCB-assemblage, SMT-rode lijmdosering, LED-lens en medische producten efficiënt. Aangedreven door servomotoren en slijpschroeven, bereikt het een hoge herhaalbaarheid en nauwkeurige lijmcontrole. Het visuele positioneringssysteem corrigeert Mark-punten en compenseert randen voor nauwkeurigheid. Met ondersteuning voor meerdere soorten lijm en spuiten past het zich aan uiteenlopende behoeften aan. De Online Jet Dispensing Machine For SMT Line kan naadloos worden geïntegreerd in productielijnen, waardoor de productiviteit wordt verhoogd. Ons brede servicenetwerk zorgt voor snelle hulp en procesoptimalisatie voor klanten wereldwijd.
| Gedetailleerde productkenmerken

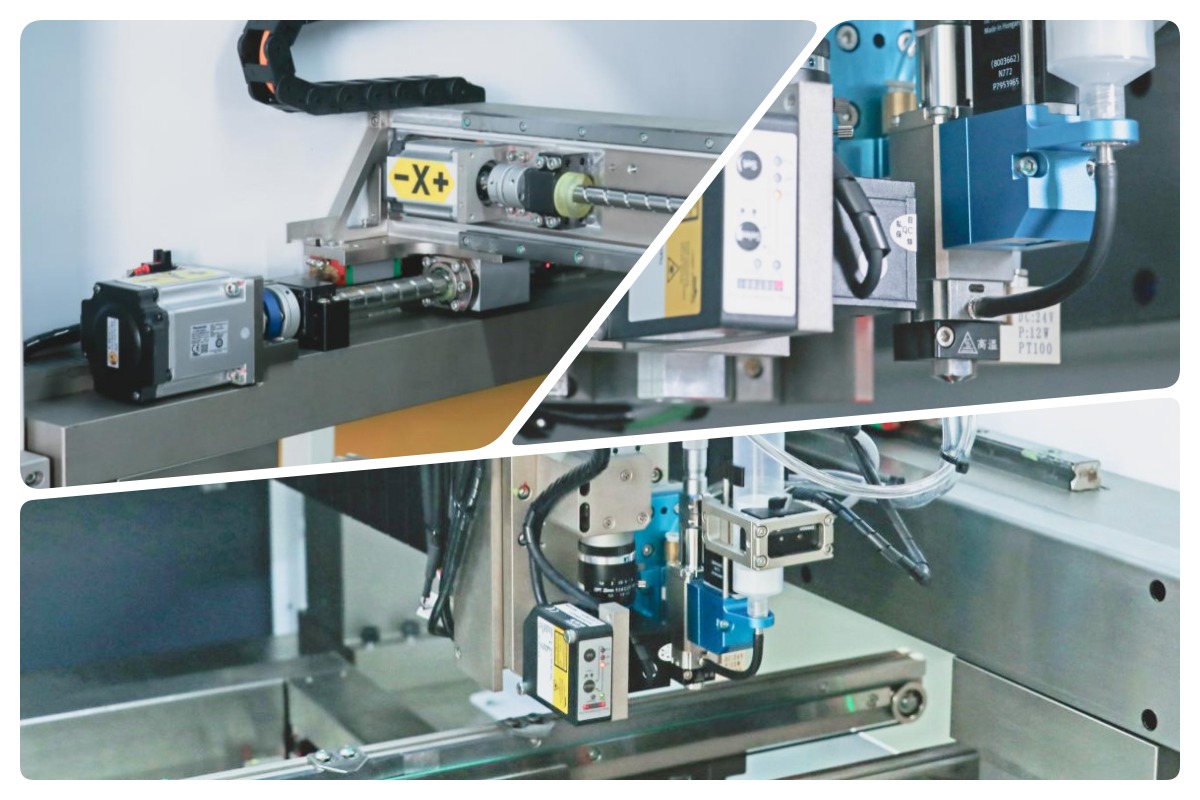

De Jet-doseermachine is voorzien van een uiterst nauwkeurig ventiel voor een exacte controle van de lijmhoeveelheid. Aangedreven door servomotoren en slijpschroeven, biedt het herhaalbaarheid bij het doseren. Het ondersteunt verschillende lijmspecificaties met een standaard voorverwarmingsfunctie om de viscositeit te optimaliseren. Dit zorgt voor een uniforme lijmuitvoer, waardoor de betrouwbaarheid van de hechting wordt verbeterd. Het is geschikt voor rode lijm in SMT en andere lijmen en voorkomt verstoppingen dankzij het ingebouwde reinigingssysteem, waardoor het efficiënt is voor LED- en medische toepassingen.
De transportband in de Jet Dispensing Machine maakt gebruik van antistatische banden met onafhankelijke motoren voor nauwkeurige transmissie. Het bevat een unieke verstelbare bordstop om PCB-afwijking te voorkomen. De synchrone breedteverstelling via slijpschroeven garandeert parallelliteit van de rails. Dit maakt een flexibele verwerking van PCB-gewichten tot 5 kg en transportsnelheden van 300 mm/s mogelijk. Het ondersteunt meerdere richtingen, zoals L naar R of R naar L, en past naadloos in SMT-lijnen voor een soepele workflow.

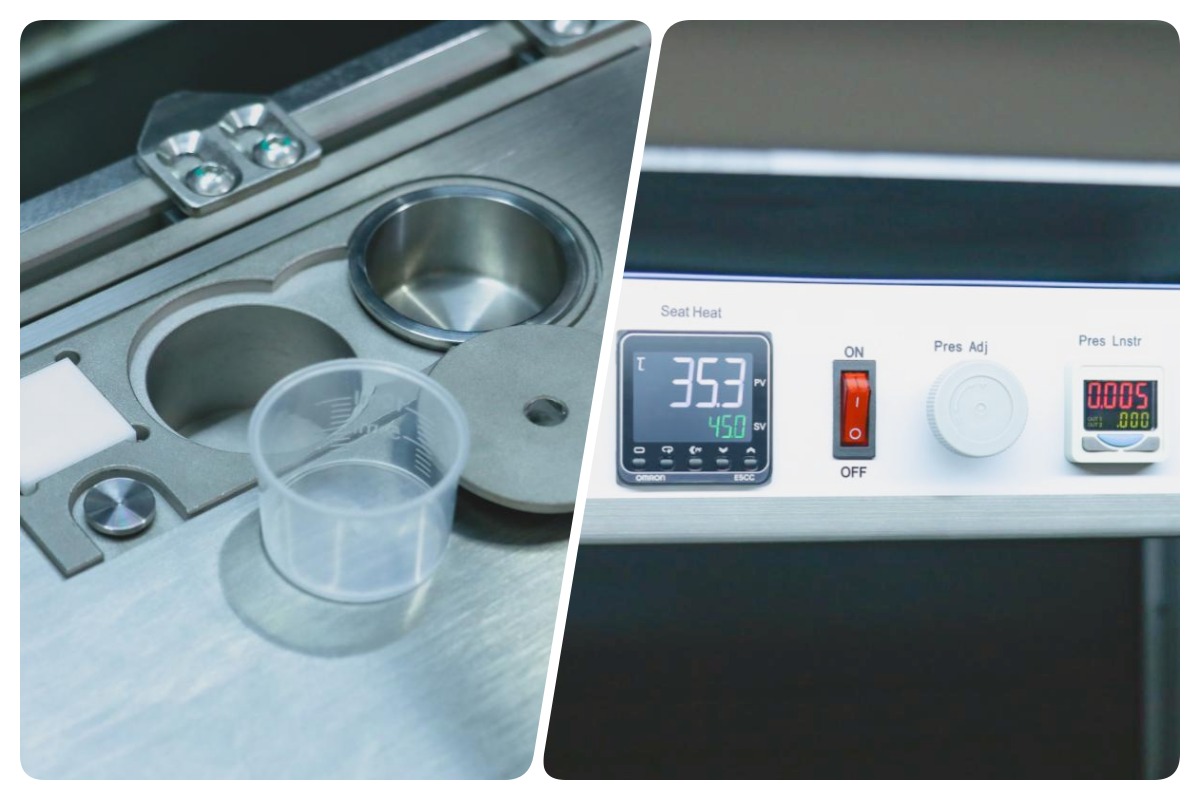

Het ingebouwde reinigingssysteem houdt de kleppunt schoon en voorkomt uitdroging of verstopping van de lijm. Automatische reiniging met één toets is binnen enkele seconden voltooid. Nauwkeurige temperatuurregeling optimaliseert de lijmstroom en houdt de output de hele dag stabiel. Deze eenvoudige functies verminderen de dagelijkse onderhoudstijd aanzienlijk en verlengen de levensduur van de klep, zodat de Jet Dispensing Machine langer werkt met minder stops.

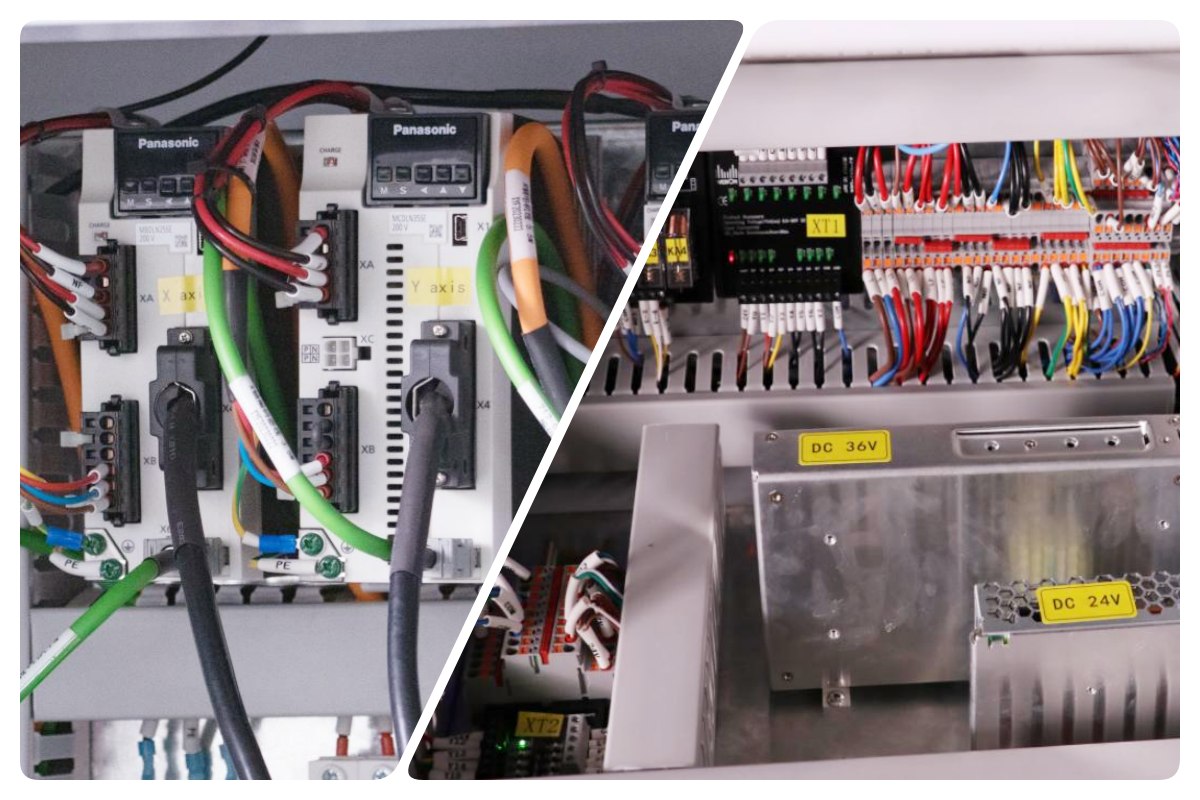

De Jet Dispensing Machine maakt gebruik van PLC + industriële PC-besturing voor hoge stabiliteit en eenvoudige uitbreiding. Het voldoet aan de CE-veiligheidsnormen en volgt het Industrie 4.0-ontwerp. Elektrische onderdelen van topmerken (Panasonic servo, Omron relais, Schneider schakelaar) zorgen voor een betrouwbare 24/7 werking. Het systeem ondersteunt MES-verbinding en toekomstige upgrades zoals 3D-detectie of UV-uithardingsmodules. De eenvoudige interface en UFD-software maken de bediening eenvoudig, zelfs voor nieuwe werknemers.
| Specificatie
| Model | ICT-D450 | ICT-D600(LENS) | ICT-D1200(LENS) |
| Doseerbereik | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Productgewicht | Maximaal 4,5 kg | ||
| Productdikte | Maximaal 6 mm | ||
| Maximale snelheid | 2000 mm/sec | ||
| Visie Methodologie | CCD | ||
| Schoonmaaksysteem | Auto | ||
| Snelheid van de injectieklep | 200 punten/sec | ||
| Doseernauwkeurigheid | ±0,02 mm | ||
| Herhaalde nauwkeurigheid | ±0,01 mm | ||
| Gewicht | 650 kg | 750 kg | 950 kg |
| Dimensie | B770*D1200*H1500mm | B880*D1200*H1500mm | B1590*D1200*H1500mm |
| Lijst met SMT-lijnapparatuur

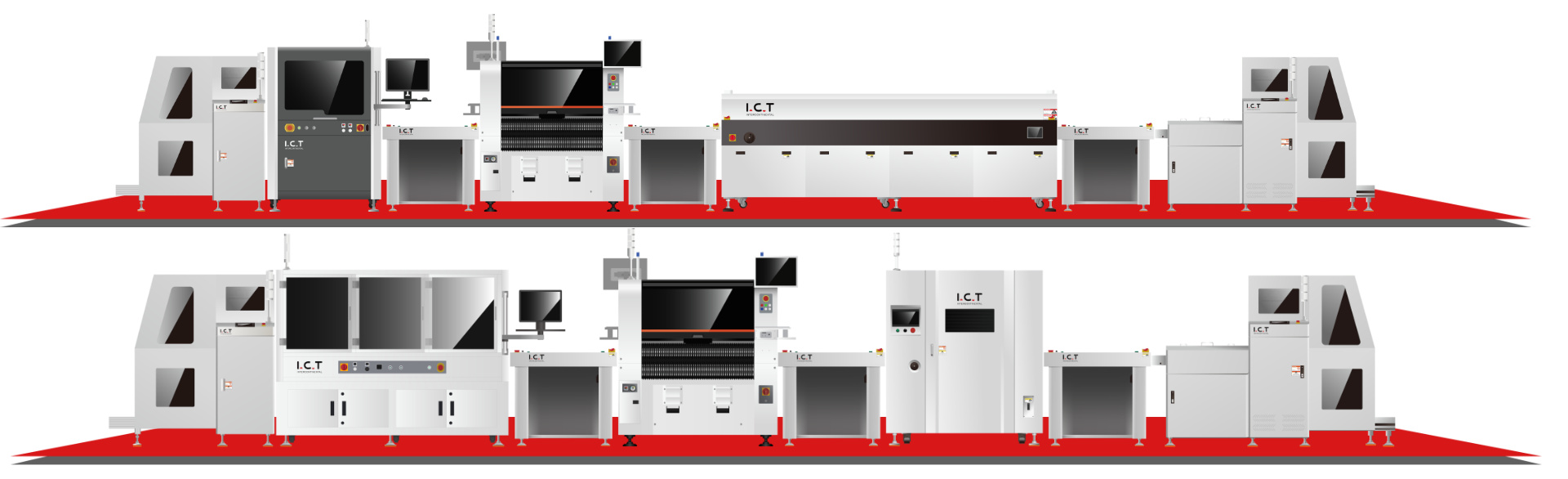

De automatische lader voert de planken soepel aan. De Jet Dispensing Machine laat met hoge snelheid exacte lijmpunten of lijnen vallen. Vervolgens positioneert de pick & place-machine componenten of LED-lenzen nauwkeurig op de natte lijm. Vervolgens gaat de plaat naar een IR-uithardingsoven of UV-uithardingsoven om de lijm binnen enkele seconden volledig uit te harden. Ten slotte inspecteert een AOI-station het lijmvolume, de positie en de hechtkwaliteit.
| Productnaam | Doel in lijmdoseerlijn |
|---|---|
| Lijmdoseermachine | Zorgt voor een snelle, uiterst nauwkeurige lijmdosering |
| Conforme coatingmachine | Brengt een laatste beschermende coating aan voor betrouwbaarheid |
| Kies en plaats machine | Plaatst componenten nauwkeurig op verse lijm |
| Uithardende oven | Hardt lijm snel uit met IR- of UV-technologie |
| Succesverhaal van klanten
In Tadzjikistan boden twee ICT-ingenieurs ter plaatse technische ondersteuning aan een LED-klant die twee volledige SMT-lijnen, één DIP-lijn, één coatinglijn, één distributielijn en één assemblagelijn voor LED-lampen kocht. De video toont hoe de ingenieurs de apparatuur assembleren, het team van de klant trainen in bediening en onderhoud, en de productie van verschillende LED-producten demonstreren. De meeste LED-artikelen, van lampen tot panelen, werden met succes en met hoge precisie vervaardigd. De sessie belicht de rol van de Jet Dispensing Machine bij het aanbrengen van lijm voor assemblage. Het eindigt met het delen van positieve feedback door de klant over de naadloze installatie en verbeterde uitvoerkwaliteit.
| Professionele training en ondersteuning
ICT biedt uitgebreide after-sales service en training om een soepele werking van de Jet Dispensing Machine te garanderen. Ons wereldwijde netwerk omvat verkoop- en servicecentra in meerdere landen, die installatie, onderhoud en probleemoplossing bieden. Ingenieurs geven praktijkgerichte training over software, hardware en procesoptimalisatie. Wij richten ons op snelle responstijden, vaak binnen 24 uur, om downtime tot een minimum te beperken. Op maat gemaakte programma's helpen klanten de Online Jet Dispensing Machine For SMT Line aan te passen aan hun behoeften. Deze ondersteuning bouwt langdurige partnerschappen op, verbetert de productiviteit en verlaagt de operationele kosten.
| Klant lof
Klanten prijzen onze monteurs om hun deskundigheid en geduld tijdens de installatie. Ze benadrukken de betrouwbaarheid en precisie van de Jet Dispensing Machine bij dagelijks gebruik. Velen waarderen onze veilige verpakking die een veilige levering zonder schade garandeert. Snelle reacties op vragen, waarbij problemen vaak op afstand worden opgelost, zorgen voor vertrouwen. Over het algemeen merken klanten hoe onze apparatuur de efficiëntie en productkwaliteit verhoogt, wat leidt tot een hogere tevredenheid.
| Onze certificering
ICT beschikt over belangrijke certificeringen zoals CE, RoHS en ISO9001, waardoor naleving van internationale normen wordt gegarandeerd. We hebben ook meerdere patenten voor innovatieve ontwerpen in doseertechnologie. Deze referenties weerspiegelen onze toewijding aan veiligheid, milieuverantwoordelijkheid en kwaliteitsmanagement. Ze verzekeren klanten dat de Jet Dispensing Machine voldoet aan strenge tests op het gebied van prestaties en duurzaamheid.
| Over ons en fabriek
ICT is een toonaangevende leverancier van oplossingen voor de productie van elektronica, met eigen R&D- en productiefaciliteiten. We zijn opgericht in 2012 en hebben 89 medewerkers, waaronder 20 ingenieurs, verspreid over een oppervlakte van 12.000 m². Ons geregistreerde fonds bedraagt $30 miljoen, met een snelle groei en bedient meer dan 1.600 klanten in 72 landen. De fabriek volgt strikte detectieprocessen en een robuust kwaliteitsmanagementsysteem om hoge normen te garanderen. We bieden wereldwijde dekking voor SMT-, DIP-, coating- en doseerlijnen.
