I.C.TSC-500D |SMT-link / inspectietransportband met twee rijstroken van de Chinese fabrikant

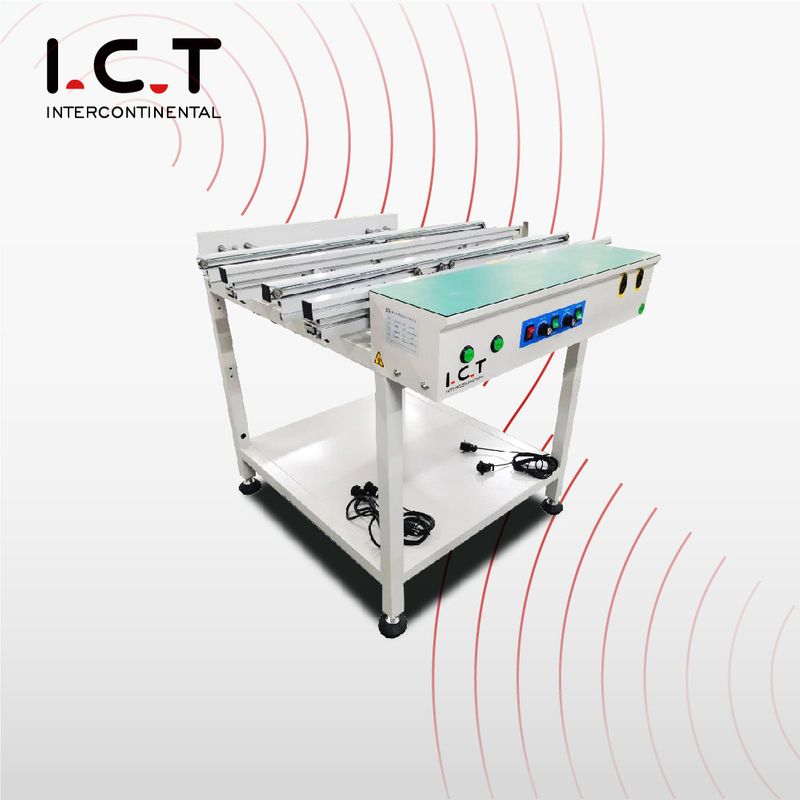

I.C.T SC-500D | Dual-lane SMT Link/ Inspectie transportband

Invoering

De I.C.T Dual-Lane SMT-inspectie-transportband is speciaal ontworpen voor een efficiënte en nauwkeurige massaproductie van PCB's.

Het heeft een krachtig en betrouwbaar systeem met dubbele rijstroken, deze transportband maakt het mogelijk dat meerdere PCB-boards tegelijkertijd worden getransporteerd en geïnspecteerd, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.

Het is uitgerust met geavanceerde inspectietechnologie om ervoor te zorgen dat elke PCB voldoet aan de hoogste kwaliteitsnormen voordat hij naar de volgende fase van het productieproces gaat.

Het modulaire ontwerp van het dubbele dokstation kan eenvoudig worden geïntegreerd in bestaande SMT-productielijnen, waardoor het een veelzijdige en waardevolle toevoeging is aan uw productie-opstelling.

De standaard Dual-lane SMT-link/inspectiebeheerder is ontworpen om PCB's in SMT-assemblagelijnen met hoge snelheid te transporteren en te inspecteren. Met een configuratie met dubbele rijstroken kan deze transportband twee PCB-lijnen tegelijkertijd verwerken, wat een verhoogde doorvoer en operationele efficiëntie biedt. Het modulaire ontwerp maakt aanpassing op basis van klantbehoeften mogelijk, waardoor een veelzijdige oplossing voor diverse productieomgevingen wordt gewaarborgd.

Belangrijkste kenmerken:

Modulair ontwerp : aanpasbare montage om te voldoen aan specifieke klantvereisten voor maximale flexibiliteit.
Stevige staalconstructie : robuuste stalen componenten verbeteren de stabiliteit en duurzaamheid van de apparatuur.
Verstelbare railbreedte : heeft een gladde roestvrijstalen schroef voor eenvoudige afstelling van de railbreedte, waardoor compatibiliteit met verschillende PCB -maten wordt gewaarborgd.
Variabele snelheidsregeling : stelt operators in staat om de snelheid aan te passen om de workflow en efficiëntie te optimaliseren.
PCB -testmodus : ontworpen voor het testen van circuitplaten tijdens de montage.
Aluminium slotontwerp : speciale aluminium slot voor soepelere PCB -overdracht en om te voorkomen dat u tijdens de beweging blijft hangen.
Zwaardarmontwerp : een robuust bodemontwerp minimaliseert de verschuiving en zorgt voor betrouwbare activiteiten tijdens de snelle productie.
Aanpasbare lengte : de lengte van de machine kan worden aangepast volgens de vereisten van de productielijn.
SMEMA -compatibiliteit : integreert naadloos met andere SMT -apparatuur met behulp van de SMEMA -interface, waardoor soepele communicatie wordt vergemakkelijkt.

Specificatie:

Dual-lane SMT Link/ Inspectie transportband

Hoofd materil:
Lichaamsmateriaal	Lassen van metalen materialen		China
Sensor	Pepperl+fuchs/panasonic/omron		Duitsland/Japan
Rail	Aluminium (mal making)		China
Riem	4 mm antistatische riem		China
Geleidingsschroef	Hoge precisiekogelschroef		Taiwan
Model	SC-500D	SC-600D	SC-1000D
Raillengte	500 mm	600 mm	1000 mm
Dimensie (mm)	500990950	600990950	1000990950
Max.pcb breedte dubbele rijstrook	50 tot 270 mm*2
Max.pcb width single-lane	510 mm
Besturingssysteem	Industrial Control Module System (Panasonic PLC -optie)
Mededeling	Smema voor zowel in als uit
Stroomvoorziening	1 pH AC 220V 50/60Hz (optie: 110V tot 380V)
Gewicht	80 kg	90 kg	105 kg

Beschikbare opties:

Touchscreen : optionele interface voor gebruiksgemak en betere controle.
Automatische breedteaanpassing : vergemakkelijkt snelle aanpassingen aan PCB -breedtes.
Snelheid met dubbele rails : maakt onafhankelijke snelheidsregeling voor elke PCB -rijstrook mogelijk.
Metal Chain : voor een efficiënte transmissie van PCB's.
LED -inspectielicht : optioneel LED -licht voor verbeterde inspectie -zichtbaarheid.
Gesegmenteerde transmissie : voor meer precieze controle over PCB -beweging.

Veelgestelde vragen (FAQ)

Wat is de maximale PCB-breedte die de transportband met dubbele rijstrook kan herbergen?

De transportblader met dubbele rijstrook kan PCB-breedtes verwerken, variërend van 50 mm tot 270 mm per baan, waardoor een efficiënte afhandeling van kleinere tot middelgrote PCB's mogelijk is. Voor werking met één rijstrook is de maximale breedte 510 mm.

Hoe werkt de verstelbare snelheidsregeling?

De transportband heeft een verstelbare snelheidsregeling, waardoor operators de gewenste snelheid kunnen instellen om aan de productielijnvereisten te voldoen. Dit zorgt voor soepelere behandeling en efficiëntere verwerking van PCB's.

Wat zijn de voordelen van het gebruik van de configuratie met dubbele rijstroken?

Het ontwerp met dubbele rijstrook maakt de gelijktijdige afhandeling van twee PCB-lijnen mogelijk, waardoor de productie-efficiëntie en doorvoer verhogen. Het is ideaal voor productie met een groot volume waarbij meerdere PCB-boards gelijktijdig moeten worden verwerkt.

Is deze transportband compatibel met andere SMT -apparatuur?

Ja, de transportband is volledig compatibel met andere SMT -apparatuur via de SMEMA -interface, waardoor soepele communicatie tussen apparaten en naadloze integratie in bestaande productielijnen wordt gewaarborgd.

Kan de lengte van de transportband worden aangepast?

Ja, de lengte van de transportband kan worden aangepast om aan de specifieke behoeften van uw productielijn te voldoen, waardoor flexibiliteit voor verschillende configuraties en workflows mogelijk is.
