ICT-SS430
I.C.T

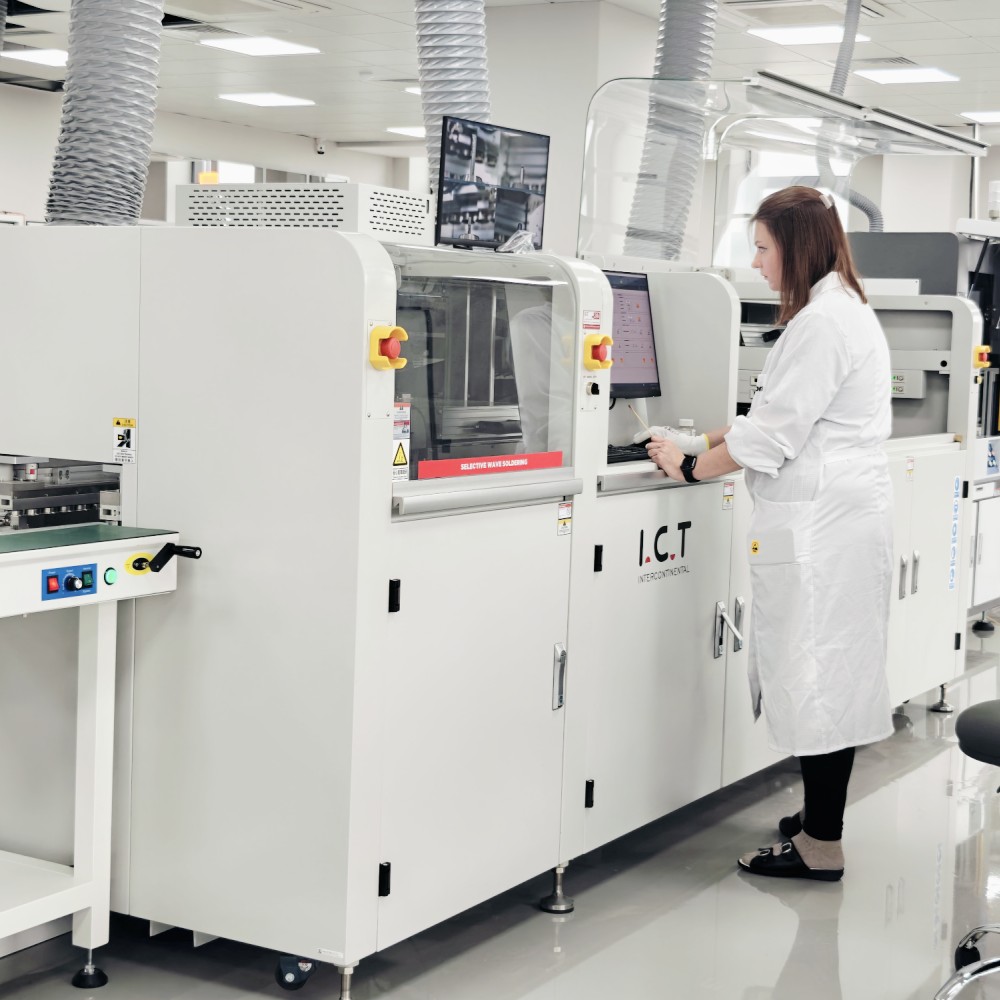

DIP Selective Wave Soldering Machine
| Hoeveelheid: | |
|---|---|
| Off-line selectieve soldeermachine
De ICT off-line selectieve soldeerapparatuur wordt in China ontwikkeld en geassembleerd voor flexibele meergolfprocessen bij productie van grote volumes. Het houdt de PCB gefixeerd terwijl het spuit- en soldeerplatform beweegt voor een betere nauwkeurigheid. Het N2 online verwarmingssysteem bevochtigt soldeer perfect en verwijdert slakken. Volledige pc-besturing maakt het instellen van bewegingspaden, soldeertemperatuur, fluxtype, N2-niveaus en meer mogelijk, waarbij menu's worden opgeslagen voor herhaalbare kwaliteit. Automatische golfhoogtekalibratiecontroles na elke PCB voor consistente stabiliteit. De positionering van de CCD-markering verifieert elk bord.
De bewegingstafel van gegoten aluminium met servomotoren van Panasonic en lineaire rails zorgt voor een lichte, snelle en stille beweging. De Duitse straalklep spuit nauwkeurig kleine fluxpunten, met een vastestofgehalte van minder dan 10%. Druktank stabiliseert de fluxstroom. Duitse elektromagnetische pomp levert betrouwbare pieken. Ti-soldeerpot met externe gietijzeren verwarming voorkomt lekken en warmt snel op. Deze selectieve soldeerapparatuur blinkt uit in through-hole-toepassingen.
| DIP-lijnapparatuurlijst

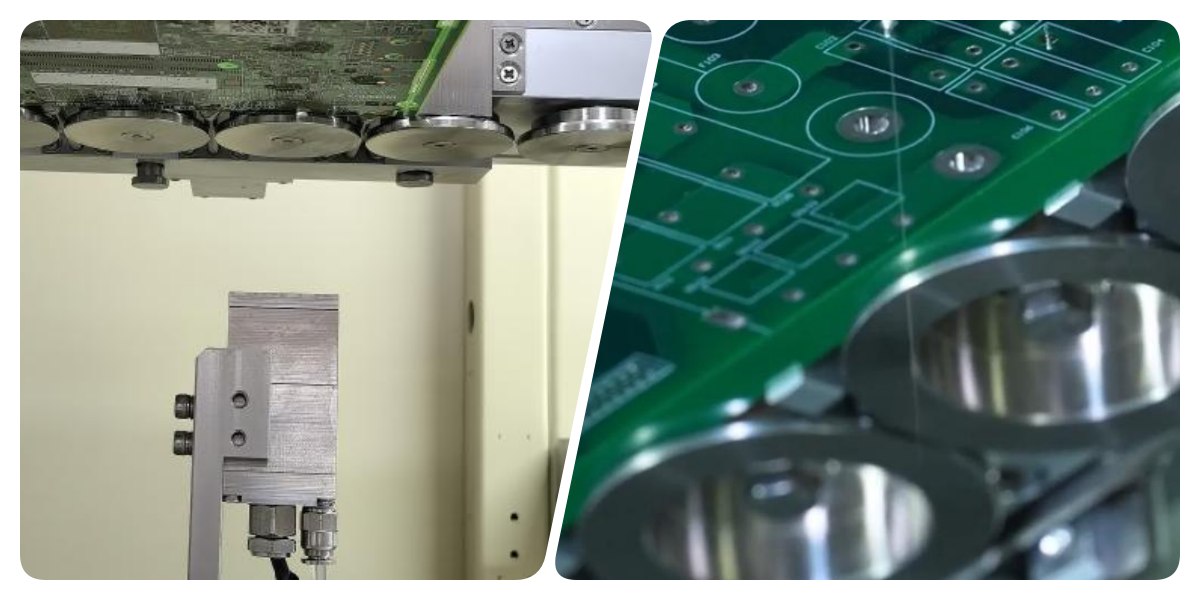

Hoogfrequente pulsinjectieklep uit Duitsland creëert kleine, nauwkeurige fluxpunten met een vastestofgehalte van minder dan 10%. Optionele waarschuwingen voor storingsdetectie. Bakje onder de klep vangt resten op voor eenvoudige reiniging. Het mondstuk op het XY-platform bereikt een herhalingsnauwkeurigheid van 0,02 mm. De druktank handhaaft een stabiele stroom, ongeacht de hoeveelheid flux. Uiterst nauwkeurige flowmeter met corrosiebestendige onderdelen regelt de output. Japanse pneumatische SMC-componenten zorgen voor duurzaamheid. Flowmeters en stikstofregelaars bevinden zich op het machineoppervlak, zodat ze gemakkelijk te bekijken zijn. Extern ontwerp vereenvoudigt aanpassingen. De automatische extractiepomp van SMC zorgt voor een consistente aanvoer. Dit fluxsysteem in de selectieve soldeerapparatuur garandeert een schone, uniforme coating op doorlopende gaten.

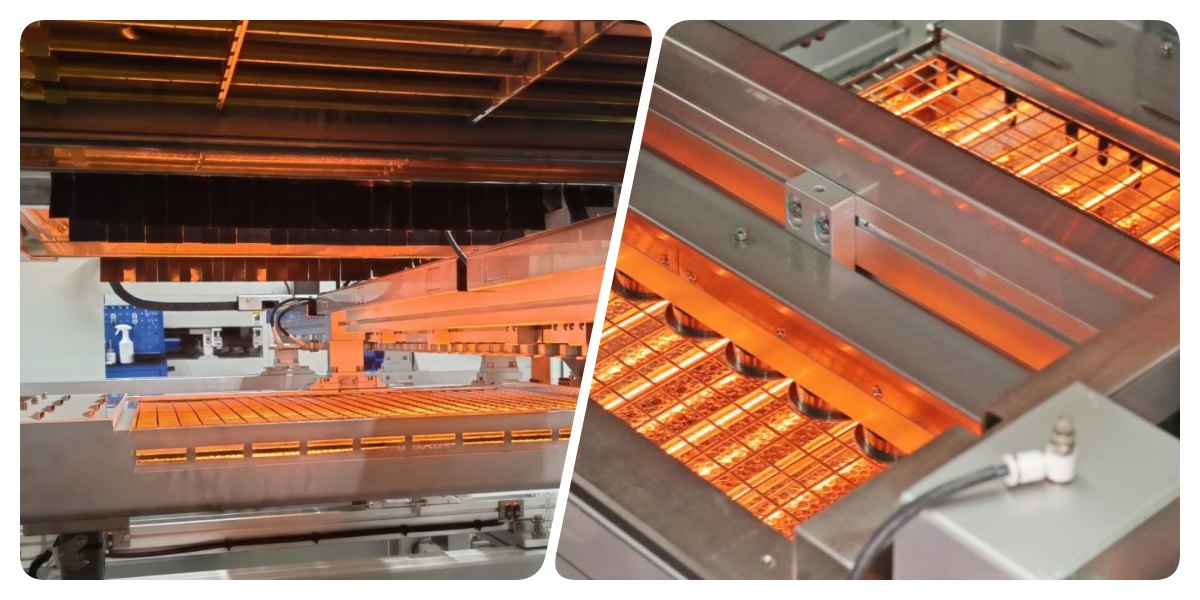

Onderste IR-voorverwarming is standaard met verstelbare positie; top IR of hete lucht optioneel. Het structuurontwerp maximaliseert het verwarmingsoppervlak. Allround katoen met hoge temperatuur zorgt voor stabiele temperaturen. Warmteonderdelen en motoren van topmerken presteren betrouwbaar. Plug-in-installatie maakt onderhoud zonder gereedschap mogelijk. Hierdoor worden PCB's gelijkmatig voorverwarmd en worden ze voorbereid op het solderen in de selectieve soldeerapparatuur.

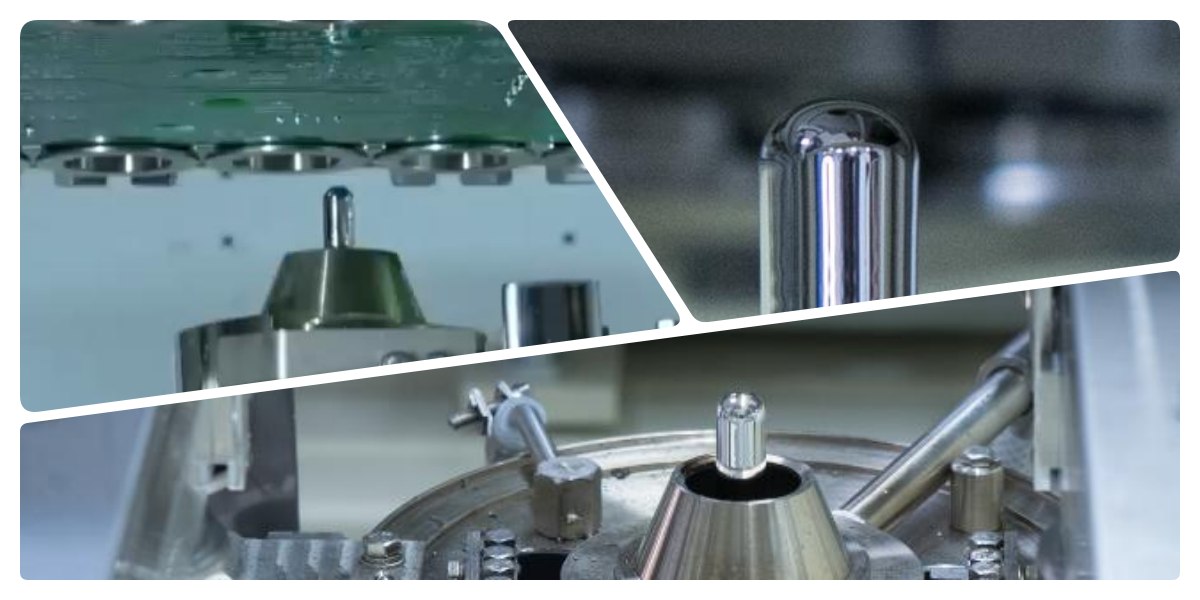

Elektromagnetische pomp zorgt voor stabiele, betrouwbare golfpieken. Software stelt de soldeertemperatuur, N2, golfhoogte en kalibratie in. Ti-soldeerpot voorkomt lekken, met gietijzeren externe verwarming voor snelle opwarming. N2 online verwarming bevochtigt de voegen perfect en minimaliseert schuim. Toonaangevende tinspraystabiliteit. Realtime CCD-bewaking neemt video op die 900 uur lang traceerbaar is. Visueel programmeren verhoogt de efficiëntie. Zeer nauwkeurig lichtgewicht XYZ-platform met snelle servomotoren en reductoren. Verzegelde behandeling tegen vervuiling. Omron magnetische sensoren voor nauwkeurige beweging. Standaard automatische spuitmondreiniging met instelbare poederfrequentie. De Duitse SICK-lasersensor detecteert contactloos en foutloos golfhoogtes. Rationeel reinigings- en meetontwerp. Dit hart van de selectieve soldeermachine met doorlopende gaten produceert onberispelijke verbindingen.

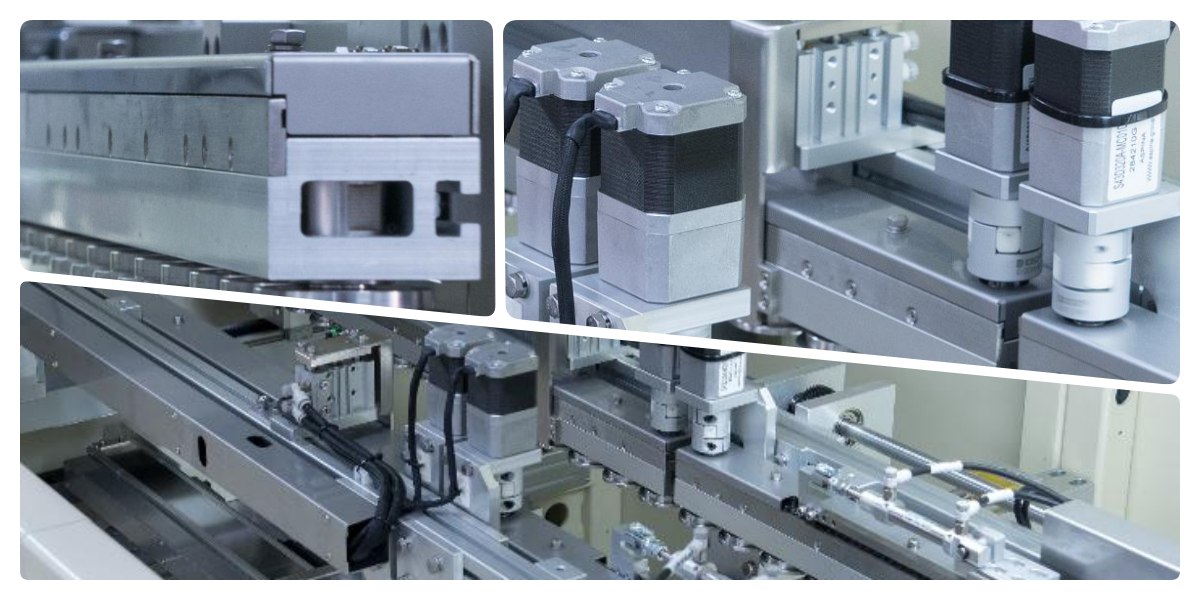

Speciale profielen zorgen voor een stabiele structuur met een handig ontwerp. De transmissiemodule maakt gebruik van drie rolsecties. PCBA-zijklemmen en bovenklemmen houden de platen stevig vast tijdens flux, voorverwarmen en solderen. Verdikte, op maat gemaakte rails ondersteunen tot 20 kg. Het verwerkt maximale afmetingen van 300x350 mm tot 400x500 mm in de richting van voor naar achter. Uiterst nauwkeurige module zorgt voor nauwkeurige positionering. Er is een vrije ruimte van 120 mm boven en 60 mm onder voor componenten. Dikte van 0,5-6,0 mm is geschikt voor verschillende PCB's. Deze opstelling kan naadloos worden geïntegreerd in de selectieve soldeermachine met doorgaand gat, voor een efficiënte doorstroming.

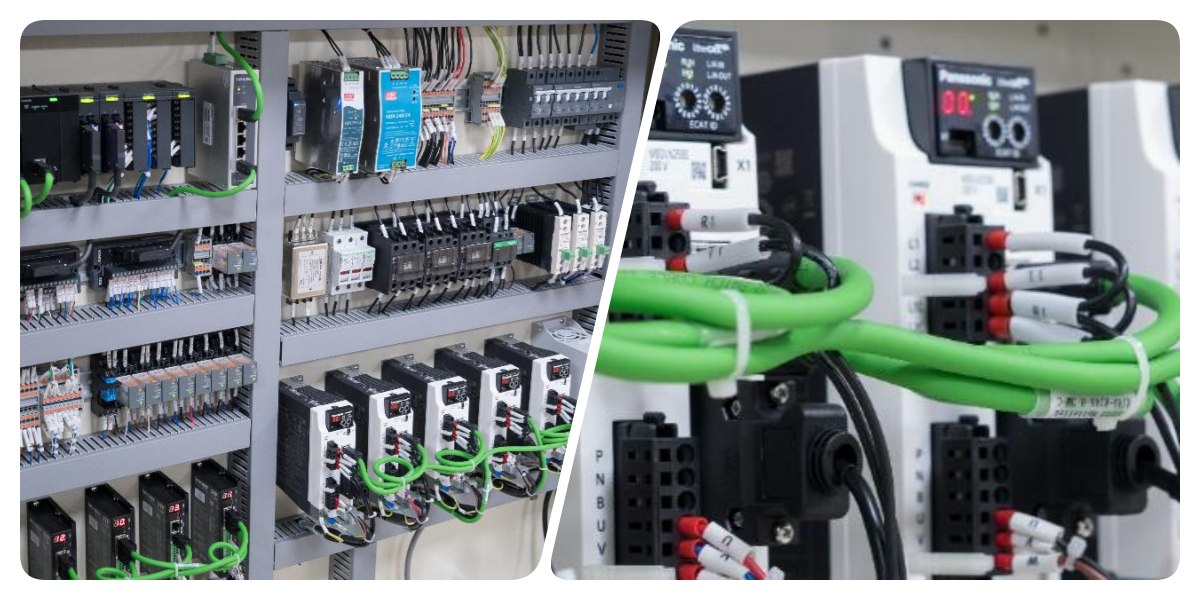

Het hoogwaardige busbesturingssysteem met PLC plus module zorgt voor een stabiele werking en toekomstige schaalbaarheid. Voldoet aan de CE-normen met Industrie 4.0-vloerindeling. Verbetert de capaciteit door de onderliggende besturing van de soldeermodule te integreren, terwijl de betrouwbaarheid behouden blijft. Maakt gebruik van wereldwijd topstabiele elektrische componenten. Cat-6 netwerkkabel versnelt de gegevensoverdracht en reacties. Begeleide programmering vereenvoudigt de installatie. Snelle CCD-programmering identificeert automatisch spuitdoptypes. Beeldprogrammering corrigeert en verifieert coördinaten op intelligente wijze. Real-time interfacevisualisatie met CCD-bewakingsschakelaar met één knop. Ondersteunt Chinese, Engelse, Japanse en Russische talen. Deze controle in de selectieve soldeerapparatuur traceert parameters voor volledige kwaliteitsborging.

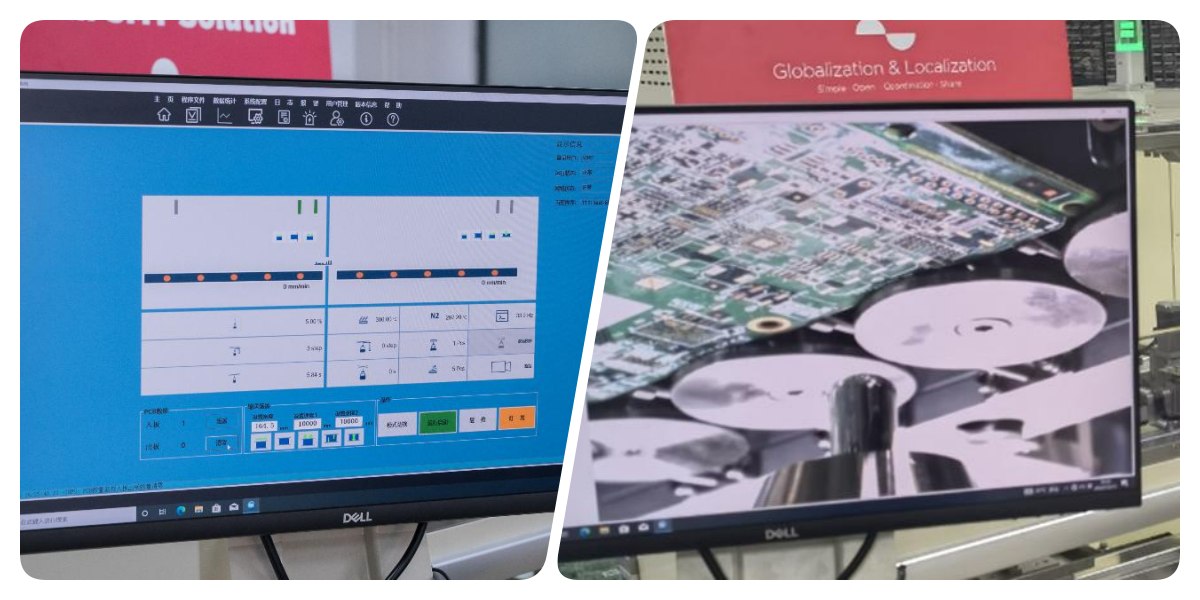

De begeleide programmeermodus leidt eenvoudig door de stappen. Snelle CCD-programmering met automatische spuitdopidentificatie. Beeldprogrammering voor coördinatencorrectie en slimme verificatie. Real-time datavisualisatie op duidelijke interface. Schakelaar met één knop voor live CCD-soldeerweergave. Meertalige ondersteuning, waaronder Chinees, Engels, Japans, Russisch. MES-compatibiliteit met WIFI, online upgrades, afstandsbediening. Menselijk gesproken alarm en aanpasbare verlichting voor waarschuwingen. Soldeergegevens herleidbaar naar elk punt voor procesbevestiging. Dit besturingssysteem in de through-hole selectieve soldeermachine maakt deze toegankelijk voor operators.
| Specificatie
Offline selectieve golf soldeermachine | |
Model | ICT-SS430 |
Fluxopslagtank | 1L |
Fluxondersteuning | Flux -alarm, automatisch |
Spuitmondstuk | Duitsland Jet Valve (Spot and Line Spraying) 1set |
Spuit de mondstukformaat | 130UM (180, 210UM -optie) |
Spuitbereik | 3 ~ 8 mm |
Spuitsnelheid | 0 ~ 20 mm/s |
Spuit de spuitmondsnelheid | 0 ~ 400 mm/s |
Spray Precision | 0,1 mm |
Spuitdruk | 0,05 ~ 0,1 MPa |
Voorverwarmingsmodus | IR-verwarming |
Voorverwarmende gebied | L500mm*B500mm |
Solderprecisie | ± 0,25 mm |
Soldermonitoring | CCD |
Soldeercapaciteit | 12 kg |
Max PCB -maat | 500*500 mm |
Max PCB -maat | 60 mm |
PCB -dikte | 0,5-6,0 mm |
PCB -gewicht | <20kg |
Besturingssysteem | Windows10 |
Stroomvoorziening | 220 V AC ± 10%, 50/60 Hz |
Dimensie | L1400*W2580*H1722mm |
Gewicht | Ongeveer: 700kg |
| DIP-lijnapparatuurlijst
Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
In 2025 bezocht een klant uit Vietnam de ICT-fabriek om de selectieve soldeerapparatuur voor hun productielijn voor een gerenommeerd wereldwijd cameramerk te verifiëren. Onze ingenieurs verwelkomden hen en demonstreerden machineacceptatietests op voorbeeld-PCB's. Ze trainden het team praktijkgericht met het instellen van fluxspuiten, padprogrammering, golfhoogtekalibratie en het opslaan van pc-parameters. Klanten observeerden in real-time nauwkeurig door-gat-solderen via CCD. De training omvatte onderhoudsroutines, probleemoplossing en automatische reinigingsfuncties. Dit fabrieksbezoek zorgde voor een zelfverzekerde integratie op hun locatie. Het benadrukt de toegewijde wereldwijde ondersteuning en expertise van ICT op het gebied van selectieve soldeerapparatuur.
| Professionele service en training

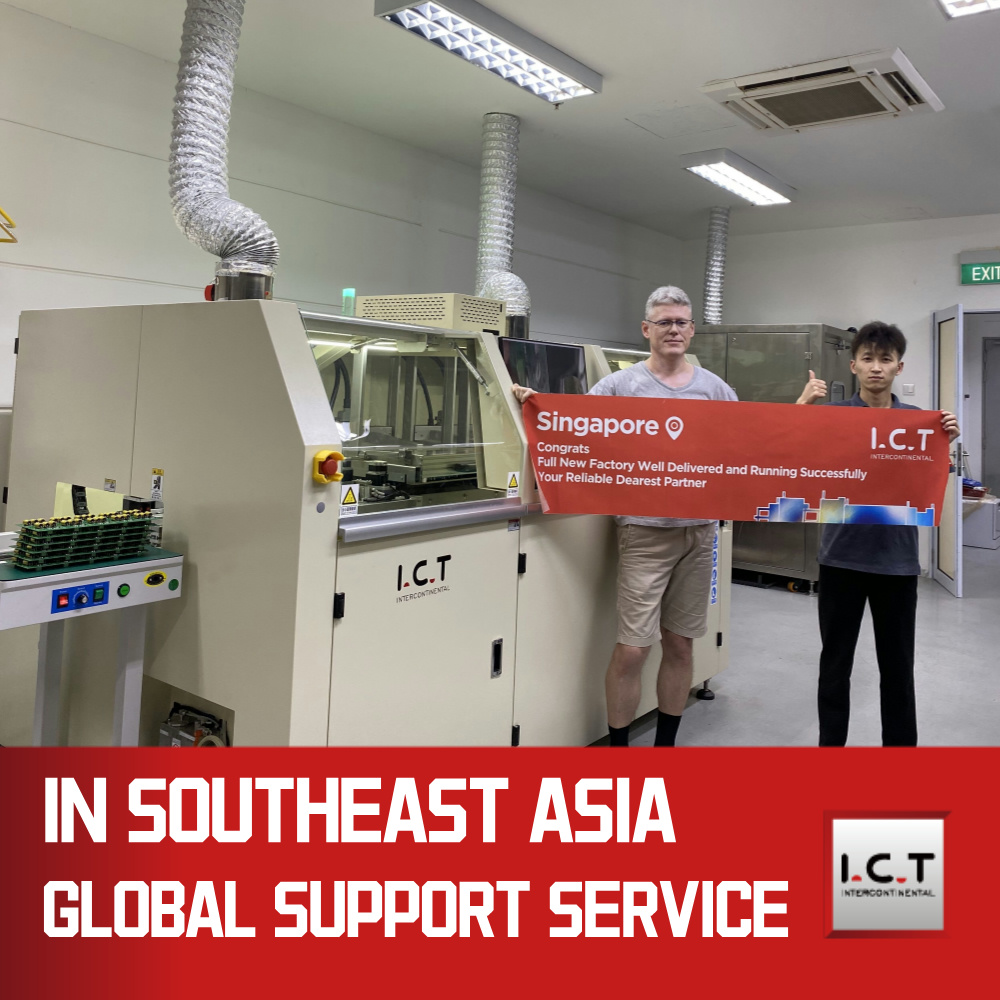

ICT levert volledige installatie, onderhoud, technische ondersteuning en training voor gemoedsrust. Onze 20 ingenieurs analyseren behoeften, plannen programma's en optimaliseren processen. Wij verzorgen bewerkingen, aanpassingen in PCBA en DIP. De training omvat pc-bediening, traceerbaarheid en upgrades. Fabrieksbezoeken zoals Vietnam bieden praktische begeleiding. Wij bedienen meer dan 1600 klanten in 72 landen met snelle reacties. Reserveonderdelen en hulp op afstand zorgen ervoor dat de selectieve soldeerapparatuur langdurig efficiënt blijft werken.
| Klant lof
Klanten prijzen onze ingenieurs voor deskundige, geduldige training in fabrieksdemo's en -opstellingen. Ze prijzen de selectieve soldeerapparatuur voor nauwkeurige fluxing, stabiele golven en gebruiksvriendelijke bedieningselementen die de opbrengst verbeteren. Veilige verpakking beschermt tijdens verzending zonder schade. Snelle reacties lossen problemen binnen enkele uren op, vaak op afstand. Eén gebruiker merkte een dramatische stijging van het slagingspercentage op. Betrouwbare prestaties en ondersteuning maken ICT de voorkeur.
| Industriecertificeringen
Het bedrijf beschikt over CE-, RoHS-, ISO9001-certificeringen en diverse patenten. CE bevestigt elektrische veiligheid, RoHS beperkt schadelijke stoffen, ISO9001 houdt toezicht op kwaliteitssystemen. Patenten omvatten Duitse straalkleppen, elektromagnetische pompen, laserdetectie. Deze valideren de uitmuntendheid, betrouwbaarheid en unieke kenmerken van de selectieve soldeermachine voor doorlopende gaten wereldwijd.
| Over ICT-bedrijf en fabriek
ICT voert interne R&D en productie uit in een fabriek van 12.000 m² met 89 medewerkers, 20 ingenieurs, 8 vestigingen. Snelle groei sinds 2012 bedient meer dan 1600 klanten in 72 landen. Fabrieken implementeren strikte inspectieprocessen en uitgebreide kwaliteitsmanagementsystemen. We bieden volledige oplossingen, van planning tot optimalisatie in SMT, DIP en meer.
