ICT-5700
I.C.T
| Hoeveelheid: | |
|---|---|

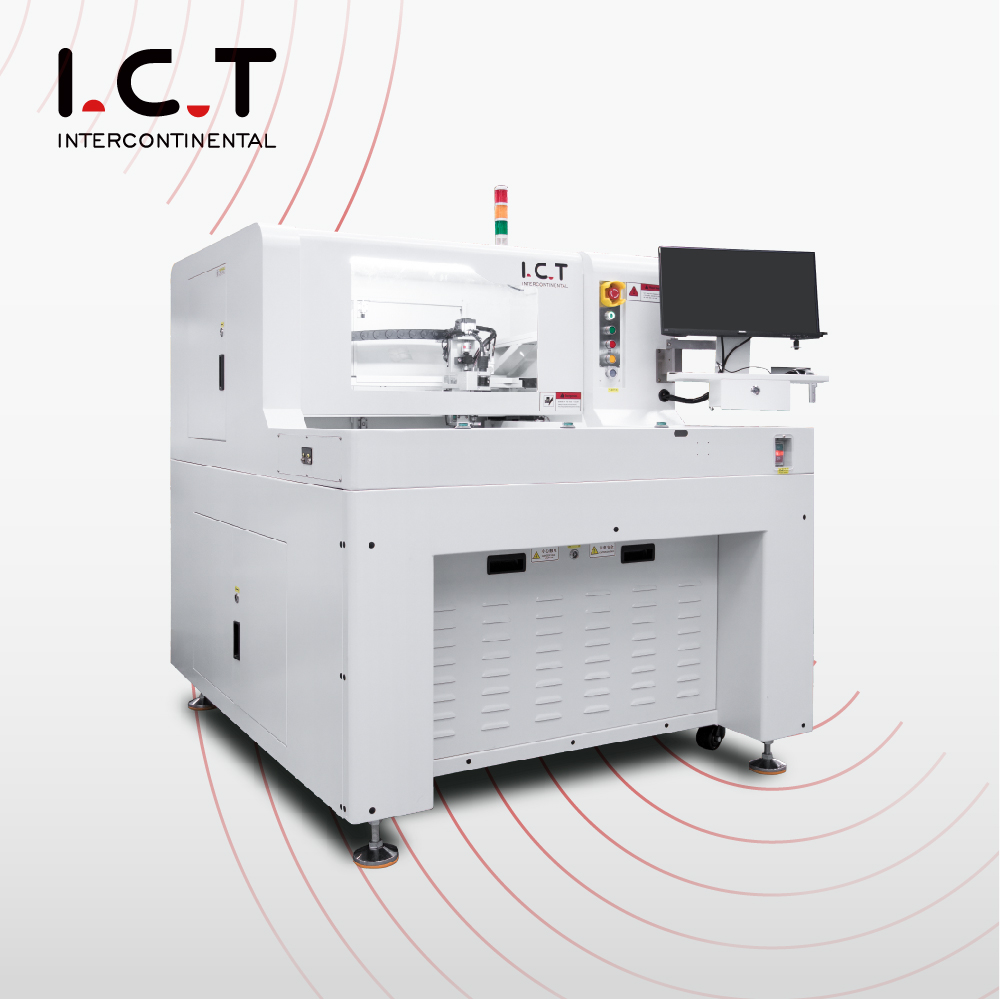

| Geavanceerde PCB Depaneling-router
De PCB-depaneling-router vindt essentiële toepassing bij de productie van smartphones, slimme wearables, tablets, auto-elektronica, medische apparaten en ruimtevaartsystemen. Het is geschikt voor PCB-afmetingen van 340 x 380 mm tot 450 x 600 mm en diktes variërend van 0,5 tot 5,0 mm. Het moderne CCD-visiesysteem herkent diverse soorten markeringen en voert automatische visuele correctie uit voor een exacte uitlijning. De spil werkt bij een toerental tot 80.000 tpm en bereikt sneden met sterk verminderde spanning, hoge precisie, lage traagheid en onmiddellijke respons. Dubbele platforms maken het mogelijk om verschillende producten tegelijkertijd te verwerken of te combineren in één uitgebreide werkruimte. Het ionenluchtpistool neutraliseert statische elektriciteit aan het oppervlak, waardoor stofaanhechting wordt voorkomen. Continue sensorbewaking beschermt de frees. Een afzonderlijke hoogefficiënte vacuümcollector zorgt voor een laag geluidsniveau en een krachtige zuigkracht. Het gehumaniseerde besturingssysteem blijft eenvoudig, flexibel en stabiel voor dagelijks gebruik.
| Functie
Transmissiesysteem
Geïmporteerde servomotoren van Panasonic, gecombineerd met zeer nauwkeurige schroefstangen, vormen de basis voor bewegingsnauwkeurigheid in het hele systeem. Geleiderails en kogelomloopspindels uit Taiwan dragen bij aan consistente herhaalbaarheid. De mechanische structuur, versterkt met een grotere dikte, verbetert de operationele stabiliteit aanzienlijk bij langdurige werkbelasting. Flexibele tankkettingen organiseren de kabelgeleiding op een esthetische manier en elimineren interferentie met dynamische componenten. De X-asmodule heeft een opvallend stofdicht ontwerp dat de onderhoudsintervallen en de bijbehorende kosten aanzienlijk verkort. Door deze zorgvuldig ontworpen integratie behoudt de PCB-depaneling-router een uitzonderlijke positionele precisie en duurzaamheid, waardoor ononderbroken prestaties worden ondersteund onder strenge productieomstandigheden.
Routersysteem
Het high-definition vision-systeem is coaxiaal uitgelijnd met de frees, waardoor eenvoudige en betrouwbare kalibratieprocedures mogelijk zijn. Standaard gereedschapsbreukdetectie activeert onmiddellijk een alarm bij het detecteren van freesslijtage of -breuk. Het optionele automatische gereedschapswisselmechanisme maakt continue bewerking zonder onderbreking mogelijk, waardoor de productie-efficiëntie wordt verhoogd. Een ionenluchtpistool verwijdert systematisch statische elektriciteit van het PCB-oppervlak, waardoor stofaanhechting tijdens bedrijf effectief wordt voorkomen. De geïmporteerde hogesnelheidsspil verlaagt de snijspanning aanzienlijk en levert tegelijkertijd superieure precisie, minimale traagheid en snelle dynamische respons. Gezamenlijk zorgen deze geavanceerde elementen voor consistent schone scheidingsresultaten op de PCB Board Lead Cutter Separator Depaneling Router Machine.
Platformsysteem
De besturing van de Y-as wordt bereikt door nauwkeurige schuifrails in combinatie met een servomotor, waardoor een uitstekende mechanische stabiliteit wordt gegarandeerd. Dubbele noodstopknoppen, uitgebreide veiligheidsafdekkingen en beschermende lichtgordijnen zorgen voor meerdere beveiligingen voor operators. Startknoppen die aan beide zijden zijn geplaatst, vereisen gelijktijdige activering, waardoor inherente veiligheid in het initiatieproces wordt ingebed. De standaard poreuze honingraatbasis biedt robuuste zuigkracht en brede compatibiliteit met verschillende armatuurconfiguraties. Dubbele platforms maken onafhankelijke verwerking van ongelijksoortige producten of unificatie in één vergroot werkgebied mogelijk. Deze configuratie maakt de PCB-depaneling-router zowel veilig als zeer aanpasbaar voor complexe assemblageomgevingen met hoge doorvoer.
Besturingssysteem
Een computer van industriële kwaliteit is gekoppeld aan een gespecialiseerde CNC-controller voor nauwkeurige uitvoering van opdrachten en robuuste weerstand tegen industriële elektrische interferentie. Uitgebreide registratie van productiegegevens genereert traceerbare rapporten die essentieel zijn voor kwaliteitsborgingsprotocollen. De operatorinterface voldoet aan de CE-normen en ondersteunt snelle programma-overgangen tussen verschillende bordtypen. Coaxiale CCD-beeldvorming zorgt voor een continue real-time visualisatie van de snijbewerking. Operators hebben het systeem snel onder de knie en bereiken uniforme resultaten over langere productiecycli. Deze geïntegreerde besturingsfuncties garanderen dat de PCB-depaneling-router met onwrikbare stabiliteit en nauwkeurigheid werkt in veeleisende fabrieksinstellingen.
Detailweergave
De convectieventilator handhaaft gedurende de hele werking uniforme interne temperaturen. Veiligheidssensoren voor de zijdeuren onderbreken de beweging onmiddellijk bij het openen van de deur. ESD-interfaceverbindingen beschermen gevoelige elektronica tegen elektrostatische ontlading. Optionele automatische gereedschapswisselaar maakt naadloze bitvervanging mogelijk zonder productieonderbrekingen. De detectiesensor voor gebroken messen bewaakt voortdurend de integriteit van het mes. Zelfsluitende pneumatische stutten zorgen voor een veilige positionering van de toegangsdeuren tijdens onderhoud. Elk zorgvuldig geïmplementeerd detail verbetert de algehele operationele veiligheid, het gebruikersgemak en de betrouwbaarheid op lange termijn binnen het PCB-snijmachine-PCB-leadsnijder-framework.
| Specificatie
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| PCB-formaat (dubbel platform, speciaal formaat optioneel) | 290*350mm | 350*450mm | 450*500mm |
| PCB-dikte | 0,3~6,0 mm | ||
| Gewicht (met stofzuiger) | 1000 kg | ||
| Dimensie | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Stofopvangmethode | Stofzuigen | ||
| Luchtvolume van stofzuiger | 28~35cm3/min | ||
| Stofzuiger Afmeting | 640*785*1760mm | ||
| Spanning van de stofafscheider | 380V,50/60HZ,3kw | ||
| Lijst met SMT-lijnapparatuur
ICT maakt een echte hoogwaardige PCBA-productielijn. Vacuümlader geeft bord schoon. Automatische printer plakt goed. Placerset chip waar. Veel zone-reflow-soldeer hard. Goede AOI vindt alles slecht. Lijn blijft strak. Opbrengst hoog. Kosten laag. Geen spel. Zorg voor een autogezondheidslampje voor hard werken. Bord is klaar voor de echte wereld. Wij zijn weer vol.
| Productnaam | Doel in SMT-lijn |
|---|---|
| Volledig geautomatiseerde SMD -lijn | Turnkey Ful-auto SMT-assemblagelijn |
| SMT -lader en loader | Laadt automatisch kale PCB's op de lijn. |
| SMT PCB-drukmachine | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| SMT soldeer oven | Smelt soldeer om stevige verbindingen te vormen. |
| Klantsuccesvideo
Een klant uit Algerije, gespecialiseerd in de productie van functionele telefoons, bezocht onze fabriek in Dongguan en bracht meer dan tien PCB-panelen en complete materiaalkits mee voor een grondige acceptatieverificatie. Ons team voerde een volledige SMT-lijndemonstratie uit: automatisch printen van soldeerpasta, SPI-inspectie, RX-8-plaatsing van miniatuurcomponenten, RS-1R-behandeling van grotere onderdelen, levering van schildafdekkingen door trayfeeder, voltooiing van reflow-solderen, scannen van AOI-defecten en nauwkeurige definitieve scheiding via de ICT PCB-depaneling-router. De reeks verliep zonder onderbrekingen en vertoonde een hoge doorvoer, minimale plaatspanning en een onberispelijke randkwaliteit. De klant hield elke fase nauwlettend in de gaten, erkende de naadloze efficiëntie en superieure resultaten en verleende vóór vertrek volledige goedkeuring van de apparatuur.
| Service- en trainingsondersteuning
ICT stuurt gekwalificeerde engineers voor installatie op locatie en gestructureerde, praktische trainingsprogramma's afgestemd op de wensen van de klant. De training omvat veilige bedieningsprotocollen, programmaconfiguratie, gereedschapsbeheer, routineonderhoudsprocedures en elementaire probleemoplossing voor de PCB-depaneling-router. Ondersteuning voor diagnose op afstand reageert snel, aangevuld met een snelle wereldwijde verzending van reserveonderdelen om operationele onderbrekingen tot een minimum te beperken. Wereldwijd verspreide servicecentra leveren snelle technische interventies en voortdurende procesverfijningen naarmate de productie-eisen evolueren. Dit geïntegreerde ondersteuningsframework zorgt voor een snelle inbedrijfstelling, duurzame machinebeschikbaarheid en optimale prestaties op de lange termijn, waardoor klanten het rendement op hun investering kunnen maximaliseren met minimale zorgen.
| Getuigenissen van klanten
Klanten prijzen onze ingenieurs voortdurend voor hun snelle, deskundige probleemoplossing en grondige professionele begeleiding tijdens de installatie en de daaropvolgende ondersteuningsinteracties. Ze zijn zeer tevreden over de betrouwbare precisie van de PCB-depaneling-router, de zuivere snijprestaties en de zachte omgang met gevoelige componenten. Velen prijzen de zorgvuldige, veilige verpakking die ervoor zorgt dat de apparatuur na langdurig transport in onberispelijke staat aankomt. Snelle reacties op vragen en technische vragen versterken het vertrouwen en de loyaliteit verder. Over het algemeen erkennen klanten ICT vanwege de superieure kwaliteit van de apparatuur, attente service en niet-aflatende toewijding aan uitmuntende productie.
| Certificeringen en normen
CE-certificering bevestigt de naleving van strenge internationale veiligheidseisen. RoHS-certificering bevestigt de naleving van milieunormen door het beperken van gevaarlijke stoffen. De ISO9001-certificering getuigt van een systematisch kwaliteitsmanagementkader dat alle productiefasen regelt. Meerdere gepatenteerde technologieën beschermen innovatieve ontwerpelementen en functionele verbeteringen. Deze gezaghebbende certificeringen bevestigen gezamenlijk dat elke PCB-depanelingrouter voldoet aan hoge wereldwijde benchmarks op het gebied van veiligheid, milieuverantwoordelijkheid en productiekwaliteit.
| Over ICT-bedrijf en fabriek
ICT exploiteert ontwikkelingsfaciliteiten naast uitgebreide interne productiecapaciteiten, ondersteund door een aanzienlijk personeelsbestand, waaronder gespecialiseerde ingenieurs. Het bedrijf, opgericht in 2012, heeft een snelle expansie gerealiseerd en bedient momenteel meer dan 1600 klanten in meer dan 72 landen via een uitgebreid netwerk van filialen, verkoopcentra en magazijnen. De geavanceerde fabriek implementeert strenge inspectieprotocollen en een robuust ISO9001-conform kwaliteitsmanagementsysteem om elke machine vóór verzending te verifiëren. Toegewijd aan voortdurende technologische vooruitgang en betrouwbare wereldwijde dienstverlening, bevordert ICT duurzame samenwerkingsrelaties binnen de mondiale elektronicaproductiesector.
