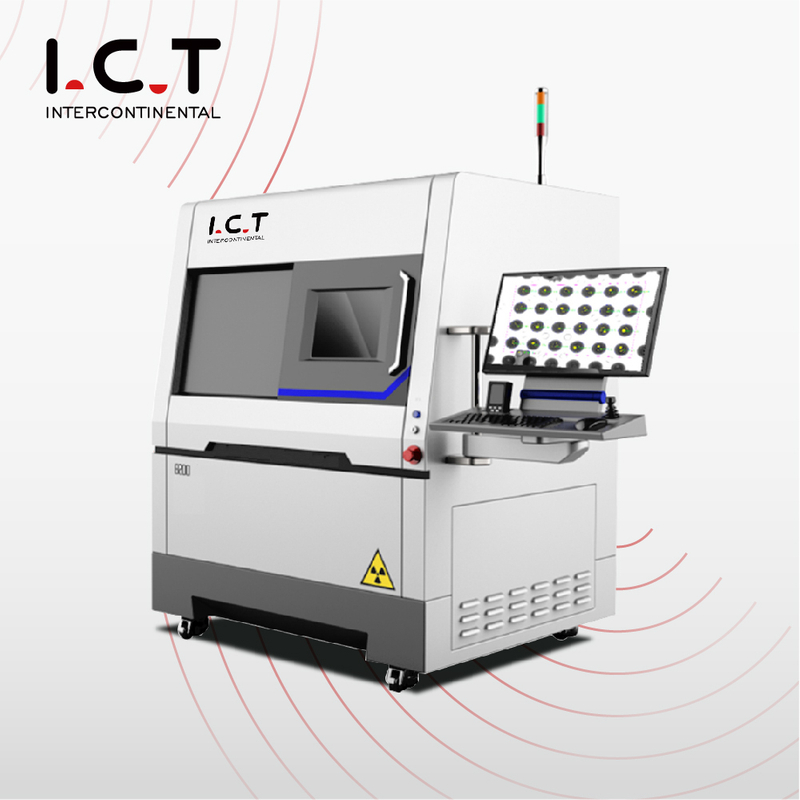

I.C.T Smt Pcb Xray-inspectiemachine I.C.T-7900

I.C.T Smt Pcb Xray-inspectiemachine I.C.T-7900. Koop hem bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide experts. Nauwkeurig en zuinig.Visiegeleide doe-het-zelfkit.Eenvoudig te monteren.Open source software.

Model:
I.C.T-7900
product Merk:
I.C.T
product Code:
X-RAY machine

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Aoi-inspectie-röntgenmachine

Röntgenstraal I.C.T-7900 Inleiding:

De I.C.T-7900 is ontworpen om röntgenbeelden met hoge resolutie te leveren, voornamelijk voor de elektronica-industrie.Dit veelzijdige systeem is effectief voor

vele toepassingen binnen het PCB-productieproces.Denk hierbij aan BGA, CSP, QFN, Flip Chip, COB en het brede scala aan SMT-componenten.

I.C.T-7900 is een krachtig ondersteunend hulpmiddel voor procesontwikkeling, procesbewaking en verfijning van de herbewerkingsoperatie.

Functies:

1,90 kV 5 µm gesloten röntgenbuis

2. Hoge resolutie FPD met 4-assig bewegingssysteem, voldoet aan de basisinspectie-eisen

3. Navigatie in vensters, gemakkelijk volgen van doelen

4.CNC-programma, verbetert de efficiëntie aanzienlijk

5.Max.laadoppervlak 440 mm x 400 mm, max.inspectiegebied 420 mm x 380 mm, met 360x vergroting

6. Automatische meting van BGA-ruimte/oppervlakte plus het genereren van rapporten

7. Multifunctioneel DXI-beeldverwerkingssysteem

Sollicitatie:

SMT, BGA, CSP, Flip Chip, LED-detectie, halfgeleider, verpakkingscomponenten, batterij-industrie, elektronische componenten, auto-onderdelen, fotovoltaïsche energie, aluminium spuitgieten, gieten van plastic. Keramiek, andere speciale industrieën.

IC-draad

BGA-leegten

Componenten

Röntgenstraal Smt Connectoren/Kabels

Item	Model	I.C.T-7900
Röntgenbuis	Max.Spanningen, type	90 kV, gesloten
	Energieverbruik	8W
	Brandpuntsgrootte	5 µm
	Bewegingsbereik (omhoog en omlaag)	140 mm
	Vergroting	360X
Detector	Detectortype	FPD
	Oplossing	101 l/cm
	Camera	2 megapixel CCD
	Bewegingsbereik (omhoog en omlaag)	300 mm
Systeemcomputer	Besturingssysteem	Industriële pc, Win 7, i7-processor
Systeemcomputer	Monitor	22'LCD-scherm
Software	Gebruikersomgeving	I.C.T Multifunctioneel DXI-beeldverwerkingssysteem
Werkplatform	Max.Laadgebied	510 mm × 420 mm
	Max.Inspectiegebied	435 mm × 385 mm
	Max.Gewicht laden	10 kg
	Bewegingscontrole	Joysticks, muis en toetsenborden
Navigatie	Camera	HD-camera, laserpunt
Uitrustingskenmerken	Stroomvoorziening	Wisselstroom 110~220V (±10%) 50Hz, 1,0kW
	Overzichtsafmetingen	1100(B)×1060(D)×1500(H) mm
	Systeemgewicht	1000 kg
