| NXTR Smart SMT-platform

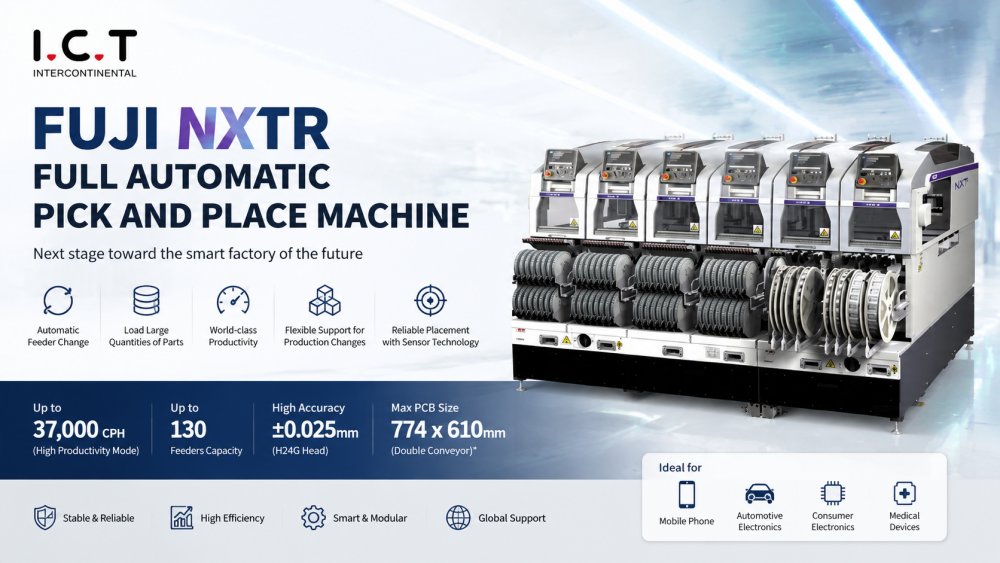

De FUJI Pick and Place Machine NXTR-serie is een SMT-plaatsingsoplossing van de volgende generatie, ontworpen voor slimme fabrieken en grootschalige elektronicaproductie. Het beschikt over een modulaire structuur die flexibele lijnconfiguratie mogelijk maakt op basis van verschillende productiebehoeften. Dit systeem wordt veel gebruikt in mobiele telefoons, consumentenelektronica, auto-elektronica en PCB-assemblage met hoge dichtheid.
Als kern van de FUJI SMT Pick and Place Machine levert hij snelle en uiterst nauwkeurige plaatsing van componenten met geavanceerde, op sensoren gebaseerde besturing en intelligent feederbeheer. Geïntegreerd in een volledige SMT-productielijn, werkt het samen met printers, SPI-systemen, reflow-ovens en AOI-inspectiesystemen. ICT biedt volledige installatie, training en wereldwijde technische ondersteuning om een stabiele productie en snelle opstart te garanderen.
| Producteigenschappen
De FUJI Pick and Place Machine NXTR is gebouwd met een modulaire architectuur die flexibele SMT-lijnconfiguratie mogelijk maakt. Fabrikanten kunnen de productiecapaciteit eenvoudig uitbreiden of aanpassen op basis van de productvraag. Deze structuur vermindert de downtime en verbetert de schaalbaarheid van de fabriek. Elke module werkt onafhankelijk maar kan naadloos worden geïntegreerd in de volledige SMT-productielijn. Dit maakt het geschikt voor slimme fabrieken die een snelle aanpassing en hoge efficiëntie vereisen in moderne elektronica-productieomgevingen.
De FUJI SMT Pick and Place Machine maakt gebruik van een geavanceerd automatisch feederwisselsysteem dat handmatige tussenkomst aanzienlijk vermindert. Het maakt continue productie mogelijk door de omsteltijd tussen verschillende productmodellen te minimaliseren. Het systeem kan maximaal 130 tapefeeders verwerken en ondersteunt productieomgevingen met een hoge mix. Deze functie verbetert de productiviteit en vermindert de werklast van de machinist. Het zorgt voor een stabiele materiaaltoevoer en helpt bij het handhaven van consistente SMT-productieprestaties gedurende lange productiecycli.
De automatische pick-and-place-machine levert extreem snelle prestaties en haalt tot 37.000 cph in hoge productiviteitsmodus. Verschillende koptypen zoals H24G, H08M en H02F bieden flexibele productiecapaciteit voor verschillende componentgroottes. Deze hoge snelheid maakt hem ideaal voor de assemblage van PCB's voor mobiele telefoons en de grootschalige productie van elektronica. Het behoudt een stabiele nauwkeurigheid, zelfs bij continu gebruik, waardoor een hoge output met lage defectpercentages wordt gegarandeerd.
De FUJI SMT-machine integreert geavanceerde sensortechnologie voor realtime plaatsingsbewaking. Van het oppakken van componenten tot het plaatsen ervan, elke stap wordt gecontroleerd om nauwkeurigheid en stabiliteit te garanderen. Het systeem ondersteunt zeer nauwkeurige plaatsing met een nauwkeurigheid van ±0,025 mm in geoptimaliseerde modi. Dit vermindert plaatsingsfouten en verbetert de productopbrengst. Het is vooral belangrijk voor PCB-ontwerpen met hoge dichtheid die worden gebruikt in moderne smartphones en geavanceerde elektronische apparaten.
Het NXTR-systeem ondersteunt een breed scala aan componentgroottes, van ultrakleine chips tot grotere IC- en board-niveau componenten. Verschillende kopconfiguraties maken een geoptimaliseerde productie voor gemengde productsoorten mogelijk. Deze flexibiliteit maakt het geschikt voor EMS-fabrieken met frequente productwijzigingen. Het zorgt voor stabiele prestaties bij verschillende productievereisten, terwijl de hoge snelheid en nauwkeurigheid behouden blijven, waardoor het een sterke oplossing is voor dynamische productieomgevingen.
| Specificatie
Basisspecificaties | |
PCB-grootte (LXW) | 48 x 48 mm tot 774 x 610 mm (dubbele transportband)* |
Capaciteit van de feeder | Tot 130 (8 mm-tape) |
Nauwkeurigheid van plaatsing | H24G: +/-0,025 mm (standaardmodus) / +/-0,038 mm (productiviteitsprioriteitsmodus, in ontwikkeling) (3sigma) cpk≥1,00 |
Machineafmetingen | L: 1280 mm, B: 2656 mm, H: 1556 mm |
Hoofden plaatsen | |||||
H24G | H08M | H02F | H01 | VAN | |
Hoeveelheid mondstuk | 24 | 8 | 2 | 1 | 1 |
Doorvoer (cph) | 37.000 cph (productiviteitsprioriteitmodus, in ontwikkeling) | 13000 | 7300 | 4200 | 3000 |
Onderdeelgrootte (mm) | 03015 mm tot 5 x 5 | 0603 (0201') tot 45 x 45 | 1608 (0603') tot 74 x 74 (32 x 180) | 1608 (0603') tot 74 x 74 (32 x 180) | |
Controle op aanwezigheid van onderdelen | ○ | ○ (H08MQ) | ○ | x | |
Levering van onderdelen Plakband | ○ | ○ | ○ | ○ | |
Stok | x | ○ | ○ | ○ | |
Dienblad | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Hoeveelheid mondstuk | 12 | 4 | 1 | |
Doorvoer (cph) | 27.000 | 12000 | 5800 | |
Onderdeelgrootte (mm) | 0402 (01005') tot 12,5 mm diagonaal en Y is 7,5 mm of minder | 1608 (0603') tot 15 x 15 | 1608 (0603') tot 74 x 74 (32 x 100) | |
Nauwkeurigheid van plaatsing | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Controle op aanwezigheid van onderdelen | o | x | o | |
Levering van onderdelen | Plakband | o | o | o |
Stok | x | o | o | |
Dienblad | x | o | o | |
*Neem contact op met ICT voor specifieke bedrijfsomstandigheden en gedetailleerde specificaties.
| Lijst met SMT-lijnapparatuur
Onze SMT-assemblagelijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
De FUJI Pick and Place Machine maakt deel uit van een compleet SMT-productie-ecosysteem. Het werkt naadloos samen met soldeerpastaprinters, SPI-inspectiesystemen, reflow-ovens, AOI-inspectiemachines en PCB-hanteringsapparatuur. Deze integratie zorgt voor een volledig geautomatiseerd productieproces vanaf het laden van de printplaten tot de eindinspectie. ICT levert kant-en-klare SMT-oplossingen die fabrieken helpen efficiënte, stabiele en intelligente productielijnen te bouwen voor de wereldwijde elektronicaproductie.
| Klantsuccesvideo
ICT heeft met succes een volledig SMT-productielijninstallatie- en trainingsproject opgeleverd in Algerije voor de productie van mobiele telefoons. Het systeem omvat een SMT-lader, ICT-4034 stencilprinter, SPI-systeem, FUJI Pick and Place Machine-oplossing, Lyra 733 reflow-oven, AOI-inspectiesysteem en PCB-hanteringsapparatuur.
Tijdens een maand ondersteuning op locatie voltooiden onze technici de installatie, debuggen en de training van operators. De FUJI SMT Pick and Place Machine speelde een sleutelrol bij het bereiken van een stabiele productie op hoge snelheid met consistente nauwkeurigheid. De klant startte met succes de massaproductie en gaf positieve feedback over de stabiliteit van de apparatuur en de technische ICT-ondersteuning.
| Service- en trainingsondersteuning
ICT biedt volledige wereldwijde technische ondersteuning voor SMT-productielijnen, inclusief installatie, programmering, foutopsporing en training van operators. Onze technici ondersteunen klanten ter plaatse en online en zorgen voor een snelle opstart van de productie en een stabiele werking. De training omvat de bediening, het onderhoud en de productieoptimalisatie van de machine. Dit helpt klanten de FUJI Pick and Place Machine snel onder de knie te krijgen en efficiënte SMT-productie te realiseren met minder stilstand en verbeterde productiviteit.
| Klant lof
Klanten waarderen de prestaties van de FUJI Pick and Place Machine zeer vanwege de stabiliteit en de hoge productiecapaciteit. Zij waarderen de professionele installatie en training door ICT-ingenieurs. Het slimme voersysteem en de nauwkeurige plaatsingscontrole worden vaak als belangrijke voordelen genoemd. Klanten waarderen ook onze snelle responsservice, veilige verpakking en betrouwbare wereldwijde verzendondersteuning, die een soepele projectuitvoering garanderen, van levering tot productie.
| Onze certificering
ICT-apparatuur voldoet aan wereldwijde normen, waaronder CE, RoHS, ISO9001 en meerdere gepatenteerde technologieën. Deze certificeringen garanderen veiligheid, betrouwbaarheid en stabiele prestaties in industriële omgevingen. Elk FUJI SMT Pick and Place Machine-systeem wordt vóór levering strikt getest. Ons kwaliteitscontroleproces garandeert consistente prestaties en langdurige betrouwbaarheid voor wereldwijde SMT-productietoepassingen.
| Over ICT en Fabriek
ICT is een toonaangevende leverancier van SMT-oplossingen met meer dan 20 jaar ervaring in apparatuur voor de productie van elektronica. We hebben meer dan 1.700 klanten bediend in meer dan 80 landen over de hele wereld. Ons bedrijf integreert R&D, productie, verkoop en technische service om complete SMT-fabrieksoplossingen te leveren. Met sterke technische capaciteiten en strikte kwaliteitscontrole helpen we klanten bij het bouwen van efficiënte, slimme en schaalbare SMT-fabrieken, van begin tot massaproductie.
