Snelle SMT-plaatsing met slimme procescontrole.
A. Ondersteunt SMT-montage met hoge productiviteit
B. ±15 μm zeer nauwkeurige plaatsingsmodus
C. Verwerkt maximaal 136 componenttypen
D. APC-5M zorgt voor een stabiele productiecontrole
e. Automatische instelling Feeder vermindert handmatig werk
F. Ondersteunt modi met één rijstrook en twee rijstroken
G. ICT ondersteunt volledige SMT-fabrieksprojecten
NPM-DX
I.C.T
| Hoeveelheid: | |
|---|---|

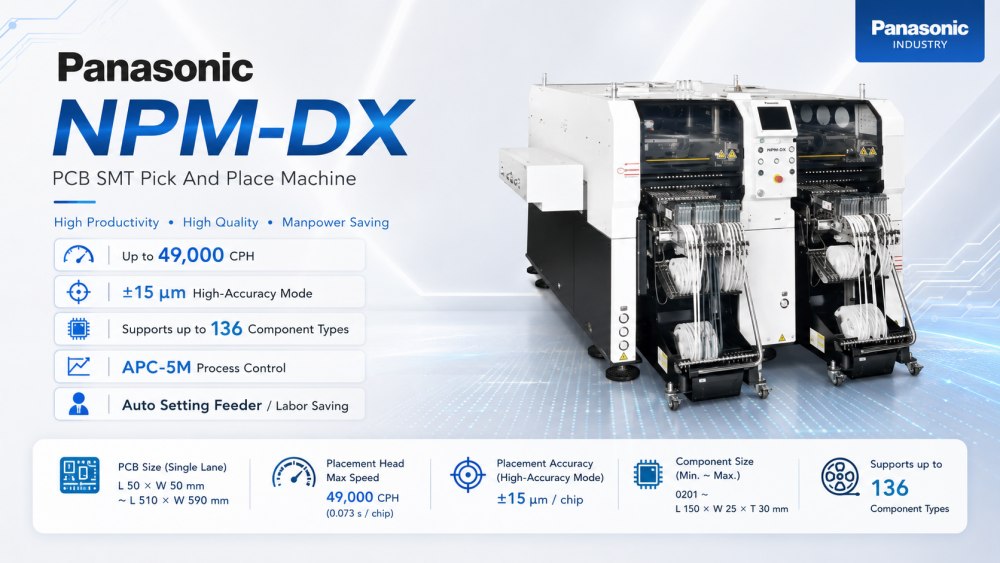

De NPM-DX Panasonic Pcb Smt Pick And Place Machine is een modulaire montagemachine voor fabrieken die snelheid, nauwkeurigheid en eenvoudigere lijncontrole nodig hebben. Er wordt gebruik gemaakt van een configuratie van vier koppen en vier invoerwagens, waardoor de machine tot 136 verschillende typen componenten kan ondersteunen. Dit maakt het bruikbaar voor productie van grote volumes en ook voor fabrieken met veel PCB-modellen. De machine kan kleine 0201-chips en grotere componenten plaatsen, zoals L 120 × B 90 × T 30 onderdelen. In de hoge-nauwkeurigheidsmodus kan een plaatsingsnauwkeurigheid van ±15 μm worden bereikt. Voor elektronicafabrikanten helpt deze Panasonic Pick and Place Machine een stabieler SMT-proces op te bouwen met minder handmatig werk.
De NPM-DX is ontworpen om de SMT-lijnuitvoer te verbeteren en tegelijkertijd vele componenttypen te ondersteunen. De structuur met vier koppen en vier toevoerwagens geeft fabrieken meer ruimte voor productieplanning. De snelheid van de plaatsingskop kan 49.000 CPH bereiken, met een andere snelheidsmodus van 35.000 CPH, afhankelijk van de kop en de productie-opstelling. Hierdoor ondersteunt de machine zowel snelheidsgericht als nauwkeurigheidsgericht werk. Voor een PCB SMT Pick and Place Machine draait productiviteit niet alleen om snelle bewegingen. Het hangt ook af van de voorbereiding van de feeder, stabiele opname, procesgegevens en lijnbalans. NPM-DX geeft het productieteam een sterke basis voor de dagelijkse SMT-productie.
De machine ondersteunt plaatsingsnauwkeurigheid van ±25 μm per chip en ±15 μm per chip in hoge nauwkeurigheidsmodus, gebaseerd op Cpk ≥ 1. Dit is handig voor producten die een stabiele montagekwaliteit en minder plaatsingsfouten nodig hebben. Bij SMT-productie kunnen kleine plaatsingsverschuivingen invloed hebben op het solderen, de AOI-resultaten en de betrouwbaarheid van het eindproduct. De NPM-DX Panasonic Pcb Smt Pick And Place Machine helpt dit risico te beheersen door de plaatsing nauwkeuriger te houden tijdens de productie. Het is geschikt voor borden met kleine chips, IC's, connectoren en gemengde componenten. Voor fabrieken die kwaliteit belangrijk vinden, is nauwkeurigheid niet optioneel. Het is de basis voor een stabiele output.
NPM-DX ondersteunt APC-5M-procescontrole om productievariaties te helpen verminderen. Het 5M-systeem richt zich op belangrijke productiefactoren zoals mens, machine, materiaal, methode en meting. Dit helpt de fabriek de omstandigheden van de unit te monitoren, abnormale trends te ontdekken en onderhoud te plannen voordat kleine problemen grotere problemen worden. Het systeem kan ook analyses vanaf het scherm van de lijnprocescontroller ondersteunen, waardoor technici de status van de apparatuur duidelijker kunnen controleren. Voor een automatische Pick And Place Machine Smt Pcb-lijn is deze procescontrole nuttig omdat kwaliteitsproblemen van vele punten kunnen komen. APC-5M geeft het team beter zicht en helpt de lijn stabieler te houden.
De NPM-DX kan belastingscontrolefuncties ondersteunen om de plaatsingsbelasting van matrijscomponenten te controleren. Naarmate het aantal matrijscomponenten toeneemt, wordt de plaatsingsbelasting belangrijker. Met deze functie kan de indrukkingsbelasting van de plaatsingskop regelmatig worden gemeten. Het helpt bij het visualiseren van het glijden van de spuitmonden en ondersteunt voorspellend onderhoud. In eenvoudige bewoordingen helpt het de fabriek te weten wanneer de toestand van de montagekop verandert, voordat dit productiefouten veroorzaakt. Dit is handig voor plaatsing van hoge kwaliteit en lijnstabiliteit op lange termijn. Voor een Pick and Place-machine die wordt gebruikt in veeleisende productie kan belastingmonitoring verborgen risico's tijdens het dagelijkse gebruik helpen verminderen.

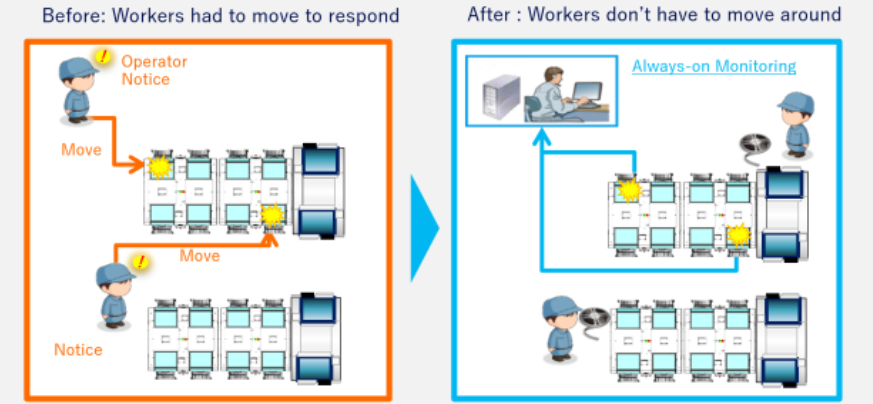

De NPM-DX beschikt over arbeidsbesparende functies zoals de automatische instelling van de invoer. Dit helpt bij het automatiseren van de invoer van componenten en vermindert de werklast van de machinist. Het is handig wanneer fabrieken te maken hebben met kleinere batches, meer productwijzigingen of beperkte bekwame operators. De machine ondersteunt ook foutherstel op afstand, waardoor herstelwerkzaamheden vanaf een externe locatie kunnen worden uitgevoerd. Dit vermindert de noodzaak voor operators om telkens langs de lijn te bewegen wanneer er een fout optreedt. Voor fabrieken die slimme SMT-productie bouwen, helpen deze functies de werkefficiëntie te verbeteren. Ze zorgen er ook voor dat operators zich meer kunnen concentreren op de materiaaltoevoer, kwaliteitscontrole en productieplanning, in plaats van alleen op alarmen te reageren.

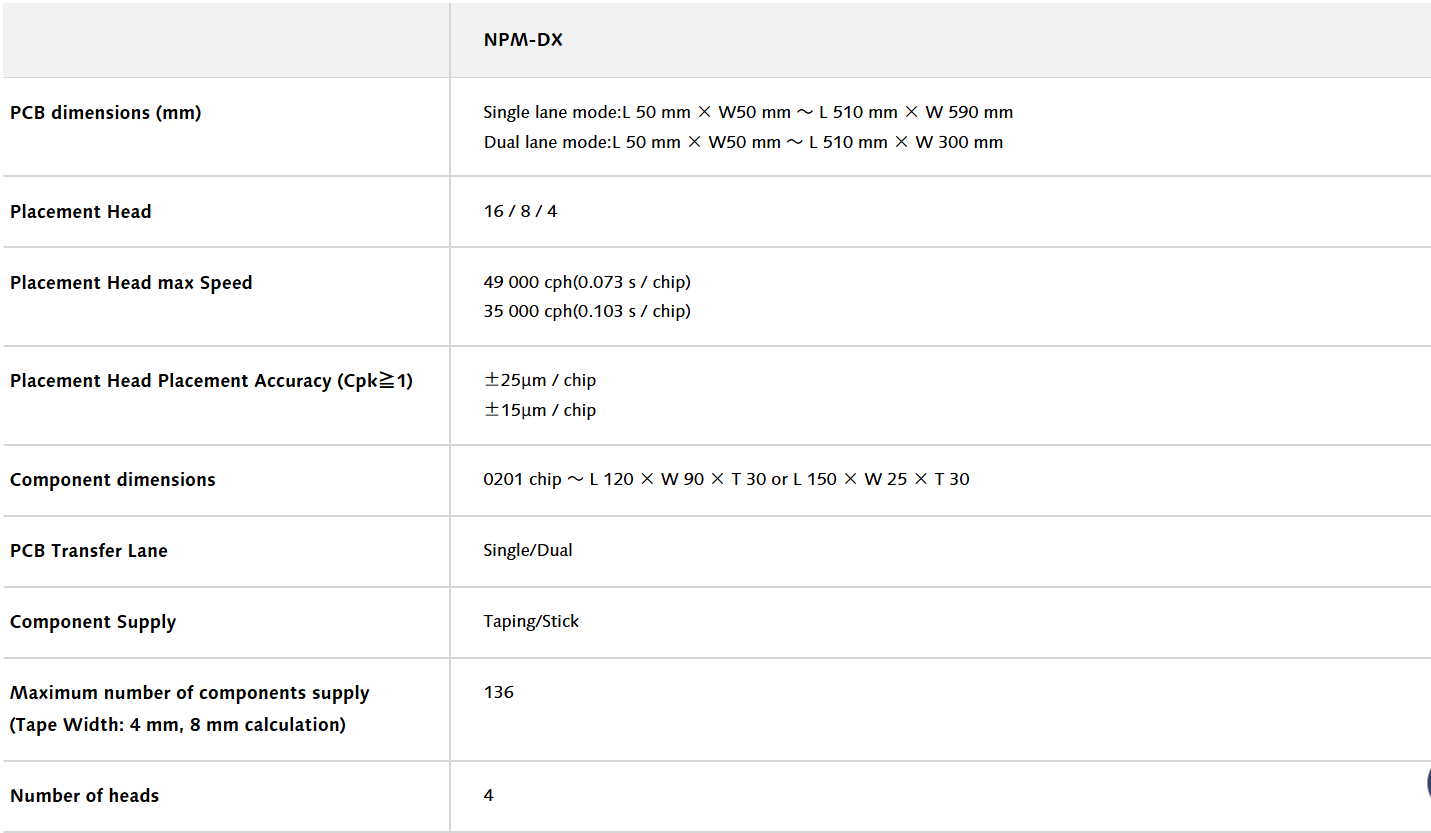

| Specificatie
*Waarden zoals de maximale snelheid kunnen variëren afhankelijk van de bedrijfsomstandigheden.
*Neem contact op met ICT voor meer informatie.
| Lijst met SMT-lijnapparatuur
De NPM-DX Panasonic Pcb Smt Pick And Place Machine kan worden gebruikt met complete SMT-productieapparatuur van ICT. Een volledige lijn kan een SMT-lader, automatische stencilprinter, SPI-machine, PCB-transportband, Pick and Place Machine, Lyra-serie reflow-oven, AOI-inspectiemachine, PCB-router, PCBA-reinigingsmachine en ontlader omvatten. Deze machines verbinden het belangrijkste SMT-proces, van het laden van PCB's tot het printen, pasta-inspectie, plaatsing van componenten, reflow-solderen, optische inspectie, bordscheiding, reiniging en definitieve lossing. Voor producten als LED-borden, industriële besturingskaarten en consumentenelektronica heeft de volledige lijn een goede balans nodig. Door een goede lijnafstemming kan de plaatsingsmachine van Panasonic zijn werkelijke productiewaarde laten zien.
| Klantsuccesvideo
ICT ondersteunde een klant in Oezbekistan bij een groot elektronicaproductieproject. De klant heeft een fabriek gebouwd voor computermoederborden, SSD's, geheugengerelateerde producten en andere elektronische assemblages. ICT nam deel aan het project vanaf de vroege communicatie tot de installatie, het debuggen en het testen van de productie. De SMT-lijn omvatte een ICT-5151-stencilprinter, vier SMT-plaatsingsmachines, reflow-ovens uit de Lyra-serie, SPI-, AOI- en PCB-verwerkingssystemen. De DIP-lijn omvatte handmatige invoer, JUKI-inbrengapparatuur met vreemde vormen, ICT-Acrab350-golfsolderen en transportsystemen. Na de testrun deelde de klant positieve feedback over de servicereactie van ICT, de machinekwaliteit en de ondersteuning van de productielijn.
| Service- en trainingsondersteuning
ICT start de SMT-lijnplanning vanuit de product- en fabriekssituatie, niet vanuit een vaste machinelijst. Ons team controleert de PCB-grootte, het componenttype, de beoogde output, de werkplaatsruimte, de feederbehoeften, inspectiepunten en het vaardigheidsniveau van de operator. Vervolgens ontwerpen we een lijnplan dat printen, plaatsing, reflow, inspectie, PCB-hantering en reiniging op een praktische manier met elkaar verbindt. Voor klanten die LED-borden, besturingskaarten, computerborden of gemengde elektronica maken, helpt deze planning lay-outfouten te verminderen voordat de apparatuur wordt verzonden. Een goed geplande SMT-lijn is gemakkelijker te installeren, gemakkelijker te trainen en gemakkelijker te verbeteren nadat de productie is begonnen.
| Feedback van klanten
Wanneer een volledige SMT-lijn bij de fabriek van de klant arriveert, kunnen ICT-ingenieurs helpen de apparatuur om te zetten in echte productiecapaciteit. Het werk kan het positioneren van de machine, stroom- en luchtcontrole, transportbandaansluiting, software-installatie, lijncommunicatie, proefproductie en procesbevestiging omvatten. Operators worden stap voor stap getraind, zodat ze begrijpen hoe elk station het volgende beïnvloedt. Dit is belangrijk omdat SMT-kwaliteit door het hele proces heen wordt opgebouwd, en niet slechts door één machine. Afdrukken heeft invloed op de plaatsing. Plaatsing heeft invloed op de terugvloeiing. Reflow heeft invloed op de inspectie. ICT helpt het team van de klant het volledige plaatje te zien en de productie te starten met minder vermijdbare problemen.
| Certificeringen en normen
Bij complete SMT-lijnprojecten controleert ICT meer dan alleen het uiterlijk van de machine vóór verzending. We beoordelen accessoires, reserveonderdelen, elektrische status, software-instellingen, verpakkingsbescherming en leveringsdocumenten. Onze lijnoplossingen kunnen algemene vereisten ondersteunen, zoals CE, RoHS, ISO9001 en gerelateerde patentdocumenten. Zorgvuldige exportverpakking maakt ook deel uit van de kwaliteitscontrole, omdat SMT-apparatuur transport over lange afstanden moet verzorgen. Vóór de levering is het doel eenvoudig: ervoor zorgen dat de klant een lijn ontvangt die compleet, beschermd en klaar is voor installatie. Dit vermindert het aantal ontbrekende items, bespaart projecttijd en geeft het fabrieksteam een soepelere start.
| Over ICT-bedrijf en fabriek
ICT biedt one-stop-fabrieksoplossingen voor productielijnen voor SMT, DIP, coating, doseren, solderen, inspectie en PCB-verwerking. We hebben onze eigen R&D-, productie-, engineering- en serviceteams, die ons helpen klanten te ondersteunen van lijnontwerp tot stabiele productie. ICT heeft meer dan 1.700 klanten bediend in meer dan 80 landen, in vele sectoren, zoals consumentenelektronica, auto-elektronica, LED, energieproducten en industriële besturing. Onze fabriek maakt vóór levering gebruik van strikte tests en kwaliteitsmanagement. Voor klanten die een nieuwe SMT-lijn bouwen of een bestaande lijn upgraden, kan ICT apparatuurmatching, technische training, productietests en langdurige ondersteuning bieden.
