Panasonic NPM-DX automatische led PCB Smt pick-and-place-machine

Invoering

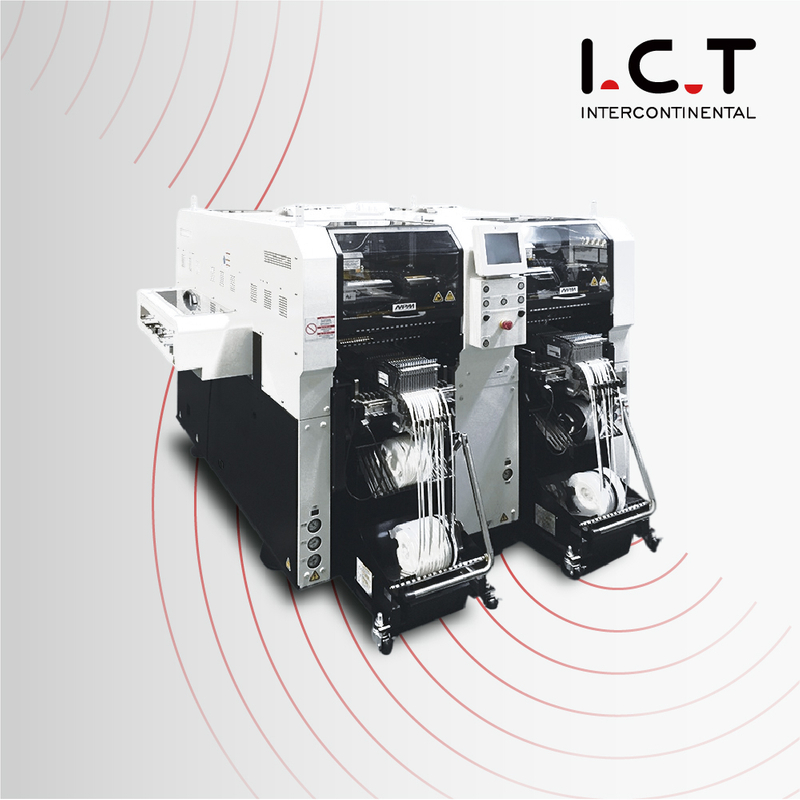

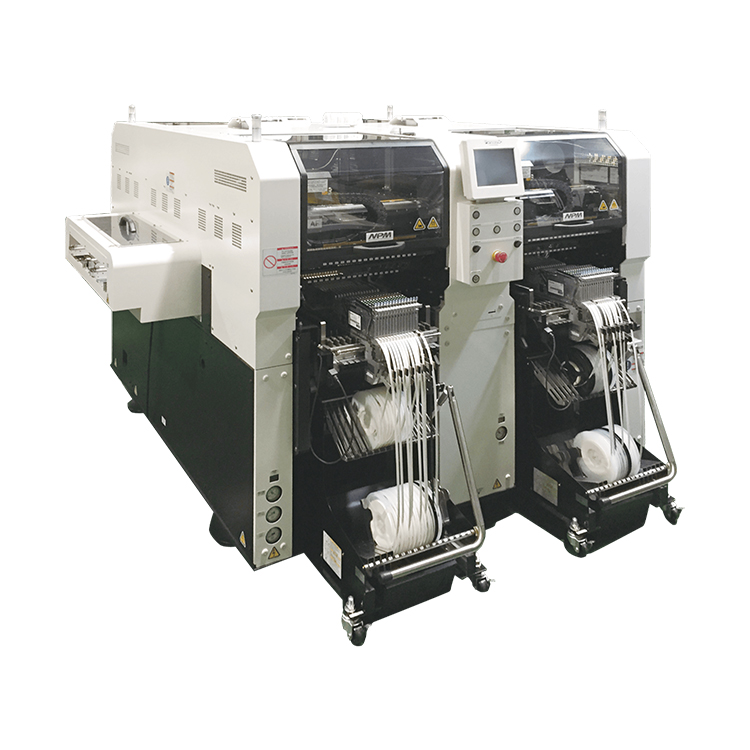

Panasonic NPM-DX

De NPM-DX is Panasonic's volgende generatie montageproductieconcept uit de X-serie voor slimme productie.De NPM-DX DX beschikt over een stabiele werking op basis van de autonome functie Autonomous Line Control, waardoor een APC-systeem en automatische hersteloptie mogelijk zijn.

Realiseer minder arbeid en een betere benutting met de functie Geconcentreerde regeling.Dit maakt een vloerbeheersysteem en een beschikbare optie voor bediening op afstand mogelijk.Verminder uw werkvariaties met verbeterde navigatie en geautomatiseerde items zoals navigatie voor het instellen van feeders en navigatie voor componentbenodigdheden.

Panasonic SMT pick-and-place-machine

Standaardinstallatie van nieuwe functies zoals Changeover, Component Supply en Error Recovery voor betere werkbaarheid en minder arbeidsbehoeften
Gegevenscreatie, de feederwagen (17-slots), tapefeeder en mondstuk zijn compatibel met de NPM-serie
Het concept van de NPM-serie gebruiken Lijnverbinding met de NPM-D- en NPM-TT-serie is mogelijk
Beschikbare automatische hersteloptie (automatisch inleren van de pick-uppositie in geval van een fout)
Optionele optie voor bediening op afstand minimaliseert de hoeveelheid mensafhankelijk werk dat met de NPM-DX gepaard gaat

Model-ID	NPM-DX
Modelnr.	NM-EJM8D
PCB-afmetingen (mm)	Enkelbaansmodus: L 50 × B 50 ～ L 510 × B 590 Tweebaansmodus: L 50 × B 50 ～ L 510 × B 300 *Wanneer de lange spec.transportband is geselecteerd
PCB-uitwisselingstijd	2,1 s (L 275 mm of minder) 4,8 s (L 275 mm of meer tot L 460 mm of minder) *Wanneer de korte spec.transportband is geselecteerd / kan verschillen afhankelijk van de PCB-specificaties
Elektrische bron	3-fase AC 200, 220, 380, 400, 420, 480 V 5,0 kVA
Pneumatische bron *	Min.0,5 MPa, 200 l/min (ANR) [*1]
Afmetingen (mm) *	B 1.665 [2] × D 2.570 mm [3] × H 1.444 mm [*4]
Massa	3.600 kg (Alleen voor hoofdbehuizing: dit verschilt afhankelijk van de optieconfiguratie.）

*Waarden zoals de maximale snelheid kunnen variëren afhankelijk van de bedrijfsomstandigheden.*Neem contact op met I.C.T voor meer informatie.

FAQ:

Vraag: Wat doet een pick-and-place-machine?

Een pick-and-place-machine, in de context van de elektronicaproductie en Surface Mount Technology (SMT), is een geautomatiseerd apparaat dat elektronische componenten (zoals weerstanden, condensatoren, geïntegreerde schakelingen, enz.) nauwkeurig oppakt en op gedrukte oppervlakken plaatst. printplaten (PCB's) tijdens het assemblageproces.De primaire functie is het automatiseren en stroomlijnen van het plaatsingsproces van componenten, waardoor nauwkeurigheid en efficiëntie bij de productie van elektronica worden gegarandeerd.

Q: Hoe wordt een pick-and-place-machine ook wel genoemd?

Een pick-and-place-machine wordt ook wel een 'plaatsingsmachine' of eenvoudigweg een 'pick-and-place-systeem' genoemd in de context van SMT en elektronica-assemblage.

Q: Welk merk pick-and-place-machine is SMT?

SMT (Surface Mount Technology) is eerder een productieproces dan een merk pick-and-place-machine.Verschillende fabrikanten produceren pick-and-place-machines voor SMT-assemblage.Prominente merken in deze branche zijn onder meer Yamaha, JUKI, Siemens, Panasonic en vele anderen.Deze merken bieden een reeks pick-and-place-machines met verschillende functies en mogelijkheden.

Vraag: Hoe nauwkeurig is een pick-and-place-machine?

De nauwkeurigheid van een pick-and-place-machine kan variëren, afhankelijk van het specifieke model en de specificaties ervan.Moderne pick-and-place-machines zijn ontworpen om een hoge nauwkeurigheid te bieden, doorgaans binnen het bereik van 20 tot 50 micrometer (μm).Dit precisieniveau zorgt ervoor dat componenten met grote nauwkeurigheid op PCB's worden geplaatst en voldoen aan de strenge kwaliteitsnormen die vereist zijn bij de productie van elektronica.
