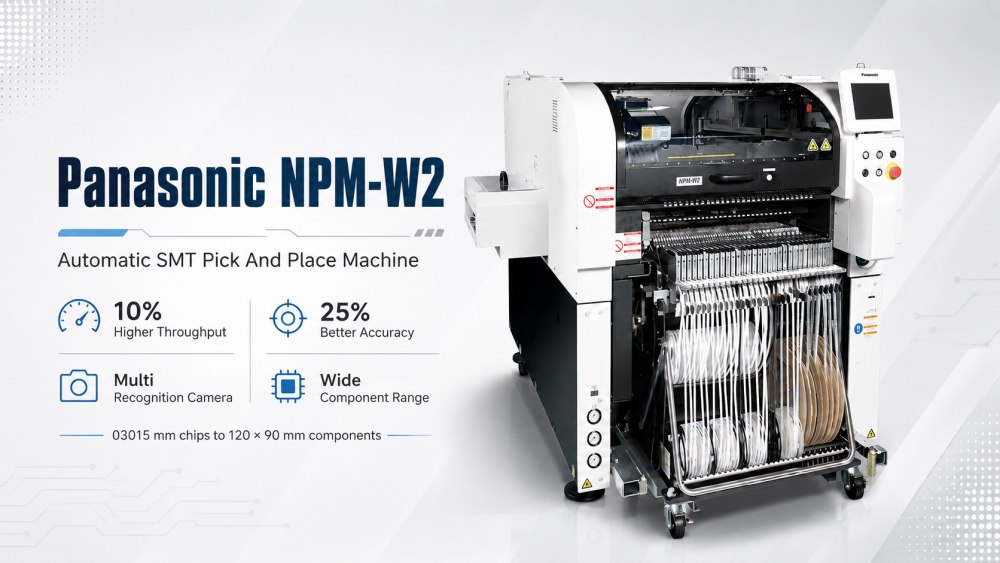

De Panasonic Pick And Place Machine NPM-W2 is ontworpen voor fabrieken die een stabiele SMT-PCB-montage, hoge plaatsingsnauwkeurigheid en flexibele verwerking van componenten nodig hebben. Vergeleken met het originele NPM-W-platform verbetert dit model de doorvoer met ongeveer 10% en de nauwkeurigheid met ongeveer 25%, waardoor fabrikanten de lijnprestaties kunnen verbeteren zonder het hele productieconcept te veranderen. Het ondersteunt een breed scala aan componenten, van kleine microchips van 03015 mm tot grote componenten tot 120 x 90 mm, 40 mm hoog en lange connectoren tot ongeveer 150 mm. Voor fabrieken die consumentenelektronica, industriële borden, computergerelateerde PCBA's of stroommodules produceren, biedt de Panasonic NPM-W2 Pick And Place Machine een praktisch evenwicht tussen snelheid, precisie en productieflexibiliteit.
De NPM-W2 maakt gebruik van een Multi Recognition Camera die verschillende inspectiefuncties in één systeem combineert. Het ondersteunt 2D-uitlijning, componentdikte-inspectie en 3D-coplanariteitsmeting. Dit is handig voor fabrieken die een stabielere plaatsingskwaliteit nodig hebben, vooral wanneer de PCB kleine chips, IC's, connectoren of componenten van verschillende grootte bevat. Een betere herkenning vóór plaatsing kan montagefouten verminderen en latere AOI-resultaten gemakkelijker te controleren maken. Voor een automatische SMT Pick And Place-machine is de herkenningskwaliteit niet alleen een camerafunctie. Het heeft een directe invloed op de soldeerstabiliteit, de herbewerkingssnelheid en de betrouwbaarheid van het eindproduct.
De Panasonic SMT PCB-montagemachine kan zeer kleine en grote componenten in één productieplatform verwerken. De productgegevens tonen ondersteuning van microchips van 03015 mm tot grote componenten tot 120 × 90 mm en 40 mm hoogte. Het ondersteunt ook bijna 150 mm lange connectoren. Dit assortiment is handig voor fabrieken die verschillende PCB-producten op dezelfde lijn produceren. Het ene bord kan kleine passieve onderdelen hebben, terwijl het andere grote connectoren of speciale apparaten bevat. Een breder componentenassortiment geeft ingenieurs meer ruimte bij het plannen van toekomstige producten.
De NPM-W2 verbetert de oorspronkelijke NPM-W-mogelijkheden met een hogere output en betere nauwkeurigheid. Bij echte SMT-productie zorgt deze verbetering ervoor dat de volledige lijn draait met minder knelpunten wanneer printen, plaatsing, reflow en inspectie correct op elkaar zijn afgestemd. De beste pick-and-place-machine voor SMT Line moet niet alleen componenten snel monteren. Het moet de plaatsing ook stabiel houden tijdens lange productie-uren. Met het juiste lijnontwerp, materiaalvoorbereiding en procescontrole kan de NPM-W2 zowel batchproductie als flexibele productiebehoeften ondersteunen.
Panasonic SMT PCB-montage
Hogere productiviteit en kwaliteit door integratie van print-, plaatsings- en inspectieprocessen
Veelzijdigheid voor grote PCB's en componenten
5M* procescontrole 'APC-5M' voor een goede productie en stabiele werking * 5M: De variabele elementen van een productielocatie: mens, machine, materiaal, methode en meting
Diverse vaardigheidsloze en mankrachtbesparende functies, waaronder automatische instelling van invoer
| Specificatie
| Specificatie Artikel | NPM-W2 |
|---|---|
| PCB-afmetingen (mm) | Enkele transportband Batchmontage: L 50 mm × B 50 mm ~ L 750 mm × B 550 mm 2-positie montage: L 50 mm × B 50 mm ~ L 350 mm × B 550 mm Dubbele transportbandDubbele overdracht (batch): L 50 mm × B 50 mm ~ L 750 mm × B 260 mm Dubbele transfer (2-positie): L 50 mm × B 50 mm ~ L 350 mm × B 260 mm Enkele overdracht (batch): L 50 mm × B 50 mm ~ L 750 mm × B 510 mm Enkele transfer (2-positie): L 50 mm × B 50 mm ~ L 350 mm × B 510 mm |
| Maximale snelheid van plaatsingskop | 42.000 CPH (0,086 s/chip) 35.000 CPH (0,103 s/chip) |
| Nauwkeurigheid plaatsing kop (Cpk ≥ 1) | ±40 μm / chip ±30 μm / chip |
| Componentafmetingen | 03015 chip ~ L 120 × B 90 × D 30 / T 40 of L 150 × B 25 × T 30 / T 40 |
| Maximaal aantal componentenlevering | 120 |
| Berekening van de tapebreedte | 4mm, 8mm |
*Waarden zoals de maximale snelheid kunnen variëren afhankelijk van de bedrijfsomstandigheden.
*Neem contact op met ICT voor meer informatie.
