ICT-U2
I.C.T
| Hoeveelheid: | |
|---|---|

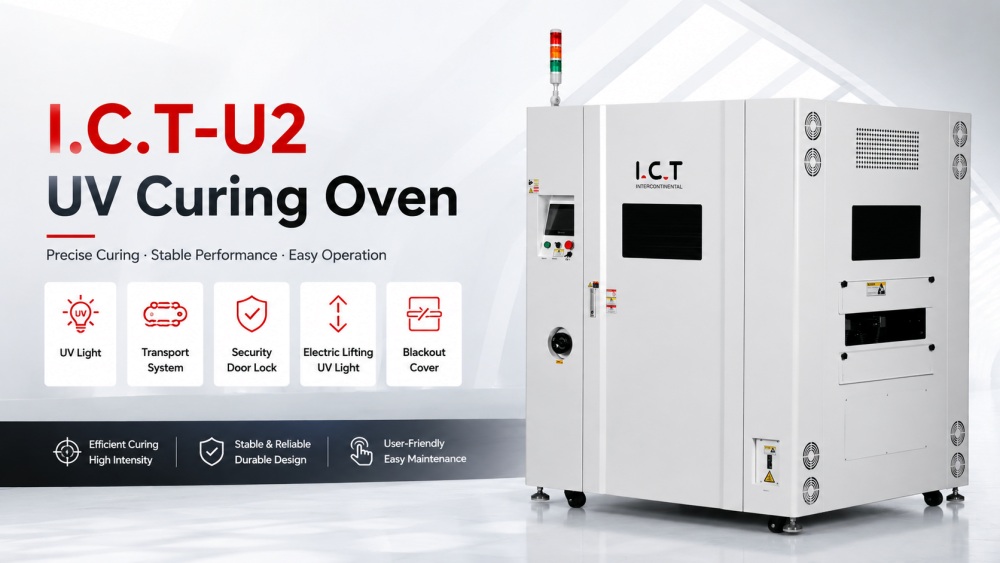

De ICT-U2 UV-uithardingsoven is gebouwd voor snelle, uniforme uitharding van lijmen, inkten, coatings en UV-gevoelige materialen op SMT-PCB's. Het beschikt over een krachtige UVA-lampenreeks met onafhankelijke hoogteaanpassing, reflecterende panelen voor efficiënt energieverbruik en een antikleeftransportsysteem aangedreven door stappenmotoren voor stabiel transport. De oven is geschikt voor PCB's tot 500 mm breed en ±100 mm hoog en ondersteunt een belasting van 5 kg per plaat. Onafhankelijke koeling zorgt voor een veilige uitgangstemperatuur. Het systeem zorgt voor consistente uitharding, vermindert defecten en kan naadloos worden geïntegreerd in SMT SMD-productielijnen.

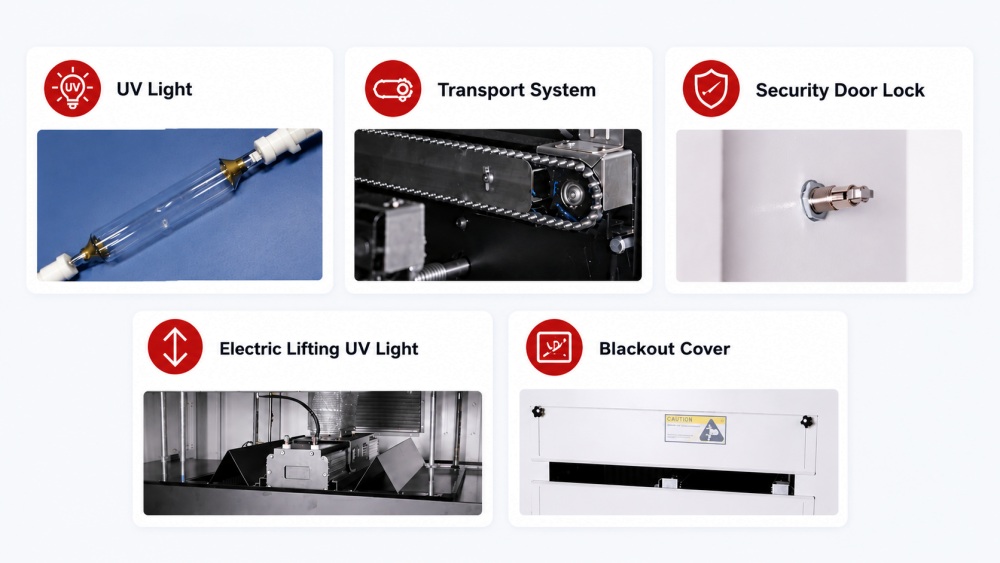

De UV-lampen zorgen voor een uniforme bestraling met energie met een hoge intensiteit. Elke lamp kan onafhankelijk worden geregeld qua hoogte en belichtingstijd. Reflecterende panelen verhogen het UV-gebruik en verminderen het energieverbruik. PID-temperatuurregeling zorgt voor nauwkeurigheid ±1°C. Veiligheidsvoorzieningen omvatten lampfoutdetectie, bescherming tegen oververhitting en geïntegreerde alarmen. Het systeem garandeert een snelle, stabiele uitharding van lijmen en coatings en ondersteunt de productie van SMT-PCB's met hoge doorvoer terwijl de integriteit van de plaat behouden blijft.
Het transportsysteem maakt gebruik van teflon-gecoate kettingen met stappenmotoraandrijving. De instelbare snelheid varieert van 0,5 tot 3,5 m/min, en het systeem zorgt voor een nauwkeurige positionering van het bord. Glasvezelsensoren detecteren het in- en uitgaan van PCB's, waardoor papierstoringen en verkeerde invoer worden voorkomen. Het ontwerp ondersteunt planken tot ±100 mm hoog, 500 mm breed en tot 5 kg per plank. Koelzones zorgen voor lage uitgangstemperaturen, waardoor thermische stress wordt verminderd. Deze combinatie zorgt voor een hoge betrouwbaarheid en consistente uithardingsprestaties in de hele SMT PCB-productielijn.
| Specificaties:
| Specificaties | ICT-U2 |
| Vervoer | Roestvrijstalen lange pinketting, 35B pinlengte 5 mm, roestvrijstalen lipjes toevoegen. |
| Controlesysteem | PLC+touchscreen |
| Transportsnelheid | 0,5~3,5m/min |
| Hoeveelheid UV-licht | 1set |
| UV-lichtkracht | 6 kW/set |
| UV-lichtbron | UVA-band |
| UV-licht lengte | 630 mm, booglengte 500 mm |
| Hoofdgolflengte | 365 nm |
| Maximale PCBA-hoogte | ±100mm |
| PCBA-breedte | 50 ~ 500 mm, handmatige aanpassing, bestand tegen een gewicht van 5 kg |
| Koelmethode | Luchtkoeling |
| Elektrische voeding | 3-fase, 380V 50Hz |
| Afmeting (L*B*H) | 1500*1100*1720mm |
| Gewicht | Ongeveer 450KG |
* De gegevens zijn verkregen bij een omgevingstemperatuur van 25℃ en een vochtigheid van 60%.
| NEE. | Item | Optioneel |
| Systeem voor het aanpassen van de railbreedte | Motorische automatische breedteverstelling | |
| Optie functie | Board retourlijn |
* ICT blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
| Lijst met PCBA-coatinglijnapparatuur
De ICT-U2 kan worden geïntegreerd met de volledige SMT-coating- en doseerlijn van ICT. Gerelateerde apparatuur omvat jetdispensers, conformal coatingmachines, UV-uithardingsovens, PCB-transportbanden, AOI-inspectie en depaneling-systemen. De oven zorgt voor gecontroleerde uitharding, terwijl coatingmachines bredere oppervlakken beschermen. AOI verifieert de kwaliteit en depaneling scheidt afgewerkte PCB's. Samen vormen deze machines een continue workflow die de doorvoer optimaliseert, materiaalverspilling vermindert en zorgt voor een consistente uitharding en droging van PCB's.
| Productnaam | Doel in PCBA-coatinglijn |
|---|---|
Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. | |
Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. | |
Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. | |
Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. | |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
| Klantsuccesvideo
In april 2026 heeft ICT een volledige SMT-productielijn in gebruik genomen voor een Portugese fabrikant van auto-elektronica. Ingenieurs voerden de installatie ter plaatse, lijnkalibratie en praktische training van operators uit. Ze begeleidden het team bij het bedienen van de oven, het hanteren van transportbanden en het routineonderhoud. De klant prees de vlotte installatie, de betrouwbare ovenprestaties en de duidelijke, praktijkgerichte training. Operators konden de lijn efficiënt beheren, waardoor een consistente uitharding van alle PCB-typen en coatings tijdens de productie werd gegarandeerd.
| Service- en trainingsondersteuning
ICT biedt ondersteuning voor de gehele SMT-fabrieksactiviteiten, niet alleen voor individuele ovens. Vóór de levering beoordelen ingenieurs het PCB-type, het materiaal, de beoogde output, de werkruimte en toekomstige uitbreidingen. Na de installatie omvat de ondersteuning de inbedrijfstelling, training van operators, onderhoudsbegeleiding en procesoptimalisatie. Ingenieurs zorgen voor een soepele integratie van de UV-uithardingsoven met apparatuur voor coating, dosering, inspectie, hantering en depaneling. Nieuwe fabrieken krijgen begeleiding van de inrichting tot de proefproductie. Bestaande fabrieken profiteren van een verbeterde workflow, gebalanceerde lijnwerking en betrouwbare SMT-PCB-uitharding met hoge doorvoer.
| Wat onze klanten zeggen
Klanten waarderen ICT vanwege de praktische begeleiding en snelle respons. Ingenieurs geven duidelijke instructies, waardoor fouten worden verminderd en de gereedheid van de machinist wordt versneld. Beschermende verpakking zorgt voor een veilige verzending over lange afstanden. Technische vragen die zich tijdens de installatie of productie voordoen, worden onmiddellijk beantwoord door gecoördineerde verkoop- en engineeringteams. Klanten krijgen vertrouwen bij het lanceren van nieuwe lijnen, het handhaven van een hoge doorvoer en het bereiken van een consistente, hoogwaardige uitharding voor lijmen, inkten en coatings.
| Certificeringen en normen
De ICT-U2 UV-uithardingsoven is CE-gecertificeerd en voldoet aan de internationale veiligheidsnormen. Kwaliteitscontrole omvat componentinspectie, montageverificatie, functietesten, verpakkingsbevestiging, tracking van verzendingen, installatiegegevens en after-sales service. Uitgebreide procedures zorgen voor betrouwbare, herhaalbare uithardingsprestaties, minimaliseren het operationele risico en zorgen voor consistente resultaten van hoge kwaliteit bij de productie van SMT-PCB's.
| Over ICT-bedrijf en fabriek
ICT levert complete oplossingen voor SMT, DIP, coating, dispensing, assemblage, robotica en slimme fabrieken. Interne R&D-, productie-, engineering-, verkoop- en serviceteams ondersteunen klanten vanaf de planning tot aan de gestage productie. ICT heeft wereldwijde klanten bediend met de levering van apparatuur, installatie, training en procesoptimalisatie. Naast het leveren van machines helpt ICT bij het bouwen van fabrieken van 0 naar 1 en upgradet bestaande lijnen van 1 naar 10, waardoor schaalbare, nauwkeurige en betrouwbare SMT PCB-productiesystemen worden geboden.
