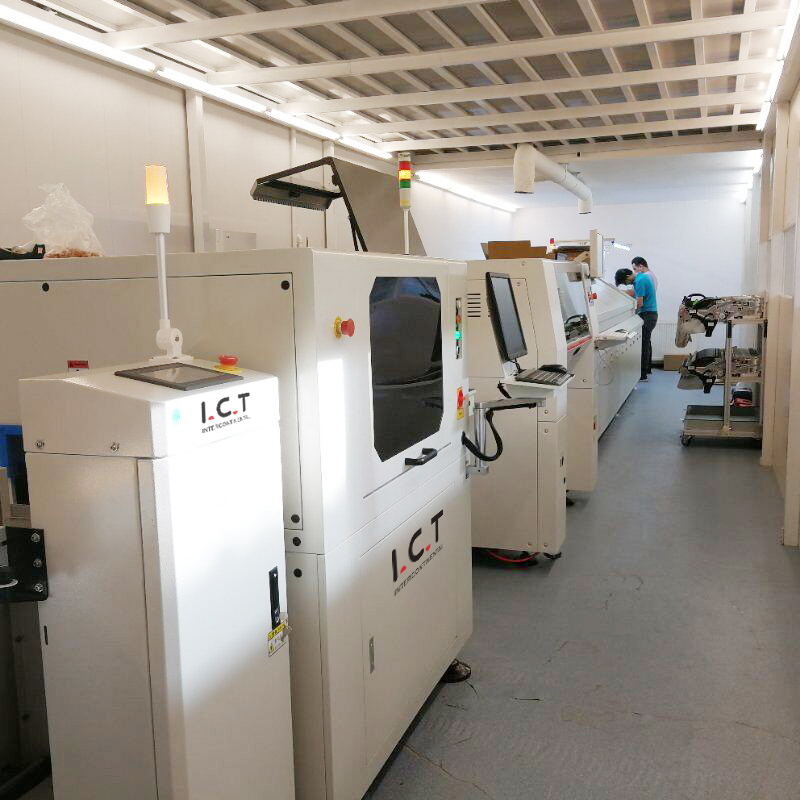

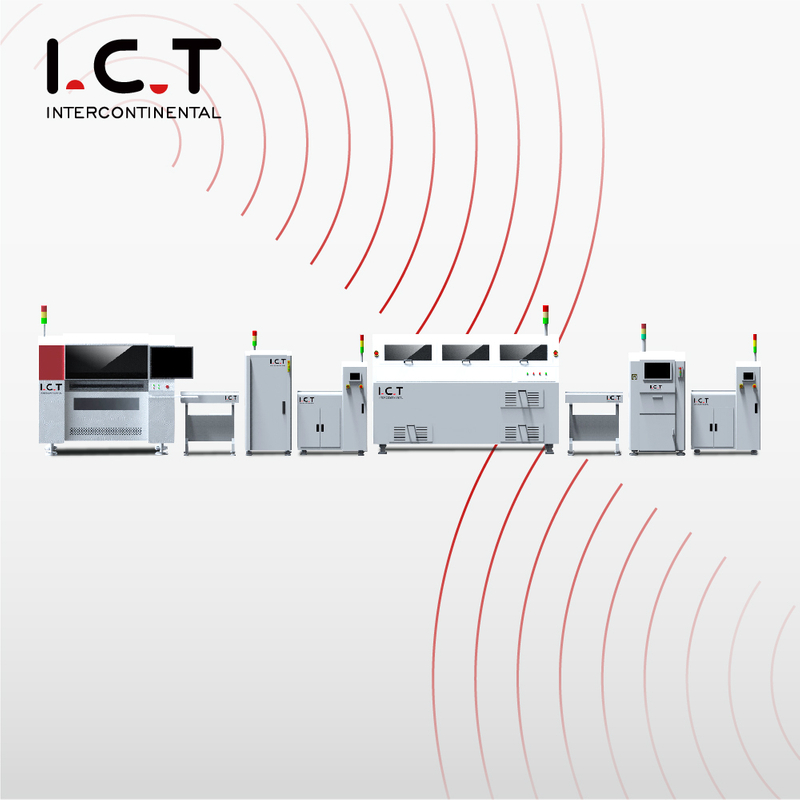

Hoogwaardige semi-automatische SMT LED-productielijn, snelle PCB-assemblagelijn, snelle flexibele SMD PCBA-productielijn voor verkoop.
1. Pick-and-place-machine
Geavanceerde chipschieter
Snelle en flexibele pick-and-place-machine
Multifunctionele modulaire chipmounter
Snelle flexibele plaatsingsmachine
| Model | Henw SM471Plus | Hanwha SM481Plus | Hanwha SM482Plus |
| Spindels | 10 spindels × 2 portaal | 10 Spindels ×1 Portaal | 6 Spindels ×1 Portaal |
| Plaatsingssnelheid | 78.000 CPH (optimaal) | 40.000 CPH (optimaal) | 30.000 CPH (optimaal) |
| Nauwkeurigheid van plaatsing | ±40μm@μ±3σ | ±40μm@μ±3σ | ±40μm@μ±3σ |
| Toepasselijke onderdelen | 0402 ~ 14 mm (H 12 mm) | 0402 ~ 42 mm (H 15 mm) | 0402 ~ 55 mm (H 15 mm) |
| Toepasselijke printplaat | Max. 510(L) x 460(B)(standaard) | Max. 460(L) x 400(B)(standaard) | Max. 460(L) x 400(B)(standaard) |
| Max. 610(L) x 460(B)(Optie) | Max. 1500(L) x 460(B)(Optie | Max. 1200(L) x 510(B)(Optie) | |
| Afmeting (mm) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
2. Semi-automatische SMT-stencilprinter
Het gebruik van lineaire geleidingsbanen, passend bij de motoraandrijfsnelheid, zorgt voor de printstabiliteit en precisie.
De bladdruk en de afdruksnelheid zijn instelbaar, nauwkeurige manometer, snelheidsregelaardisplay.
Modulaire universele bank, vingerhoed willekeurige plaatsing, eenvoudige conversie.
Met uitlijnapparaat voor printplaat en frame.
| Model | P3 | P6 | P12 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB-grootte | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm |
| Platformgrootte | 300 x 350 mm | 700 x 400 mm | 1350 x 400 mm |
| Sjabloongrootte (mm) | 370*470.550*650 | 370*470.550*650 | 370*470.550*650.1500*650 |
| PCB-dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Stencil Positionering | Handmatig | Handmatig | Handmatig |
| Cyclustijd | < 10 sec. | < 10 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 200 W |
| Voeding | 1 -PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-1500 mm/sec | 0-1500 mm/sec | 0-1500 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | |||
3. Reflow-oven
Zeer effectief fluxbeheersysteem
Stikstofbeschermingssysteem met hoge stabiliteit
Hoogwaardig koelsysteem
| Model | L8 | L10 |
| Afmeting (L*B*H) mm | 5000x1250x1490 | 5800x1250x1490 |
| Gewicht | Ongeveer. 1600KG | Ongeveer. 1800KG |
| Aantal verwarmingszones | Boven8/Onder8 | Boven 10/onder 10 |
| Lengte van verwarmingszones | 3121 mm | 3891 mm |
| Aanpassing van de railbreedte | M(optie:A) | |
| Uitlaatvolume | 10M3/minx2 uitlaten | |
| Controlesysteem | PLC+Computer | |
| Temperatuurcontrolemethode | PID + SSR | |
| Transmissieagent | Ketting + gaas | |
| Elektrische voeding vereist | 3 fasen, 380V 50/60Hz | |
| Vermogen voor opwarming | 55 kW | 64 kW |
| Stroomverbruik | 8 kW | 12 kW |
| Opwarmtijd | Ongeveer 25 minuten | |
| Temp. Bereik instellen | Kamertemp.-- 300°C | |
| Transportband Hoogte | 900 +/- 20 mm | |
| Snelheidsbereik transportband | 300~2000 mm/mijl | |
| Vaste railzijde | Voorzijde vast (Optie: Achterzijde vast) | |
| Koelmethode | Heteluchtmotor en ventilator (standaard) | |
| Model | Lyra 622 | Lyra 622N | Lyra 732/733 | Lyra 732N/733N |
| Aantal voorverwarmingszones | 6 | 6 | 7 | 7 |
| Aantal piekzones | 2 | 2 | 3 | 3 |
| Max. soldeer temperatuur | voorverwarmen zones 300 °C en piekzones350 °C | |||
| Aantal koelzones | 2 | 2 | 2 | 3 |
| Maaswijdte | Standaard 440 mm (optie 560 & 680 mm) | |||
| Spoorbreedte | Enkele rail: 50 - 460 mm, Optie: 50 - 686 mm Andere breedte op aanvraag. Duorail standaard: 50 - 290 mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| Gewicht | 2400 kg | 2600 kg | 2800kg | 3000 kg |
Veelgestelde vragen
