ICT-6561
I.C.T
| Hoeveelheid: | |
|---|---|
| SMT volautomatische stencilprinter Introductie
De SMT volautomatische stencilprinter van ICT is een topkeuze voor moderne PCB-assemblage. Deze machine biedt hoge precisie en snelheid, met een printcyclus van 7 seconden en een nauwkeurigheid van ±0,025 mm. Het automatiseert het aanbrengen van soldeerpasta, waardoor handmatige fouten en verspilling worden verminderd en de kwaliteit wordt verbeterd. Het is ontworpen voor sectoren als consumentenelektronica, LED-verlichting en de automobielsector en beschikt over automatische PCB-kalibratie, instelbare rakeldruk en stencilreiniging. ICT integreert Industrie 4.0- en MES-systemen voor slimme fabrieksoplossingen. Met eenvoudige bediening op Windows 10 en duurzame materialen van topmerken zorgt het voor langdurige betrouwbaarheid. Deze printer helpt fabrieken de productiviteit te verhogen en aan uiteenlopende behoeften te voldoen met efficiënte, stabiele prestaties.
| Functie
De PCB-printer levert hoge precisie met een herhaalde positioneringsnauwkeurigheid van ±0,01 mm en een afdruknauwkeurigheid van ±0,025 mm. Dit zorgt ervoor dat elke soldeerpastalaag perfect wordt aangebracht, waardoor fouten bij de PCB-assemblage worden verminderd. Het geavanceerde vision-systeem maakt gebruik van uniform ringlicht en coaxiale lichtbronnen om verschillende PCB-typen te identificeren, waaronder vertinning en FPC. Deze precisie is ideaal voor PCB's met een fijne steek, waardoor deze geschikt is voor LED- en auto-elektronica waar kwaliteit van cruciaal belang is.
Met een printcyclus van 7 seconden versnelt deze printer de productielijnen aanzienlijk. De snelle lijnwisselinstellingen maken snelle aanpassingen mogelijk, waardoor uitvaltijd wordt geminimaliseerd. Deze functie is perfect voor fabrieken die grote orders efficiënt moeten verwerken. Het automatische besturingssysteem past de scheidingssnelheid en -afstand aan, waardoor consistente resultaten worden gegarandeerd. Deze snelheid, gecombineerd met een hoge herhaalbaarheid, helpt bij het halen van strakke deadlines, terwijl de uitvoer van topkwaliteit behouden blijft.
De printer beschikt over een automatisch reinigingssysteem met droog-, nat- en vacuümopties. Deze functie verwijdert soldeerpasta van beide zijden van het stencil, waardoor elke keer schone afdrukken worden gegarandeerd. Het unieke spuitsysteem maakt gebruik van software om het alcohol- en papierverbruik onder controle te houden, waardoor materiaal wordt bespaard. Deze automatisering vermindert de handmatige inspanningen en handhaaft afdrukken van hoge kwaliteit, waardoor het een kosteneffectieve keuze is voor drukke productieomgevingen.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

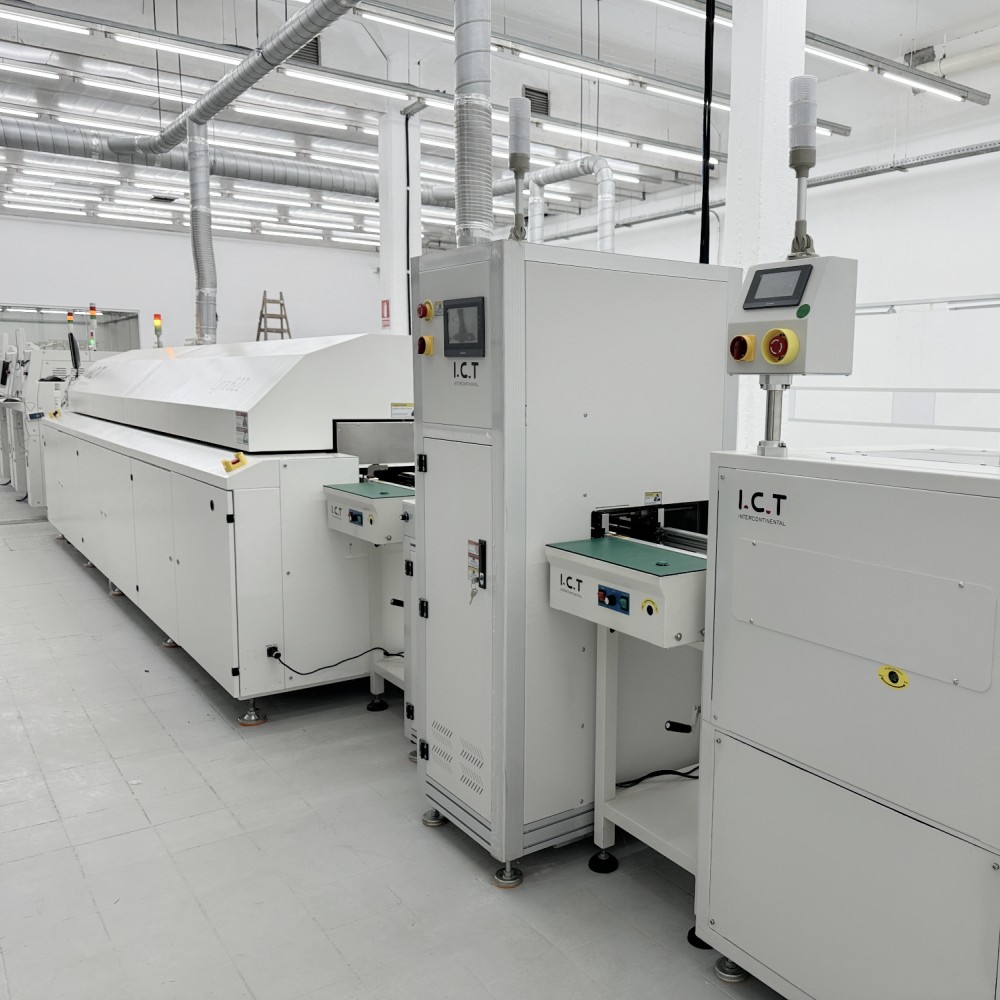

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/ inkjetprinter |
| Klantsuccesvideo
In 2025 bezochten ICT-ingenieurs een fabriek van een klant die LED-huisverlichting produceerde om installatie- en trainingsdiensten te verlenen. De klant had behoefte aan een volautomatische SMT-lijn met 13 machines van in totaal 29 meter, maar had een beperkte ruimte van 21 meter lang en 5 meter breed. ICT ontwierp een U-vormige lay-out, waardoor de lijn 16 meter lang en 2,7 meter breed werd. Na twee dagen installeren en debuggen, gevolgd door zes dagen training en technische ondersteuning, werd het project succesvol opgeleverd. Deze oplossing voldeed effectief aan de ruimte- en productiebehoeften van de klant.
| Service- en trainingsondersteuning
ICT levert uitstekende service en training voor de PCB Printer. Ons team biedt installatie, onderhoud en technische ondersteuning om een soepele werking te garanderen. We bieden praktische training voor operators, waarbij we hen leren de Windows 10-interface te gebruiken en de printerfuncties te beheren. Ons wereldwijde servicenetwerk staat klaar om u te helpen met snelle reacties en deskundige begeleiding. Met meer dan 25 jaar ervaring helpen wij klanten hun productieprocessen te optimaliseren en eventuele problemen op te lossen, waardoor succes en tevredenheid op de lange termijn worden gegarandeerd.
| Klantrecensies
Klanten zijn dol op onze PCB-printer en -services! Ze prijzen onze engineers voor hun vakkundige ondersteuning en snelle probleemoplossing. De betrouwbaarheid van de apparatuur en de hoogwaardige afdrukkwaliteit krijgen hoge cijfers. Ook onze zorgvuldige verpakking en snelle verzending krijgen complimenten. Klanten waarderen onze snelle reactie op hun vragen, waardoor ze zich altijd gesteund voelen.
| Certificeringen en normen
ICT beschikt over topcertificeringen zoals CE, RoHS en ISO9001, waardoor veiligheid en kwaliteit worden gegarandeerd. We hebben ook patenten voor onze innovatieve ontwerpen. Deze certificaten bewijzen onze toewijding aan hoge normen en betrouwbare prestaties in elke PCB-printer.
| Over ICT-bedrijf en onze fabriek
ICT is een toonaangevende leverancier van elektronische oplossingen met meer dan 25 jaar ervaring. We verzorgen onderzoek, ontwikkeling en productie met een groot team, dat snel groeit en meer dan 1600 klanten in 72 landen bedient. Onze fabriek beschikt over strenge tests en een sterk kwaliteitsmanagementsysteem. Gevestigd in Dongguan, China, bieden wij wereldwijde oplossingen met geavanceerde technologie en betrouwbare producten.
