ICT-1200
I.C.T
| Hoeveelheid: | |
|---|---|
| Volautomatische soldeerpasta-stencilprintermachine
De ICT-1200 is een uiterst nauwkeurige, volautomatische soldeerpasta-stencilprintermachine, ontworpen voor LED- en grote producten. Het bereikt nul defecten dankzij geavanceerde automatisering en MES-integratie. De belangrijkste kenmerken zijn onder meer de herhaalnauwkeurigheid van ±0,015 mm, automatische kalibratie en ondersteuning voor lijmprinten. Deze SMT PCB-stencilprinter verwerkt PCB's tot 1500x450 mm, waardoor een stabiele productie wordt gegarandeerd. Met geïmporteerde componenten en originele patenten biedt het betrouwbare prestaties voor de productie van elektronica. Eenvoudige bediening via Windows 10-interface, versnelt de installatie. Ideaal voor LCD TV, voertuigelektronica en algemene PCB's.
| Functie
Hoge positionele nauwkeurigheid
De volautomatische soldeerpasta-stencilprintermachine levert herhaalde positionering op ± 0,015 mm en een afdruknauwkeurigheid van 0,03 mm. Geavanceerd visiesysteem met coaxiaal licht identificeert verschillende Mark-punten op vertinde of koperen PCB's. Dit zorgt keer op keer voor een perfecte uitlijning, waardoor defecten bij de productie van grote volumes worden verminderd. Geschikt voor dunne of kromgetrokken planken.
Automatische besturingssystemen
Deze SMT-soldeerpastaprinter beschikt over automatische PCB-kalibratie, aanpassing van de rakeldruk, afdrukken en stencilreiniging. Programmeerbare motoren regelen de scheidingssnelheid en -afstand voor ontvormen op meerdere manieren. Het bespaart kosten door de efficiëntie en kwaliteitscontrole in LED-assemblagelijnen te verbeteren.
Hangende printkop
Onafhankelijk ontwikkelde hangende kop met automatische drukbalancering. Ondersteunt realtime feedback voor nauwkeurige pastavorming. Dubbele stappenmotoren zorgen voor een stabiele druk, ideaal voor het nauwkeurig aanbrengen van soldeerpasta op grote PCB's.
Uniek riemsysteem voorkomt dat de printplaat blijft plakken, met nauwkeurige motorregeling voor snelheid en positie. Zijklemmen en optionele vacuümhoudende platen zorgen voor een soepel stencilcontact. Flexibele richtingen passen bij elke SMT-lijnopstelling.
Biedt droge, natte of handmatige reinigingsmodi. Het aparte CCD-ontwerp en het aparte spuitsysteem maken efficiënt gebruik van alcohol en papier. De sterke vacuümuitlaat houdt de volautomatische soldeerpastaprinter schoon en minimaliseert de uitvaltijd.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

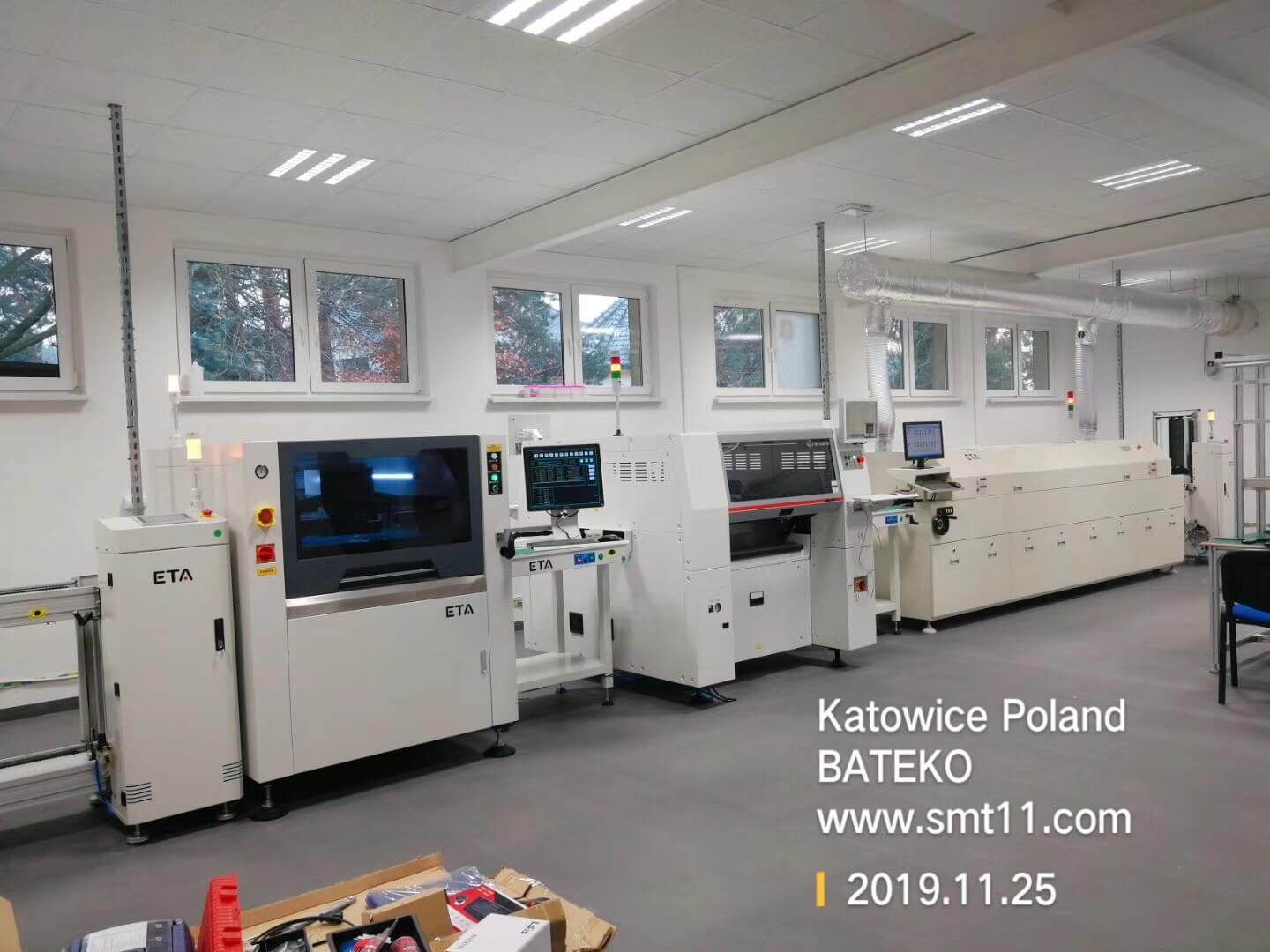

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine/ labelmonteerder /inkjetprinter |
| Klantsuccesvideo
In september 2025 bezochten ICT-ingenieurs een fabriek voor LED-verlichting thuis voor installatie en training. De klant had een volledige SMT-lijn nodig met 13 machines van in totaal 29 meter, maar de ruimte was beperkt tot 21x5 meter. We hebben het opnieuw ontworpen in een U-vorm, zodat het perfect past op 16x2,7 meter. Na twee dagen instellen en debuggen, plus zes dagen praktijkgerichte training en ondersteuning, liep de lijn soepel. Deze zeer nauwkeurige soldeerpastaprinter is naadloos geïntegreerd, waardoor de LED-productie-efficiëntie wordt vergroot.
| Service- en trainingsondersteuning
ICT biedt volledige ondersteuning, inclusief installatie, onderhoud en training op locatie. Onze engineers bieden vraaganalyse, lijnplanning en procesoptimalisatie. Met wereldwijde servicecentra zorgen we voor snelle respons en upgrades. De training omvat bediening, probleemoplossing en veiligheid voor uw team.
| Klantrecensies
Klanten waarderen de deskundige begeleiding en snelle probleemoplossing van onze ingenieurs. Ze prijzen de betrouwbare volautomatische soldeerpasta-stencilprintermachine voor stabiele prestaties. Veilige verpakking voorkomt schade tijdens verzending. Snelle reacties op problemen zorgen ervoor dat de productie soepel blijft verlopen.
| Certificeringen en normen
ICT beschikt over CE-, RoHS- en ISO9001-certificeringen voor kwaliteit en veiligheid. Meerdere patenten hebben betrekking op reinigings-, doseer- en botsingsvermijdingssystemen. Deze zorgen voor conforme, innovatieve apparatuur voor de mondiale markten.
| Over ICT-bedrijf en onze fabriek
ICT heeft R&D en productie in huis met ruim 89 medewerkers en een snelle groei. We bedienen meer dan 1600 klanten in 72 landen. Fabrieken beschikken over strikte test- en kwaliteitsmanagementsystemen. Dit garandeert betrouwbare SMT-oplossingen wereldwijd.
