ICT DIP omgekeerde camera online AOI AI-4540 verbetert de PCB-kwaliteitscontrole na THT-solderen met nauwkeurige defectdetectie en minimale downtime.
A. Sporen defecten in componenten snel op.
B. Past deep learning toe voor slimme oordelen.
C. Controleert borden zonder stoplijnen.
D. Eenvoudige programmering met snelle instellingen.
e. Maakt beheer op afstand en gegevenstracering mogelijk.
F. Past gemakkelijk op verschillende PCB-formaten.
G. Kan probleemloos worden geïntegreerd met fabriekssystemen.
ICT-AI-4026
I.C.T
| Beschikbaarheid Status: | |
|---|---|
| Hoeveelheid: | |
| Ontdek AI-4540 AOI-machines

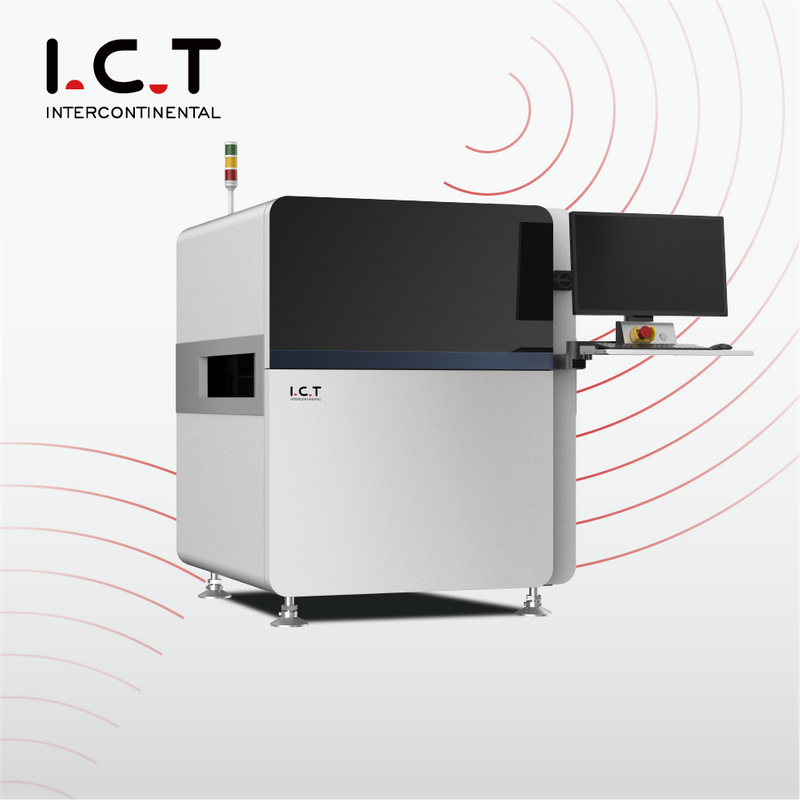

De ICT DIP Inverted Camera Online AOI AI-4540 is een geavanceerd inspectietool voor PCBA na THT-solderen. Het legt real-time beelden vast met behulp van een uiterst nauwkeurige kleurencamera en verwerkt deze met Convolution Neural Network (CNN)-algoritmen om defecten op intelligente wijze te detecteren. Deze automatische pcb-aoi-machine identificeert problemen zoals verkeerde onderdelen, ontbrekende componenten, omgekeerde polariteit en soldeerdefecten zoals bruggen, holtes of onvoldoende soldeer in elementen zoals weerstanden, condensatoren, diodes en stopcontacten. Met hoge detectiepercentages en weinig valse alarmen kan het apparaat zonder aanpassingen over productielijnen worden geïnstalleerd, waardoor continu gebruik mogelijk is. Eenvoudig in hoogte en breedte aan te passen, ondersteunt centrale bediening van meerdere units. De traceerbaarheid van gegevens omvat SPC-alarmen, automatische logopslag, NG-waarschuwingen en programmeren op afstand. Dit verhoogt de fabrieksefficiëntie en kwaliteit van SMT-processen.
| Functie

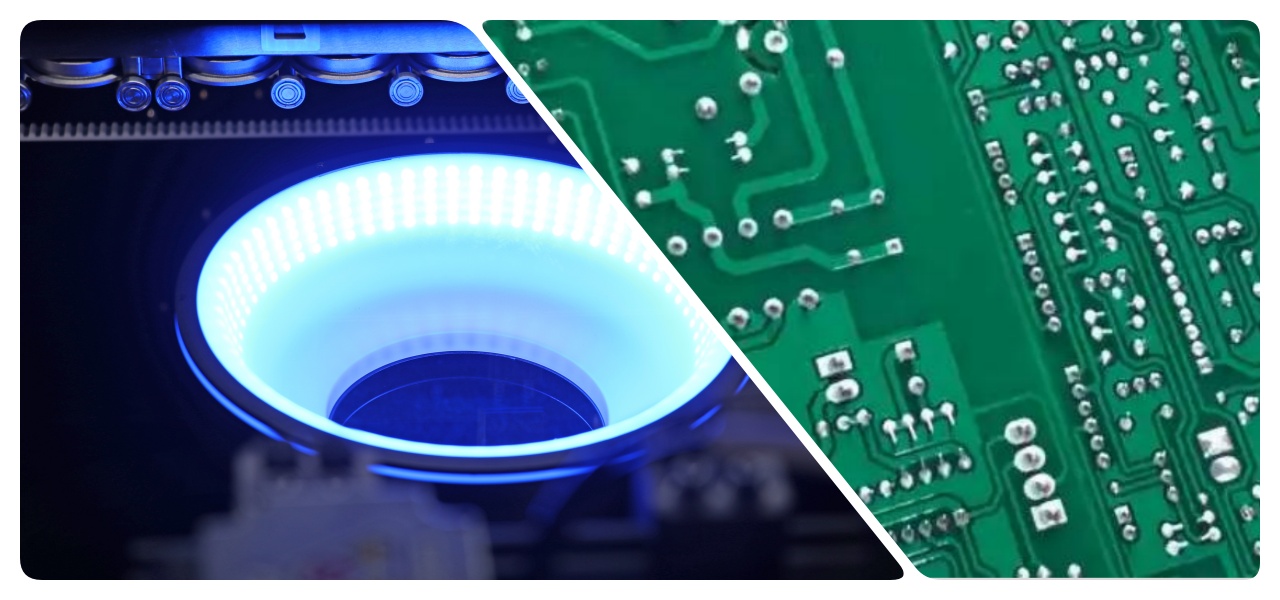

AI-4540 aoi-machines maken gebruik van deep learning met big data-optimalisatie voor industriële controles. Het identificeert componenten en soldeerverbindingen automatisch met één klik, waardoor lange programmeertijden en veel valse alarmen ten opzichte van traditionele methoden worden verminderd. Het is getraind op grote datasets en verwerkt variaties aan de onderkant na het golfsolderen, waardoor er geen gemiste defecten worden voorkomen. Het vermindert valse oproepen van overhangende delen of kleine kleurverschillen. CNN bootst een menselijk oordeel na voor diverse scenario's, zoals het detecteren van vage gaatjes in soldeer zonder pin- of apparaatinterferentie. Dit leidt tot sterke generalisatie, hoge nauwkeurigheid en betrouwbare inspecties voor complexe borden.

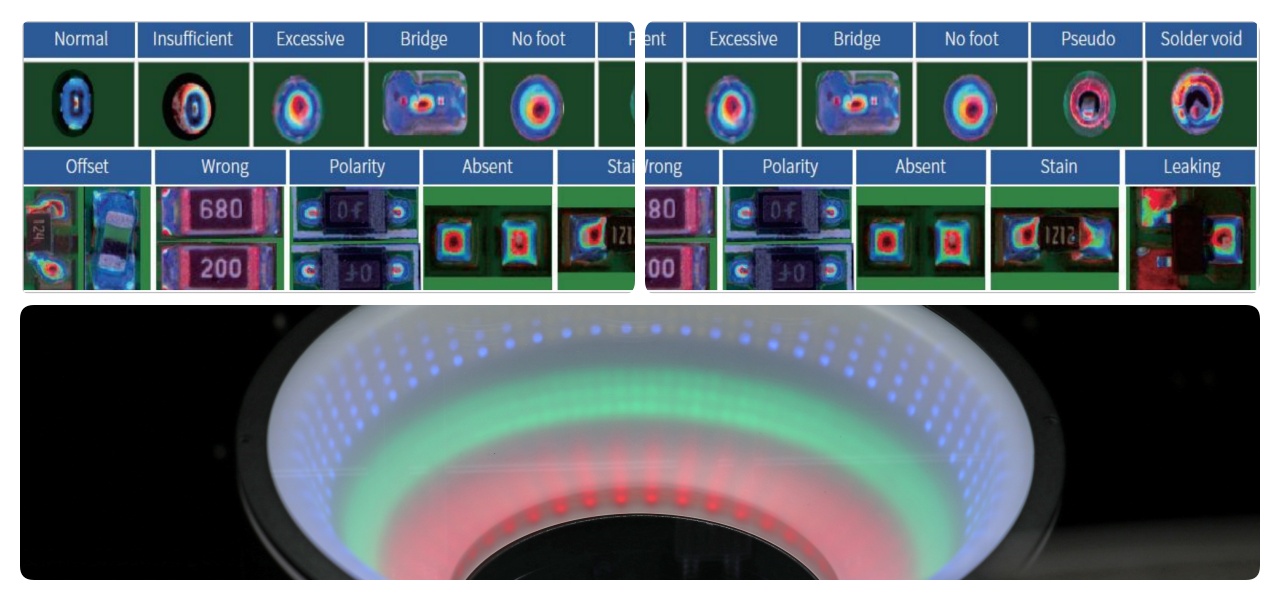

Deze online aoi-inspectiemachine biedt slimme, aanpasbare processen voor een soepel gebruik. Het controleert kleurringweerstanden, condensatoren, diodes en stopcontacten op intelligente wijze, online of offline, zonder lijnen te onderbreken. Programmeren duurt 10-20 minuten, debuggen 10-15 minuten, met korte omschakelingen waarbij bestaande bestanden worden gebruikt. Batchparameterwijzigingen gebeuren met één sleutel. Hoorbare alarmsignalen waarschuwen voor verkeerde items of typen. Dit vereenvoudigt de werkzaamheden, optimaliseert de apparatuurinstellingen snel en vermindert de uitvaltijd voor een betere productiestroom.

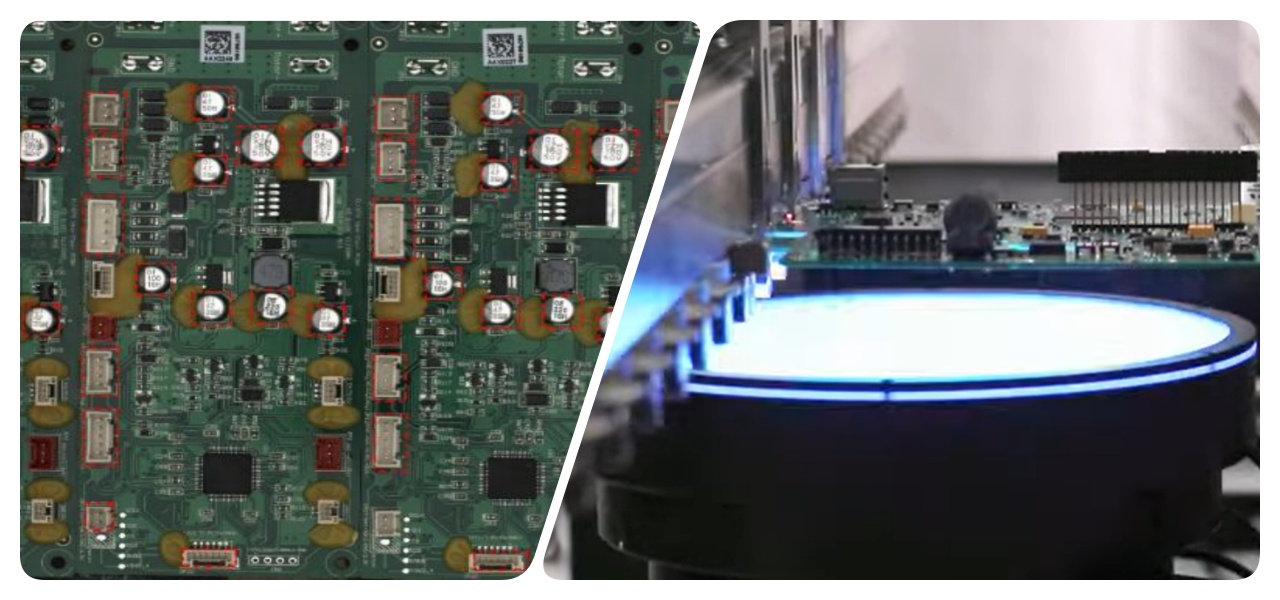

AI-4540 aoi-machines bereiken snelle controles met padplanning voor genetische algoritmen. Het vermindert het aantal FOV's door niet-lasgebieden over te slaan, verkort paden en kiest ideale beeldpunten om soldeer aan randen te voorkomen. Parallelle GPU-verwerking versnelt de gegevensverwerking. Met een kijkhoek van 0,23 seconden is hij geschikt voor lijnen met een hoog volume. Als online inspectiesysteem voor smt aoi-machines handhaaft het de doorstroming en garandeert het nauwkeurige resultaten.
Ondersteunt controles op meerdere borden, gemengde borden en gemengde materialen. Identificeert rotaties onder verschillende hoeken en posities. Slaat slechte cijfers automatisch over. Deze flexibiliteit past bij verschillende PCB-opstellingen voor grondige, efficiënte inspecties zonder extra stappen.
| Specificatie
| Model | ICT DIP omgekeerde camera online AOI AI-4540 (na THT-solderen) | ICT DIP omgekeerde camera online AOI AI-4540L (na THT-solderen) |
| FOV | 49*41mm | |
| Oplossing | 20um | |
| Camera | 5M | |
| Licht | RGB + W-licht, 4 kleuren integraal | |
| Inspectiesnelheid | 0,23 sec/FOV | |
| PCB-inspectie mengen | Ondersteuning belprogramma automatisch. | |
| PCB -maat | Spoor met drie secties: 50*50-350*400mm Spoor met één sectie: 50*50-450*400mm | 50*50~550*650mm |
| PCB-hoogte | Bovenkant: 110 mm (150 mm optioneel), onderkant: 25 mm | |
| PCB -dikte | 0,3 ~ 6,0 mm | |
| PCB-rand | 3,0 mm | |
| PCB-vervorming | ±3,0 mm | |
| PCB -gewicht | Maximaal: 10 kg | |
| Transporthoogte | 750&900±20mm | |
| Weergave | 23,8 inch FHD-scherm | |
| Gegevensuitvoer | Automatisch gegenereerde statistische analyse SPC | |
| Speciale functie | Automatisch zoeken naar elementen en snelle programmering | |
| Stroom | AC220 50/60 Hz, 5A | |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| DIP-lijnapparatuurlijst

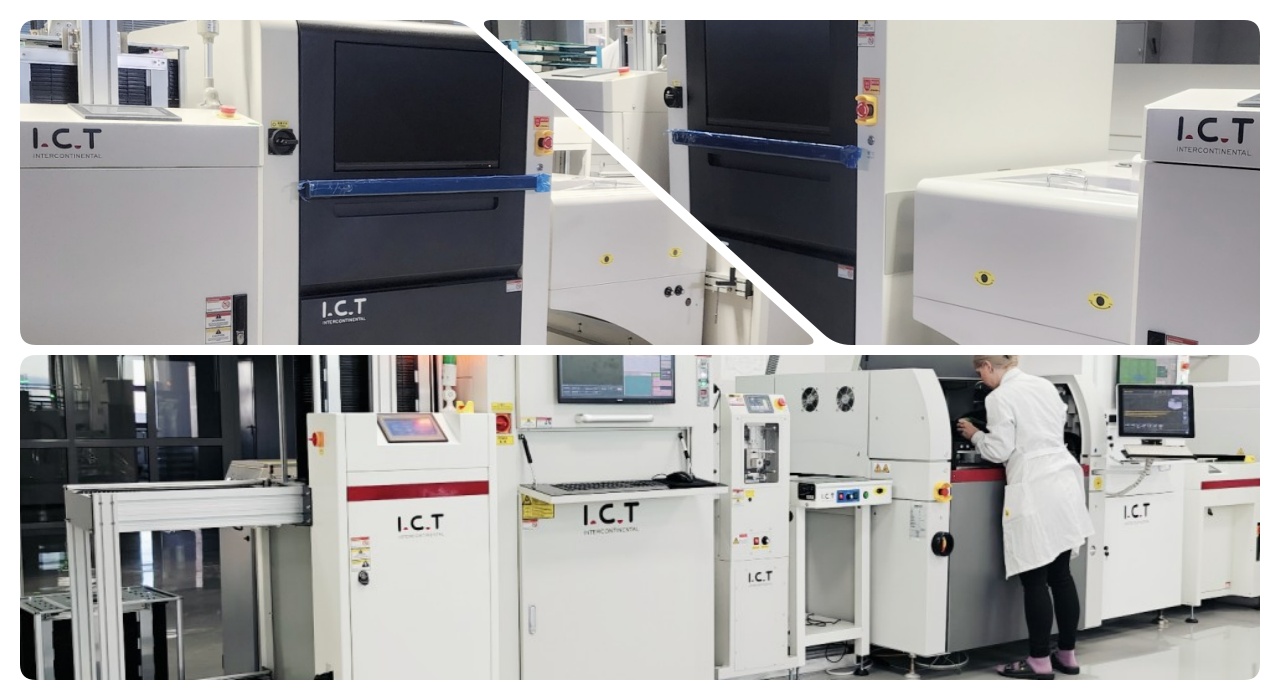

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
Onze marketingvideo voor de AI-4540 aoi-machines toont het strakke exterieurontwerp, waarbij de driedelige rail voor flexibele PCB-hantering wordt benadrukt. Het duikt in de interne structuur en demonstreert het uiterst nauwkeurige camera- en verlichtingssysteem. De elektriciteitskast wordt weergegeven, waarbij de nadruk wordt gelegd op betrouwbare componenten voor een stabiele werking. Belangrijke verkoopargumenten komen aan bod, zoals realtime detectie van defecten en weinig valse alarmen. Er worden verschillende programmeerhoogtepunten getoond, waaronder identificatie met één klik, snelle instellingen en batchwijzigingen. Deze video illustreert hoe de machine naadloos in lijnen integreert, de efficiëntie optimaliseert en hoogwaardige output garandeert voor elektronicafabrikanten over de hele wereld.
| Service & Opleiding
ICT biedt uitgebreide service en training voor AI-4540 aoi-machines. Ons wereldwijde team verzorgt de installatie, het onderhoud en de hulp op afstand om de downtime tot een minimum te beperken. De training omvat praktische sessies over programmeren, bediening en probleemoplossing, beschikbaar op locatie of online. Wij richten ons op snelle reacties op vragen, zodat uw personeel snel vaardigheden opdoet. Deze ondersteuning helpt fabrieken soepel te laten werken, de kwaliteit te verbeteren en zich effectief aan te passen aan de productiebehoeften.
| Klantrecensies
Klanten prijzen ICT aoi machines om hun precisie en betrouwbaarheid. Ze prijzen onze technici voor deskundige opstellingen en snelle oplossingen. Veilige verpakking en tijdige verzending voorkomen schade en verdienen hoge cijfers. Snelle reacties op problemen zorgen voor een sterk vertrouwen en partnerschappen.
| Onze certificering
ICT beschikt over CE, RoHS, ISO9001 en diverse patenten. Deze zorgen voor veiligheid, naleving van de milieuvoorschriften en kwaliteitsnormen. Onze aoi-machines voldoen aan de wereldwijde regels voor betrouwbare prestaties. Patenten beschermen innovaties zoals deep learning-technologie en bieden geavanceerde, beschermde oplossingen.
| Over ICT & Onze Fabriek
ICT is een toonaangevend elektronicabedrijf met eigen R&D en productie. Ons team van ruim 89 medewerkers, waaronder 20 ingenieurs, zorgt de afgelopen 12 jaar voor een snelle groei. We bedienen 1600 klanten in 72 landen met volledige SMT-oplossingen. Onze fabriek van 12.000 m² maakt gebruik van strikte tests en ISO9001-systemen om de hoge productkwaliteit te behouden.
