ICT-SS430
I.C.T
| Hoeveelheid: | |
|---|---|

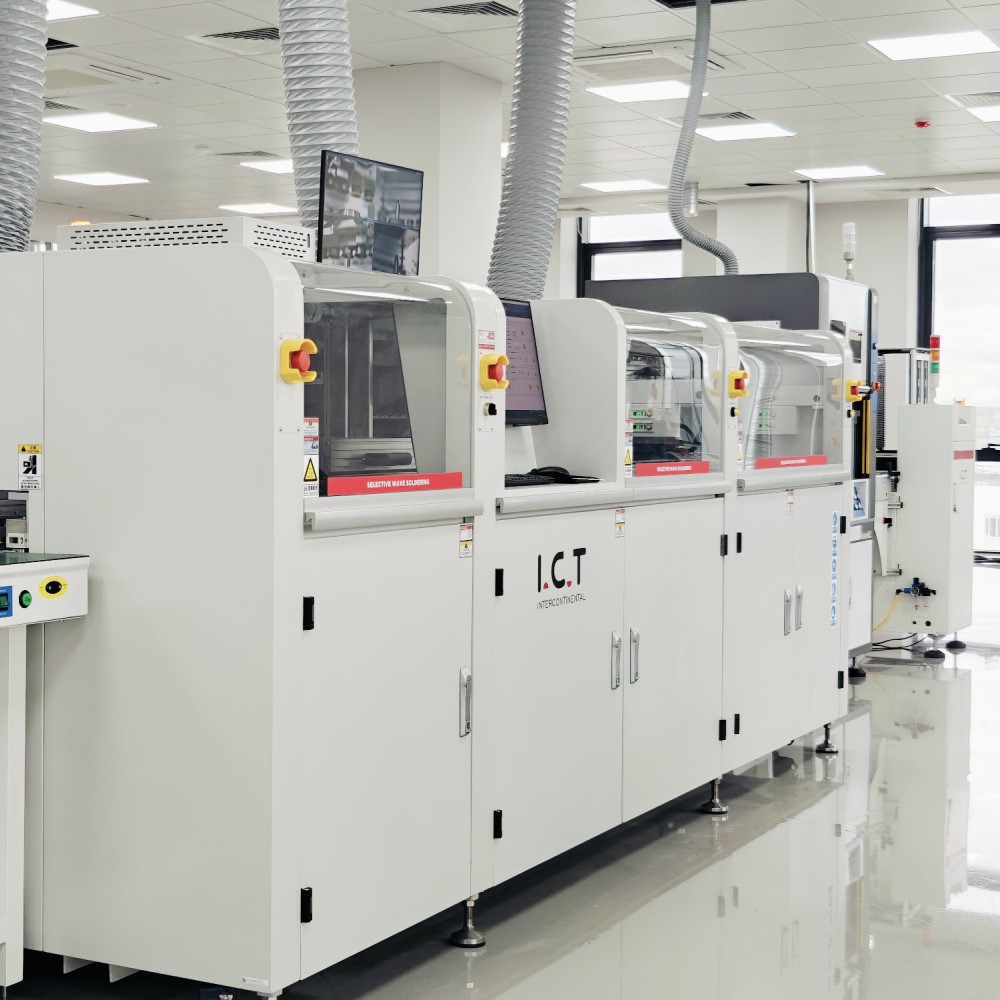

| Off-line selectieve soldeermachine
De ICT off-line selectieve soldeermachine is in China gebouwd voor flexibel PCB-solderen met grote volumes. Het fixeert de printplaat terwijl het spuit- en soldeerplatform beweegt, waardoor topkwaliteit wordt gegarandeerd. Met N2 online verwarming bevochtigt het soldeer goed en vermindert het schuim. Met volledige pc-bediening kunt u paden, temperaturen, flux en meer instellen, waardoor menu's voor herhaalde taken worden opgeslagen. Automatische golfhoogtecontrole en CCD-markeringspositionering houden alles stabiel.
Servomotoren van Panasonic zorgen voor een soepele, stille beweging op lineaire rails. Een Duitse straalklep spuit nauwkeurig kleine fluxpuntjes. De druktank houdt de flux stabiel. Een elektromagnetische pomp uit Duitsland zorgt voor betrouwbare pieken. De Ti-soldeerpot warmt snel op zonder lekkage. Deze selectieve soldeermachine voldoet aan de multi-wave-behoeften in elektronicafabrieken.
| DIP-lijnapparatuurlijst

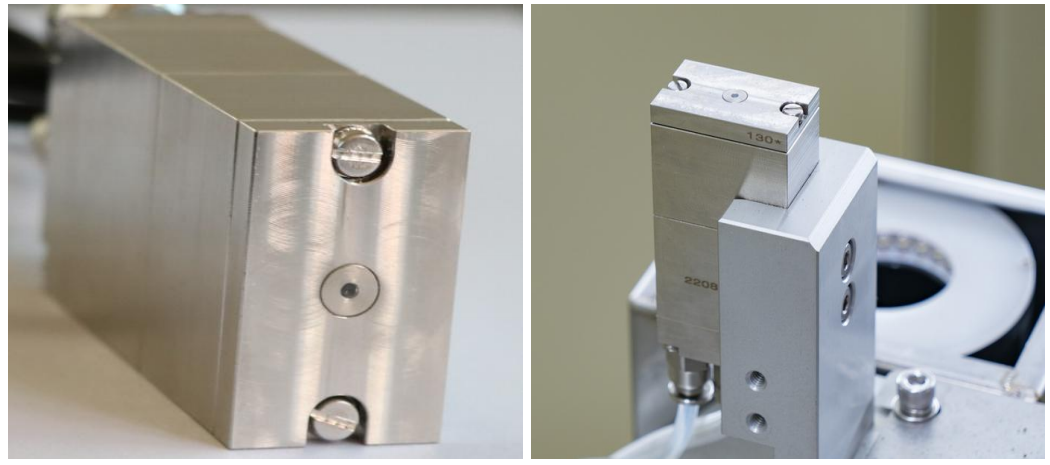

Het fluxsysteem maakt gebruik van een hoogfrequente pulsinjectieklep uit Duitsland voor kleine, nauwkeurige stippen. Het fluxgehalte aan vaste stoffen blijft onder de 10%. Een bakje vangt resten op voor eenvoudige reiniging. Het mondstuk op het XY-platform herhaalt posities tot 0,02 mm. De druktank houdt de stroom stabiel, ongeacht het fluxniveau. Uiterst nauwkeurige flowmeter regelt de output met corrosiebestendige onderdelen. Japanse SMC-pneumatiek zorgt voor betrouwbaarheid. Meters en debieten worden op het machineoppervlak weergegeven voor snelle controles. Extern ontwerp ondersteunt de bediening. Een automatische SMC-pomp levert gestaag flux. Deze opstelling in de selectieve soldeermachine zorgt voor een schone, consistente vloeiing.
IR-voorverwarming aan de onderkant is standaard en past de positie aan. Top IR of hete lucht is optioneel. Structuur maximaliseert het warmteoppervlak. Hoge temperatuur katoen houdt constante temperaturen vast. Onderdelen van topmerken genereren en geleiden de warmte goed. Plug-in ontwerp maakt reparaties zonder gereedschap mogelijk. Hierdoor worden PCB's gelijkmatig voorverwarmd voordat ze in de selectieve soldeermachine worden gesoldeerd.
Elektromagnetische pomp stabiliseert pieken. Stel soldeertemperatuur, N2, golfhoogte in software in. Ti-pot vermijdt lekken, verwarmt snel met gietijzeren buitenzijde. N2 verwarmt online om soldeer- en snijslak nat te maken. Beste tinspraystabiliteit in de sector. Realtime CCD-bewaking slaat videobeelden gedurende 900 uur op. Het XYZ-platform maakt gebruik van lichtgewicht modules en snelle servo's met verloopstukken. Afgedichte onderdelen bestrijden vervuiling. Omron-sensoren zorgen voor nauwkeurigheid. Automatische spuitmondreiniging maakt gebruik van poeder, instelbare frequentie. Laser detecteert golfhoogte zonder contact of fout. Deze kern van de selectieve soldeermachine zorgt voor consistente verbindingen.
Speciale profielen zorgen voor een stabiel, rationeel ontwerp voor gemak. De transmissiemodule bestaat uit drie roldelen. Het PCBA-zijklem- en bovenklemsysteem beveiligen het bord tijdens het proces. Verdikte, op maat gemaakte rail ondersteunt een belasting tot 20 kg. Deze opstelling in de 2-assige selectieve PCB THT-soldeermachine verwerkt verschillende bordformaten soepel van voor naar achter. De breedte kan gemakkelijk worden aangepast, maar is niet nodig voor vaste maten. Uiterst nauwkeurige module zorgt voor nauwkeurig transport. Het integreert met flux-, voorverwarm- en soldeerstappen voor een efficiënte stroming.
Het hoogwaardige busbesturingssysteem met PLC plus module zorgt voor stabiliteit en schaalbaarheid. Het voldoet aan CE en andere normen met een Industrie 4.0-ontwerp voor onder de vloer. Door een soldeermodulebediening toe te voegen, wordt de capaciteit vergroot en blijft deze stabiel. Toepassing van wereldwijde hoogwaardige stabiele elektrische onderdelen. Cat-6-netwerkkabel maakt snellere communicatie en gevoelige respons mogelijk. Operators begeleiden het programmeren eenvoudig. Snelle CCD-programmering identificeert mondstuktypes automatisch. Beeldprogrammering corrigeert op intelligente wijze coördinaten. Realtime datavisualisatie schakelt met één knop over naar CCD-monitoring. Meertalige ondersteuning omvat Chinees, Engels, Japans en Russisch. Deze controle in de selectieve soldeermachine traceert elke kwaliteitsparameter.
Het besturingssysteem maakt gebruik van begeleide programmering voor eenvoudige stappen. Snelle CCD-programmering identificeert automatisch spuitdoptypes. Beeldprogrammering corrigeert coördinaten en verifieert ze op slimme wijze. Realtime gegevens worden duidelijk op de interface weergegeven. Met één knop schakelt u over naar CCD-soldeerbewaking. Talen zijn onder meer Chinees, Engels, Japans en Russisch. MES-standaarden ondersteunen WIFI, online upgrades en afstandsbediening. Gesproken alarmen en aangepaste verlichting waarschuwen voor problemen. Soldeergegevens traceren elk punt ter bevestiging. Deze opstelling in de selectieve soldeermachine maakt de bediening eenvoudig en efficiënt voor alle gebruikers.
| Specificatie
Offline selectieve golf soldeermachine | |
Model | ICT-SS430 |
Fluxopslagtank | 1L |
Fluxondersteuning | Flux -alarm, automatisch |
Spuitmondstuk | Duitsland Jet Valve (Spot and Line Spraying) 1set |
Spuit de mondstukformaat | 130UM (180, 210UM -optie) |
Spuitbereik | 3 ~ 8 mm |
Spuitsnelheid | 0 ~ 20 mm/s |
Spuit de spuitmondsnelheid | 0 ~ 400 mm/s |
Spray Precision | 0,1 mm |
Spuitdruk | 0,05 ~ 0,1 MPa |
Voorverwarmingsmodus | IR-verwarming |
Voorverwarmende gebied | L500mm*B500mm |
Solderprecisie | ± 0,25 mm |
Soldermonitoring | CCD |
Soldeercapaciteit | 12 kg |
Max PCB -maat | 500*500 mm |
Max PCB -maat | 60 mm |
PCB -dikte | 0,5-6,0 mm |
PCB -gewicht | <20kg |
Besturingssysteem | Windows10 |
Stroomvoorziening | 220 V AC ± 10%, 50/60 Hz |
Dimensie | L1400*W2580*H1722mm |
Gewicht | Ongeveer: 700kg |
| DIP-lijnapparatuurlijst

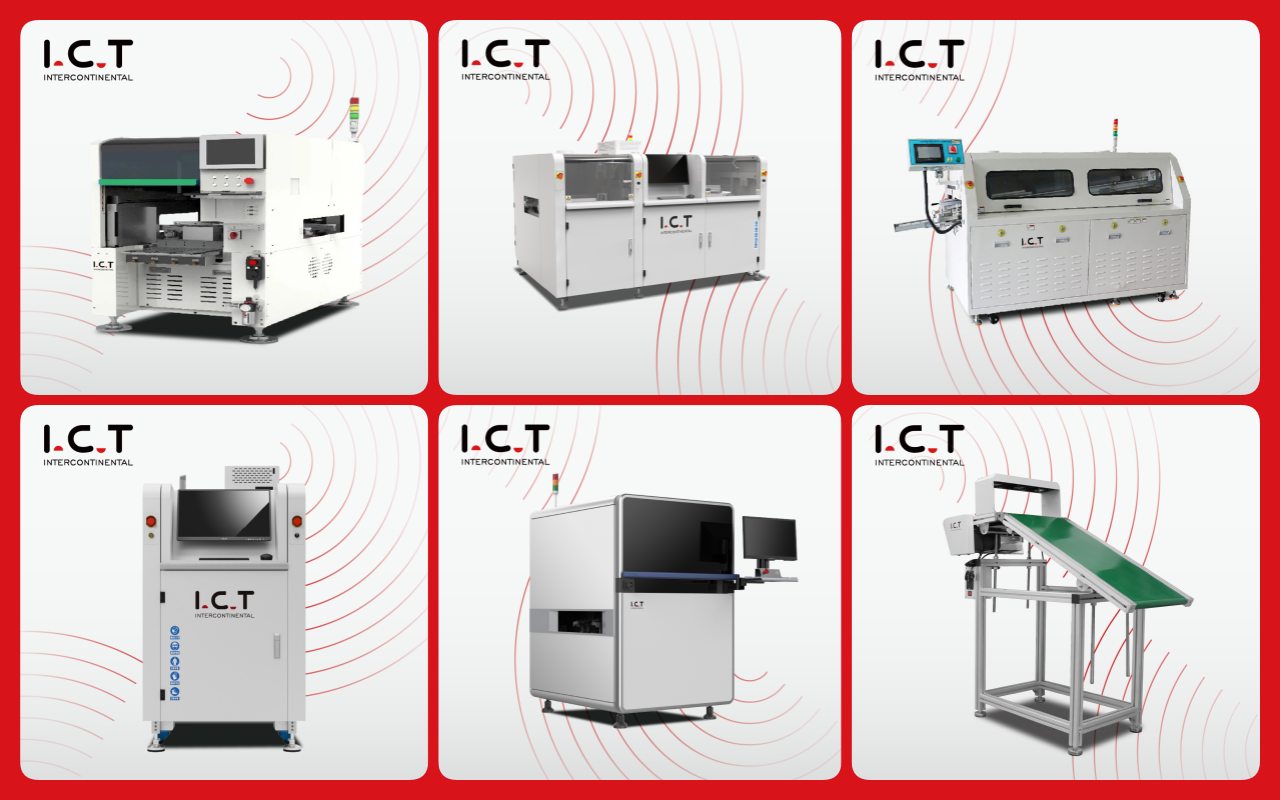

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
In 2025 bezocht een klant uit Vietnam de ICT-fabriek om de selectieve soldeermachine te inspecteren op hun behoeften. Zij leveren apparatuur aan een wereldberoemd cameramerk. Onze ingenieurs demonstreerden de machine en voerden tests uit op voorbeeld-PCB's. Ze trainden het team in het instellen van de flux, het programmeren van paden en golfkalibratie.
De klant controleerde live het nauwkeurig spuiten en stabiel solderen. De training omvatte pc-bediening, onderhoud en probleemoplossing. Deze praktische ondersteuning zorgde voor een soepele integratie op hun locatie. Het bezoek bouwde vertrouwen op, wat leidde tot een succesvolle implementatie. Het toont de toewijding van ICT aan wereldwijde klanten met expertise ter plaatse.
| Professionele service en training
ICT verzorgt de volledige installatie, het onderhoud en de ondersteuning. Ingenieurs trainen in bediening, programmeren en reparaties. Wij optimaliseren processen en passen ons aan bij veranderingen. Hulp op afstand en upgrades zorgen ervoor dat machines blijven draaien. Mondiale centra bieden snelle respons. Dit zorgt voor zorgeloos gebruik van de selectieve soldeermachine.
| Klant lof
Klanten zijn dol op onze bekwame technici voor snelle, deskundige training en oplossingen. Ze prijzen de selectieve soldeermachine voor betrouwbare verbindingen met een hoog slagingspercentage. Veilige, schadevrije verpakking zorgt voor een veilige aankomst. Snelle reacties lossen problemen binnen enkele uren op. Hierdoor ontstaat duurzaam vertrouwen.
| Industriecertificeringen
ICT-producten zijn voorzien van CE voor naleving van de veiligheidsvoorschriften, RoHS voor milieuvriendelijke materialen en ISO9001 voor kwaliteitsbeheer. Onze patenten hebben betrekking op belangrijke technologieën zoals fluxsystemen en golfcontrole. Deze certificeringen bewijzen een betrouwbare, groene productie. Elke selectieve soldeermachine wordt streng getest.
| Over ICT-bedrijf en fabriek
ICT ontwikkelt en produceert apparatuur intern op een locatie van 12.000 m². Met 89 medewerkers, waaronder 20 ingenieurs en 8 vestigingen, groeien we snel sinds 2012. We ondersteunen meer dan 1600 klanten in 72 landen in de elektronicaproductie. Onze fabrieken handhaven strenge testprocedures en volledig kwaliteitsbeheer. Dit omvat SMT, DIP en meer voor complete oplossingen. Van 0 tot 1 helpen wij met training en aanpassingen lijnen opbouwen en optimaliseren.
