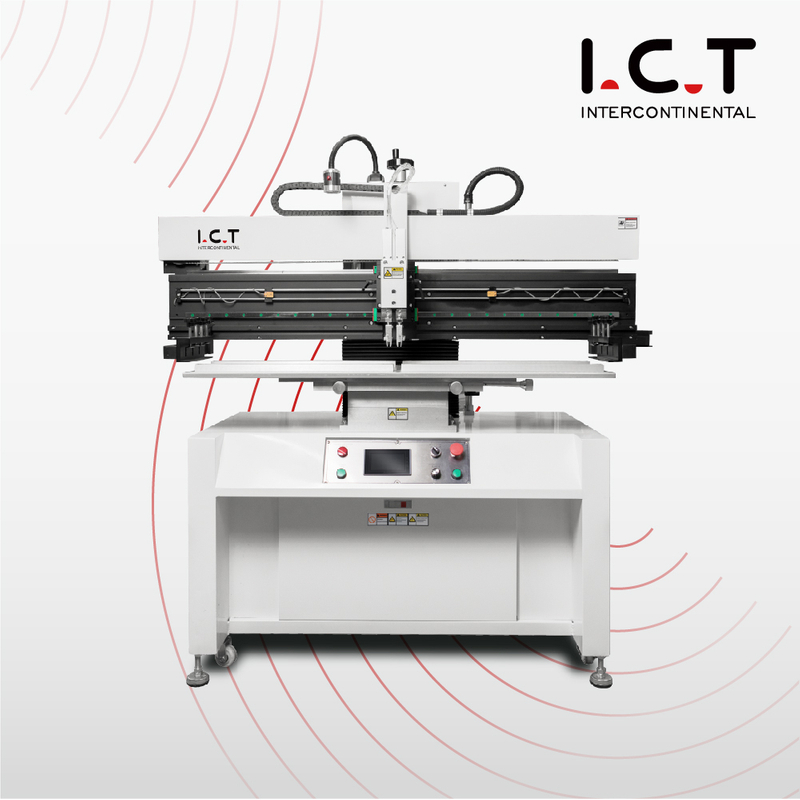

| Professionele soldeerpasta-drukmachine voor lange PCB-lijnen met hoog volume
De krachtige SMT-handmatige printersoldeerpasta-drukmachine P12 dient als een sterke soldeerpasta-drukmachine in SMT-lijnen met lange planken. Taiwan TBI lineaire geleidingen en SANYO stappenmotor zorgen voor exacte beweging voor perfecte pasta op 1200 mm panelen. Het ophangrakelsysteem maakt het printen gelijkmatiger. Dankzij de nauwkeurige manometer en het display van de snelheidsregelaar kunnen operators de ideale kracht en snelheid instellen. Modulaire universele bank met uitlijnapparaat voor printplaat en frame ondersteunt enkel- of dubbelzijdige printplaten van 0,2-6 mm dik. De stencilframe-armen zijn verstelbaar van 370×470 mm tot 1750×650 mm. Automatisch afdrukken; stabiele en efficiënte afdrukkwaliteit. Met slechts 220 W en een cyclus van ≤ 12 seconden is de Full Smd Assembly Screen-stencilprinter ideaal voor 5G-basisstations, LED-muren of industriële moederborden.
| Functie
De pin en het steunblok moeten geschikt zijn voor verschillende eenzijdige en dubbelzijdige PCB's, en de pin van verschillende afmetingen moet geschikt zijn voor verschillende PCB-gaten. De bediening is eenvoudig, de positionering is nauwkeurig en de vaste positie is flexibel en verstelbaar. Geïmporteerde stappenmotor Taiwan precisiegeleiderail zorgt voor stabiliteit, het rakelsysteem kan worden opgetild door handmatige conversie om soldeerpasta en reiniging toe te voegen, de flexibele aanpassing van de sensor beperken om transportreizen te verminderen. Hierdoor kan de halfautomatische PCB-stencilprinter lange platen stevig vasthouden in PCB-assemblagelijnen en wordt voorkomen dat de pasta naar de placers verschuift.
Raamconstructie met directe verbinding. De zuigmond wordt onafhankelijk aangestuurd door twee zeer nauwkeurige cilinders om een nauwkeurige en stabiele druk te garanderen. De dubbele schuifrails zorgen voor de nauwkeurigheid en stabiliteit van de wisser. Bediening via touchscreen. Vriendelijke Engelse MMI-interface, les- en navigatiefunctie. Bedrijfsmodus: handmatig, halfautomatisch en volautomatisch. De kernbesturingsonderdelen maken gebruik van geïmporteerde merken van hoge kwaliteit om de stabiliteit en bruikbaarheid van de SMT-handmatige printer te garanderen. Automatisch afdrukken, stabiele en efficiënte afdrukkwaliteit. Dit levert onberispelijke pasta op voor lange reflow-secties in PCB-assemblagelijnen met vrijwel geen koude verbindingen.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een Saoedische fabrikant van 5G-apparatuur bestelde bij ICT de kant-en-klare SMT-lijn voor grote borden, met de soldeerpasta-drukmachine, snelle JUKI-plaatsers en L12-oven voor communicatieborden van 1200 mm. Onze technici reisden naar Riyad, integreerden de printer met brede SMEMA-transportbanden, optimaliseerden de pasta voor lange panelen en gaven zeven dagen training over grootformaatinstellingen en lijnoptimalisatie. De PCB-assemblagelijn bereikte de volgende dienst de volledige capaciteit, met een volledige dekking van de pasta tot aan de plaatsing en nul vroegtijdige storingen. De klant was blij met de snelle wereldwijde ondersteuning, de robuuste kratten en de deskundige begeleiding die de gehele SMT-productielijn onmiddellijk in werking stelden.
| Wereldwijde service- en trainingsondersteuning
ICT levert volledige ondersteuning voor SMT-productielijnen voor lange panelen: gratis brede SMEMA-schema's, verouderingsvideo van 48 uur vóór levering, veldtransportbandintegratie, 7-10 dagen grote paneloperatorlessen, een jaarpakket met reserveonderdelen, onbeperkte diagnostiek op afstand via app of video en periodieke prestatie-audits. Onze 20 technici helpen 72 landen met een eerste respons binnen 4 uur en 24/7 noodhulp. Elke soldeerpasta-drukmachine voert uitgebreide full-line simulatie en 100% inspectie uit in onze ISO9001-fabriek van 12.000 m². Klanten zijn verzekerd van PCB-assemblagelijnen met hoge output, snelle terugverdientijd en partnerschappen die samen opschalen.
| Klantrecensies
Meer dan 1600 grootformaat SMT-lijnen in 72 landen vertrouwen op ICT. Ze prijzen op maat gemaakte brede bandontwerpen voor ruime vloeren, versterkte kratten voor veilig zeetransport, longboard-training die teams tot experts maakt, onmiddellijke aanpassingen op afstand die stilstand voorkomen en regelmatige bezoeken die de UPH met 20% verhogen. Fabrieken schalen soepel omdat volledige ondersteuning minimale defecten, lagere kosten en duurzame samenwerking betekent.
| Certificeringen en normen
Alle soldeerpasta-drukmachines omvatten CE, RoHS, ISO9001: 2015 en patenten. Compatibiliteitstests voor grote panelen en 100% controles voldoen aan de EU-, Amerikaanse en wereldwijde normen voor PCB-assemblagelijnen. Deze garanderen een veilige pasta-applicatie, naadloze brede docking, duurzame componenten en een milieuvriendelijke werking – volledige betrouwbaarheid vanaf de eerste lange plank.
| Over ICT-bedrijf en onze fabriek
ICT begon in 2012 en runt nu een moderne fabriek van 12.000 m² in Dongguan, China, met 89 toegewijde medewerkers en 20 ervaren ingenieurs. Wij ontwerpen, produceren en testen complete SMT-productielijnen onder strikte ISO9001-normen. Ruim 1600 SMT-lijnen in 72 landen bewijzen onze betrouwbare kwaliteit en service. Acht wereldwijde kantoren en lokale magazijnen garanderen onderdelen- en technische ondersteuning binnen 48 uur, waar dan ook. Klanten groeien dankzij onze eerlijke prijzen, snelle levering en levenslange gratis software-upgrades.
