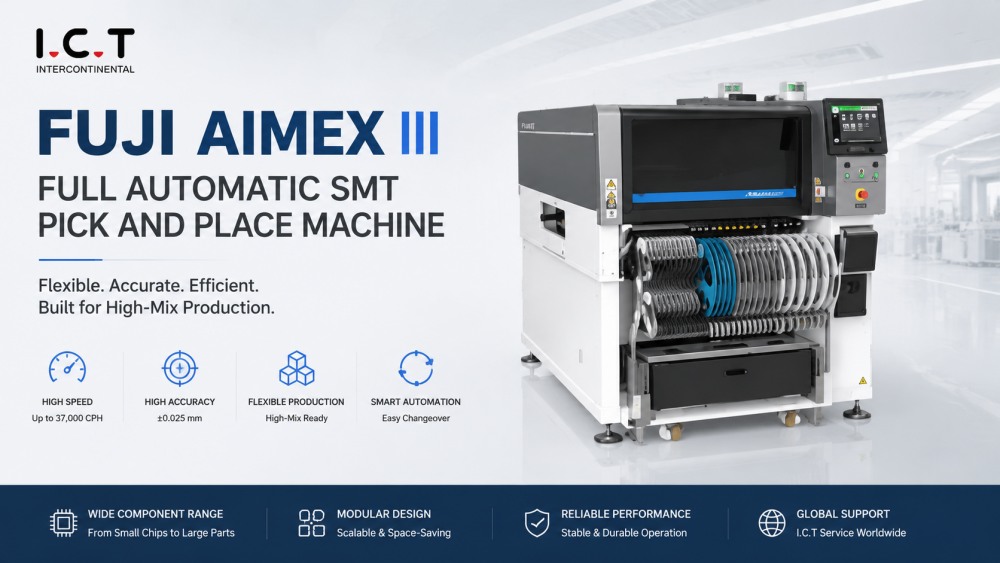

| FUJI AIMEX III Smart SMT-platform
De FUJI AIMEX III Smt Pick And Place-machine is ontworpen voor SMT-productieomgevingen met een hoge mix en hoge flexibiliteit. Het wordt veel gebruikt in industrieën die frequente productwisselingen en complexe PCB-assemblage vereisen, zoals EMS, auto-elektronica en industriële besturingssystemen. Dit systeem biedt stabiele prestaties en intelligente productiecontrole voor moderne fabrieken.
Als een belangrijke FUJI Pick and Place Machine integreert de FUJI AIMEX III Smt Pick And Place Machine een geavanceerde modulaire architectuur, waardoor fabrikanten productielijnen kunnen configureren op basis van echte fabrieksvereisten. Het werkt soepel binnen een volledige SMT-productielijn, inclusief printer, SPI, reflow-oven en AOI-systemen. ICT biedt volledige ondersteuning voor SMT-oplossingen, inclusief installatie, training en after-sales service.
| Producteigenschappen
De FUJI AIMEX III Smt Pick And Place Machine is gebouwd voor productieomgevingen met een hoge mix waar productmodellen regelmatig veranderen. Het ondersteunt snel schakelen tussen verschillende PCB-types en componentlay-outs. Deze flexibiliteit maakt het ideaal voor EMS-fabrieken en de productie van op maat gemaakte elektronica. Het systeem vermindert de uitvaltijd en verbetert de reactiesnelheid van de productie, waardoor fabrikanten zich snel kunnen aanpassen aan de eisen van de markt, terwijl de uitvoerkwaliteit stabiel blijft.
De FUJI AIMEX III Smt Pick And Place Machine heeft een modulaire structuur waarmee fabrieken de productiecapaciteit eenvoudig kunnen aanpassen. Afhankelijk van de productievereisten kunnen verschillende modules worden geconfigureerd, waardoor deze geschikt zijn voor zowel kleine batches als grootschalige productie. Dit modulaire ontwerp verbetert de schaalbaarheid en maakt toekomstige upgrades mogelijk zonder het hele systeem te vervangen, waardoor de investeringskosten op de lange termijn voor klanten worden verlaagd.
De FUJI AIMEX III Smt Pick And Place Machine zorgt voor een stabiele en nauwkeurige plaatsing van componenten, zelfs voor complexe PCB-ontwerpen. Met geavanceerde zichtherkenning en intelligente controlesystemen vermindert het plaatsingsfouten en verbetert het de opbrengst. Deze FUJI Pick and Place-machine is ontworpen om hoge precisie te behouden tijdens continu gebruik, waardoor hij geschikt is voor geavanceerde elektronica zoals auto- en communicatieapparatuur.
De FUJI AIMEX III Smt Pick And Place Machine kan naadloos worden geïntegreerd in een complete SMT-productielijn. Het werkt met stencilprinters, SPI-inspectiesystemen, reflow-ovens en AOI-machines om een volledig geautomatiseerd productiesysteem te vormen. Deze integratie verbetert de productie-efficiëntie en vermindert handmatige tussenkomst. Het systeem zorgt voor een soepele gegevensstroom en realtime monitoring voor slimme fabriekstoepassingen.
De FUJI AIMEX III Smt Pick And Place-machine is ontworpen voor langdurig industrieel gebruik met hoge betrouwbaarheid. Het behoudt stabiele prestaties, zelfs onder continue productieomstandigheden. Deze FUJI SMT Pick And Place-machine vermindert de onderhoudsvereisten en zorgt voor een consistente uitvoerkwaliteit. Het is een betrouwbare oplossing voor wereldwijde elektronicafabrikanten die op zoek zijn naar stabiele SMT-productiemogelijkheden.
| Specificatie
Basisspecificaties | |
PCB-grootte (LXW) | 48 x 48 mm tot 774 x 610 mm (dubbele transportband)* |
Capaciteit van de feeder | Tot 130 (8 mm-tape) |
Nauwkeurigheid van plaatsing | H24G: +/-0,025 mm (standaardmodus) / +/-0,038 mm (productiviteitsprioriteitsmodus, in ontwikkeling) (3sigma) cpk≥1,00 |
Machineafmetingen | L: 1280 mm, B: 2656 mm, H: 1556 mm |
Hoofden plaatsen | |||||
H24G | H08M | H02F | H01 | VAN | |
Hoeveelheid mondstuk | 24 | 8 | 2 | 1 | 1 |
Doorvoer (cph) | 37.000 cph (productiviteitsprioriteitmodus, in ontwikkeling) | 13000 | 7300 | 4200 | 3000 |
Onderdeelgrootte (mm) | 03015 mm tot 5 x 5 | 0603 (0201') tot 45 x 45 | 1608 (0603') tot 74 x 74 (32 x 180) | 1608 (0603') tot 74 x 74 (32 x 180) | |
Controle op aanwezigheid van onderdelen | ○ | ○ (H08MQ) | ○ | x | |
Levering van onderdelen Plakband | ○ | ○ | ○ | ○ | |
Stok | x | ○ | ○ | ○ | |
Dienblad | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Hoeveelheid mondstuk | 12 | 4 | 1 | |
Doorvoer (cph) | 27.000 | 12000 | 5800 | |
Onderdeelgrootte (mm) | 0402 (01005') tot 12,5 mm diagonaal en Y is 7,5 mm of minder | 1608 (0603') tot 15 x 15 | 1608 (0603') tot 74 x 74 (32 x 100) | |
Nauwkeurigheid van plaatsing | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Controle op aanwezigheid van onderdelen | o | x | o | |
Levering van onderdelen | Plakband | o | o | o |
Stok | x | o | o | |
Dienblad | x | o | o | |
*Neem contact op met ICT voor specifieke bedrijfsomstandigheden en gedetailleerde specificaties.
| Lijst met SMT-lijnapparatuur
Onze SMT-assemblagelijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
De FUJI AIMEX III Smt Pick And Place Machine is een kernonderdeel van een compleet SMT-productiesysteem. Het werkt samen met SMT-lader, soldeerpastaprinter, SPI-inspectiesysteem, reflow-oven, AOI-inspectiesysteem en PCB-hanteringsapparatuur. Deze combinatie zorgt voor een volledig geautomatiseerde productiestroom vanaf het laden van de printplaten tot de eindinspectie. ICT biedt volledige SMT-lijnoplossingen voor wereldwijde klanten en helpt bij het bouwen van efficiënte en intelligente fabrieken.
| Klantsuccesvideo
ICT voltooide met succes de installatie en training van een volledige SMT-productielijn in Algerije voor de productie van mobiele telefoons. De productielijn omvat een SMT-lader, ICT-4034 stencilprinter, ICT-S400 SPI, FUJI AIMEX III Smt Pick And Place Machine, Lyra 733 reflow-oven, AI-5146 AOI-systeem en PCB-verwerkingsapparatuur.
Gedurende een maand ondersteuning op locatie verzorgden onze technici de installatie, debugging en training van de operators. De FUJI AIMEX III Smt Pick And Place Machine speelde een sleutelrol bij het bereiken van stabiele high-mix productieprestaties. De klant startte met succes de massaproductie en gaf positieve feedback over de stabiliteit van de apparatuur en de technische ICT-ondersteuning.
| Service- en trainingsondersteuning
ICT biedt volledige wereldwijde ondersteuning voor FUJI AIMEX III Smt Pick And Place Machine, inclusief installatie, programmeren, debuggen en training van operators. Onze ingenieurs ondersteunen klanten ter plaatse en online om een snelle opstart van de productie te garanderen. De training omvat de bediening, het onderhoud en de optimalisatie van SMT-processen. Dit helpt klanten de FUJI AIMEX III Smt Pick And Place Machine snel onder de knie te krijgen en een stabiele productie-efficiëntie te bereiken in echte fabrieksomgevingen.
| Klant lof
Klanten waarderen de FUJI AIMEX III Smt Pick And Place Machine zeer vanwege zijn flexibiliteit en stabiele prestaties. Veel klanten benadrukken het vermogen van het bedrijf om een high-mix productie aan te kunnen met een snelle omschakelingsefficiëntie. Ook waarderen zij de professionele installatie en training door ICT-ingenieurs. Veilige verpakking, snelle responsservice en betrouwbare technische ondersteuning vergroten het vertrouwen van klanten in FUJI SMT-oplossingen en de wereldwijde ICT-servicemogelijkheden nog verder.
| Onze certificering
ICT-apparatuur, waaronder FUJI AIMEX III Smt Pick And Place Machine, voldoet aan internationale normen zoals CE, RoHS, ISO9001 en meerdere gepatenteerde technologieën. Elke FUJI Pick and Place-machine ondergaat vóór verzending strenge tests om stabiele prestaties te garanderen. Deze certificeringen garanderen veiligheid, betrouwbaarheid en langdurig industrieel gebruik voor klanten in de wereldwijde elektronicaproductie.
| Over ICT en Fabriek
ICT is een wereldwijde leverancier van SMT-oplossingen met meer dan 20 jaar ervaring in de sector. We hebben meer dan 1.700 klanten bediend in meer dan 80 landen. Ons bedrijf integreert R&D, productie en technische service om complete SMT-productielijnoplossingen te leveren. Met sterke technische capaciteiten helpen we klanten slimme, flexibele en efficiënte SMT-fabrieken te bouwen met behulp van apparatuur zoals FUJI AIMEX III Smt Pick And Place Machine.
