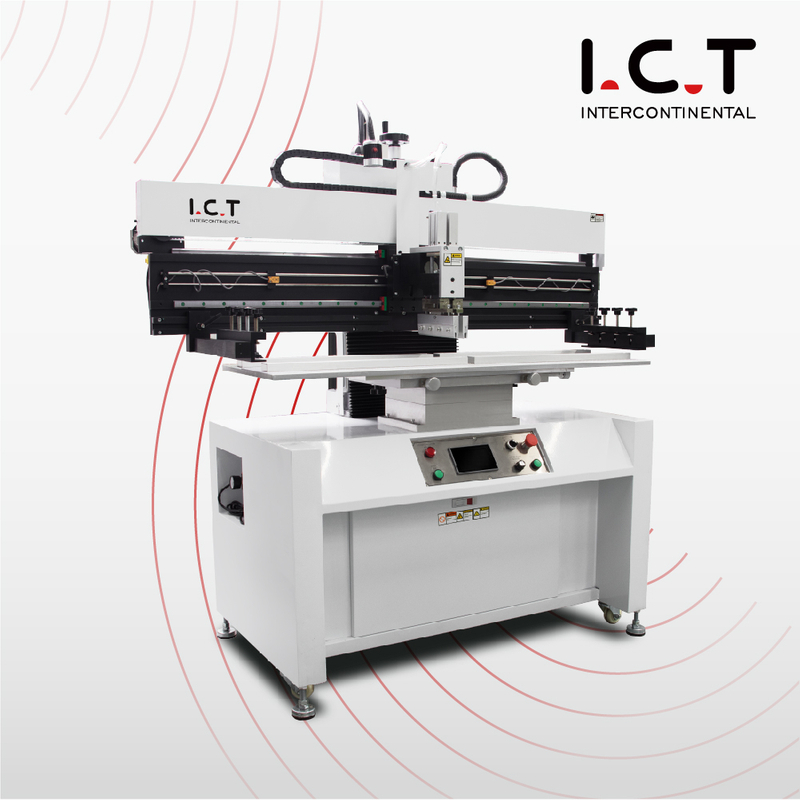

| Betrouwbare PCB SMT-printautomatische machine voor groeiende productie
Hoge precisie SMT-printstap De PCB SMT-printautomatische machine begint middelgrote SMT-lijnen met Taiwan TBI lineaire geleidingsbanen en SANYO-stappenmotor voor een rotsvaste beweging. De bladdruk en de afdruksnelheid zijn instelbaar, de precisiemanometer en het snelheidsregelaardisplay zorgen voor directe controle. Het ophangrakelsysteem maakt het printen gelijkmatiger. Modulaire universele bank met uitlijnmechanisme voor printplaat en frame, geschikt voor enkel- of dubbelzijdige printplaten. De stencilframe-armen kunnen worden aangepast voor verschillende afmetingen, van 370470 mm tot 1050650 mm. Automatisch afdrukken; stabiele en efficiënte afdrukkwaliteit. Binnen een cyclus van 10 seconden kan de stencilprinter soldeerpasta met hoge precisie SMT-lijnen van telefoons, routers of medische apparaten soepel verwerken.
| Functie
De pin en het steunblok moeten geschikt zijn voor verschillende eenzijdige en dubbelzijdige PCB's, en de pin van verschillende afmetingen moet geschikt zijn voor verschillende PCB-gaten. De bediening is eenvoudig, de positionering is nauwkeurig en de vaste positie is flexibel en verstelbaar. Geïmporteerde stappenmotor Taiwan precisiegeleiderail zorgt voor stabiliteit, het rakelsysteem kan worden opgetild door handmatige conversie om soldeerpasta en reiniging toe te voegen, de flexibele aanpassing van de sensor beperken om transportreizen te verminderen. Hierdoor blijven platen van 0,2-6 mm dik stevig opgesloten in PCB-assemblagelijnen, zodat smt-printen perfect blijft voor placers.
Raamconstructie met directe verbinding. De zuigmond wordt onafhankelijk aangestuurd door twee zeer nauwkeurige cilinders om een nauwkeurige en stabiele druk te garanderen. De dubbele schuifrails zorgen voor de nauwkeurigheid en stabiliteit van de wisser. Bediening via touchscreen. Vriendelijke Engelse MMI-interface, les- en navigatiefunctie. Bedrijfsmodus: handmatig, halfautomatisch en volautomatisch. De kernbesturingsonderdelen maken gebruik van geïmporteerde merken van hoge kwaliteit om de stabiliteit en bruikbaarheid van de printer te garanderen. Automatisch afdrukken, stabiele en efficiënte afdrukkwaliteit. Dit levert stencilprinter-soldeerpasta-lagen met hoge precisie op voor reflow-ovens in PCB-assemblagelijnen met vrijwel geen bruggen of tekorten.
| Specificatie
| Model | P3 | P6 | P12 | P15 |
| Nauwkeurigheid | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -maat | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platformgrootte | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilgrootte (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -dikte | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Positionering van stencils | Handmatig | Handmatig | Handmatig | Handmatig |
| Fietstijd | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Stroomverbruik | 200 W | 200 W | 220 W | 220 W |
| Stroomvoorziening | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ | 1-PH, 220VAC 50/60HZ |
| Luchtdruk | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 | 4,5-6 kg/cm3 |
| Rakelsnelheid | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensie | 850x750x1650 mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Lengte van de zuigmond | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhoogte | 950 mm | 950 mm | 950 mm | 950 mm |
| Optie: speciale maat kan worden aangepast | ||||
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine/labelmontageapparaat/ inkjetprinter |
| Casestudy over klantsucces – LED-fabriek in Saoedi-Arabië
Een Saoedische klant bouwde een volledige SMT-lijn voor middelgrote volumes van ICT met behulp van de PCB SMT Printing Automatic Machine, JUKI RS-1R-mounter en L8-oven voor netwerkkaarten. Onze technici arriveerden in Riyad, sloten de printer aan op SMEMA-banden, kalibreerden de pasta voor panelen van 600 x 350 mm en gaven zeven dagen training over uiterst nauwkeurige instellingen en lijnstroom. De PCB-assemblagelijn bereikte dezelfde week het beoogde UPH-doel, met een vlekkeloze plaatsing van de pastatoevoer en zonder defecten. De klant prees de deskundige buitenlandse ondersteuning, de beschermde verpakking en de gedetailleerde coaching waardoor de hele SMT-productielijn onmiddellijk op gang kwam.
| Wereldwijde service- en trainingsondersteuning
ICT biedt volledige ondersteuning voor de SMT-productielijn: gratis SMEMA-lay-outs, 48-uurs fabrieksinbrandvideo, on-site koppeling van transportbanden, praktijktrainingskamp van 7 tot 10 dagen, reserveonderdelen voor een jaar, onbeperkte diagnose op afstand per telefoon of schermdeling en regelmatige bezoeken ter verbetering van de opbrengst. Onze 20 technici bestrijken 72 landen met een eerstehulpdienst van 4 uur en een 24/7 noodhotline. Elke automatische PCB SMT-afdrukmachine voltooit een volledige veroudering en inspectie van 48 uur in onze ISO9001-fabriek van 12.000 m². Klanten genieten van zorgeloze SMT-productielijnen, snelle terugverdientijd en een langdurige samenwerking.
| Klantrecensies
Meer dan 1600 SMT-lijnen in 72 landen vertrouwen op ICT. Ze houden van op maat gemaakte bandplannen voor krappe ruimtes, sterke kratten voor zeetransport, lessen van een week waarin operators printexperts worden, twee uur durende reparaties op afstand die de lijnen draaiende houden en vervolgcontroles die de output met 18% verhogen. Fabrieken breiden zich voortdurend uit omdat totale steun hogere opbrengsten, minder schroot en echte vriendschap betekent.
| Certificeringen en normen
Alle automatische machines voor PCB SMT-afdrukken zijn voorzien van CE, RoHS, ISO9001: 2015 en meerdere patenten. Transportbandtests en 100% controles voldoen aan de EU-, Amerikaanse en mondiale normen voor PCB-assemblagelijnen. Deze bewijzen een veilige verwerking van de pasta, geen interferentie met de volgende machine, een sterke docking en een groene werking – volledig vertrouwen vanaf het eerste bord.
| Over ICT-bedrijf en onze fabriek
ICT begon in 2012 en runt nu een moderne fabriek van 12.000 m² in Dongguan, China, met 89 toegewijde medewerkers en 20 ervaren ingenieurs. Wij ontwerpen, produceren en testen complete SMT-productielijnen onder strikte ISO9001-normen. Ruim 1600 SMT-lijnen in 72 landen bewijzen onze betrouwbare kwaliteit en service. Acht wereldwijde kantoren en lokale magazijnen garanderen onderdelen- en technische ondersteuning binnen 48 uur, waar dan ook. Klanten groeien dankzij onze eerlijke prijzen, snelle levering en levenslange gratis software-upgrades.
