SCM1-D
SAMSUNG
| Hoeveelheid: | |
|---|---|
| Compacte SMT-plaatsingsoplossing

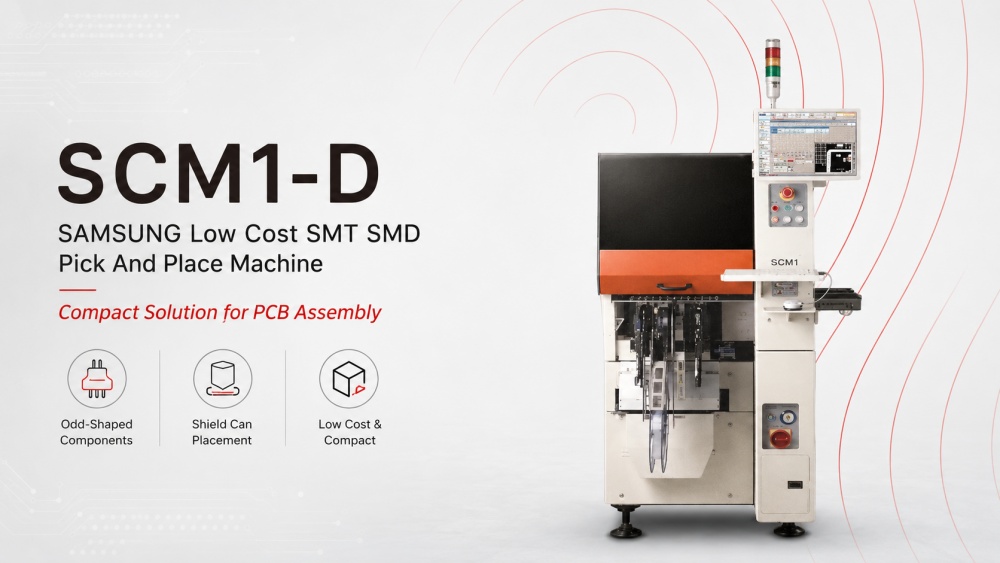

De SCM1-D SAMSUNG goedkope SMT SMD pick-and-place-machine is ontworpen voor PCB-assemblagefabrieken die een slanke en praktische plaatsingsoplossing nodig hebben voor schildblikken en vreemd gevormde componenten. Het is geschikt voor klanten die een compacte machine willen met flexibele productiemogelijkheden en eenvoudiger bediening. De machine ondersteunt inspectie van de plaatsing van schildjes, gebruik van gemengde feeders en optioneel tapesnijden. De slanke behuizing helpt het SMT-in-line gebied te verkleinen, wat handig is wanneer de fabrieksruimte beperkt is. Als een goedkope SMT Pick and Place-machine kan de SCM1-D fabrieken helpen bij het plaatsen van speciale componenten zonder te investeren in een grote snelle montagemachine. ICT kan ook de volledige SMT-lijnplanning, installatie, training en productietests ondersteunen.
| Modelintroductie
Hogesnelheidsmodel: SM471Plus chipmounter
SM471Plus is een snelle chipmounter die wordt gebruikt in SMT-productielijnen voor een stabiele en efficiënte plaatsing van componenten. Het is geschikt voor fabrieken die een snelle plaatsing van chipcomponenten, kleine IC's en algemene SMD-onderdelen nodig hebben. Vergeleken met eenvoudige, goedkope apparatuur is SM471Plus meer gericht op snelheid, lijnbalans en stabiele massaproductie. Het kan werken met een soldeerpastaprinter, SPI, reflow-oven, AOI en PCB-hanteringsmachines om een compleet SMT-proces op te bouwen. Voor klanten die een hogere output nodig hebben nadat ze zijn begonnen met de SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine, kan SM471Plus worden beschouwd als een verbeterde plaatsingsoptie voor grotere productiebehoeften.
Flexibel middensnelheidsmodel: SM481Plus flexibele montageer
SM481Plus is een flexibele SMT-plaatsingsmachine voor klanten die zowel snelheid als componentbereik nodig hebben. Het kan verschillende SMD-componenten verwerken en is geschikt voor gemengde PCB-productie. Dit model wordt vaak gebruikt wanneer de productlijn consumentenelektronica, besturingskaarten, LED-borden, voedingsborden of communicatieproducten omvat. De waarde ervan ligt niet alleen in de plaatsingssnelheid, maar ook in een stabiele werking, een gemakkelijkere productieomschakeling en een betere aanpasbaarheid aan verschillende PCB-modellen. Voor een fabriek die een SMD Pick And Place-machine voor PCB-assemblage gebruikt, kan SM481Plus de productieflexibiliteit helpen verbeteren. ICT kan deze machine matchen met print-, inspectie-, reflow- en PCB-hanteringssystemen volgens het proces van de klant.
SM482Plus multifunctionele montageer
SM482Plus is een multifunctionele plaatsingsmachine ontworpen voor bredere componenttoepassingen. Het is geschikt voor fabrieken die verschillende typen componenten op dezelfde productielijn moeten plaatsen. Dit model is handig wanneer klanten producten produceren met complexere stuklijsten, grotere componenten of meer gevarieerde plaatontwerpen. Het ondersteunt een stabiele plaatsing voor veel SMT-toepassingen en kan samen met andere machines in een complete SMT-lijn worden gebruikt. Voor klanten die SCM1-D vergelijken met apparatuur van een hoger niveau, is SM482Plus een sterkere optie wanneer de productie meer flexibiliteit en hogere plaatsingsmogelijkheden vereist. Het kan PCB-assemblage ondersteunen in elektronica, auto-onderdelen, industriële besturing en andere productiegebieden.
DECAN L2 Longboard-oplossing
DECAN L2 is ontworpen voor de productie van lange PCB's en grote SMT-platen. Het is geschikt voor LED-verlichtingsborden, lange besturingsborden, autoverlichtingsborden, industriële borden en andere producten die een groter plaatsingsgebied nodig hebben. Vergeleken met standaard mounters geeft DECAN L2 fabrieken meer flexibiliteit wanneer PCB-lengte een belangrijke vereiste wordt. Het kan samenwerken met longboardprinters, transportbanden, reflow-ovens en AOI-machines om een complete productielijn te vormen. Voor klanten die op zoek zijn naar een SAMSUNG Pick and Place Machine of Hanwha-oplossing voor speciale plaatformaten, is DECAN L2 een goede keuze. ICT kan helpen bij het ontwerpen van de volledige lijn op basis van PCB-grootte, capaciteit en fabrieksindeling.
| Specificatie
| Specificatie Item | SCM1-D |
|---|---|
| Productnaam | SCM1-D Pick-and-place-machine |
| Machinetype | Vreemd gevormde componentplaatser |
| Sollicitatie | PCB-assemblage/plaatsing van afscherming/oneven gevormde componentplaatsing |
| Hoofdfunctie | Plaatsing voor schildblikken en speciaal gevormde componenten |
| Snelheid | 2.400 CPH, 1 spindel / 3.000 CPH, 2 spindels |
| Structuur | 1 portaal × 25 spindels |
| Optionele structuur | 1 portaal × 1 spindel |
| PCB -maat | Min. L50 × B50 mm / Max. L295 × B250 mm |
| Machinebreedte | 680 mm |
| Componentgrootte | 1005 ~ □45 mm, H15 mm |
| Componentherkenning | Herkenning van tegenlicht |
| Plaatsingsinspectie | Inspectie van plaatsing van schildjes |
| Productiemodus | Gemengde productie met dubbele rijstroken |
| PCB-oppervlakteondersteuning | Dezelfde PCB-productie van boven- en onderoppervlak |
| Type feeder | Gemengd gebruik van elektrische feeder en pneumatische feeder |
| Dispenserkop | Eén mondstuk en één dispenser |
| Tapesnijder | Ingebouwde tapesnijder, optioneel |
| Etiketvoeder | Optioneel |
| Belangrijkste voordeel | Lage kosten, compact formaat, flexibele plaatsing van vreemd gevormde componenten |
| Specificatie Item | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520HS | HM520MF |
| Machinetype | Modulaire montage met hoge snelheid | Multifunctionele modulaire montageer |
| Configuratie | 20 spindels × 2 portaal | 6 Spindels × 2 Gantry |
| Plaatsingssnelheid | 80.000 CPH | 60.000 CPH |
| Nauwkeurigheid van plaatsing | ±25 μm bij Cpk ≥ 1,0, chip | ±40 μm bij Cpk ≥ 1,0, chip / ±30 μm bij Cpk ≥ 1,0, IC |
| Componentbereik | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Machineafmeting | L 890 × D 2.370 × H 1.930 mm | L 890 × D 2.370 × H 1.930 mm |
| Belangrijkste voordeel | Snelle plaatsing van chipcomponenten | Flexibele plaatsing van gemengde componenten |
| Aanbevolen toepassing | Massaproductie van kleine chipcomponenten | Productie met bredere componenttypen en grotere onderdelen |
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Plaatsingssnelheid (optimaal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Aantal spillen | 10 spindels/kop (1 portaal) | 6 spindels/kop (1 portaal) | 6 spindels/kop (1 portaal) | 6 spindels/kop (2 portalen) |
| Nauwkeurigheid van plaatsing (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Nauwkeurigheid van plaatsing (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Componentbereik | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21 mm (H12 mm, tot □ 55 mm opt.) |
| Maximale PCB-grootte (standaard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximale PCB-grootte (optie) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Tot 1.200 x 460 mm |
| Feedercapaciteit (8 mm) | 120 st | 120 st | 120 st | 120 st |
| Visiesysteem | Vliegende visie | Podiumvisie | Podiumvisie | Vliegende visie |
| Meer SMT-gerelateerde producten
ICT verzorgt complete hoogwaardige SMT-lijnen buiten de SMT pick-and-place machine . Onze volledige PCBA-productieoplossingen omvatten vacuümladers voor het hanteren van borden , , automatische soldeerpastaprinters voor nauwkeurige toepassing, reflow-ovens met meerdere zones voor krachtig solderen en geavanceerde AOI-systemen om defecten te detecteren. Deze machines werken naadloos samen in strakke, efficiënte lijnen. Deze opstelling levert een hoog rendement, lage kosten en betrouwbare prestaties voor veeleisende industrieën zoals de automobiel-, medische, verlichtings- en consumentenelektronica. Borden zijn klaar voor gebruik in de echte wereld. Wij bieden volledige planning en ondersteuning om uw ideale SMT-productiesysteem te bouwen.
De SCM1-D SAMSUNG Low Cost SMT SMD Pick and Place Machine kan samen met andere SMT-productiemachines worden gebruikt om een completer PCB-assemblageproces te vormen. ICT kan SMT-lader, automatische stencilprinter, SPI-machine, PCB-transportband, SMT-mounter, reflow-oven, AOI-inspectiemachine, PCB-router en PCBA-reinigingsmachine leveren. Deze machines omvatten het proces van het laden van PCB's, het printen van soldeerpasta, pasta-inspectie, plaatsing van componenten, solderen, optische inspectie, depaneling en reiniging. Voor fabrieken die SCM1-D gebruiken voor het plaatsen van schilden of componenten met een afwijkende vorm, moet de bijbehorende apparatuur zorgvuldig op elkaar worden afgestemd. Een goede SMT-lijn is als een team: één machine kan niet het hele spel alleen dragen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| Kant-en-klare SMT-productielijn | Turkije Volledig geautomatiseerde traceerbare high-end SMT-lijn. |
| SMT magazijnlader | Laadt automatisch kale PCB's op de lijn. |
| Automatische PCB -stencilprinter | Print soldeerpasta nauwkeurig op PCB-pads. |
| SMT automatische chipmontageer | Monteert componenten nauwkeurig op PCB's. |
| SMD-reflow-oven | Smelt soldeer om stevige verbindingen te vormen. |
| PCB-inspectieapparatuur | SMT-inspectieapparaten zoals AOI-, SPI-, röntgen- en stencilinspecteur. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens zoals een PCBA-lasermarkeermachine |
| Klantsuccesvideo
ICT leverde technische ondersteuning aan een klant in Oezbekistan die een grote elektronicafabriek bouwde voor moederborden, SSD's, geheugenproducten en aanverwante elektronische producten. Vanaf de vroege projectfase tot aan de installatie, het debuggen en de productietests werkte het ICT-team nauw samen met de klant om zowel SMT- als DIP-lijnen soepel te laten verlopen. De SMT-lijn omvatte een ICT-5151-stencilprinter, vier SMT-plaatsingsmachines, reflow-ovens uit de Lyra-serie, SPI-, AOI- en PCB-verwerkingssystemen. De DIP-lijn omvatte een handmatige invoerlijn, een JUKI-invoegmachine met vreemde vormen, een ICT-Acrab350-golfsoldeermachine en een transportsysteem. Na het testen gaf de Klant positieve feedback over de ICT-service, reactiesnelheid en kwaliteit van de apparatuur.
| Service- en trainingsondersteuning
ICT biedt volledige ondersteuning voor klanten die kiezen voor de SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine of een complete SMT-productielijn. Vóór de levering kan ons team helpen bij het controleren van de PCB-grootte, het componenttype, de productiecapaciteit, de fabrieksruimte en de processtroom. Nadat de apparatuur arriveert, kunnen ICT-ingenieurs ondersteuning bieden bij de installatie, machine-aanpassing, software-installatie, programma-onderwijs, productietests en training van operators. Voor SCM1-D kan de training bestaan uit het instellen van de schildhouder, het gebruik van de feeder, plaatsingsinspectie, de optie voor het afsnijden van tape, dagelijks onderhoud en basisprobleemoplossing. We helpen klanten ook begrijpen hoe SCM1-D werkt met printers, transportbanden, SPI, AOI, reflow-ovens en andere SMT-machines.
| Feedback van klanten
Veel klanten kiezen voor ICT omdat wij niet alleen de levering van apparatuur ondersteunen, maar ook de daadwerkelijke werking van de fabriek. Tijdens overzeese projecten prijzen klanten onze ingenieurs vaak voor duidelijke training, patiëntcommunicatie en snelle probleemoplossing. Ze geven ook positieve feedback over de machinekwaliteit, stabiele tests, zorgvuldige verpakking en snelle reacties na verkoop. Voor SMT-projecten is snelle ondersteuning erg belangrijk omdat één machineprobleem de volledige lijn kan beïnvloeden. ICT onderhoudt nauwe communicatie met de Klant tijdens de installatie, proefproductie en vroege massaproductie. Voor klanten die kiezen voor een Odd-Shaped Component Pick And Place Machine, helpt deze ondersteuning het projectrisico te verminderen en het opstarten van de productie veel soepeler te laten verlopen.
| Certificeringen en normen
ICT richt zich op productveiligheid, kwaliteitscontrole en betrouwbaarheid op lange termijn. Onze apparatuur en SMT-lijnoplossingen kunnen algemene certificeringsvereisten ondersteunen, zoals CE, RoHS, ISO9001 en gerelateerde patentdocumenten. Deze certificaten helpen klanten bij het evalueren van de veiligheid van apparatuur, productiecontrole en fabriekskwaliteitsbeheer. Vóór verzending controleert ICT de werking van de machine, de elektrische prestaties, het uiterlijk, de accessoires en de bescherming van de verpakking. Bij overzees transport is een stabiele verpakking ook van groot belang, omdat de machine na verzending over lange afstanden veilig moet aankomen. Of de klant nu kiest voor SCM1-D, een Shield Can Placement Machine of een complete SMT-productielijn, ICT volgt vóór levering strikte test- en kwaliteitsprocessen.
| Over ICT-bedrijf en fabriek
ICT is een one-stop-leverancier van SMT-fabrieksoplossingen met ervaring op het gebied van SMT-, DIP-, coating-, doseer-, soldeer-, inspectie- en PCB-hanteringsapparatuur. We hebben onze eigen R&D-, productie-, engineering- en serviceteams. Door de jaren heen is ICT snel gegroeid en heeft het ruim 1.700 klanten in meer dan 80 landen bediend. Onze fabriek volgt vóór verzending strikte kwaliteitsmanagement- en machinetestprocessen. Voor klanten die een nieuwe PCB-assemblagefabriek bouwen, kan ICT de machineselectie, lijnindeling, procesplanning, installatie, training en technische ondersteuning op lange termijn verzorgen. Met de SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine kunnen klanten een flexibeler SMT-proces bouwen voor de plaatsing van speciale componenten.
