JUKI RX-6B Smt automatische Smd PCB-pick-and-place-machine

Invoering

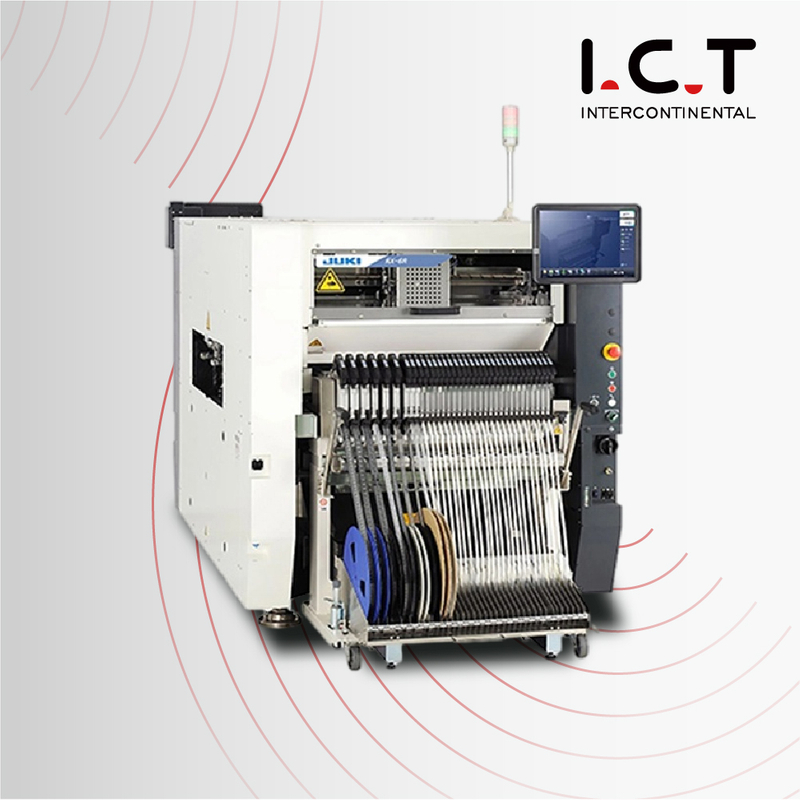

JUKI RX-6R modulaire chipmontageer

RX-6B JUKI Pick & Place

Compacte modulaire montageer met hoge snelheid

De toch al betrouwbare technologie van Juki is naar een geheel nieuw niveau geëvolueerd!De compacte RX-6B biedt hoge productiviteit, flexibiliteit en kwaliteit - in een compact formaat.

Compacte voetafdruk: de breedte bedraagt slechts 1,25 m

1. Nieuw kopontwerp resulteert in een hogere plaatsingssnelheid ten opzichte van het vorige model.

2. Met vervangbare koppen kunt u een productielijn configureren die het beste aansluit bij de huidige vereisten.

Functie

JUKI Pick-and-place-machine

Dit is van toepassing op productie met twee rijstroken.*6
Compacte footprint: de breedte bedraagt slechts 1,25 m
Uitgerust met standaard Placement Monitor-controlefunctie.*1
Dankzij de vervangbare kop kunt u een productielijn configureren die het beste geschikt is voor de huidige reparaties.*6
Snelle plaatsing van componenten met behulp van snelle non-stop zichtherkenning.*3
Ruim assortiment componenten en planken: hoge componenten, grote componenten en grote planken.
Gloednieuwe Matrix Tray Sever TR8S verbetert de componentcapaciteit en productiviteit.

JUKI SMT-plaatsingsmachine RX-6R
Plaatsing snelheid	Chip: 52.000 CPH2 IC: 14.000 CPH3
Componentgrootte	0402 mm (01005 inch) ~ 50 mm×50 mm4 0402 mm (01005 inch) ~ 100 mm×100 mm / 50×180 mm5
Bordgrootte	Transportband met enkele baan: 50×50 ~ 610×590 / 905×590 (2 keer vastklemmen) Transportband met dubbele baan*6: 50×50 ~ 360×250 / 360×450 (specificatiemodus voor transportband met enkele baan)
Hoofdeenheid	6×6 mondstukkop 6×3 mondstukkop *6

*1 Alleen beschikbaar RX-6B 6 spuitkop *2 Bij gebruik van RX-6R *3 Optie *4 Bij gebruik van RX-6R/RX-6B 6×6 spuitkop *5 Bij gebruik van RX-6B 6×3 spuitkop *6 Alleen beschikbaar RX-6B

Specificatie

Snelle compacte modulaire mounter RX-6R
Bordgrootte	Enkelbaans transportband		50×50 ~ 610×590 / 905×590mm (2 keer vastklemmen)
	Transportband met twee banen		–
Componenthoogte			6 / 12 / 20 mm
Componentgrootte	Laserherkenning		0402 ~ 50 mm × 50 mm
	Visieherkenning*2	Standaardcamera	3 mm × 3 mm ~ 33,5 mm × 33,5 mm
		Camera met hoge resolutie	1005 ~ 24 mm x 24 mm
Plaatsing snelheid	Chip	Optimaal*3	52.000 CPH
		IPC9850	29.000 CPH
	IC*4		14.000 CPH
Nauwkeurigheid van plaatsing	Laserherkenning		±0,04 mm (Cpk≧1)*5
	Visieherkenning*2		±0,04 mm
Laadhoeveelheid van componenten			Max.160 bij 8 mm tape (op een elektrische dubbele tape-invoer)

Snelle compacte modulaire montageer RX-6B (6×6 spuitmondkop)
Bordgrootte	Enkelbaans transportband		50×50 ~ 610×590 / 905×590mm (2x vastklemmen)
	Transportband met twee banen		50×50 ~ 360×250mm*1
Componenthoogte			6 / 12 / 20 / 25 / 33 mm
Componentgrootte	Componentgrootte		0402 ~ 33,5 mm x 33,5 mm
	Visieherkenning*2	Standaardcamera	3 mm × 3 mm ~ 100 mm × 100 mm / 50 × 180 mm
		Camera met hoge resolutie	1005 ~ 48 mm x 48 mm / 24 mm x 72 mm
Plaatsing snelheid	Chip	Optie*3	34.000 CPH
		IPC9850	23.000 CPH
	IC*4		11.000 CPH
Nauwkeurigheid van plaatsing	Laserherkenning		±0,04 mm (Cpk≧1)
	Visieherkenning*2		±0,03 mm
Plaatsing laadhoeveelheid			Max.160 bij 8 mm tape (op een elektrische dubbele tapefeeder)

*1 Specificatiemodus enkele baan transportband max. 360×450 mm *2 Optie *3 Bij gebruik van de transportbandspecificatie met enkele baan *4 Plaatsingssnelheid van IC-componenten is geschatte waarde bij het plaatsen van 36 stuks QFP-componenten (afmeting 10 mm vierkant of kleiner) op M-formaat PWB Over het algemeen wordt er zowel aan de voor- als aan de achterkant geplukt met alle spuitmonden tegelijk.*5 Onder de JUKI-conditie

FAQ:

Q: Wat is een pick-and-place-machine in SMT?

Een pick-and-place-machine is, in de context van Surface Mount Technology (SMT), een cruciaal hulpmiddel dat wordt gebruikt voor het nauwkeurig oppakken van elektronische componenten en het plaatsen ervan op printplaten (PCB's).Deze machines maken gebruik van robotarmen en visionsystemen om een nauwkeurige en snelle plaatsing van componenten tijdens de productie van elektronica te garanderen.

Q: Wat doet een SMT-machine?

Een SMT-machine (Surface Mount Technology) is ontworpen voor de assemblage van elektronische schakelingen.Het plaatst Surface Mount Devices (SMD's), zoals weerstanden, condensatoren en IC's, op PCB's.SMT-machines zorgen voor een efficiënte en nauwkeurige plaatsing van componenten op PCB-oppervlakken.

Q: Hoe heet een pick-and-place-machine?

Pick-and-place-machines worden in de SMT-industrie gewoonlijk 'pick-and-place-systemen' of 'pick-and-place-machines' genoemd.Ze vormen een fundamenteel onderdeel van het SMT-assemblageproces en zorgen voor een nauwkeurige en geautomatiseerde plaatsing van componenten.
