RS-1R |JUKI Smt hoge snelheid pick-and-place-machine

Delen op:

RS-1R |JUKI Smt hoge snelheid pick-and-place-machine

JUKI RS-1R Smt hoge snelheid pick-and-place-machine.
Nog snellere montage van de kleinste spanen (0201 metrisch) tot grote onderdelen van 50 x 150 mm of 74 mm kantlengte voor vierkante onderdelen.

Model:
RS-1R
product Merk:
JUKI

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

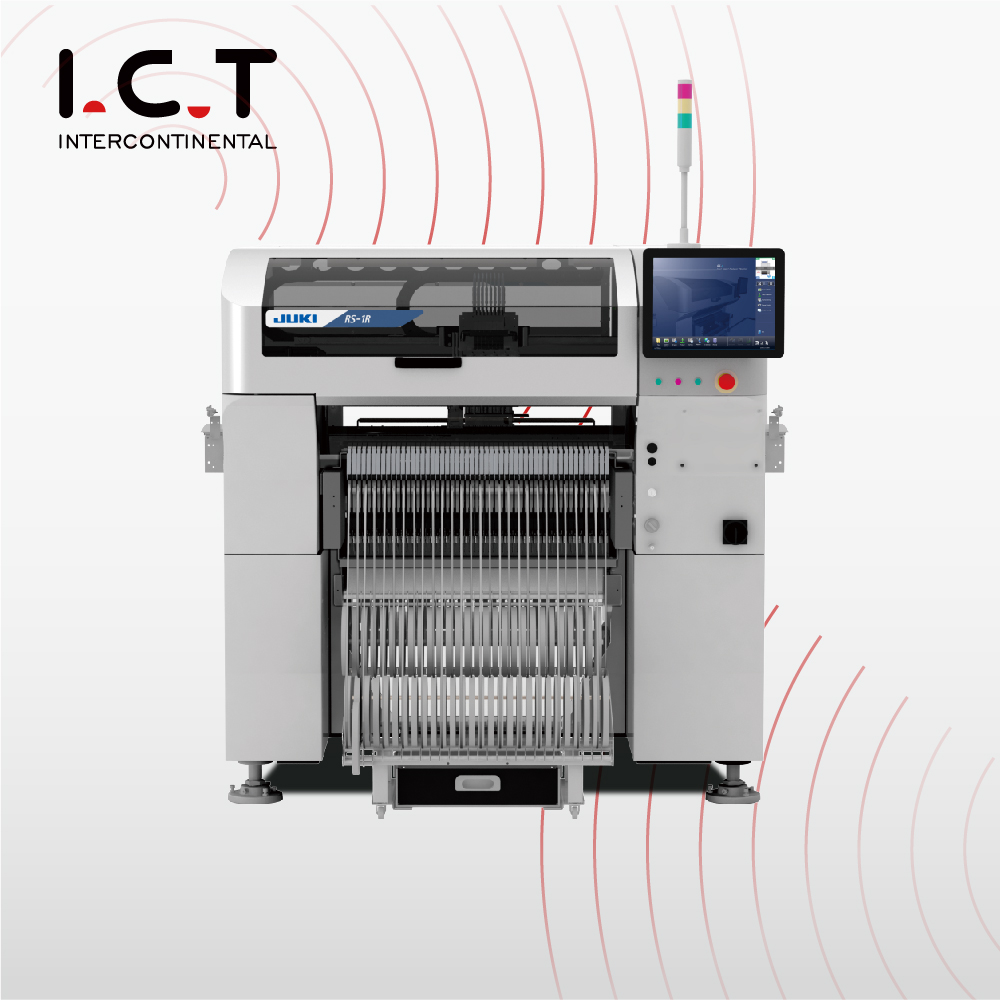

JUKI RS-1R Smt hoge snelheid pick-and-place-machine

Invoering

JUKI-RS-1R-Pick-and-Place-machine

JUKI RS-1 SMT Pick-and-place-machine

Volgende generatie slimme, snelle modulaire mounter

De consequente verdere ontwikkeling van de beproefde technologieën van de RS-1 opent nieuwe, uitstekende mogelijkheden:

Nog snellere montage van de kleinste spanen (0201 metrisch) tot grote onderdelen van 50 x 150 mm of 74 mm kantlengte voor vierkante onderdelen.Het basisframe van de RS-1R is hiervoor volledig opnieuw ontworpen.De unieke Takumi-kop dekt nog meer verschillende componenthoogten af en behaalt zo een beslissend snelheidsvoordeel.De 360° visuele componentherkenning maakt een veilige detectie van gebruikersspecifieke polariteitsmarkeringen mogelijk.Dankzij de RFID-integratie in de nozzles zijn deze samen met de componenten en printplaten volledig te herleiden.De machine combineert de kenmerken van een chipshooter met een mounter voor grote componenten.De aanschaf van elk speciaal machinetype daarvoor elimineert evenals een verandering van de plaatsingskop.

Functie

JUKI Pick-and-place-machine

Nieuw feederontwerp in RF-stijl

De nieuwe RF-stijl feeders zijn 17% kleiner en 50% lichter.

Ondersteunt een breed componentenbereik

Bouw elk bord van 0402 metrisch (01005) tot 74 mm vierkante en 50 mm x 150 mm rechthoekige onderdelen voor maximale flexibiliteit.

Zeer aanpasbaar ontwerp

Optimaliseert op dynamische wijze de lijnbalans voor de hoogste doorvoer

Nieuw hoofdontwerp

Nieuw kopontwerp past automatisch de centreerhoogte aan op basis van geplaatste componenten.

Geavanceerde lasercentreertechnologie

JUKI's geavanceerde lasercentreertechnologie is snel, nauwkeurig en betrouwbaar voor een breed scala aan onderdelen.

Model		JUKI RS-1R SMT Pick-and-place-machine
Transportbandspecificatie		standaard	Transportbandverlengingen van 150 mm, stroomopwaarts en stroomafwaarts	Transportbandverlengingen van 250 mm, stroomopwaarts en stroomafwaarts
Grootte van het zwijn	minimum	50*50mm
	1 buffer	650*370mm (enkele klemming)
		950*370mm (dubbele klemming)	1.100*370mm (dubbele klemming)	1.200*370 mm (dubbele klemming)
	3 buffers	360×370mm	500*370mm	600*370mm
Componenthoogte		25 mm
Componentgrootte		02011 ~74mm /15050mm
Plaatsingssnelheid	Optimaal	47.000 CPH
	IPC9850	31.000 CPH
Nauwkeurigheid van plaatsing		±35μm (Cpk≥1)
Feeder-ingangen		maximaal112*2

*1 Neem contact met ons op als u wilt voldoen aan metrische 0201.

*2 Bij gebruik van RF(RF08AS)-feeders

JUKI RS-1R_E.pdf

FAQ:

1. Wat is de JUKI RS-1R SMT Pick and Place-machine?

De JUKI RS-1R is een Surface Mount Technology (SMT) pick-and-place-machine, ontworpen voor nauwkeurige plaatsing van componenten op printplaten (PCB's).

2. Wat zijn de belangrijkste kenmerken van de JUKI RS-1R-machine? Belangrijke kenmerken zijn onder meer snelle plaatsing, geavanceerde zichtherkenning, veelzijdigheid met verschillende componenttypen en gebruiksvriendelijke bediening.

3. Hoe verbetert de JUKI RS-1R de productie-efficiëntie? De snelle plaatsing van de machine en de geautomatiseerde werking verhogen de productie-efficiëntie aanzienlijk, waardoor de montagetijd en -kosten worden verminderd.

4. Kan de JUKI RS-1R een verscheidenheid aan componentgroottes en -typen aan? Ja, de JUKI RS-1R is ontworpen voor een breed scala aan componentgroottes en -typen, waardoor hij geschikt is voor diverse SMT-assemblagebehoeften.

5. Wat is de nauwkeurigheid van de plaatsing van componenten met de JUKI RS-1R? De JUKI RS-1R biedt een uitzonderlijke plaatsingsnauwkeurigheid, met plaatsingstoleranties die doorgaans binnen 20 tot 50 micron (μm) liggen.

6. Is de JUKI RS-1R geschikt voor productie met een hoge mix en een laag volume? Ja, de flexibiliteit van de machine en de snelle omschakelingsmogelijkheden maken hem ideaal voor productieomgevingen met een hoge mix en een laag volume.

7. Wordt de JUKI RS-1R geleverd met geavanceerde vision-herkenningstechnologie? Ja, hij is uitgerust met geavanceerde vision-systemen die zorgen voor nauwkeurige plaatsing van componenten en foutdetectie.

8. Hoe draagt de JUKI RS-1R bij aan een verbeterde productkwaliteit? De nauwkeurigheid en consistentie van de machine bij het plaatsen van componenten leiden tot een hogere productkwaliteit, waardoor defecten en nabewerkingen worden verminderd.

9. Kan ik de JUKI RS-1R integreren in mijn bestaande productielijn? Ja, de JUKI RS-1R is ontworpen voor naadloze integratie in bestaande SMT-assemblagelijnen, waardoor de algehele productie-efficiëntie wordt verbeterd.

10. Welke ondersteunings- en serviceopties zijn beschikbaar voor de JUKI RS-1R-machine? JUKI biedt uitgebreide klantenondersteuning, inclusief technische assistentie, onderhoudsdiensten en training om optimale prestaties en uptime te garanderen.
