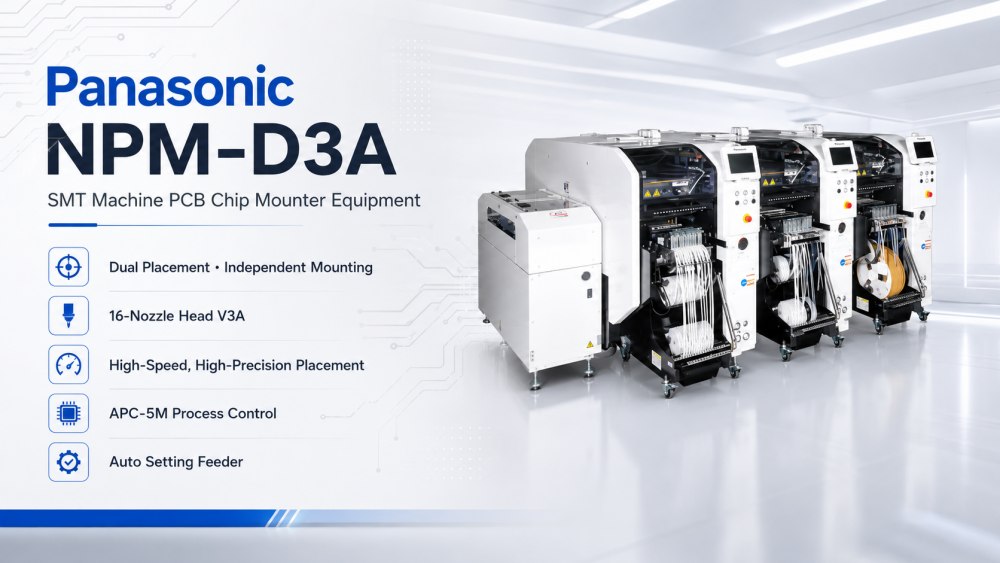

De Panasonic SMT-assemblagemachine NPM D3A is gemaakt voor fabrieken die een stabiel en flexibel SMT-assemblageproces nodig hebben. Het combineert een lichtgewicht V3A-kop met 16 spuitmondjes, een camera met meerdere herkenning en een zeer stijf frame om zowel snelheid als plaatsingskwaliteit te ondersteunen. De machine maakt gebruik van een dubbele plaatsingsmethode, waardoor elke plaatsingssectie onafhankelijker kan werken. Hierdoor kunnen fabrieken met meer vrijheid omgaan met verschillende PCB-modellen en productieplannen. Het onderdelenaanvoergebied kan werken met een wagen met 17 sleuven en een lade-invoer, waardoor er meer keuzemogelijkheden zijn voor gemengde componenten. Voor de productie van elektronica, zoals besturingskaarten, consumentenelektronica, communicatieproducten en voedingsborden, biedt dit model een praktische manier om de montage-efficiëntie te verbeteren.
Dubbele plaatsingsmethode voor volledig onafhankelijke plaatsing
Verbeterde basisprestaties om plaatsing met hoge snelheid en hoge precisie te realiseren
5M* procescontrole 'APC-5M' voor een goede productie en stabiele werking
* 5M: De variabele elementen van een productielocatie: mens, machine, materiaal, methode en meting
Diverse vaardigheidsloze en mankrachtbesparende functies, waaronder automatische instelling van invoer
| Specificatie
| Specificatie Artikel | NPM-D3A |
|---|---|
| PCB-afmetingen (mm) | Dual-lane-modus: L 50 mm × B50 mm ~ L 510 mm × B 300 mm Enkelbaansmodus: L 50 mm × B50 mm ~ L 510 mm × B 590 mm |
| Maximale snelheid van plaatsingskop | 46.000 CPH (0,078 s/chip) 38.000 CPH (0,095 s/chip) |
| Nauwkeurigheid plaatsing kop (Cpk ≥ 1) | ±37 μm / chip ±30 μm / chip |
| Componentafmetingen | 0402-chip ~ L 100 × B 90 × T 28 |
| Maximaal aantal componentenlevering | 68 |
| Berekening van de tapebreedte | 4mm, 8mm |
| Lijst met SMT-lijnapparatuur
De Panasonic SMT-assemblagemachine kan worden gebruikt met een complete SMT-lijn van ICT. Een volledige lijn kan bestaan uit een SMT-lader, automatische stencilprinter, SPI, PCB-transportband, chipmounter, reflow-oven, AOI-inspectiemachine, PCB-router, PCBA-reinigingsmachine en ontlader. Elke machine heeft zijn eigen taak, maar het resultaat hangt af van hoe goed ze samenwerken. Door te printen wordt de soldeerpasta voorbereid. Door plaatsing worden de componenten gemonteerd. Reflow vormt de soldeerverbindingen. Inspectie controleert het resultaat. Handlingsmachines houden de planken in beweging. Voor klanten die een nieuwe lijn bouwen, helpt ICT elk proces op elkaar af te stemmen, zodat de lijn soepel kan verlopen en voor de hand liggende knelpunten worden vermeden.
