ICT-ASM08
I.C.T
| Hoeveelheid: | |
|---|---|

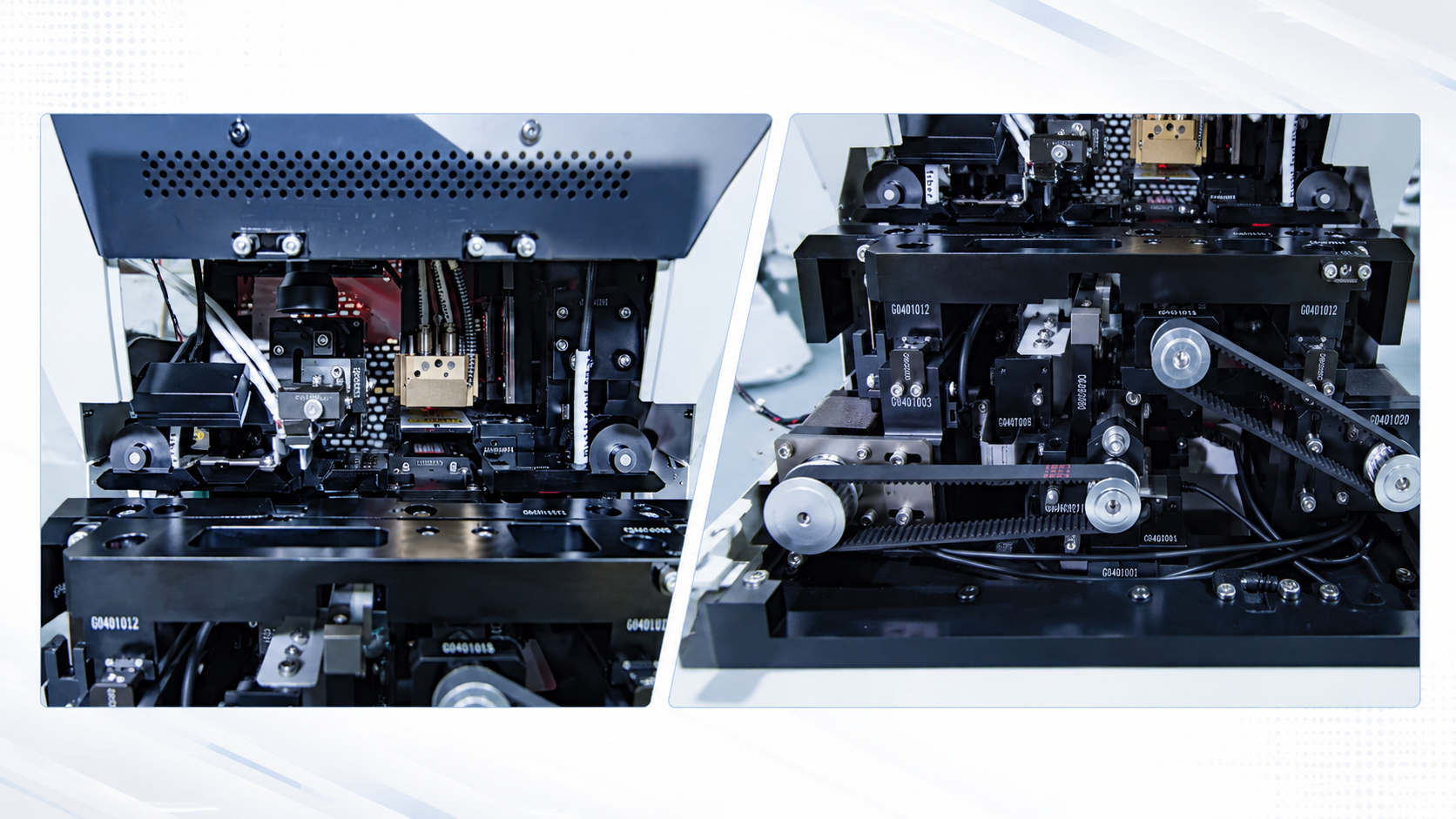

Het visionsysteem maakt gebruik van CCD-camera's met boven- en onderlichtbronnen om lege tapesecties te detecteren en de juiste snijpositie te bevestigen. Het kan componenten boven 01005 herkennen, de afstand tussen componenten identificeren en sjablonen voor componentmarkering maken om materiaalfouten te verminderen. De transmissiemodule maakt gebruik van onafhankelijke motoren en precisiegeleiderails om de draagband gestaag te verplaatsen. Aandrijfwielen met fijne tanden verbeteren de wrijving, terwijl het aandrukken van afdekkingen aan beide zijden beweging van de tape tijdens de verwerking voorkomt. De geleiderail kan zich ook automatisch aanpassen aan het geselecteerde tapetype. Samen helpen deze systemen de SMT Automatic Intelligence Splicing Machine een nauwkeurige tapepositionering, stabiele invoer en betrouwbare splitsing over verschillende componenthaspels te behouden.

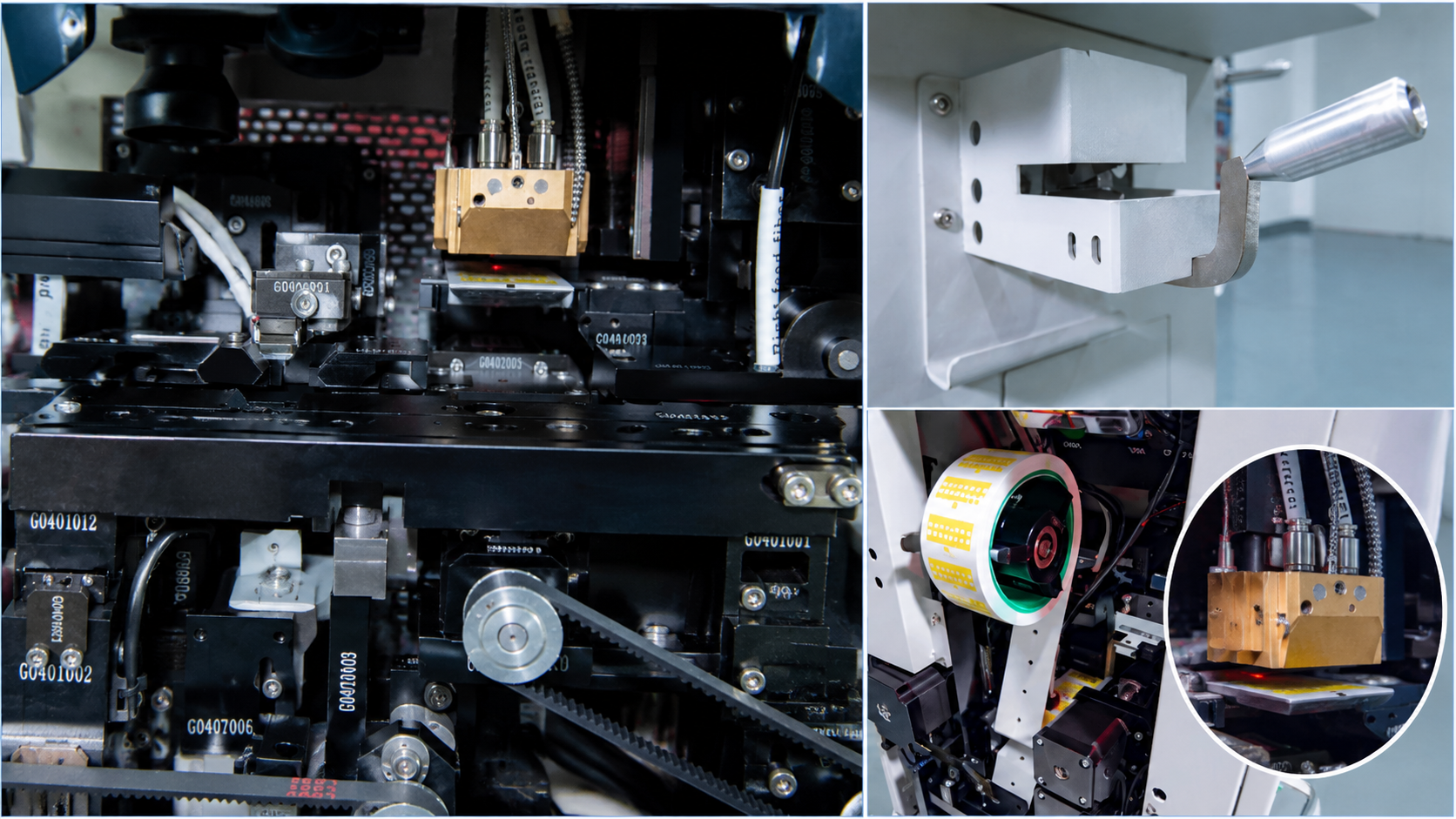

De snijmodule maakt gebruik van een ingebouwd mes met hoge hardheid om een zuivere en gladde tapesnede te produceren. Het CCD-systeem identificeert eerst de lege tapepositie, waarna de machine automatisch op het juiste punt afsnijdt. Er is ook een externe handmatige snijder meegeleverd voor het verwijderen van lange lege tapesecties vóór automatische bediening. Tijdens het lassen houdt een vacuümpomp de tape stevig vast, terwijl de verwarmde adsorptiekop een stabiele hechting ondersteunt. Een onafhankelijke temperatuurregelaar zorgt voor consistente verwarmingsomstandigheden. Stappenmotoren en een gepatenteerde tandwielstructuur regelen het verbindingsproces met hoge precisie. Meerdere motoren helpen ook bij het voorkomen van tapestoringen en verstopping van de afvaluitlaat, waardoor de Automatic Intelligence Splicing Machine een doorgangspercentage tot wel 98% kan behalen.

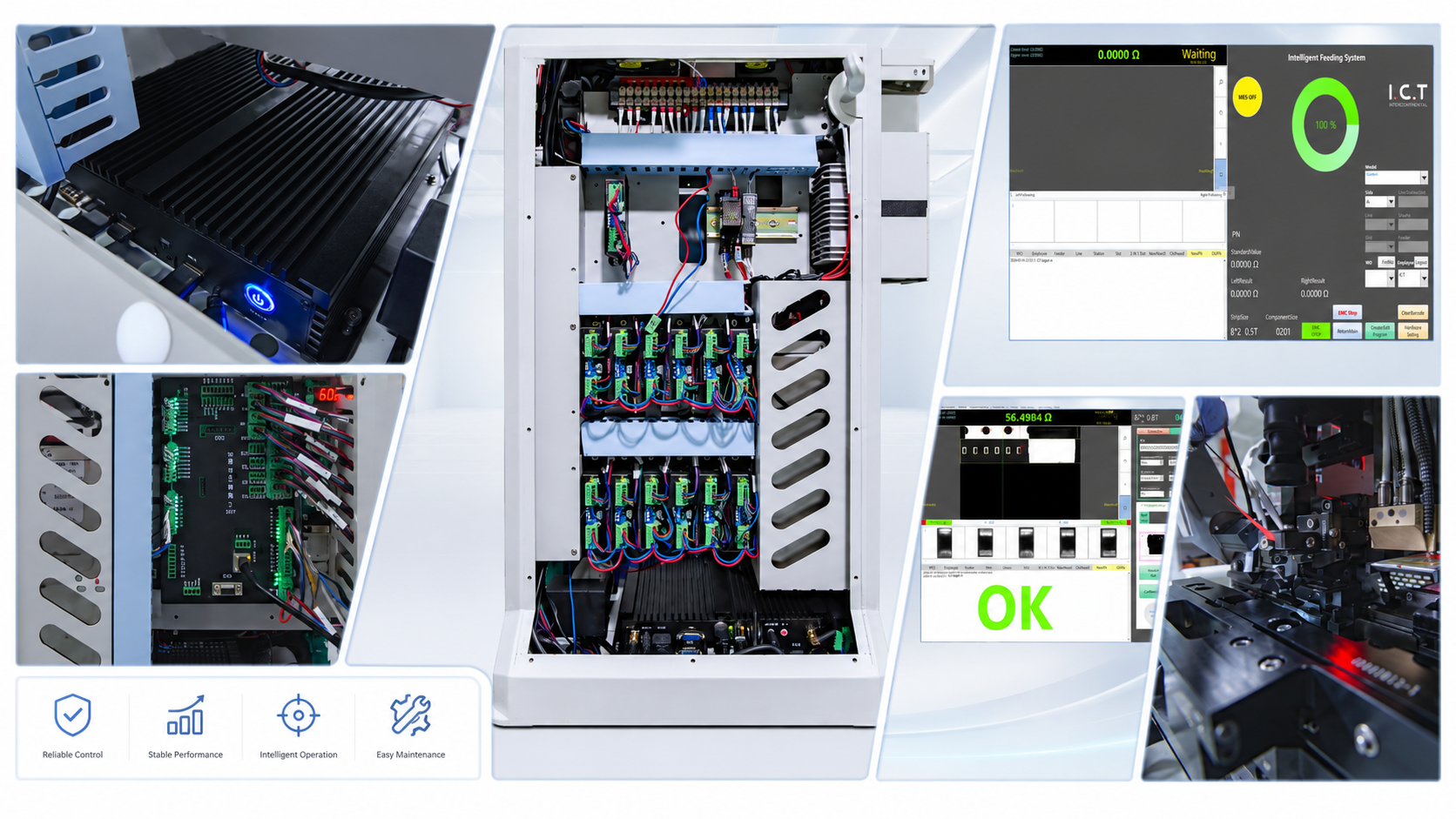

Het besturingssysteem maakt gebruik van een industriële pc, een IO-besturingskaart en meerdere onafhankelijke stuurprogramma's om elke werkende module te beheren. Deze structuur ondersteunt een stabiele werking en maakt het onderhoud eenvoudiger. Een verlengde antenne zorgt voor een betrouwbaar signaal in de hele werkplaats, terwijl oplaadbare lithiumbatterijen ervoor zorgen dat de machine vrij kan bewegen zonder een vaste stroomaansluiting. De begeleide operatorinterface is eenvoudig genoeg om nieuwe gebruikers binnen ongeveer vijf minuten te laten leren. Er zijn Chinese en Engelse interfaces beschikbaar en een barcodescanner is standaard voor materiaalverificatie. Het systeem ondersteunt ook stuklijstimport, automatische gegevensanalyse, optionele MES-verbinding en optionele RC-waardemeting voor 8 mm-tape, waardoor de traceerbaarheid en foutpreventie worden verbeterd.
| Specificaties
| Nr. | ICT-ASM08 | I.CT-AISM08 | I.CT-ASM24 | |
|---|---|---|---|---|
| 1 | Model | ICT-ASM08 | ICT-AISM08 | ICT-ASM24 |
| 2 | RC-meetinstrument | Nvt | Standaard | Nvt |
| 3 | Voorbeeld | 8 mm plakband | 8 mm plakband | 8 / 12 / 16 / 24 mm-tape |
| 4 | Toepasselijk montagemiddel | Volledige SMT-merken | Volledige SMT-merken | Volledige SMT-merken |
| 5 | SMT-tape (mm) | 8 mm papier / 8 mm reliëf | 8 mm papier / 8 mm reliëf | 8 / 12 / 16 / 24 mm papier en reliëf |
| 6 | Splicing-modus | Automatisch snijden/automatisch splitsen | Automatisch snijden/automatisch splitsen | Automatisch snijden/automatisch splitsen |
| 7 | Grootte van splitsingstape | 32 mm | 32 mm | 32mm×2 |
| 8 | Splicing Tape-pakket | Haspel | Haspel | Haspel |
| 9 | Nummer van lasband | 1 | 1 | 2 |
| 10 | Nauwkeurigheid van verbinden | ±0,2 mm | ±0,2 mm | ±0,05 mm |
| 11 | Detectie van lege tape | CCD | CCD | CCD |
| 12 | CCD-nummer | 1 | 2 | 1 |
| 13 | Lascyclustijd | 6–12 seconden* | 6–12 seconden* | 6–12 seconden* |
| 14 | Slagingspercentage op Mounter | 95% | 98% | 98% |
| 15 | MES | Ondersteund | Ondersteund | Ondersteund |
| 16 | Controlemethode | PC | PC | PC |
| 17 | Stroomvoorziening | Twee 24 V-lithiumbatterijen | Twee 24 V-lithiumbatterijen | Twee 24 V-lithiumbatterijen |
| 18 | Batterijtoevoertijd | 12–14 uur | 12–14 uur | 12–14 uur |
| 19 | Afmetingen (mm) | 550×470×1300 | 400×470×1400 | 360×310×1320 |
| 20 | Gewicht | Ongeveer. 65 kg | Ongeveer. 65 kg | Ongeveer. 70 kg |
| Lijst met SMT-lijnapparatuur
Een complete SMT-productielijn kan een PCB-lader, volautomatische soldeerpastaprinter, SPI-systeem, pick-and-place-machines, transportbanden, reflow-oven, AOI-inspectiesysteem, PCB-ontlader, depaneling-machine en reinigingsapparatuur omvatten. De SMT Automatic Intelligence Splicing Machine ondersteunt deze lijn door operators te helpen componenthaspels te vervangen zonder lange stilstand van de plaatsingsmachine te veroorzaken. Dit is vooral handig wanneer de fabriek veel soorten componenten, grote bestellingen of frequente rollenwisselingen verwerkt. ICT kan de PCB-grootte, componenttypen, vereiste capaciteit, werkplaatsruimte, inspectie-eisen en materiaalcontrolemethoden evalueren voordat de volledige configuratie wordt aanbevolen. Deze totaalaanpak verbetert de afstemming van apparatuur, materiaalstroom, kwaliteitsinspectie en toekomstige productie-uitbreiding.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| Laser-PCB-routeermachine | Snijd de PCBA in het eindproduct |
