| Dip Wave Soldering Machine
De ICT W-serie DIP Wave-soldeermachine is een volwassen en algemeen vertrouwd PCB Wave-soldeersysteem voor DIP-productielijnen en THT-assemblagelijnen. Deze SMT DIP-golfsoldeermachine combineert Japanse Kuroda-spuittechnologie, horizontale onafhankelijke verwarming en een slim energiebesparend ontwerp voor perfecte bevochtiging van doorlopende componenten met minimale oxidatie. Het bedrijfsvermogen blijft slechts 7 kW, terwijl de optionele stikstofbescherming aan de hoogste kwaliteitseisen voldoet. Na jaren van succesvolle werking in duizenden fabrieken over de hele wereld, is het de eerste keuze geworden voor klanten die efficiënte en betrouwbare DIP-lijnen bouwen.
| Functie
Het Japanse Kuroda-mondstuk met verstelbaar vernevelingsgebied en piramidefilter zorgen voor een uniforme en economische fluxcoating bij elke cyclus. Digitale debietmeter en stabiele drukklep verminderen afval en houden de oven schoon - een belangrijk voordeel voor de SMT DIP Wave-soldeermachine in DIP-productielijnen met hoog volume.
Onafhankelijke bescherming tegen oververhitting van derden plus PLC+PID-regeling met gesloten lus bieden meerdere veiligheidsbarrières. Realtime monitoring en onmiddellijke noodstop beschermen operators en het gehele PCB Wave Soldeersysteem gedurende 24 uur per dag.
Horizontale onafhankelijke verwarmingszones met gesloten heteluchtpad en gelijkrichtplaten zorgen voor een perfect gelijkmatige temperatuur over het hele bord. De opwarmtijd bedraagt slechts ongeveer 15 minuten en het normale stroomverbruik blijft 7 kW – de meest efficiënte verwarming onder vergelijkbare DIP-golfsoldeermachines.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||
| DIP-lijnapparatuurlijst

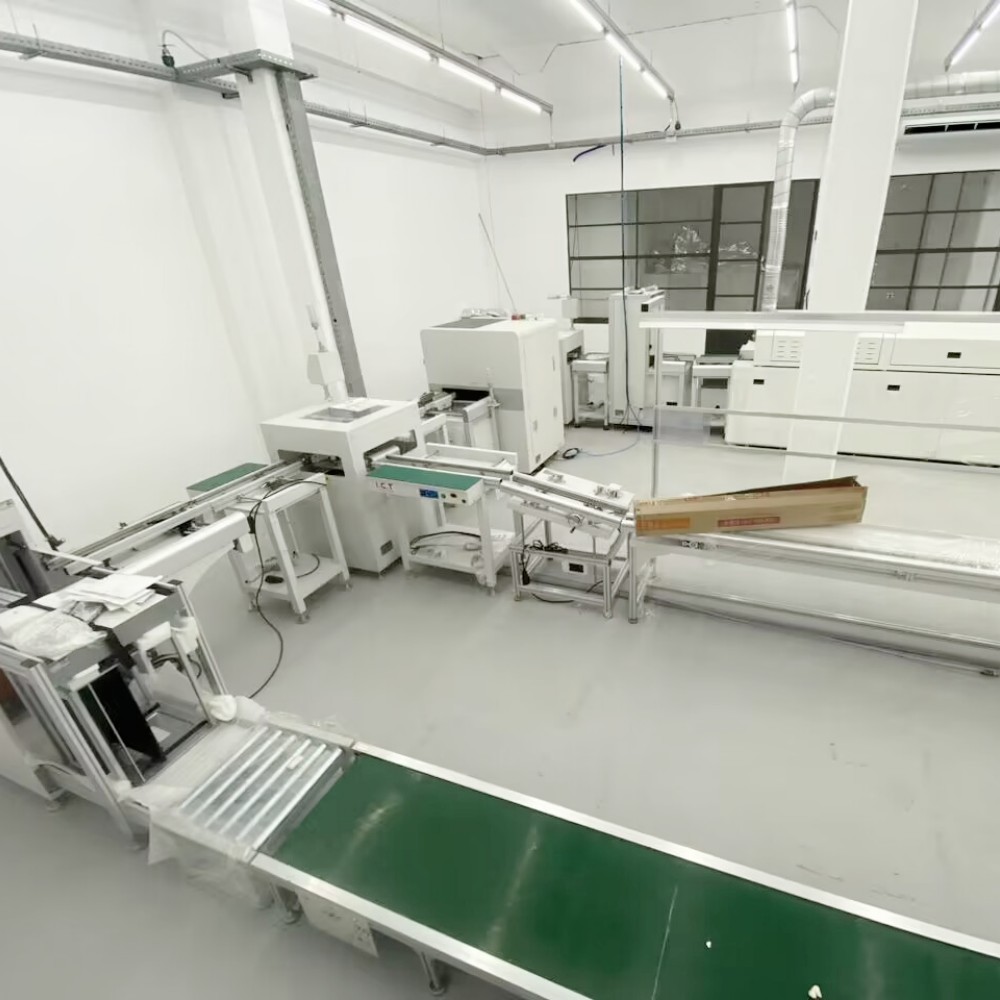

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo

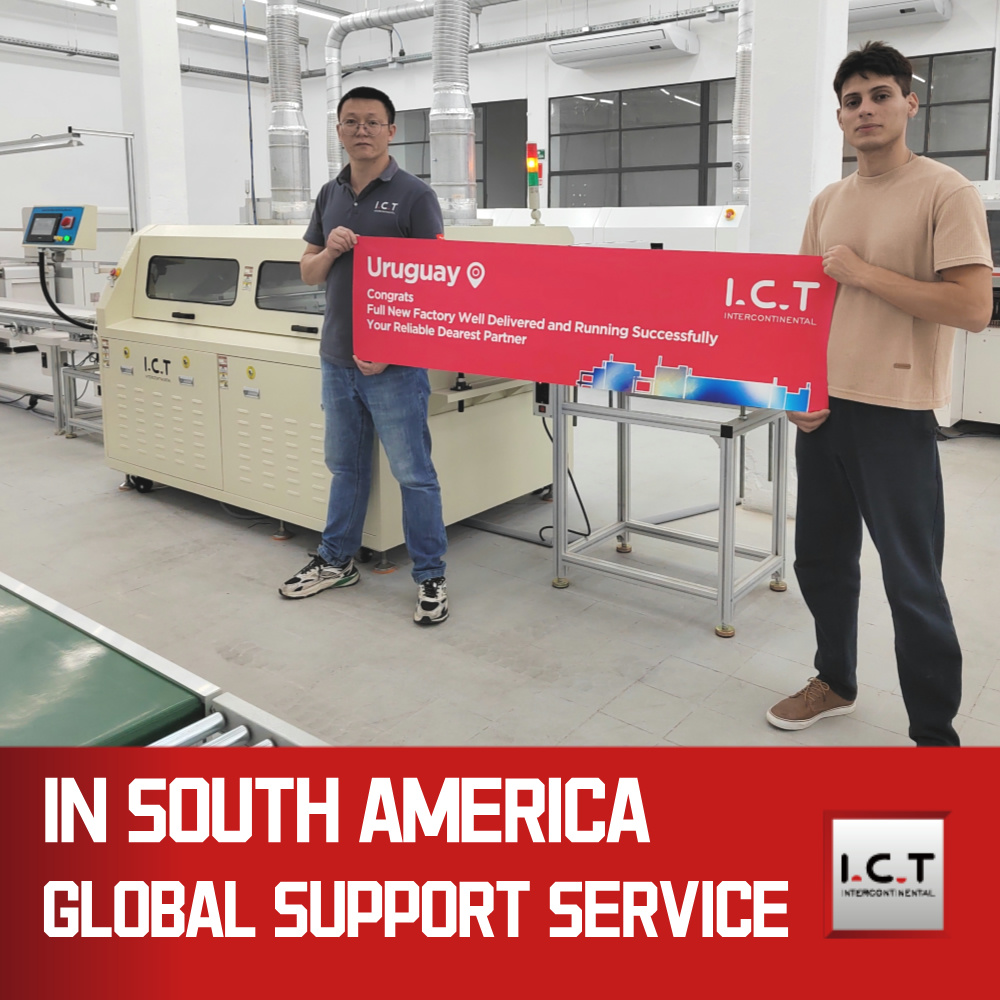

ICT-ingenieurs gingen naar Uruguay om de DIP Wave-soldeermachine uit de W-serie te installeren en in bedrijf te stellen voor een fabrikant van slimme meters. De klant beheert een DIP-productielijn met grote volumes en had behoefte aan stabiel loodvrij solderen voor complexe PCB's met grote onderdelen. Nadat ons team de installatie en de operatortraining had voltooid, bereikte de machine de volle snelheid met slechts 7 kW bedrijfsvermogen en een perfecte verbindingskwaliteit. De klant deelde een video waarin te zien is hoe de DIP Wave-soldeermachine soepel draait in hun THT-assemblagelijn, waarbij hij de lage energiekosten, het eenvoudige onderhoud en de uitstekende after-salesondersteuning prees. Dit slimme meterproject in Uruguay is een succesvolle referentie geworden voor veel Latijns-Amerikaanse DIP-lijnen.
| Deskundige diensten en training
ICT levert volledige ondersteuning voor elke DIP Wave-soldeermachine – van lijnlay-outontwerp en professionele installatie tot gedetailleerde operatortraining en 7×24 wereldwijde technische service. Onze ervaren ingenieurs zorgen ervoor dat uw PCB Wave Soldeersysteem en de hele THT-lijn maximale uptime en prestaties bereiken.
| Klant lof
Klanten over de hele wereld prijzen onze DIP Wave-soldeermachine vanwege de uitstekende stabiliteit, extreem lage bedrijfskosten en schone soldeerresultaten op complexe platen. Ze waarderen vooral de snelle wereldwijde respons, de robuuste exportverpakking en de uitstekende waarde van vergelijkbare SMT DIP Wave-soldeermachines.
| Kwaliteitscertificeringen
Elke ICT DIP-golfsoldeermachine is voorzien van CE-, CCC-, UL-, RoHS- en ISO9001-certificeringen plus verschillende uitvindingsoctrooien, die volledig voldoen aan de strengste internationale veiligheids- en milieunormen voor moderne DIP-productielijnen.
| Over ICT-bedrijf en fabriek
ICT is een professionele one-stop-solution provider voor SMT- en DIP-productielijnen met meer dan 25 jaar ervaring. Onze 12.000 m² grote fabriek in Dongguan heeft 89 medewerkers, waaronder 20 ingenieurs. We ontwerpen en produceren alle kernapparatuur in eigen huis en bedienen meer dan 1600 klanten in 72 landen. Strikt kwaliteitsmanagement en voortdurende innovatie maken ons wereldwijd de meest betrouwbare partner voor hoogwaardige PCB Wave Solder Systemen.
