| Overzicht van SMT automatische soldeerpastaprinter
Efficiënte automatische SMT-stencilprinter voor moderne SMT-lijnen
De SMT Automatische Soldeerpastaprinter van ICT biedt geavanceerde automatisering voor het nauwkeurig aanbrengen van soldeerpasta in SMT-processen. Deze zeer nauwkeurige PCB-stencilprinter heeft een printcyclus van 7 seconden, herhaalbaarheid van de positionering van ±0,01 mm en een nauwkeurigheid van ±0,025 mm. Het omvat automatische PCB-kalibratie, aanpassing van de rakeldruk, printen en stencilreiniging om fouten en kosten te minimaliseren. Het maakt gebruik van topcomponenten zoals Panasonic-servomotoren en Rexroth-geleiders en ondersteunt lijmprinten en Industrie 4.0/MES voor gegevensuitwisseling. Deze Pcb Printer Machine Smt-stencil is geschikt voor elektronica, auto's, LED's en meer en wordt aangesloten via SMEMA voor naadloze lijnen. ICT's kwaliteitscontrole en wereldwijde service helpen bij het opschalen van activiteiten, het verbeteren van de opbrengsten en het verminderen van verspilling bij elke Smt Paste Printer-opstelling.
| Functie
De boogbrug-ophangkop met dubbele stappenmotoren regelt de zuigmonden onafhankelijk van elkaar voor een gelijkmatige druk (0-15 kg) en snelheid (10-200 mm/sec). De nauwkeurigheid bedraagt ±0,025 mm, met hoeken van 45°/55°/60° voor soldeer of lijm. Realtime feedback balanceert de druk om ideale pastavormen te vormen, waardoor bruggen of tekorten worden vermeden. Programmeerbare scheiding tilt rakel, stencil en PCB voorzichtig op. Deze kern van de SMT Automatic Solder Paste Printer verwerkt onderdelen met een fijne steek, vermindert pasta-afval en zorgt voor consistente resultaten in veelgevraagde automatische SMT-stencilprintertoepassingen.
Bandtransporteurs verplaatsen PCB's met motorprecisie tot 1500 mm/s om storingen te voorkomen. Zijklemmen, vacuümmondstukken en optionele Z-druk-veilige platen voor perfect stencilcontact. Hoogte ingesteld op 900 ± 20 mm, met flexibele richtingen. Magnetische pinnen en verstelbare tafels zorgen voor minder dan 1% kromtrekken. Productwisseling duurt minder dan 5 minuten. Duurzame NSK-lagers en IKO-geleiders verminderen de stilstandtijd. Dit systeem in de High Precision Pcb-stencilprinter ondersteunt een soepele doorstroming in volledige Pcb Printer Machine Smt-stencillijnen.
Opties zijn onder meer droog, nat, vacuüm of handmatig reinigen, met CCD geïsoleerd voor de veiligheid. Zelfs spray verdeelt alcohol van boven naar beneden, software beperkt het gebruik om hulpbronnen te besparen. Krachtige uitlaatmotor zorgt voor een sterk vacuüm. Automatische reiniging na afdrukken verwijdert gaten snel. Deze functie zorgt ervoor dat de Smt Paste Printer langer operationeel blijft, waardoor defecten worden voorkomen en uitgebreide runs in elke automatische SMT-stencilprinteromgeving worden ondersteund.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.

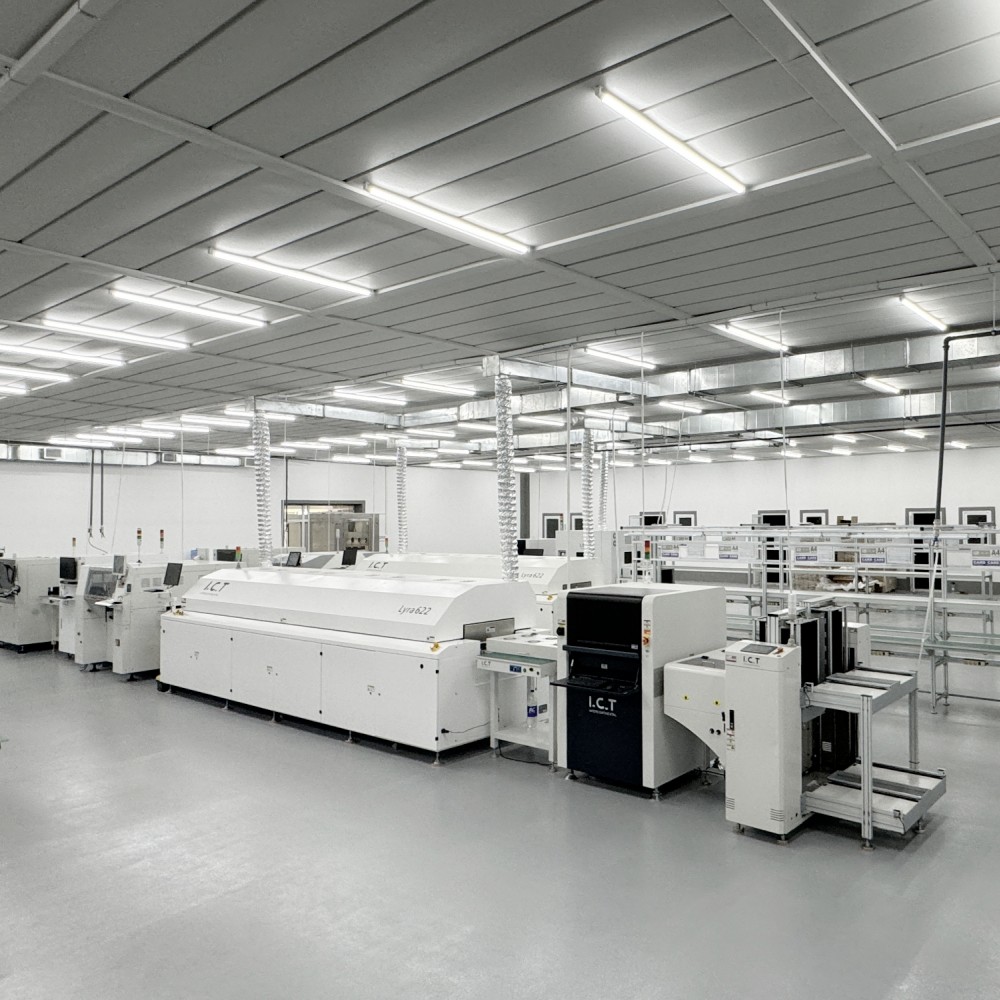

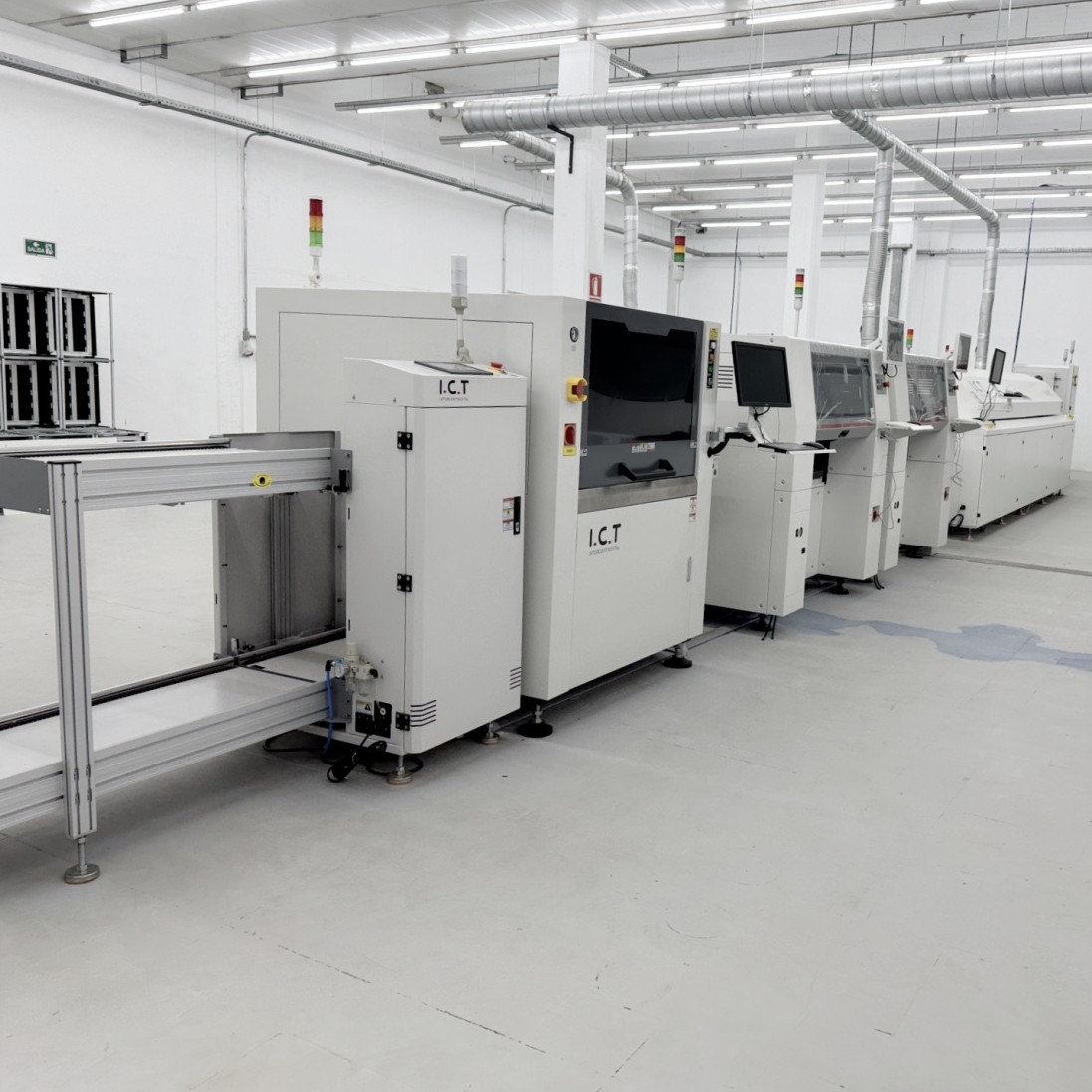

| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo
ICT-ingenieurs reisden naar Noord-Amerika om twee complete SMT-lijnen in te zetten voor een fabrikant van schoonheidsapparatuur. Onder apparatuur vallende lasermarkers, SMT automatische soldeerpastaprinter met SPI, Panasonic-mounters, Heller-reflow-ovens, AOI-systemen, transportbanden, PCBA-sluitringen en opslageenheden voor soldeerpasta. Ondanks de uitdagingen hebben we de volledige installatie, uitlijning, software-integratie en optimalisatie verzorgd. Door praktijkgerichte training kreeg het lokale personeel meer mogelijkheden, en snelle oplossingen zorgden voor een soepele opstart. De lijnen bereikten een uptime van 99% en doorstonden eerder dan gepland de acceptatietests. De klant voorziet nu de mondiale markten van hoogwaardige producten. Deze case toont de kracht van ICT in internationale projecten, waarbij end-to-end oplossingen worden geboden voor efficiënte, schaalbare productie.
| Service- en trainingsondersteuning
Full-service ondersteunings- en trainingsprogramma's
ICT biedt volledige assistentie voor uw SMT Automatische Soldeerpastaprinter, van behoefteanalyse en lijnontwerp tot installatie. Onze wereldwijde experts beheren de installatie, inbedrijfstelling en verbinding met andere machines op locatie. De training omvat bediening, onderhoud, foutdiagnose en MES/Industry 4.0-koppeling, persoonlijk of online gegeven. Met acht vestigingen bieden we 24/7 hulp op afstand, onderdeleninventaris en regelmatige controles om topprestaties te behouden. Wij richten ons op procesaanpassingen, upgrades en kostenbesparingen. Vertrouw op ICT voor risicovrije groei en verander uw fabriek in een slimme onderneming met een hoge output met deze automatische SMT-stencilprinter.
| Klantrecensies
Klanten waarderen de deskundigheid en betrouwbaarheid van ICT. 'Ingenieurs hebben onze printerproblemen snel opgelost en ons team vakkundig opgeleid', zegt een autobedrijf. Een Noord-Amerikaanse schoonheidsspecialiste merkt op: 'De High Precision Pcb-stencilprinter levert onberispelijke afdrukken met minimaal afval.' De verzending wordt geprezen: 'Apparatuur is onbeschadigd aangekomen dankzij de stevige verpakking.' De reactie is snel: 'Vragen binnen enkele uren beantwoord, onderdelen dezelfde dag geleverd.' Feedback benadrukt onze bekwame ingenieurs, robuuste machines, veilig transport en toegewijde ondersteuning, waardoor duurzaam vertrouwen ontstaat.
| Certificeringen en normen
ICT handhaaft CE voor veiligheid, RoHS voor ecologische materialen en ISO9001 voor kwaliteitssystemen. Patenten hebben betrekking op printcontroles, schoonmaaktechnologie en transportontwerpen. Deze zorgen ervoor dat de SMT automatische soldeerpastaprinter in elk aspect aan de wereldwijde normen voldoet.
| Over ICT-bedrijf en onze SMT-fabriek
Sinds 2012 is ICT gegroeid met 89 medewerkers, 20 ingenieurs en 12.000 m² in Dongguan. Acht vestigingen bedienen ruim 1.600 klanten in 72 landen. We voeren R&D, productie en rigoureuze tests uit, zoals 48-uursruns onder ISO9001. $30 miljoen kapitaal voedt onze integriteit, eenvoud, openheid, coördinatie en delen. Wereldwijd bereik met lokale service helpt bij het opbouwen of verbeteren van SMT-lijnen van nul tot volledige schaal. Onze snelle expansie is te danken aan innovatieve, one-stop-oplossingen die wereldwijd worden vertrouwd.
