ICT-4034
I.C.T
| Hoeveelheid: | |
|---|---|
| Overzicht volautomatische stencilprinter
Geavanceerde PCB-automatische drukmachine voor SMT-excellentie
De volautomatische stencilprinter van ICT zorgt voor een revolutie in de SMT-productie met ongeëvenaarde precisie en snelheid. Deze automatische PCB-drukmachine is ontworpen voor de consumentenelektronica-, automobiel- en LED-industrie en brengt soldeerpasta nauwkeurig aan op PCB's tot 900x600 mm. Het beschikt over een printcyclus van 7 seconden, een herhalingsnauwkeurigheid van ±0,01 mm en automatische functies zoals stencilreiniging en pastatoevoer. Het is gebouwd met topmerken als Panasonic en Rexroth en integreert naadloos in slimme fabrieken via Industrie 4.0 en MES voor realtime monitoring. Verminder handmatige fouten, verlaag de kosten en bereik hoge opbrengsten: ideaal voor volledige SMT-lijnen. Met SMEMA-standaarden is het eenvoudig om te koppelen met andere apparatuur voor een soepele workflow. ICT zorgt voor betrouwbare prestaties door middel van rigoureuze tests en wereldwijde service, waardoor u kunt opschalen van het opstarten tot grote volumes.
| Functie
Het printsysteem maakt gebruik van een boogbrugophanging met dubbele uiterst nauwkeurige stappenmotoren voor een stabiele rakelbediening. Dit zorgt voor een gelijkmatige druk van 0-15 kg en snelheden van 10-200 mm/sec, waardoor perfecte soldeerpasta-afzettingen worden gevormd. De nauwkeurigheid van de herhaalde positionering bedraagt ±0,01 mm, terwijl de printnauwkeurigheid ±0,025 mm bedraagt, waardoor componenten met een fijne steek zonder defecten kunnen worden verwerkt. De verstelbare rakelhoek (45°/55°/60°) past zich aan verschillende pastasoorten aan, inclusief lijm. Realtime feedback balanceert de druk automatisch, waardoor uitstrijkjes of bruggen worden voorkomen. Deze opstelling minimaliseert verspilling en ondersteunt hogesnelheidslijnen, waardoor het een kernmiddel is voor PCB Automatic Printing Machine-taken in veeleisende omgevingen.
Het unieke transportbandsysteem verplaatst PCB's met een snelheid tot 1500 mm/s, met nauwkeurige stopposities om storingen te voorkomen. Zijklemmen en vacuümmondstukken zorgen ervoor dat de platen stevig vastzitten en zorgen voor vlak contact met het sjabloon voor schone afdrukken. De transporthoogte is 900 ± 20 mm, compatibel met stromen van links naar rechts of in twee richtingen. Magnetische pinnen en verstelbare steunblokken kunnen kromgetrokken PCB's onder de 1% aan, terwijl het programmeerbare hefplatform de platen naar de optimale hoogte tilt. Dit volledig automatische ontwerp van de soldeerprintermachine verkort de insteltijd tot minder dan 5 minuten, waardoor de doorvoer wordt verhoogd. Het is gebouwd voor betrouwbaarheid, met onderhoudsarme onderdelen zoals NSK-lagers, ideaal voor 24/7 gebruik in SMT-opstellingen van stencilprintermachines.
Het visiesysteem maakt gebruik van uniforme ringlichten en coaxiale bronnen voor duidelijke Mark-puntdetectie op vertinde, vergulde of FPC-platen. De instelbare verlichting met volledig bereik identificeert markeringen nauwkeurig, waardoor automatische kalibratie mogelijk is voor ±10 mm X/Y- en ±2° θ-aanpassingen. In combinatie met een drieassig platform, aangedreven door motoren met directe aansluiting, wordt een snelle, nauwkeurige uitlijning bereikt. De reinigingsmodule biedt droge, natte, vacuüm- of handmatige opties, met softwaregestuurd alcohol- en papiergebruik om materiaal te besparen. Een speciale uitlaatmotor zorgt voor een sterke vacuümtrekkracht. Deze combinatie in de volautomatische stencilprinter houdt de werkzaamheden schoon en efficiënt en ondersteunt lange runs zonder onderbrekingen.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

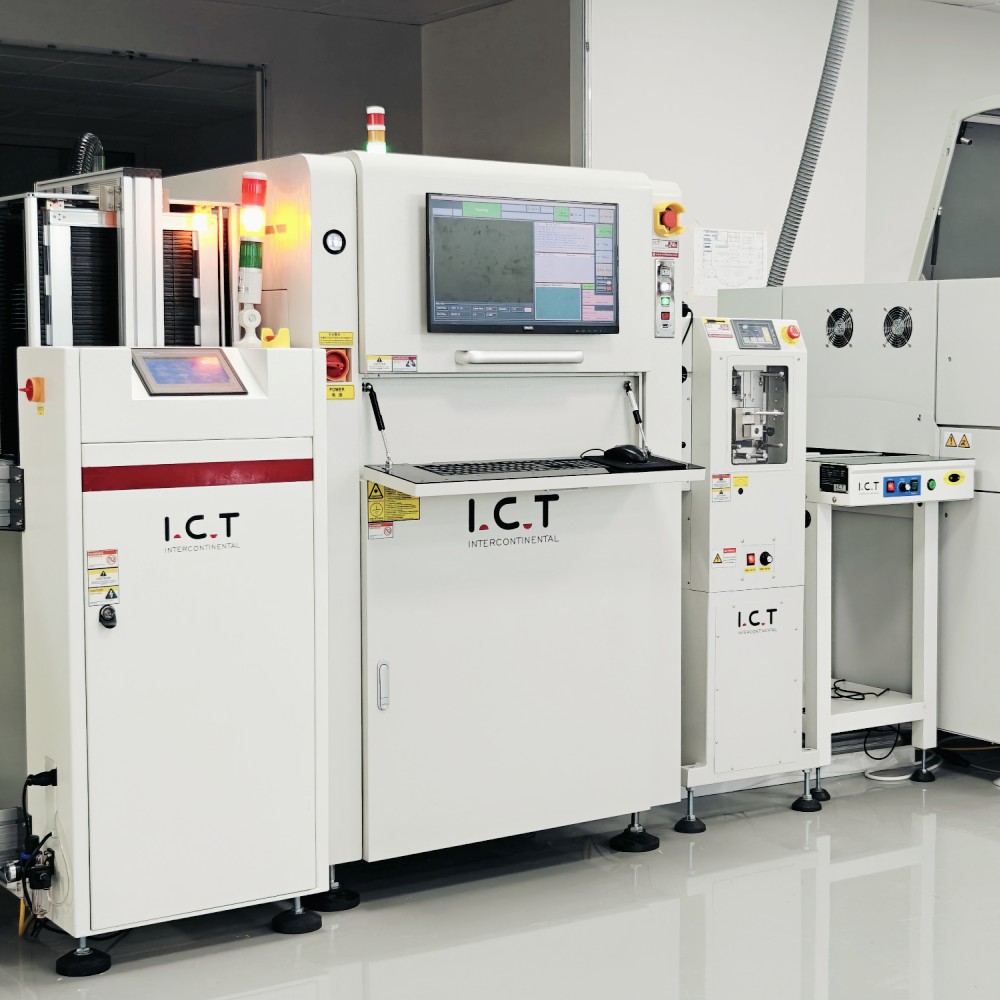

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo
In een recent project reisden ICT-ingenieurs naar een Noord-Amerikaanse fabrikant van schoonheidsapparatuur om twee complete SMT-productielijnen te installeren. De opstelling omvatte lasermarkeermachines, SMT-drukmachines met SPI, Panasonic-chipplaatsers, Heller-reflow-ovens, AOI-inspectietools, PCB-transportbanden, PCBA-reinigers en geautomatiseerde opslagverwarmers voor soldeerpasta. Ons team heeft elke stap afgehandeld, van de uitlijning van de apparatuur tot de software-integratie, waardoor een naadloze werking binnen strakke deadlines is verzekerd. Door middel van praktijkgerichte training en realtime probleemoplossing hebben we de lijnen geoptimaliseerd voor een uptime van 99% en voldaan aan strenge kwaliteitsnormen. De klant slaagde op tijd voor de productieacceptatie, waardoor grote volumes voor de wereldmarkten werden gelanceerd. Deze samenwerking onderstreept de expertise van ICT op het gebied van overzeese implementaties, waardoor complexe installaties worden omgezet in betrouwbare, efficiënte systemen die de bedrijfsgroei stimuleren.
| Service- en trainingsondersteuning
ICT levert end-to-end services om uw investering in PCB Automatic Printing Machine te maximaliseren. Vanaf het eerste adviesgesprek en lijnplanning op maat tot installatie op locatie, ons wereldwijde team zorgt voor een snelle installatie en minimale verstoring. We bieden op maat gemaakte trainingsprogramma's (zowel op afstand als persoonlijk) voor operators en onderhoudspersoneel, die betrekking hebben op dagelijks gebruik, probleemoplossing en Industrie 4.0-integratie. Voortdurende ondersteuning omvat 24/7 diagnose op afstand, voorraad reserveonderdelen en jaarlijkse audits om de prestaties te optimaliseren. Met acht vestigingen wereldwijd lokaliseren wij oplossingen voor snelle responstijden. Of het nu gaat om het upgraden van bestaande lijnen of het bouwen van nieuwe fabrieken, de one-stop-aanpak van ICT vermindert de risico's, verlaagt de kosten en stelt uw team in staat voor duurzame efficiëntie.
| Klantrecensies
Onze klanten zijn enthousiast over de toewijding van ICT. 'De ingenieurs waren professionals: ze hebben het probleem met onze SMT-printer van de ene op de andere dag opgelost en ons team praktijkgericht getraind', vertelt een Europees autobedrijf. Fabrikanten van schoonheidsapparaten in Noord-Amerika prijzen de betrouwbaarheid van de apparatuur: 'Geen downtime sinds de installatie; de volautomatische stencilprinter heeft onze opbrengsten getransformeerd.' De verpakking krijgt ook complimenten: 'Kisten zijn perfect aangekomen, geen schade over de oceanen.' Snelle reacties komen naar voren: 'E-mails binnen enkele uren beantwoord, onderdelen dezelfde dag verzonden - echte partners.' Deze verhalen weerspiegelen onze toewijding aan uitmuntendheid en bouwen aan vertrouwen, stap voor stap.
| Certificeringen en normen
ICT handhaaft de hoogste normen met CE-markering voor veiligheid, RoHS-conformiteit voor milieuvriendelijke materialen en ISO9001 voor robuust kwaliteitsmanagement. Ons portfolio omvat meerdere patenten op printcontroles, reinigingssystemen en transporttechnologie, waardoor een innovatieve voorsprong wordt gegarandeerd. Deze certificeringen valideren onze processen, van ontwerp tot levering, en garanderen wereldwijd betrouwbare prestaties van PCB-automatische drukmachines.
| Over ICT-bedrijf en onze SMT-fabriek
ICT, opgericht in 2012, is snel uitgegroeid tot een wereldwijd cross-value platform met 89 medewerkers, waaronder 20 ingenieurs, verspreid over 12.000 m² faciliteiten en acht vestigingen. We bedienen meer dan 1.600 klanten in 72 landen en bieden volledige SMT-fabrieksoplossingen, van R&D tot assemblage. Onze fabriek in Dongguan beschikt over een intern ontwerp, productie en strenge tests, zoals 48 uur durende burn-ins en precisiekalibraties, onder ISO9001-kwaliteitssystemen. Met een maatschappelijk kapitaal van $30 miljoen zijn we gegroeid door middel van integriteit, eenvoud en innovatie, waardoor we de steun voor de mondialisering hebben gelokaliseerd. Sluit u aan bij de duizenden die zijn overgestapt van nullijnen naar lijnen met een hoog rendement met onze betrouwbare, kosteneffectieve technologie.
