| Overzicht SMD-printers
Uiterst nauwkeurige Smt-automatische printer voor betrouwbare productie
De smd-printer van ICT zet een nieuwe standaard in de toepassing van SMT-soldeerpasta en combineert snelheid, nauwkeurigheid en automatisering voor moderne fabrieken. Deze stencilzeefprinter levert een cyclustijd van 7 seconden met een herhaalbaarheid van ±0,01 mm en een printprecisie van ±0,025 mm. Het beschikt over automatische PCB-kalibratie, instelbare rakeldruk, onafhankelijk printen en stencilreiniging om handmatige fouten en verspilling te elimineren. Het is gebouwd met hoogwaardige componenten van Panasonic-motoren, Rexroth-geleiders en Omron-sensoren en integreert Industrie 4.0- en MES-systemen voor realtime procesmonitoring en gegevensuitwisseling. Deze PCB-printer-soldeerpasta-printing is ideaal voor consumentenelektronica, auto-, LED- en algemene PCB-assemblage en ondersteunt lijmprinten en SMEMA-compatibiliteit voor eenvoudige lijnaansluiting. De strenge kwaliteitscontroles van ICT zorgen voor stabiliteit op de lange termijn, waardoor u hogere opbrengsten, lagere kosten en schaalbare productie in een soldeerpastaprinterlijn kunt realiseren.
| Functie
De ophangprintkop met boogbrug maakt gebruik van dubbele, zeer nauwkeurige stappenmotoren om de zuigmonden onafhankelijk aan te sturen, waardoor een stabiele druk van 0-15 kg en snelheden van 10-200 mm/sec wordt gegarandeerd. De printnauwkeurigheid bedraagt ±0,025 mm, met instelbare hoeken van 45°/55°/60° voor soldeer of lijm. Realtime drukfeedback en automatische balancering voorkomen defecten zoals brugvorming of onvoldoende pasta. Programmeerbare scheidingsmethoden zorgen ervoor dat rakel, stencil en substraat soepel worden losgemaakt. Deze opstelling in de smd-printer minimaliseert verspilling, ondersteunt componenten met een fijne steek en handhaaft een perfecte pastavorming over de runs heen, waardoor dit essentieel is voor hoogwaardige soldeerpasta-printerlijnbewerkingen.
Een unieke transportband drijft PCB's aan met een snelheid tot 1500 mm/s met nauwkeurige motorregeling om storingen te voorkomen en een exacte positionering te garanderen. Zijklemmen, vacuümmondstukken en optionele intrekbare Z-druk houden de platen stevig vast voor volledig stencilcontact. De transporthoogte is 900 ± 20 mm, met flexibele links-rechts- of bidirectionele stroom. Magnetische pinnen en omhoog-omlaagtafels passen zich aan voor PCB-vervorming onder 1%. Het systeem wisselt producten in minder dan 5 minuten. Duurzame onderdelen zoals NSK-lagers verminderen het onderhoud. Dit ontwerp verhoogt de doorvoer in de Smt Automatic Printer en kan soepel worden geïntegreerd in elke PCB-printer-soldeerpasta-afdrukopstelling.
In de droge, natte, vacuüm- of handmatige modus worden stencils grondig gereinigd, waarbij de CCD voor de veiligheid gescheiden is van het reinigingsgebied. Unieke spray verdeelt alcohol gelijkmatig van boven naar beneden, terwijl software het verbruik regelt om materialen te besparen. Een speciale uitlaatmotor zorgt voor een sterk, consistent vacuüm. Automatische reiniging na afdrukken houdt gaten schoon en voorkomt vervuiling. Deze functie in de stencilzeefprinter zorgt voor een continue werking zonder kwaliteitsverlies, ideaal voor lange productiediensten in een soldeerpastaprinterlijn.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

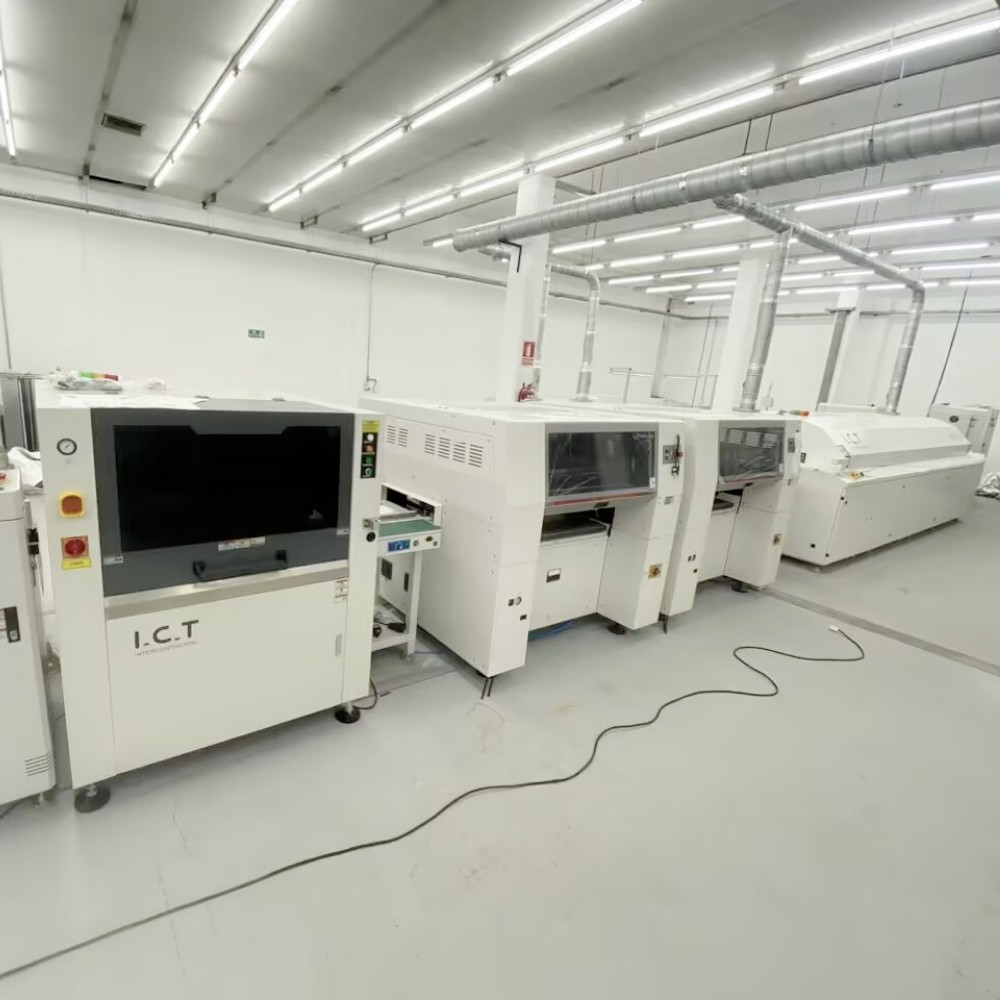

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo
ICT-ingenieurs vlogen naar Noord-Amerika om twee volledige SMT-productielijnen voor een fabrikant van schoonheidsinstrumenten te installeren en te ondersteunen. De lijnen omvatten lasermarkeermachines, smd-printer met SPI, Panasonic-plaatsingsmachines, Heller-reflow-ovens, AOI-inspectie, PCB-transportbanden, PCBA-reinigingseenheden en automatische opslagverwarmers voor soldeerpasta. Ons team beheerde de volledige installatie, de uitlijning van de apparatuur, de koppeling van software en de procesoptimalisatie binnen strakke schema's. We hebben een diepgaande training gegeven aan lokale operators, problemen ter plaatse opgelost en verfijnd voor maximale efficiëntie. De lijnen bereikten een uptime van 99% en doorstonden snel strenge productieacceptatietests. Nu produceert de klant grootschalige schoonheidsapparaten voor internationale markten. Dit project demonstreert de wereldwijde expertise van ICT op het gebied van overzeese implementaties, waarbij kant-en-klare oplossingen worden geleverd die betrouwbare systemen met hoge output bouwen.
| Service- en trainingsondersteuning
Volledige ondersteuning en professionele training
ICT biedt volledige levenscyclusdiensten voor uw smd-printer, te beginnen met vraaganalyse, lijnplanning en maatwerkoplossingen. Ons wereldwijde team zorgt voor de installatie, inbedrijfstelling en integratie op locatie met bestaande apparatuur. Trainingsprogramma's omvatten praktische sessies voor bediening, onderhoud, probleemoplossing en Industrie 4.0/MES-installatie, zowel op afstand als persoonlijk beschikbaar. Met acht vestigingen en 24/7 ondersteuning bieden we snelle respons, levering van reserveonderdelen en periodieke audits om de prestaties optimaal te houden. We behandelen procesoptimalisatie, upgrades en risicoreductie om de kosten te verlagen en de productiviteit te verhogen. Werk samen met ICT voor zorgeloze overgangen van planning naar volledige productie in uw Smt Automatic Printer-omgeving.
| Positieve feedback van klanten
Klanten waarderen de betrouwbare service en apparatuur van ICT. 'De ingenieurs prezen onze snelle probleemoplossing en grondige training over de smd-printer', merkt een klant uit de automobielsector op. Een Noord-Amerikaans schoonheidsbedrijf zegt: 'De stencilschermprinter overtreft de verwachtingen, zonder defecten en met snelle cycli.' De verpakking verdient complimenten: 'Veilige kratten beschermden alles tijdens verzending over lange afstanden.' Reactietijden zijn indrukwekkend: 'Problemen binnen enkele uren opgelost met onmiddellijke levering van onderdelen.' Deze getuigenissen benadrukken de expertise van onze ingenieurs, duurzame machines, veilig transport en snelle ondersteuning, wat een lange termijn bevordert. partnerschappen.
| Certificeringen en normen
ICT beschikt over CE voor de veiligheid van apparatuur, RoHS voor milieuvriendelijke materialen en ISO9001 voor uitgebreide kwaliteitsmanagementsystemen. We bezitten meerdere patenten op het gebied van printnauwkeurigheid, reinigingsefficiëntie, scheidingscontrole en transportstabiliteit. Deze referenties zorgen ervoor dat elke smd-printer voldoet aan de internationale normen, van ontwerp tot productie en testen.
| Over ICT-bedrijf en onze SMT-fabriek
Wereldwijde aanbieder van SMT-oplossingen
ICT, opgericht in 2012, is snel uitgebreid met 89 medewerkers, waaronder 20 ingenieurs, verspreid over 12.000 m² faciliteiten in Dongguan, China. We hebben acht vestigingen en bedienen ruim 1.600 klanten in 72 landen. Onze interne R&D, productie en strikte kwaliteitsprocessen, zoals 48-uurs inbrandtests en precisiekalibraties, garanderen betrouwbare producten onder ISO9001. Met een maatschappelijk kapitaal van $30 miljoen leggen we de nadruk op integriteit, eenvoud, openheid, coördinatie en delen. Globalisering ontmoet lokalisatie via wereldwijde ondersteuning, waardoor klanten worden geholpen bij het bouwen of upgraden van SMT-lijnen van nul naar hoogvolume. Onze groei weerspiegelt vertrouwde partnerschappen en innovatieve fabrieksoplossingen.
