JUKI JX-350 SMT LED Mounter-pick-and-place-machine

Invoering

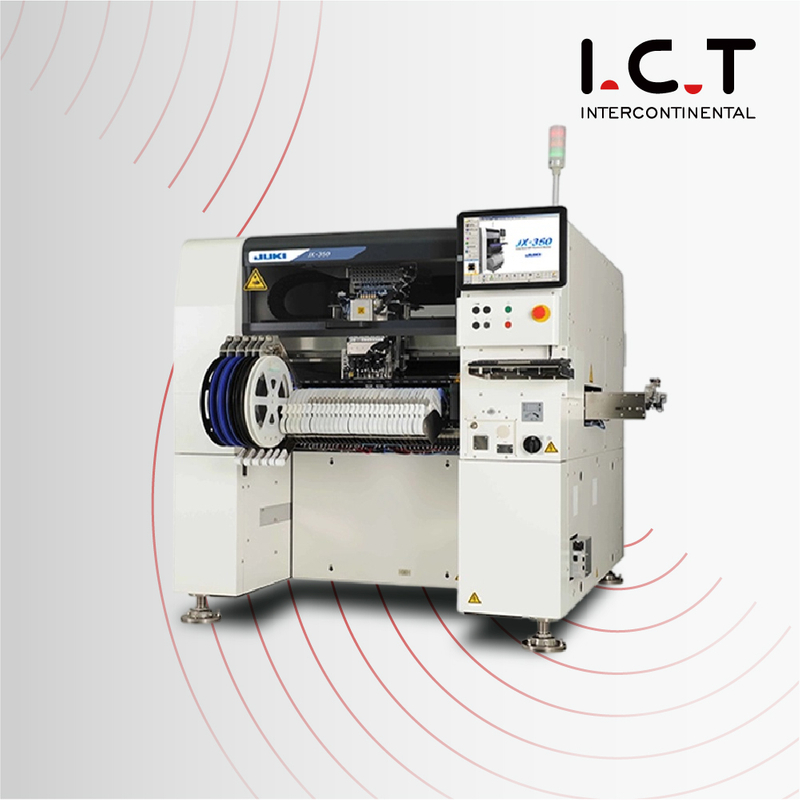

JUKI JX-350 SMT-plaatsingsmachine

De nieuwe JX-350 LED Mounter biedt een flexibel plaatsingssysteem dat speciaal is ontworpen voor LED-verlichtingsproducten en middelgrote tot grote LCD-schermachtergrondverlichting.

Het kan ultralange platen tot 1.500 mm ondersteunen en JUKI-lasercentrering voor plaatsing met hoge snelheid en hoge nauwkeurigheid biedt het beste in de branche.

Ultralange bordondersteuning

Hoge snelheid

Hoge nauwkeurigheid

Chip

32.000 CPH-chip (lasercentrering / optimaal) 21.000 CPH-chip (lasercentrering / IPC9850)

Van 0603 tot □33,5 mm vierkante componenten
JUKI-lasercentrering voor plaatsing met hoge snelheid en hoge nauwkeurigheid
Verbeterde plaatsingskwaliteit
Alternatieve pick-by-schroefmondstukken* zorgen voor een snelle plaatsing van grote componenten met een diameter tot 25 mm.
Uiterst nauwkeurige plaatsing van diffusielenzen
Geschikt voor de productie van platen met een lengte tot 1.500 mm, plaatformaat van topklasse in de industrie.*
Diverse leveringswijzen *

Specificatie

Bordgrootte	1 keer vastklemmen	650 mm × 360 mm
	2 keer vastklemmen	1.200 mm×360 mm
	3 keer vastklemmen*	1.500 mm×360 mm
Componenthoogte		6 mm / 12 mm
Componentgrootte		0603(0201) ~ □33,5 mm
Plaatsingssnelheid (chip)	Optimaal	32.000 CPH
Plaatsingssnelheid (chip)	IPC9850	21.000 CPH
Nauwkeurigheid van plaatsing		±0,05 mm (Cpk≧1)
Feeder-ingangen	Vaste mechanische invoerbank aan de voorzijde (standaard)	Max.40 bij 8 mm tape
	Voor+achterkant vaste mechanische invoerbank *1	Max.80
	Voor+achterzijde vaste elektrische voedingsbank *1	Maximaal 160 *2

*1 Deze functie wordt ondersteund met een optie.

*2 Bij gebruik van 8 mm tape (op een elektrische dubbele tape-invoer)

FAQ:

Vraag: Zijn pick-and-place-machines geschikt voor productie met een hoge mix en een laag volume?

A: Ja, ze zijn veelzijdig en kunnen worden geconfigureerd voor zowel productie met een hoog volume als met een hoge mix en een laag volume.

Vraag: Wat is een feeder in de context van SMT pick-and-place-machines?

A: Een feeder is een apparaat dat SMD's vasthoudt en levert aan de pick-and-place-machine voor het plaatsen van componenten.

Vraag: Hoe programmeer je een pick-and-place-machine voor een specifieke PCB-assemblage?

A: Programmeren gebeurt doorgaans met behulp van gespecialiseerde software, waarbij u het PCB-ontwerpbestand invoert en de details van de plaatsing van de componenten specificeert.

Vraag: Zijn er veiligheidsmaatregelen waarmee u rekening moet houden bij het bedienen van pick-and-place-machines?

A: Ja, de veiligheidsmaatregelen omvatten goede training, onderhoud van apparatuur en het naleven van veiligheidsrichtlijnen om ongelukken te voorkomen.
